PCB: 5 x RIAA, ZASILACZ, GC

[koziol]

>1.adash - 4szt GC

>2.Czester2005 - 2szt GC

>3.rafalkac - 2szt GC

>4.Piotrek608-4szt GC

>5.Andre85 - GC komplet stereo

>6. Krystian Majer zasilacz-2szt, riaa phonoclone- komplet stereo, riaa vsps- komplet stereo, riaa mc

>elektor- komplet stereo

>7. pkrecz - riaa phonoclone - komplet stereo, riaa vsps - komplet stereo

>8.dj_zibi-4szt GC

9 kozioł -zasilacz-2szt, riaa phonoclone- komplet stereo, riaa vsps- komplet stereo

[d0min]

>>10 d0min zasilacz 1 szt., riaa vsps-komplet stereo

[Andre85]

>1.adash - 4szt GC

>2.Czester2005 - 2szt GC

>3.rafalkac - 2szt GC

>4.Piotrek608-4szt GC

>5.Andre85 - 4szt GC (2 komplety stereo)

>6. Krystian Majer zasilacz-2szt, riaa phonoclone- komplet stereo, riaa vsps- komplet stereo, riaa mc

>elektor- komplet stereo

>7. pkrecz - riaa phonoclone - komplet stereo, riaa vsps - komplet stereo

>8.dj_zibi-4szt GC

>9 kozioł -zasilacz-2szt, riaa phonoclone- komplet stereo, riaa vsps- komplet stereo

>>>10 d0min zasilacz 1 szt., riaa vsps-komplet stereo

[jusq]

1. adash - 4szt GC

2. Czester2005 - 2szt GC

3. rafalkac - 2szt GC

4. Piotrek608-4szt GC

5. Andre85 - 4szt GC (2 komplety stereo)

6. Krystian Majer zasilacz-2szt, riaa phonoclone- komplet stereo, riaa vsps- komplet stereo, riaa mc

elektor- komplet stereo

7. pkrecz - riaa phonoclone - komplet stereo, riaa vsps - komplet stereo

8. dj_zibi-4szt GC

9. kozioł -zasilacz-2szt, riaa phonoclone- komplet stereo, riaa vsps- komplet stereo

10. d0min zasilacz 1 szt., riaa vsps-komplet stereo

11. jusq - 4 szt. GC, riaa phonoclone 1 kpl. stereo, riaa vsps 1 kpl. stereo, zasilacz 1 szt.

[shark700]

1. adash - 4szt GC

2. Czester2005 - 2szt GC

3. rafalkac - 2szt GC

4. Piotrek608-4szt GC

5. Andre85 - 4szt GC (2 komplety stereo)

6. Krystian Majer zasilacz-2szt, riaa phonoclone- komplet stereo, riaa vsps- komplet stereo, riaa mc

elektor- komplet stereo

7. pkrecz - riaa phonoclone - komplet stereo, riaa vsps - komplet stereo

8. dj_zibi-4szt GC

9. kozioł -zasilacz-2szt, riaa phonoclone- komplet stereo, riaa vsps- komplet stereo

10. d0min zasilacz 1 szt., riaa vsps-komplet stereo

11. jusq - 4 szt. GC, riaa phonoclone 1 kpl. stereo, riaa vsps 1 kpl. stereo, zasilacz 1 szt.

12. shark_700 - 6 szt GC

[ahaja]

Zamówienie wysłane.

Jak się pokażą płytki dam zdjęcia a reszta na PW. Pozdrawiam Krzysztof

[Piotrek608]

dobra czekamy:)

[Krzysio11]

1. adash - 4szt GC

2. Czester2005 - 2szt GC

3. rafalkac - 2szt GC

4. Piotrek608-4szt GC

5. Andre85 - 4szt GC (2 komplety stereo)

6. Krystian Majer zasilacz-2szt, riaa phonoclone- komplet stereo, riaa vsps- komplet stereo, riaa mc

elektor- komplet stereo

7. pkrecz - riaa phonoclone - komplet stereo, riaa vsps - komplet stereo

8. dj_zibi-4szt GC

9. kozioł -zasilacz-2szt, riaa phonoclone- komplet stereo, riaa vsps- komplet stereo

10. d0min zasilacz 1 szt., riaa vsps-komplet stereo

11. jusq - 4 szt. GC, riaa phonoclone 1 kpl. stereo, riaa vsps 1 kpl. stereo, zasilacz 1 szt.

12. shark_700 - 6 szt GC

13. krzysio11 - zasilacz-2szt, riaa phonoclone- komplet stereo, GC- komplet stereo

[ahaja]

Będzie jeszcze taka płytka: filtr subsoniczny.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Do Phonoclona będę miał kondensatory Silver Mica 1nF 1% na 100V - koszt około 2,00PLN. W przypadku zainteresowania proszę się dopisywać. Towar trochę deficytowy...

[koziol]

Witam

kozioł

to ja poproszę o dwa komplety czyli do dwóch preampów , tylko ile to jest sztuk?- bo nie mogę sie doliczyć

[ahaja]

Do Phonoclona (stereo ) potrzebujesz 8 sztuk 1nF. Do VSPS'a : 10n + 3,3n lub 1n i 330p (zależy jaką wersję będziesz składać - to zależy od wkładki) - po 2 sztuki z każdego (stereo).



1n na pewno będę miał - rozmawiam jeszcze w sprawie 500p i 330p .... jak coś będę wiedział to napiszę.

K

[Lok]

Witam

To ja poproszę komplet kondensatorów do Phonoclona.

[ahaja]

Silver Mica: jeszcze będą dostępne >> 500p 0,5% (do pre na LM4562) - 3,00zł/szt ; 330p 2% (VSPS HiZ wersja) - 2,00/1,80zł/szt ... to zależy od ilości :-).

Pozdrawiam

[Krzysio11]

Witam

Ja też poproszę komplet kondensatorów do Phonoclona + 4 szt ( razem 12 szt. - 1nF Silver Mica )

[ahaja]

1. adash - 4szt GC

2. Czester2005 - 2szt GC

3. rafalkac - 2szt GC

4. Piotrek608-4szt GC

5. Andre85 - 4szt GC (2 komplety stereo)

6. Krystian Majer zasilacz-2szt, riaa phonoclone- komplet stereo, riaa vsps- komplet stereo, riaa mc

elektor- komplet stereo

7. pkrecz - riaa phonoclone - komplet stereo, riaa vsps - komplet stereo

8. dj_zibi-4szt GC

9. kozioł -zasilacz-2szt, riaa phonoclone- komplet stereo, riaa vsps- komplet stereo

10. d0min zasilacz 1 szt., riaa vsps-komplet stereo

11. jusq - 4 szt. GC, riaa phonoclone 1 kpl. stereo, riaa vsps 1 kpl. stereo, zasilacz 1 szt.

12. shark_700 - 6 szt GC

13. krzysio11 - zasilacz-2szt, riaa phonoclone- komplet stereo, GC- komplet stereo





SILVER MICA:

kozioł: 8x1nF; 2x1nF + 2x330pF

Krystian Majer: 8x1nF

Krzysio11: 12x1nF

[ghost666]

1. adash - 4szt GC

2. Czester2005 - 2szt GC

3. rafalkac - 2szt GC

4. Piotrek608-4szt GC

5. Andre85 - 4szt GC (2 komplety stereo)

6. Krystian Majer zasilacz-2szt, riaa phonoclone- komplet stereo, riaa vsps- komplet stereo, riaa mc

elektor- komplet stereo

7. pkrecz - riaa phonoclone - komplet stereo, riaa vsps - komplet stereo

8. dj_zibi-4szt GC

9. kozioł -zasilacz-2szt, riaa phonoclone- komplet stereo, riaa vsps- komplet stereo

10. d0min zasilacz 1 szt., riaa vsps-komplet stereo

11. jusq - 4 szt. GC, riaa phonoclone 1 kpl. stereo, riaa vsps 1 kpl. stereo, zasilacz 1 szt.

12. shark_700 - 6 szt GC

13. krzysio11 - zasilacz-2szt, riaa phonoclone- komplet stereo, GC- komplet stereo

14. ghost666 - GC 2sztuki





SILVER MICA:

kozioł: 8x1nF; 2x1nF + 2x330pF

Krystian Majer: 8x1nF

Krzysio11: 12x1nF

[ahaja]

“2 stereo” – to spis elementów do 2 zestawów stereo. Do jednego ‘stereo’ należy ilość podzielić /2.



LM4562 RIAA – 2 stereo:

Rezystory:47Kx4 (120x8 150x8) - wzmocnienie 3320x8 26.1kx4 909x4 3.83kx4 100x12

Kondy:47nx4 33nx4 22nx4 4,7nx4 500px4



VSPS RIAA – 2 stereo:

Lo-Z: 300mH

Rezystory:47kx4 2,2Mx4 330kx4 9,1kx4 (1,2kx4 800x4) – wzmocnienie 47x4

Kondy:330px4 1nx4



PHONOCLONE – 2 stereo:

Rezystory:2,2kx8 110kx4 750kx4 47x4 33kx4 1,2kx4 (MC10mkII – 5om internal impedance) 9kx4 (Denon103 – 40om internal impedance)

Kondy:1nx16



VSPS A-CLASS – 2 stereo:

Rezystory:50kx4 681kx4 56,2kx4 475x4 5,9kx4 (2mA bias) 2,21kx4 200x4

Kondy:1nx4 (330px12) 330px4



SUBSONIC FILTER – 2 stereo:

Rezystory:100kx8 220kx8 47kx8 100x4

Kondy:150nx24



MC ELEKTOR – 2 stereo:

Rezystory:100x8 150x4 15kx4 82x4 82,5x4 1,5kx8 39x8 helitrim50x4 5,62x4 511x4 100kx4

Kondy:220u/25Vx12 100nx8 10nx4 10ux4

Tranzystory:BC560Cx4 SSM2220x12



ZASILACZ:

Diody:MUR820x8 1N4007x4

Kondy:22n-47n x8 100nx4 10u/35Vx2 LM337 LM317 filter caps (raster 7,5/18mm)x12

Rezystory:120x2 helitrim2kx2

Cewki pomiędzy kondami filtrującymi :-) , lub zwory :-(.



No i nadeszły już Silver Mica .... do korekcji RIAA :-) , małe a cieszą ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ghost666]

Kiedy spodziewać się można płytek?

[ahaja]

Płytki odbieram jutro lub w poniedziałek.

[ghost666]

Jak odbierzesz - czekam na zdjęcia, pewnie nie tylko ja :).

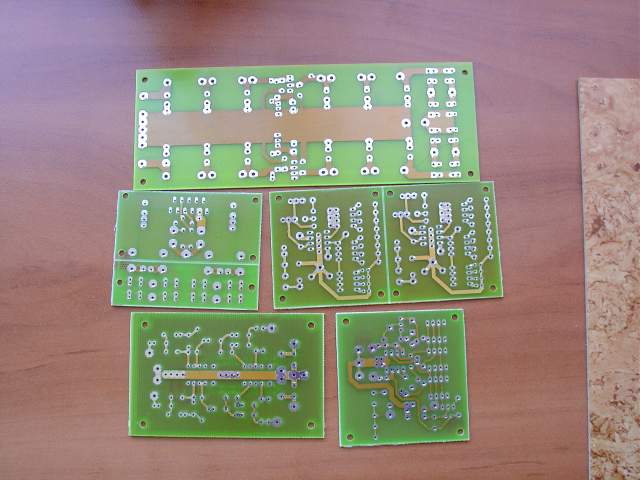

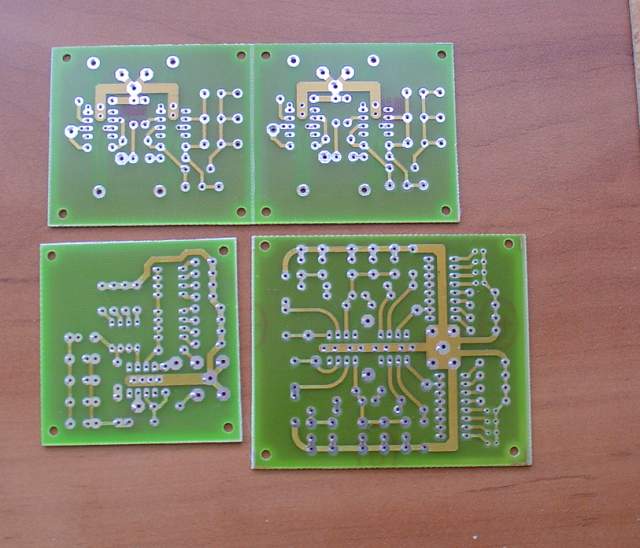

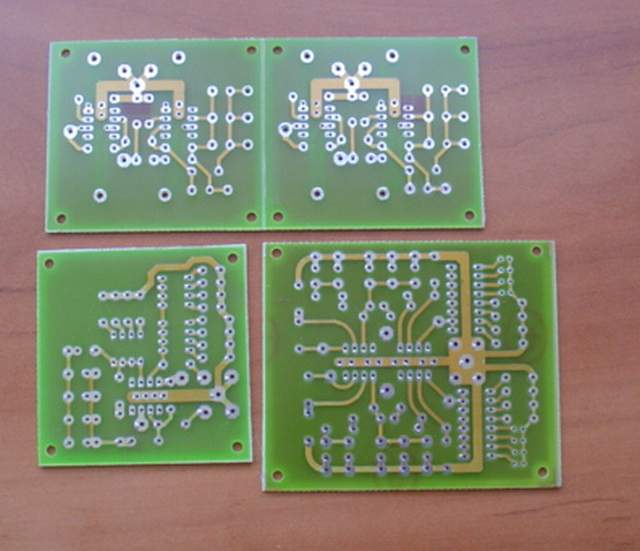

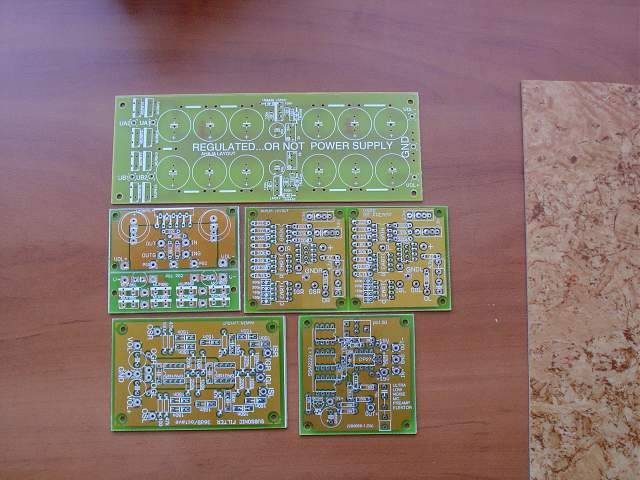

[ahaja]

Zdjęcia parszywe ...ale nie umiem inaczej gadzin zmniejszyć.... Link gdzie leżą:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

I jeszcze :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ghost666]

Ładne, jak z wpłatami? I ile za przesyłke?

[ahaja]

Ostateczna wycena, mniej więcej o około 1zł więcej niż szacunkowa:

1. riaa lm4562 - 11zł szt

2. zasilacz - 16zł szt

3. riaa phonoclone - 13zł szt - możliwość rozłamania płytki

4. riaa vsps - 11zł szt - możliwość rozłamania płytki

5. gc lm3875 - 7,50zł (stereo to 2szt) - możliwość oddzielenia/odłamania LM'a od diód zasilających

6. riaa vsps a class - 7 szt (stereo to 2szt)

7. riaa mc elector - 8,50zł szt (stereo to 2szt)

8.subsonic filter - 8zł szt



Przesyłka priorytetowa tradycyjnie 2,50

[ghost666]

To sprawdź PW, ok?

[ahaja]

Witam.

Do wszystkich zainteresowanych wysłałem info na PW w sprawie kosztów, konta do wpłaty. Jeśli ktoś zamawiał VSPS lub PHONOCLONA to przypominam ,że mam świetne kondy - SILVER MICA - do tych projektów w dobrej cenie.

Pozdrawiam.



ps. Płytki plus ewentualne kondki wysyłam od razu po wpłynięciu kasy na konto. Standardowo priorytetem. Jeśli ktoś ma życzenie by wysłać dodatkowo poleconym to do podanych kwot proszę dodać 2,00zł.

[ahaja]

Elpod: znalazłem 1 kpl. tych rezystorów do PHONOCLONA: tol. 0.1% TC=25ppm/K:

2x1k

2x1,5k

2x110k

2x750k

4x2,2k

2x33k

2x47

Cena za komplet: 45,00

[ahaja]

Wysłane:

pkrecz

dj_zibi

adash

rafalkac

NeC

Pozdrawiam

[ahaja]

Wysłane:

ghost666

shark700

jusq

Piotrek608



Pozdrawiam
