[ASURA]

senicz, 3 Mar 2007, 21:30

Napisy i ewentualne fakturki na szkle zrobią Ci w firmach zajmujących się sprzedażą luster i szkła zdobionego.

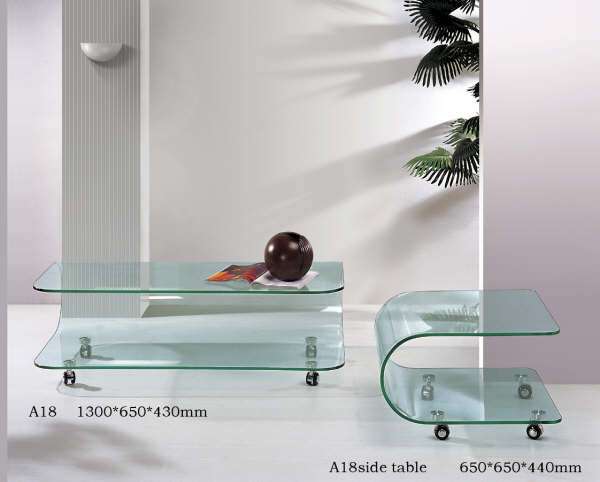

Co do zdjęć od Petera to te boczki fajnie by wyglądały z dymionego szkła a czołówka faktycznie coś grubego i masywnego .Szkło po docięciu też można w hucie szkła także wygiąć i zachartować -piszę tak żebyś nie miał problemów ze zdobyciem szkła hartowanego o odpowiedniej grubości-tu polecam Pilgkinktona (chyba nie zrobiłem literówki w nazwie) Można też o czymś takim pomyśleć na czołówkę ale to już w hucie szkła artystycznego Faktury na szkle mogą być dla wzmaka n.p. takie

pozdrawiam

Rafaell

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

Hm wzm z kolorowego szkla? to bylby ciekawy wyglad? no i galki tez ze szkla? ciekawe jaka ajest oferta na szklo? Ale nadal nie mam odpowiedzina temat wyciecia napisow na szkle alu st?

[ASURA]

Bardzo fajnie wychodzi laserem Poszukaj kontaktu z wytwórcami wizytówek (jeden "rysunek jest robiony przewaznie na powierzchni 100x100mm )możesz nawet "wygrawerować" płaskorzeżby jak masz talent i projekt to ci zrobią

pozdrawiam

Rafaell

[senicz]

Ale w czym ta rzezba? w szkle? czy alu? a moja mordeczka na mordeczce Hybrydka? Nalesnika? chociaz oni mogli by dotykac paluchami do mojej twarzy na plycie czolowej!!!



No i Panowie powazna sprawa Wibracje!!! znajomy gdy jego zona sie dowiedziala ze bedzie nowy sub to bardzo sie ucieszyla.Szczgolnie teraz gdy kupili nowa pralke bezwbracyjna na odwirowywaniu.

[ASURA]

senicz, 4 Mar 2007, 14:10

laserem zarówno w skle jak i alu .Aluminium dobrze dać póżmiej do pasywacji n.p. Złoty kolorek TZela to tylko tlenek aluminium -ilość kolorów jest bajeczna najlepiej spytać tych od okien alu gdzie dają do pasywacji.Powłoka pasywowana jest bardzo odporna na łapki i dużo twardsza niż same alu.



Co do wibracji to niestety ale chamskie lane szkło z bąblami powietrza i skurczami odlewniczymi (może być ładne i niepowtarzalne jak w jakiejś hucie dorzucą Ci kolorków) typu dawne gomółki ,bardzo dobre także do unikania podsłuchu laserowego z zewnątrz pomieszczenia.



Nie ma pralek bezwibracyjnych najlepiej radzą sobie z wyważaniem pralki AEG (do1800obr/min) dzięki zastosowanej licencji uzyskanej w firmie Alfalaval

pozdrawiam

Rafaell

[senicz]

ciekawe informacje. Jutro zadzwonie do firmy laserowej. Chce aby wycieli mi duze logo na scianke gorna SENICZ AUDIO - niezle co? Moze taka cyrylica jak SONY? a wlasciwie to jaka ta sony czcionka? aby ladnie wyszedl moj portret to trzeba by chyba to przetopic? czy z foto da sie zrobic plaskorzezbe? bo pysia do skanowania laserem nie dam!! mozna zrobis super galke do potka. Z tafli szklanej wyciac krazek z zaznaczonym wglebieniem i przykleic to na krazek z alu z zamocowniam do potka. na plycie czolowej wyciac podzialke -skale i wyglad odjazdowy!! Ale jak upadnie to klops. Popeka. Niestety takie zabawy podniosly by cene wzm o kolejne 1000zl. Ale co to dla audiofila 1kzl za tak orginalne urzadzenie??

[Simonello]

LoL. Seniczu, jesteś po prostu unikalny.

[ASURA]

senicz, 4 Mar 2007, 21:10

Ze zdjęcia twojej fizys prawie każdy program graficzny zrobi efekt płaskorzeżby nie wiem tylko czy laser wytrzyma twoje silne ego ;D

Nawet ze zwykłego niehartowanego szkła co niektórzy robią głośniki desginerskie

Jak potek ma być designerski to daj od tyłu szkła tak ze 100 fotodiód do sterowania mocą lub tylko dwie + i - oraz układzik do tego i żadnych sterczących poza włącznikiem on/of który też może być na fotodiodzie.

[slyszecisze]

Tak generalnie to nie wiem czy mam sie śmiać czy płakać. A może powinienem to robić równocześnie czyli płakać ze śmiechu.

[senicz]

jutro bede wiedzial wiecej na temat obrobki szkla laserem.

No dobra zaczynamy inny temat. Jak skasowac ostre krawedzie radiatora po ucieciu? Piora radiatora sa naprawde ostre. A pilowac kazde zeberko to mi sie nie chce! Moze piaskowac? przed malowaniem proszkowym i tak trzeba piaskowac.

[ASURA]

W dużych firmach takie części się bębnuje (są tam n.p. małe kulki,szmatki,e.c.t. które w wyniku wibracji bembna usuwają i zaokrąglają krawędzie)Najlepiej ciąć na pilarce radialnej n.p. Makita (cięcie z góry) piła z zębem trapezowo prostym (HM) musi mieć wtedy kąt ujemny,podziałkę 9,81, no i oczywiście powinna być ostra wtedy grad będzie nawet zerowy,trochę można pomóc kapiąc minimalną ilością denaturatu (nie brudzi)

pozdrawiam

Rafaell

[senicz]

ciac radiatorow w domu nie bede bo glosna ta operacja. Ale nie chodzi mi tylko o grad. A o zaokraglenie wystajcych zeberek po ciciu. Chodzi o to ze beda one sterczec na zew. wzm i podnoszac go wlasnie za te radiatory mozna sie latwo skaleczyc. A dawac katowniki ochronne nie chce bo nie bedzie przeplywu powietrza. Chociaz takie cienkie katowniczki mozn adac na same koncowki. Najcienszy katownik al to? 12x12 mm i gr. 1.5 mm. Ale bedzie go trudno zamocowac. Napewno przydalby sie od spodu tak aby bok wzm byl chroniony katownikiem i nie kaleczyl dloni.

[Yotomeczek]

senicz, 4 Mar 2007, 21:10



>ciekawe informacje. Jutro zadzwonie do firmy laserowej. Chce aby wycieli mi duze logo na scianke

>gorna SENICZ AUDIO - niezle co? Moze taka cyrylica jak SONY? a wlasciwie to jaka ta sony czcionka?

>aby ladnie wyszedl moj portret to trzeba by chyba to przetopic? czy z foto da sie zrobic

>plaskorzezbe? bo pysia do skanowania laserem nie dam!! mozna zrobis super galke do potka. Z tafli

>szklanej wyciac krazek z zaznaczonym wglebieniem i przykleic to na krazek z alu z zamocowniam do

>potka. na plycie czolowej wyciac podzialke -skale i wyglad odjazdowy!! Ale jak upadnie to klops.

>Popeka. Niestety takie zabawy podniosly by cene wzm o kolejne 1000zl. Ale co to dla audiofila 1kzl

>za tak orginalne urzadzenie??



Twojej produkcji to żadne piniendze nie powstrzymają przed zbytem - będziemy kupować choćby nerki miały iść na przeczepy ...

[senicz]

nerki? uszy!

[saczek_XTRM]

Wydaje mi się, że szkoda kasy na takie zabawy jak "tępienie" ostrych krawędzi w zakładach, chyba że ktoś nie ma co robić z kasą... Dużo też zależy od tego ile materiału ma być zdjętego - jeśli niewiele (tak rozumiem owo "tępienie") to potraktuj to najpierw pilnikiem a potem papierem wodnym dorbnej granulacji i efekt będzie bardziej niż zadowalający. Problem pojawia się w momencie gdy chcesz zaokrąglić krawędzie panelu czołowego z alu promieniem dajmy na to 10-15mm - tu się zaczynają schody bo ręcznie już się trzeba trochę namęczyć żeby wykonać to estetycznie a nie każdy promień na swoją mańkę. Pomocny będzie szablon i sporo cierpliwości.

[ASURA]

=>saczek_XTRM, 5 Mar 2007, 00:55

Nikt się w takie rzeczy jak zaokrąglanie nie bawi bierze się gotowy profil lub zamawia własny n.p. w takiej hucie w Kętach zrobią profil Alu na średnicy D 200 mm taką mają średnicę tzw ustnika ,profil wtedy naprawdę jest potężny.najlepiej zadzwonić do nich to wyślą katalog gotowych profili i trzeba wtedy popytać czy mają końcówki produkcji danego profilu który nam podejdzie,dobry profil rozwiązuje wiele problemów n.p. połączenie boków i góry wzmacniacza i nie tylko.Przy uruchomieniu krótkiej serii rzędu 50-100 sztuk warto już zamówić przemyślany własny profil żeby się nie bawić w mechanikę obudowy.N.p.w samochodcie Lotus Elise pedały są zrobione z profilu aluminiowego ciętego z metera, tam też jest produkcja jednostkowa i to się naprawdę opłaca.Warto w hucie spytać czy mają jakiś koperantów którzy robią narożniki z tworzywa sztucznego do konkretnych profili.Jeśli wymyślimy sobie jakiś ekstra kształt to też można sobie zastrzec profil i nikt go poza nami nie otrzyma,.dobry profil może nam ułatwić montaż elektroniki oraz zapewnić jej tzw czysty montaż,jednym słowem same zalety.

Co do samego zatępienia obciętego profilu to fajnie można zaokrąglioć ostre krawędzie okrągłą szczotką drucianą do n.p. montowania na wiertarce,wymagane jest wtedy bezwzględne założenie dobrych okularów ochronnych dolegających do twarzy wokół oczu, gdyż stalowe druty dosyć często się urywają a wbicie takowego w oko może skończyć się ślepotą.

pozdrawiam

Rafael

[saczek_XTRM]

>>Rafaell



przyznam szczerze że nie słyszałem o takiej metodzie zaokrąglania krawędzi, właściwie szczotki drucianej używam sporadycznie (jeśli już) i zazwyczaj do oczyszczenia z rdzy (chyba popularne jej zastosowanie). Czy duże obroty i "miękkość" aluminium nie za bardzo go zniszczą? Chyba że są specjalne jakieś miękkie druty na tej szczotce..?

[senicz]

Dobrze Saczek pisze. Pilnik do lapy i juz. W koncu to tylko boki i tak lakerowane proszkowo. W przypadku wycinania szkla woda mozna wyciety krazek uzyc jako galki do potencjometru wysuwajac go na 8 mm do przodzu. z otworu. No tylko nie znanan jest szczelina po strumeniu tnacym? Kupuje sie wzrokowo i choc sluch najwazniejszyw ocenie wzm to podswiadomosc podpowiada czesto glupie rozwiazania estetyczne a nie odsluchowe. Wiec wyrob musi byc ladny i estetyczny i dobrze grac.

Wiercilem oststnio troche plytek pcb do przetwornka ADC z elektora na cs5396. Wiertla bardzo szybko sie tepia. Nie moge uzyc weglikow bo zbyt niestabilna jest wiertareczka i wierce metalowymi. tepia sie strasznie szybko. Jak je ostrzyc jak maja srednice 0.7mm i mniej?

[ASURA]

=>senicz, 5 Mar 2007, 05:51

Wiertła 0,7 nie zaostrzysz z reki tylko spieprzysz,już mówiłem 1,5 to i tak jest małe ,za przeproszeniem g.widzisz i najstabilniejsza łapa nie zrobi właściwej geometrii,Podejrzewam że wierto jest z tych najtańszych,także nawet nie ma co wysyłać do ostrzenia maszynowego.Naprawdę bardzo duże różnice mogą być w stali narzędziowej i to przeważnie widać w cenie.Kupuj przynajmniej wiertłaa z huty Baildon ,oni mają od lat materiał SW7M5 jeszcze lepszy jest materiał SW 18 -trzeba się pytać a nie kupować w markecie. Kiedyś dostałem w prezencie wiertła do drewna z marketu ,przy wierceniu rozprostowały się ,takie g...o.

Co do cięcia wodą to szczelina jest rzędu 0,1-0,15 mm chyba że dysza jest rozkalibrowana.

pozdrawiam

Rafaell

[senicz]

do wiercenia laminatu to nawet z raczki zaostrzone sie nadadza. PCB wytrzymuja tylko spiekane a inne tepia sie szybko. Twarde wiertla sa kruche i wymagaja bardzo dobrego wrzeciona i sztywnego zamocowania plytki pcb. Na te 100 otworow to mi wystarczy taka ale w przyszlosci bede zlecac wiercenie juz w firmie no chyba ze jakis prototyp w domu pcb wytrawie. A takie prototypy to raczej bede robil na papierowym pcb.



Jak rowno wyciac z arkusza blachy kawalek bez nozyc. Szlifierka boczna? a jesli tak to jaka kupic tania i dobra?

[ASURA]

=>senicz, 5 Mar 2007, 10:40

O dobrym naostrzeniu wierteł poniżej 1,5 mm z ręki to ty mi nie piernicz ! jeszcze 7 lat temu potrafiłem najlepiej w Krakowie n.p. zaostrzyć z reki półokrągłe cążki do skórek zobacz jaka musiała być precyzja żeby po łuku idealnie schodziły się co do setki dwa ostrza zarówno po zewnętrznej jak i wewnętrznej stronie (kazde ostrze było zbierane z obu stron) Miałem do tego wtedy warunki -nadwzroczność , n.p potrafiłem z Ak 47 trafić jednym pociskiem z poprawką na wiatr tarczę klęczącego z odległości 1100 metrów (przypominam {bez lunetki}celownik do AK jest do 700 metrów donośność pocisku 3000metrów) oprócz nadwzroczności odziedziczyłem po matce idealne wyczucie symetrii,poziomu i pionu-taki prezent w genach (prywatny teodolit)a jednocześnie kalectwo bo bardzo wkurza n.p. co chwilę u znajomych masz ochotę poprawiać wiszące obrazki i.t.p.,i.t.d..Potrafiłem zauważyć niedokładność wykonania symetrii ostrzenia na obrabiarkach CNC.Aktualnie wzrok już nie ten, mimo że lata wprawy powodowały to że mogłem jakiś czas ostrzyć z zamkniętymi oczami ale to tylko do czasu-brak sprężenia zwrotnego.Aktualnie zajmuję się czymś innym informuję ze bardzo dobre okulary tego nie przywracają choćby z powodu dyfrakcji przy przechodzeniu światła przez ośrodki o różnej gęstości.

Cienką blachę obłożyć z dwóch stron pilśnią złapać ściskami i uciąć razem wyrzynarką ostrzem o gęstej podziałce-czy to nie proste ?

pozdrawiam

Rafaell

[senicz]

Z ta dykta to swietny pomysl. Cic bocznymi poradizl mi kowal gdy sie zatrzymalem przed jego kuznia bo stal tam napis - malowanie proszkowe. Znalem kiedys speca, Pawlak mu bylo, od form wykrojnikow itp. niezly artysta. Zrobil kiedys wykrojnik z zyletek do fotorezystorow elektrody wycinano z folii srebrnej. Ale jaja. Z zyletek. Jade do castoramy popatrzec na wyzsza technike. I ogolnie poweszyc za materialami.

[senicz]

Wkopalem sie w blache perforowana i otworki troche nie tam gdzie powinny byc! Ale co tam moze kupujacy nie zauwaza? beda sie raczej gapic na moja podswietlona podobizne na plycie czolowej!!!

[ASURA]

Czy podobizna jak to jest w zwyczaju przy tej klasie sprzętu bedzie miała parę poziomów siły podświetlania i czy za dopłatą będzie opcja z możliwością wyłączenia podświetlenia ;)

[senicz]

Z ta facjata to zartowalem. Chociaz jakby kto specjalnie chcial za doplata?

Wiercona blacha al to niespecjalnie dobry pomysl na gorna pokrywe. Moze byc odksztalcona przez sprzet stawiany na wzm. Chociaz jak sie dobrze cd przysmazy od rozgrzanych elementow to wlascicielowi odechce sie stawiania. Taka blacha to ciekawa rzecz. Mozna ladne obudowy do lampowcow z niej robic. Ja osobiscie nie lubie lamp na wierzchu bo to zadna ozdoba ataczej tylko glupi szpan. Niepraktyczne latwo uszkodzic a i poparzyc sie moze osoba nieswiadoma temp. lamp.

[ASURA]

Jeśli to jest PA6 lub PA4 to nie powinna się uginać,jeśli PA2 to faktycznie fatalnie (te dwie wcześniejsze za to nie można giąć-pękną)

[senicz]

Sama blacha jest dosc sztywna ale jak wwala na nia jak namahe to nie wytrzyma i sie zadolkuje. Musze zrobic podparcia z 10x10 wzdluz bocznych krawedzi w odleglosci kilku centymetrow tak aby prety przyjely ciezar na siebie. Calosc chce tak zrobic aby dostep do wszystkiego byl od gory po zdjeciu tej blachy. Z tego co sie tu dowiedzialem to ze al gwintuje sie na nafte. I jeszcze pare.............

[senicz]

Rzeczywiscie naostrzyc cieniuchne wiertlo trudno. Nawe mi sie udalo ale niestety sciagalo odrobinke w lewo a moze w prawo? Jednak co zauwazylem stepione wiertlo mniej sciagalo i otwory wychodzily bardziej w osi niz na ostrych lub ostrych ostrzonych. Tak wiec powiercilem takim tepawym paluchem. I poszlo.

[senicz]

A jak zagiac blache alu? o kat 90st? i zeby nie pekla!

[saczek_XTRM]

Zależy chyba jak gruba - cienkie można w imadle lub ściśniętych kątownikach; 5mm aluminium (płaskownik) giąłem kiedyś na hydraulicznej maszynie - nie pękł, ale gięty był w kilku przejściach; jak się zachowa alu nie mam pojęcia. Ciekawi mnie czy da się wygiąć np grubą luminiową blachę (powiedzmy 5-8mm) w zakresie 10-20 stopni, ale na samej dłuższej krawędzi..
