Wzmacniacz słuchawkowy - klon Corda HA-1

[lakers]

Witam

Ma ktos namiary na jakis sklep w ktorym mozna kupie MUR8602 bo za cholere nie mozna ich znalesc.

Moze jakis zamiennik ? doradzcie cos .



Pozdro

Lakers

[Karmaj]

O ile wiem to chodzi tu o diodę MUR860, nie wiem skąd ta dwójka się wzięła.

A MUR860 kupisz np. w TME:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[naprawiak]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirfak]

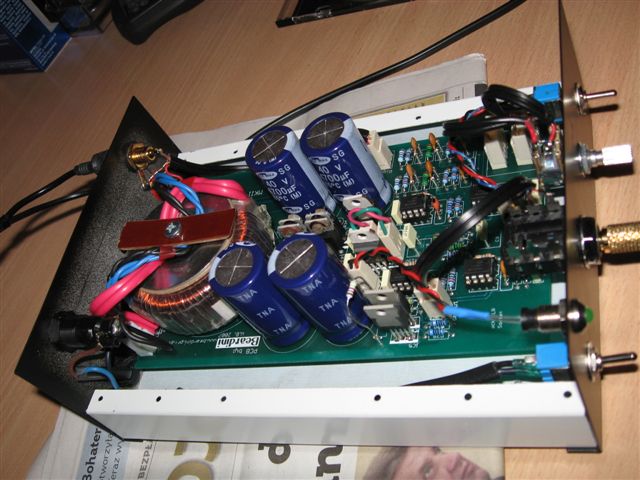

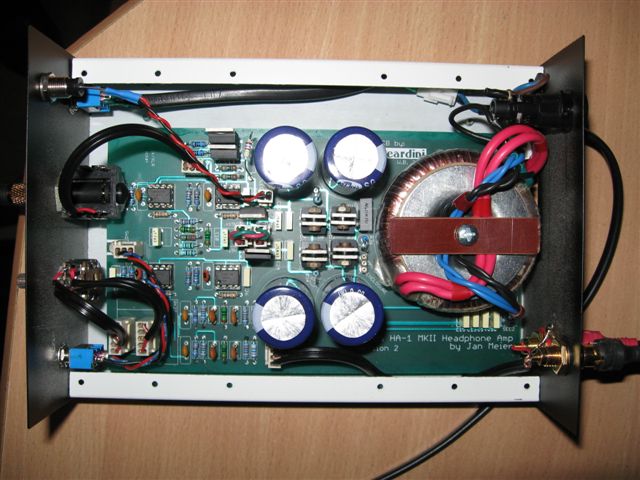

Na razie fotografie. Jak trochę popracuje, to będą wrażenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zephyr]

No w końcu się coś ruszyło. Bo już myślałem, że te kilkanaście płytek to kolekcjonerzy zakupili, oprawili w ramki i na ścianę ;-)

[karbidoczaszka]

Ma ktoś na zbyciu trafo do Cordy 15VA? W toroidy.pl termin realizacji 30 dni a 12 maja wracam do Irlandii i chciałbym do tej pory poskładać wzmacniacz. Ewentualnie poprosze o sugestie gdzie zamówić takie trafo poza toroidy.pl lub gdzię kupić gotowca.

[Bardini]

Trafo powinno mieć 60mm średnicy. Wysokość zależy od obudowy. Trafo z toroidy ma wymiary fi 60 x 30.

Napięcia 2x15V.

[jaizm]

Odsprzedam płytke do Cordy, jak ktoś zainteresowany, to na priv

[pawełeczek]

Witam

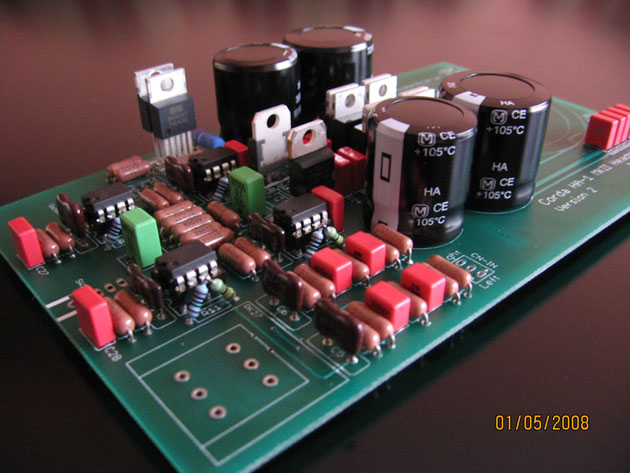

W ramach odświeżenia wątku wklejam zdjęcia swojej świeżo upieczonej Cordy. Pierwsze uruchomienie i wrażenia już niebawem.



Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karbidoczaszka]

Właśnie odpaliłem wzmacniacz. 'Smoke test' na słuchawkach JTS i sygnale z komputerowej dziurki zakończony sukcesem. Wieczorem zobacze na co stać ten wzmacniacz bez rozgrzewki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karbidoczaszka]

Posłuchałem na wzmaczniaczu kilku płyt. Muszę przyznać że to całkiem udana konstrukcja. Robi wrażenie bardzo spójna przestrzeń (switch ustawiony na stereo) i bardzo dobra dynamika. Niestety wzmacniacz nie radzi sobie z AKG K340 - tutaj brakuje głośności. Nie mogę się doczekać do wieczora, żeby wrócić do słuchania ;-)



Sprawy techniczne: bufory (z założonymi radiatorami) mają temperature 45C czyli są jedynie ciepłe.



Bardini:

Gdzie mogę kupić obudowę Fisher AKG 105 46 200? Znalazłem kiedyś tą obudowe ale nie moge sie doszukać odnośnika w 'Ulubionych'.

[zephyr]

Czy ja dobrze widzę na wejściu kondensatory ceramiczne? Jeśli tak to radzę jak najszybciej wymienić na polipropyleny albo styrofleksy i wtedy wrócić do słuchania.

[cudak10]

Czy wy dajecie do tego wzmacniacze zwykłe ceramiki??

U mnie w cd po wymianie wszystkich ceramików w torze audio na lepsze (SILVER MICA, WIMA)dało bardzo dużą poprawę dzwięku.

[karbidoczaszka]

Dzięki za sugestie co do kondensatorów.

U mnie Silver Mica zmieszana jest z tym co było akurat pod ręką.

[lakers]

Witam

Panowie czy jest potrzeba/sens stosowania gniazda zasilajacego z filtrem ?.

Czy kupic zwykle i nie przeplacac ?



pozdro

Lakers

[Bardini]

Ukończona Corda HA-1:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karbidoczaszka]

Bardini, 10 Cze 2008, 22:12



>Ukończona Corda HA-1:

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Bardini, czy masz moze zwymiarowany panel przedni i tylni? Mam taka sama obudowe tyle ze z oryginalnymi panelami - Twoja wersja wyglada zdecydowanie lepiej ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MStaniszczak]

To ja mam pytanie:-) Czy są jeszcze dostępne PCB? I od razu:-) Gdzie dostać taką obudowę (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) )?

Na razie powoli składam wzmacniacz słuchawkowy na lampach, ale ten chciałbym zrobić w drugiej kolejności:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MStaniszczak]

Co to za obudowa już wiem;-)teraz tylko gdzie ją dostać?

[karbidoczaszka]

www.lafotelektronik.com



Obudowa AKG 105 46 200 SA (czarna) - około 80 PLN z wysyłką.

[MStaniszczak]

Już do nich napisałem (a konkretnie do lafot który jest chyba ich przedstawicielem w Polsce). Pytanie tylko czy uda się dostać PCB. Jeśli już nie ma "pozostałości", mogę się nawet zdecydować na wyprodukowanie dla mnie pojedynczego egzemplarza jeśli cena nie przekroczy 70-75 zł.

[MStaniszczak]

Ehhh:/ Za szybki jestem;-)Na stronie FISHER Electronic znalazłem kontakt do lafot;-)

[Bardini]

Wznowienia pcb już nie będzie. Jestem zajęty innym projektem. Przykro mi.

[Robertinus]

Czy ktoś z szanownych forumowiczów testował ten wzmak ze słuchawkami AKG K 701 ?

jak sobie radzi z ich wysterowaniem (brzmienie, głośność)?

[Robertinus]

Kompletuję części do Cordy i mam pytanie - może ktoś ma do odstąpienia ten dziwny, zamontowany pionowo, czerwony przełącznik dźwigienkowy ? - chętnie odkupię.

Może komuś też zbywają 2 BUF-y i 4 sztuki LM6171 ?

[michelangelo]

Ja mam 2 sztuki LM6171. Mogę się z nimi rozstać. W ilości czterech sztuk miałbym AD797, też zagra, pewnie nawet lepiej.

[Robertinus]

Michelangelo, masz priva.

[Robertinus]

Dwie kostki LM6171 już kupiłem, potrzebuje jeszcze dwóch, podobnie jak dwóch BUF634T - poratujcie, jak komuś zbywają.

[lakers]

Robertinus, 13 Paź 2008, 18:30



>Kompletuję części do Cordy i mam pytanie - może ktoś ma do odstąpienia ten dziwny, zamontowany

>pionowo, czerwony przełącznik dźwigienkowy ? - chętnie odkupię.





Dostepny w FARNELL

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



pozdro

lakers

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Dzięki za link, znam tę stronę.

Jednak zamiast sprowadzać kupię normalny przełącznik dźwigienkowy w TME, połączenie to nie problem.
