Gainclone z ALTRONA

[cudak10]

Witam!!

Zrobiłem gainclona na PCB z firmy ALTRON i troche buczy.

Czy składał ktoś na tej płytce i co z nią tak??

Przy Volume na max buczenie ustaje

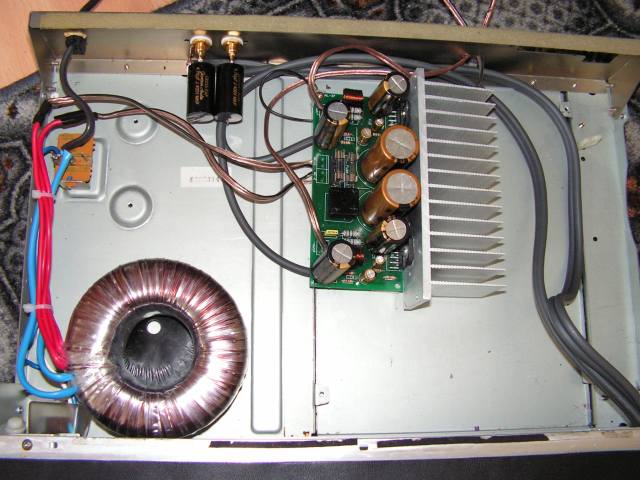

Obudowa jest tymczasowa dlatego taki nieład jak dojde do przyczyny tego buczenia pomysle nad lepsza obudowa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Przydźwięk idzie chyba z masy. Zrób porządek z kablami bo masz za długie. Te od transformatora wlutuj prosto w druk. Zmień miejsce podłaćzenia masy sygnałowej.

[cudak10]

W które miejsce dać tą mase sygnałową??

Te od trnsformatora były wlutowane w płytke i nic to nie dało

[Brencik]

ja pierdziele kto to lutował....

[Molibden]

Masę sygnałową raczej blisko LMów - musisz poksperymentować, próbować w różnych miejscach ją podłączyć, teraz masz chyba jakąś pętlę przez masę potencjometru.

[Bryan]

> Cudak10,

przekombinowałeś z połączeniami masy.

Wg zdjęc jest tak, że masa z gniazd wejściowych idzie do potencjometra i później wraca do płytki, przez to ciągnie się po całym układzie zbierając przy okazji co sie da.

Spróbuj zrobić tak:

Ustal gdzieś na płytce punkt wspólny masy dla całego ukladu - możliwie blisko wejść. nazwijmy go punktem A.

1. masa z gniazd do punktu A

2. Ekran z przewody sygnałowego wej-potencjometr od strony wejścia podłącz do punktu A osobnym przewodem niż 3. masa z potencjometra (końcówki 3 potencjometra) osobnym przewodem do punktu A

4. Ekran z przewodu sygnałowego potencjometr-płytka od strony z ekranem przewodu doprowadzającego sygnał dla potencjometru.

na 99% to powinno pomóc.

Dlaczego tak a nie inaczej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cudak10]

Mógłbyś mi to rozrysowac albo troche jasniej wytłumaczyć??

Dopiero zaczynam zabawe z elektroniką dlatego proszę o wyrozumiałość

[Bryan]

Cudak,

spróbuj zrobić tak jak na załączonych obrazkach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Jest jeszcze jedno co może wprowadzać brum . Na gniazdach RCA widać piękne duże polipropyleny spróbuj je zaekramować folią miedzianą ewentualnie aluminiową do pieczenia a ze do alu się żle lutuje to trzeba by to się kupy trzymało owinąć dodatkowo srebrzanką pare zwojów i izolacją a koniec podłączyć do masy naprzykład gniazda RCA.
