Pre X0 Nelsona Passa

[jar1]

Przerobilem układ na bipolary - róznica w poziomie szumu 'pawalająca' ;-)

[Benpe]

Witam,

Ktoś jeszcze robi tego XO, czy poszły do szuflady ?

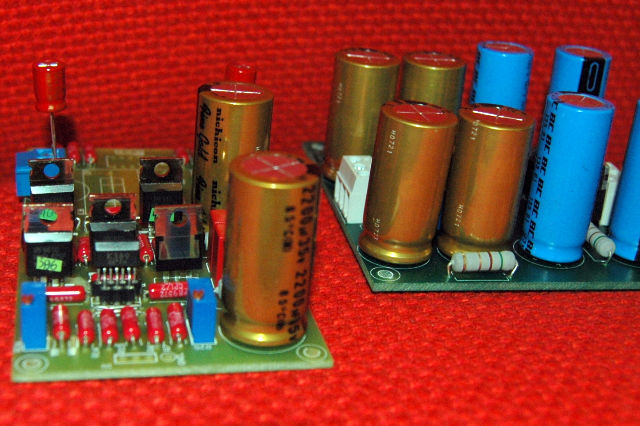

Załączam foty moich prób.

Dualfety na pinach, bo spróbuję LSK389A.

Kondy wyjściowe do testów i wygrzewania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Benpe, 1 Lis 2007, 18:34

Ja zaczynam swojego składać .

zauważyłem ,że zastosowałeś 2200uF zamiast 3300uF czy to nie ma wpływu ?

Może zamiast BGN 10uF wstawić polipropyleny dobrej klasy lub PiO- miejsca nie brakuje .

Gdzie kupić pewne 2SK389BL ?

[Matthew]

zapytaj Arcziego, czyli Mustagnica z Allegro, mnie te traniki kupił..



co do kondów na wyjście to lepiej uzyć BGN są rtez Arczi robi jakieś zamówienie, pogadaj z nim

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



solidny gość, ja kupowałem u niego sporo drobnicy....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Benpe]

Mam 2200u ale 3 szt w gałęzi, zamiast 2 szt 3300. Pojemność sumaryczna taka sama.

Co do wpływu, to pewnie nie będzie mi się chciało kombinować, za dużo stopni swobody.

Mam wrażenie, że ważniejszy od tej różnicy pojemności jest model kondzia i jego odpowiednie wsparcie bocznikiem.

Co to kondzi wyjściowych, to pewnie jest najważniejszy element, BGN są nowe, to i tak będę je jakiś czas wygrzewał.

2SK389 (u mnie GR) kupiłem w wątku Różne kostki do wzięcia...

[grzecho]

Mam takie pytanko czy ma ktoś może płytkę zasilacza do X0?

[arturp]

Benpe

Foksik dał płytkę zasilania na której są rezystory R10 i R11 - niestety nie opisał jakie wartości . Możesz podać co wstawiłeś . Widzę na zdjęciu ,że conajmniej 2W ale nie mogę rozczytać wartości...

W zasilaczu są diody D5,6,7,8 - ja mam 1,3W 9V1 - czy mogę je wstawic ?

A co zastosować w miejsce diód prostowniczych D1,2,3,4?

[Benpe]

Arturp

Na R9 i R10 dałem takie same jak na R3/R4 czyli 5R1/3W.

Jako diody D5/D6 dałem zwykłe prostownicze (u mnie 1N4007) to tylko zabezpieczenie stabilizatorów.

Sekcji R7/R8/R9/C11/D8/Q1/Q2/D7 nie montowałem, w naszym projekcie nie ma zastosowania (ja nie widzę).

O ile wiem płytki zasilacza są z projektu XONO, pewnie tam takie napięcie było potrzebne - nie sprawdzałem.

Na D1-4 dałem MUR860 (forumowe do analoga, tak ?)



BTW, to co zmontowałem (1 kanał) na razie milczy, szukam problemu.

[arturp]

czy 2SK389 w obudowie V będzie pasował ?

[arturp]

Kolejne pytanie . Jaki transformator do zasilania tego przedwzmacniacza ?

[arturp]

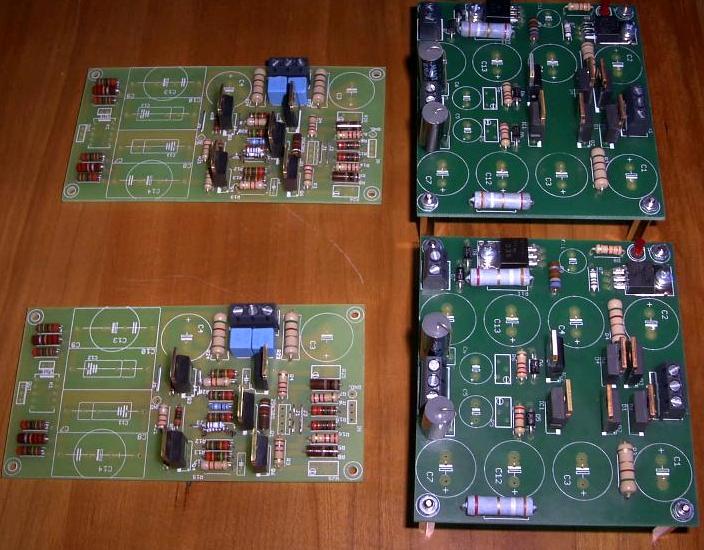

Budowa trwa . Mam trudności z kupieniem 2SK389 BL .

PS

Chyba wątek nie ma powodzenia ;p A może to słaby pre ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

Artur, napisąłem na prv

[arturp]

Kupiłem transformatorki Indela każdy ma wtórne uzwojenie 28V/1,78A i moc około 50W .

Podłączyłem i wyszło tak jak napisałem na zdjęciu . Za transformatorem mam ponad 32V a za płytką zasilacza ponad 35V ( chyba za dużo , ale ile ma być ?) . Na dodatek Q3 i Q4 grzeją się tak ,że nie można ich dotknąc po kilku minutach .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Jak dla mnie, to masz trafa z pojedyńczym uzwojeniem, a chcesz z tego zrobic zasilacz symetryczny ;-)

[magazynier]

A nie da się z takiego trafa zrobić zasilacza symetrycznego?

[marekG]

z dwoch takich traf mozesz zrobic jeden zasilacz symetryczny.... tylko nie wiem jakie tam napiecia kupiles....

[arturp]

Nie będę walczył , magazyniwer mnie uświadomił więc jutro jadę wymienić trafa na 2x17V .

[kubedes]

arturp, 14 Gru 2007, 18:53



>Nie będę walczył , magazyniwer mnie uświadomił więc jutro jadę wymienić trafa na 2x17V .



Artur z tych trafach też się da.

Zwykły mostek Greatz na 4 diodach i będzie OK ;-)

[jar1]

>Nie będę walczył , magazyniwer mnie uświadomił więc jutro jadę wymienić trafa na 2x17V .



Potrzebujesz traf 2x28V.

[arturp]

No to się robi zabawnie ...

[crossover64]

Pytałem kiedyś Foksika o parametry trafka.

"Napiecie zasilania +/-34V. Mysle że trafo 2*30V/30VA powinno wystarczyć."

[arturp]

Na schematach w tym wątku jest 24V .

[jar1]

A który schemat robisz?

[arturp]

Płytki mam Foksika a schemat jest chyba taki jaki sam zamieściłeś kilka stron wcześniej . Foksik w zasilaczu zastosował stabilizatory 7815 i 7915 - czy nie za małe ? Jesli podaje ,że po prostowniku wychodzi mu 40V a po stabilizacji 34V ...

Zaraz polecę na Wolumen do Indela wymienić trafa na 2x28V i panowie mnie zaj..ą śmiechem .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Ja tu żadnego schematu nie podawałem.

[jar1]

To, co wkleiłem, to schemat z pierwszej strony. Jak rozumiem, jest on na bazie oryginalnego X0. A tam zasilanie jest ok. +-30 V.

[jurek1]

Jar ma rację, typowy dla Passa układ.

Zasilanie symetryczne +/- .inaczej nie pojedzie.

Jeśli masz w domu jakiegoś gajklona ,to możesz użyć trafo od niego na próbę ,na dwa kanały jednocześnie.

[arturp]

OK , kupiłem dwa trafa 2x28V ale teraz na wyjściu po stabilizacji bez obciążenia jest 41V . Stabilizatory użyte na tej plytce to 7817 i 7915 - zgodnie ze specyfikacja podana przez foksika ... ale to do XONO . Tu napięcia są wyższe . Jakie wstawic stabilizatory ?

[crossover64]

Wstaw te które masz,napiecie ustawisz R5 R6.Na wszelki wypadek bez podłączania pre

[jar1]

rturp, 16 Gru 2007, 19:04



>OK , kupiłem dwa trafa 2x28V ale teraz na wyjściu po stabilizacji bez obciążenia jest 41V



Rozumiem, że +41V i -41V ?
