Odgrody na starych szerokopasmowcach

[nookie736]

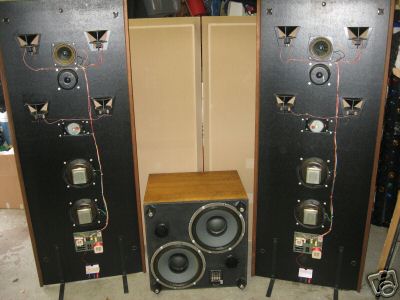

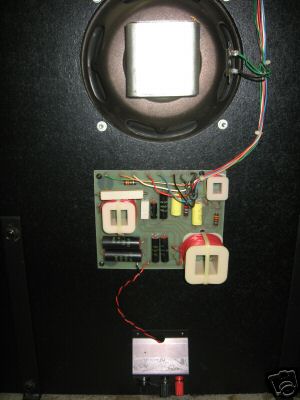

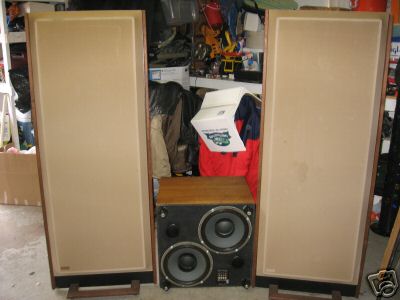

bardzo ciekawe odgrody Phase Linear:

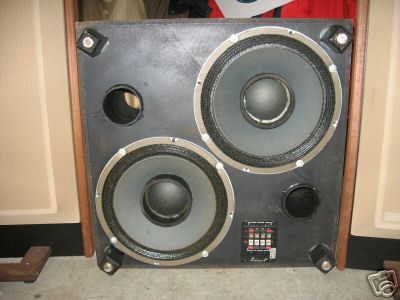

PHASE LINEAR HISTORY WITH THE SUCCESS OF PHASE LINEAR'S AMPLIFIERS AND PRE-AMPLIFIERS AND AFTER THE MOVE TO THE COMPANY'S NEW BUILDING IN LYNNWOOD WASHINGTON IN 1974 BOB CARVER WANTED TO DESIGN A STEREO SPEAKER SYSTEM THAT,AS CLOSELY AS POSSIBLE,REPRODUCED THE ACTUAL LISTENING EXPERIENCE OF LISTENING TO LIVE MUSIC.CARVER HAD DEVOTED A GREAT DEAL OF THOUGHT AS TO WHY LIVE MUSIC SOUNDED THE WAY IT DID,AND HOW REPRODUCED MUSIC FAILED HAD DUPLICATE THE LIVE LISTENING ENVIRONMENT. LIVE MUSIC PLAYED IN A CONCERT HALL WAS THE AMBIANCE CARVER WANTED TO ACHIEVE. AFTER MOUNTHS OF ENGINEERING AND PROTOTYPES'CARVER FELT HE HAD REACHED HIS GOAL.THE FINAL SYSTEM WAS MADE UP OF TWO LARGE,24"X63"X5"SPEAKER PANELS, A SUDWOOFER MODULE AND AN ELECTRONIC MOTION CONTROL SYSTEM. THE SPEAKER PANELS EACH HELD TWO 8" MIDBASS DRIVERS,TWO 4"MIDRANGE DRIVERS FOUR 2"CONETWEETERS AND A 1"SOFT DOME TWEETER.THE SUBWOOFER MODULE HAD TWO FLOOR -FACING 12"BASS DRIVERS.THE FREQUENCY RESPONSE WAS 24Hz TO 20K Hz. THE ELECTRONIC MOTION CONTROL SYSTEM CONTAINED"SPATIAL IMAGING CIRCUITRY , FREQUENCY TAILORING AND TRANSIENT CONTROL EQUALIZATION,"ACCORDING TO THE MODEL 3 LOUDSPEAKER SYSTEM BROCURE.INITIALLY, THIS SPEAKER SYSTEM WAS INTRODUCED IN 1976 AS ANDROMEDA 3 BUT CARVER ENCOUNTERED A NAME DISPUTE,SO HE CHANGED THE NAME OF THE SYSTEM TO PHASE LINEAR 3 FOR 1977.WITH A LIST PRICE OF 1500 WHEN INTRODUCED IT AMAZED LISTENERS WHEN PLAYED IN PHASE LINEAR DEALER LISTENING ROOMS. THEY ARE IN GREAT SHAPE FOR THER AGE ONE OF THE MIDRANG DRIVERS HAS A RIP IN IT THATS ABOUT IT LOCAL PICKUP I LIVE IN HOWELL NJ 07731.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nookie736]

..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nookie736]

..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Pytanko..

Czy w konstrukcjach Folded Open Baffle Łukasz F. np: P21 głębokość skrzyni wynika z jakiś obliczeń czy tez jest dobrana eksperymentalnie??

Zastanawiam się jak bardzo można zmniejszyć głębokość konstrukcji ..

Pozdrawiam,

Artur

[artPaw]

cypher,

do zera

poważnie,

ta buda dla psa powoduje dudniący podbarwiony bas.

[cypher]

;-)))))

Idealnie.

Czy pochylenie przedniej ściany daje mocniejszy bas czy jest to sztuczka zapewniająca "time arrangement" tw z mid ?

[Gość jt211]

to zalezy jak włochaty pies to nie ........... :>)



artPaw, 22 Sty 2008, 22:20



>cypher,

>do zera

>poważnie,

>ta buda dla psa powoduje dudniący podbarwiony bas.

[artPaw]

cypher



pochylisz, zobaczysz.

dla basu to raczej słaba różnica. Ważne aby głośnik był nisko i widział podłogę /

natomiast pochylenie dechy z tweeterem i srednicą daje kolosalne zmiany

[szakunec]

Zgadzam się w całej rozciągłości ---> o mnie w próbnej budzie Alphardy buczały --- wychodzi więc na to, że to zbędny gadżet ...

[marcin316]

Jeszcze nie zakupiłem materiałów na odgrodę/obudowę dla Alphardów więc mam szansę się nawrócić ;)



Boję się jedynie, że będzie problem z zejściem basu jak zrobię odgrodę niewiele większą niż średnica głośnika... w moim przypadku max 65x65 cm.

[szakunec]

>marcin316

Musisz wybadać sytuację. Z tego co widziałem na fotkach forumowicz "titan" też nie ma zbyt dużych odgród na basy ---> uderz do niego - niech się wypowie.



Pozdr!

[titan]

Jeśli chodzi o bass z tak małych odgród jak na fotkach które zamieściłem, to jest z tym kłopot bo najniżej nie schodzi ale już można się zorientować jaki ma on charakter-dla mnie bomba :)

Próbowałem skrzydeł-lepiej ale to nie to. Ostatnio miałem trochę innych zajęć więc nie miałem czasu na sprawdzenie innych opcji.

W skrzynce bez tylnej ścianki prawdopodobnie(nawet na pewno) będzie tak jak mówi ArtPaw.

Sądzę że jedyną opcją na bas jest duża odgroda a najlepiej infinite baffle- co zresztą zamierzam zrobić w nowym lokum, to za 1.5 roku. Dlatego troszkę odpuściłem kombinacje z basem bo wiem że jedyną drogą jest wielka odgroda albo infinite. A jak już zrobisz taką odgrodę to bas zabija...

Miałem okazję słuchać takiego basu w dużych odgrodach system był napędzany wzmakiem otl 3waty i to było trzęsienie ziemi.



Sam zastanawiam się nad kupnem takiego kitu dla celów "poznawczych" :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ogólnie to wpadłem w wir OB i zakupiłem nowe tweetery i nowy głośnik fullrange. Basu nie zmieniam bo doskonale wiem co się będzie działo jak wbuduję alteki w ścianę :)



Pozdrawiam

T

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szakunec]

> titan



A jakie te nowe tweetery i fullrange ?

[titan]

Idę za Fikusem :)

Raal 140-15d (zamówione, ale podobno się jeszcze produkują, więc czekam cierpliwe) tych akurat słuchałem, nie długo ale jednak. Wcześniej już pisałem że wolę dźwięk z głośników wstęgowych. A przeglądając opinie na temat tego raala to jest to w tej chwili TOP jeśli chodzi o ribbony. Producent z Serbii wypuścił je na rynek światowy i biedak nie nadąża z produkcją...

A na średnicę spróbuję altec 415c (za dwa tygodnie u mnie)

Zobaczymy co z tego połączenia będzie...



T

[titan]

wysokie i średnicę planuję umieścić w odgrodzie wielkości 126cmX79cm

[cypher]

Cześć,

Tak siedzę i kminię jak zrobić żeby było lepiej z lokalizacją i sceną.

Tak się zastanawiam czy czerokość dechy montazowej TW i MId ma wpływ na lokalizację i scenę. Czy może udało się potwierdzić ta teorię że czym węższa decha tym lepiej ??

Art

[kubedes]

obiegowa opinia jest taka że im węźiej tym lepiej (wąskie skrzynki boxowych konstrukcji) , aczkolwiek bierze w łeb w przypadku odgród.

przykładowo odgroda PHY-HP KM 30SAG

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artPaw]

cypher

udało się potwierdzić w przypadku kopułek / AP / ale już audio note robi szerokie przody, więc są dwie szkoły. W przypadku odród i starych papierowych membran to nie ma znaczenia. Rób jak ci się podoba. U mnie jest szer 40 cm i mam efekt typu kino domowe, ale bez tylnych głośników oczywiście. Lokalizacja zródeł dzwięku jest taka że AP virgo zostały zdyskwalifikowane bezapelacyjnie. Pozostał po nich tylko żal i tęsknota do wyglądu.

[tymek]

Potwierdzam to co pisze ArtPaw, ja zrobiłem deskę jesionową 30 cm i odczuwam minimalny brak nizszej średnicy (ale to chyba kwestia moich Siemensów, może przeskoczę na Saby jak ceny znormalnieją, albo trafię radyjko na jakimś szrocie). Bas najlepiej osobno bez skrzydeł, tylko trzeba poeksperymentowac z miejscem ustawienia - najważniejsze znależc optymalne położenie.

[artPaw]

w sprawie niższej srednicy

ostatnio dodałem czwarty głośnik, dużą elipsę isophon p21/30 cięty tylko cewką 2mH. Nie sprawdził się w wyższej srednicy, alu tu genialnie. Pojawiła się magiczna niższa średnica. Gra to wszystko jak by było z jednej matki.

15"tesle grają teraz nisko, tak na ucho do 150 hz. Tymek może poszukaj 25-30cm isophonów albo dużych ovali i zrób czterodrożne OB. To działa.

aha,

20 cm saba na średnicy zagra jeszcze bardziej sucho. Dlatego jej nie używam, to megafon.

[artPaw]

te chyba były fajne na niską średnicę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ciekawe czy jeszcze je ma, można by zrobić zrzutkę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[titan]

>tymek

Spójrz na liczbę odwiedzających strone lampizator, saby chyba nie stanieją:)



Pozdro

T

[szakunec]

Hehe --> moje są czterodrożne :)

Przeczułem światowe trendy odnośnie rozwoju OB :P

[tymek]

hmm, ciekawe te Visatony - handlarze już się kręcą koło nich. Nastawiam się raczej na Isophony, może gdzies trafię w dobrym stanie.

[artPaw]

ciekawe

w zasadzie gotowe OB za 450 zł

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

artPaw..

Masz jakieś wtykin na Allegro ??? ;-))

Jeseś szybszy niż mgnienie oka ;-)))))



BTW Za 4 stówki brać można w ciemno ;-))



Art

[artPaw]

nie mam

ale tego sprzedawce taxi mam w ulubionych, ma fajne klocki.

[artPaw]

niedrogie średniawki na ebay.de



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Irek350]

Nie poszły za 450zł, może pójdą za 500zł

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[seniortelefono]

To jest też ciekawe:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Poprzednio nie poszło za 499 PLN :-)
