Budowa kolumn na Visatonach

**marko3T** · 10 Września 2007

Kiedy pierwszy raz posłuchałem swoich płyt na Accutonach , to już później ciężko mi było się pogodzić z brzmieniem saksofonu na np. takim Scan Speak'u.

Kiedy wróciłem po odsłuchu do domu nawet nie miałem ochoty słuchać swoich Scanów , bo były nudne nie miały kopa i były mało rozdzielcze.

Papier jest przyjemny , ale jak dla mnie mało prawdziwy.

miqolaj87 · 10 Września 2007

witam. przyznam sie od razu ze na pewno mi gdzies umknelo w gaszczu...

czy moglby ktos podlinkowac schemat zwrotki do centrala na 2x al130 i ke25sc?

voldemort · 10 Września 2007

marko3T, 10 Wrz 2007, 14:19

>Kiedy pierwszy raz posłuchałem swoich płyt na Accutonach , to już później ciężko mi było się

>pogodzić z brzmieniem saksofonu na np. takim Scan Speak'u.

>Kiedy wróciłem po odsłuchu do domu nawet nie miałem ochoty słuchać swoich Scanów , bo były nudne nie

>miały kopa i były mało rozdzielcze.

>Papier jest przyjemny , ale jak dla mnie mało prawdziwy.

Kiedy słuchałem AVALONÓW ISIS też byłem pod wielkim wrazeniem pomimo tego że od roku słucham muzyki na b&W 800

to powaznie zastanawiam sie nad zmiana accuton naprawde inna klasa...

**EMiL** · 10 Września 2007

Mikolaj, wpisz w wyszukiwarce "visaton couplet", wkleilem ostatnio schemat zwrotki na tych glosnikach.

Kamillos dal pulapke, visaton stosuje RC szeregowo do cewki i to pelni role pulapki!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**EMiL** · 10 Września 2007

PiotrSz, skonczyles zwrotke na L18rnx? Pochylales na 15stopni?

Jak to jest z harmonicznymi, niezaleznie od obecnosci czy tez braku pulapki wysokosc peakow jest stala?

Pozdr.

kamillos · 10 Września 2007

> visaton stosuje RC szeregowo do cewki i to pelni role pulapki!

Nie pomyślałem o tym, aż musiałem sobie zasymulować:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PiotrSz · 10 Września 2007

eMiL

Zwrotkę skończyłem. Mam kolumny zrobione ale jeszcze nie polutowana zwrotnica (wyprowadzona będzie na zewnątrz na razie). Zamierzam wszystko do soboty poskładać i wtedy wrzucę na forum. Niestety pracuję i nie mam na nic czasu.

Zwrotnica robiona teoretycznie. Pomierzę później.

Pozdrawiam

Wilk · 15 Września 2007

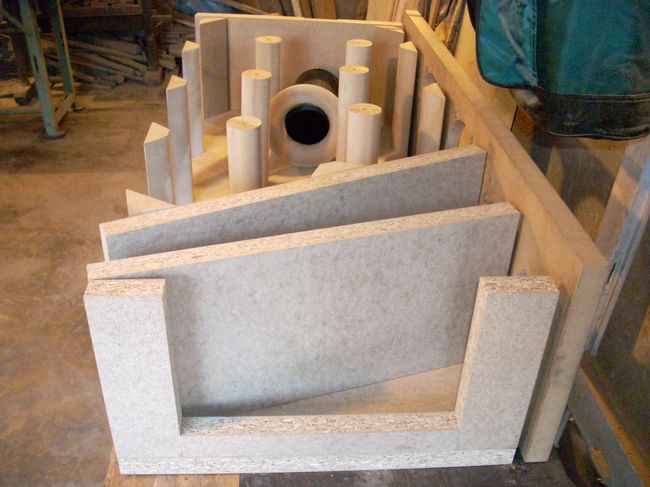

Witam zdjęcia z kolejnych prac

na zdjęciach widać:

- to żółte to podkładki elastomerowe pod podstawy do Challengerów i Discovery rozwiązanie pokaże później rezonans tego materiału w okolicach 15Hz.

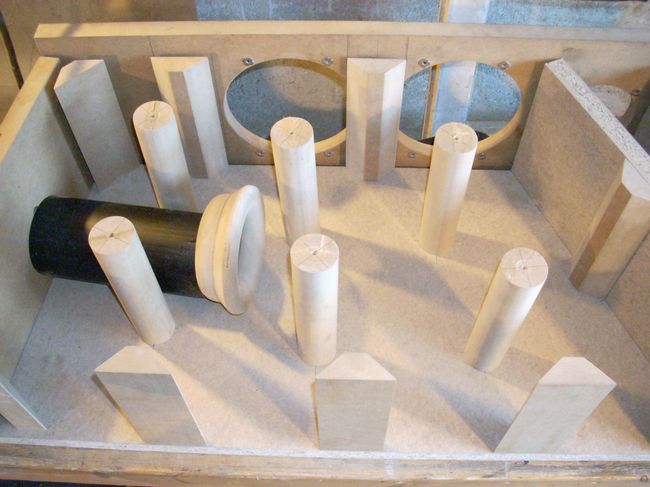

- wzmocnienia do ścianek przedniej tylnej i przegrody

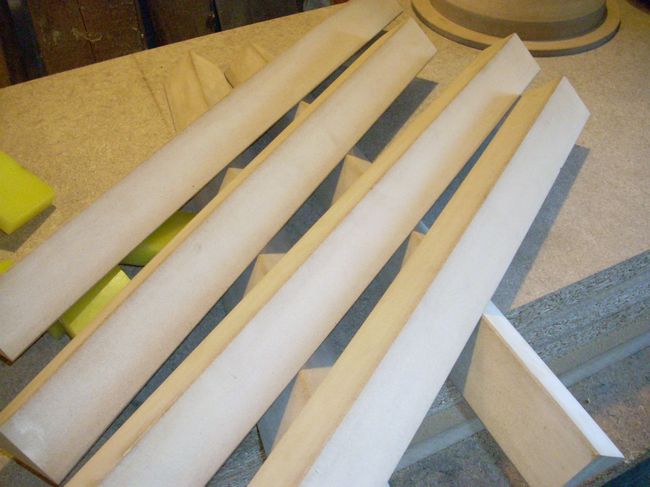

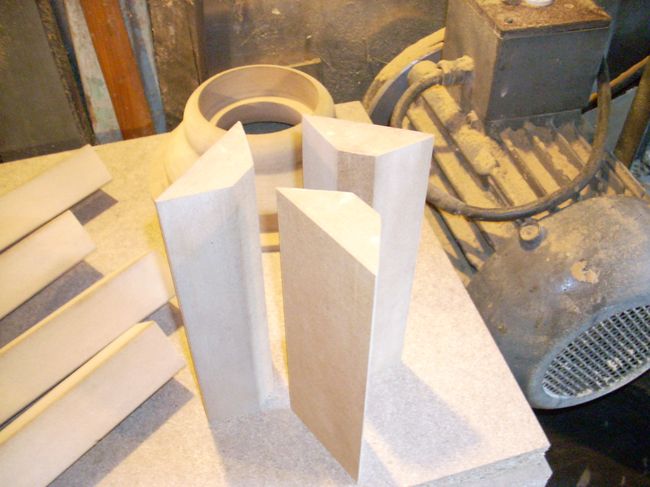

- te podłużne to kliny wklejane w obudowie średniaka w narożoch. Będą tworzyć kanał zwężający się ku tyłowi i kształtować komorę w przekroju poprzecznym w kształcie ośmiokąta.

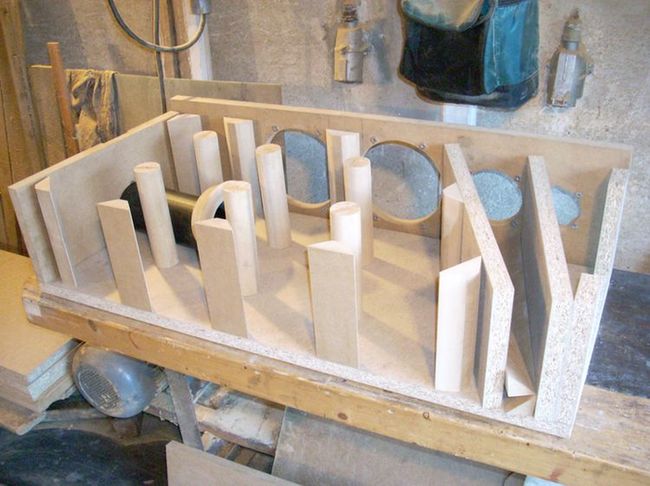

- zdjęcia całego układu wzmocnień i przegród w Challengerach- nieposklejane.

PS. za tydzień chyba nie będzie zdjęć bo mam inną robotę, ale za dwa tygodnie tak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wilk · 15 Września 2007

kolejne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wilk · 15 Września 2007

kolejne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

bujalone · 16 Września 2007

pieknie... :)

Simonello · 16 Września 2007

Majstersztyk!

NeC · 16 Września 2007

Prawie jak lozko do tortur ;))

morda · 16 Września 2007

Skąd wziąć wyroby z elastomeru?

Wilk · 17 Września 2007

Witam

Elastomer załatwił mi przyszły Teść z kopalni, używają tego w formie 15mm taśm pod jakieś urządzenia do eliminacji drgań i do jakiś zrzutni podobno ma dobrą wytrzymałość na ścieranie. Widziałem też wykonane z elastomeru wkłady do sprzęgła w dużych maszynach, zapobiegają gwałtownym przeciążeniom przy rozruchu i zwiększaniu oporu. Element wyglądał jak duża 12-sto listna koniczyna z dziurą po środku, o średnicy ok. 25cm. Z tego też można by było wykonać podkładki ale nie da się tego toczyć jedynie przecinać i to też bardzo wolno bo inaczej zaczyna płynąć, szlifowanie grubym papierem daje najlepsze rezultaty.

Pozdrawiam wilk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wilk · 30 Września 2007

Witam

Zdjęcia z kolejnych prac (nr i opis):

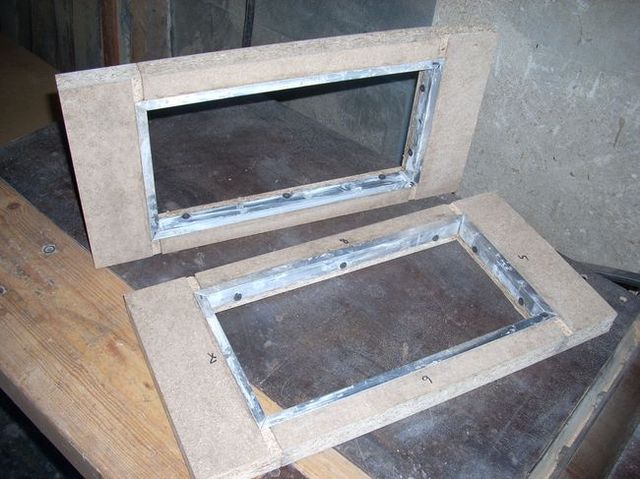

1- górna ścianka Challengerów z wprawionymi kątownikami aluminiowymi dla uzyskania trwałej i estetycznej równej krawędzi po pomalowaniu.

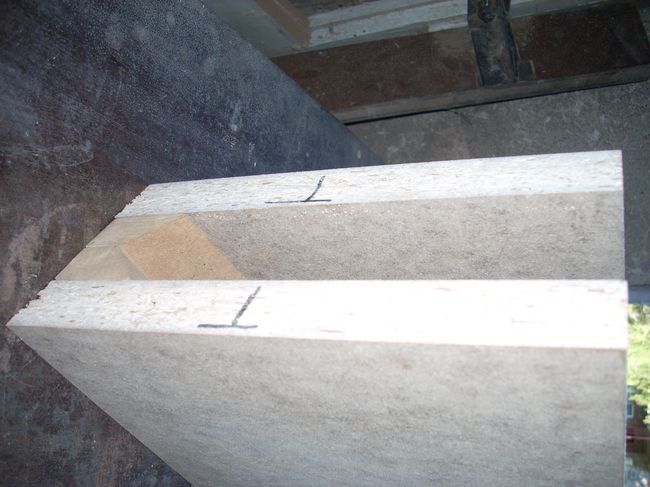

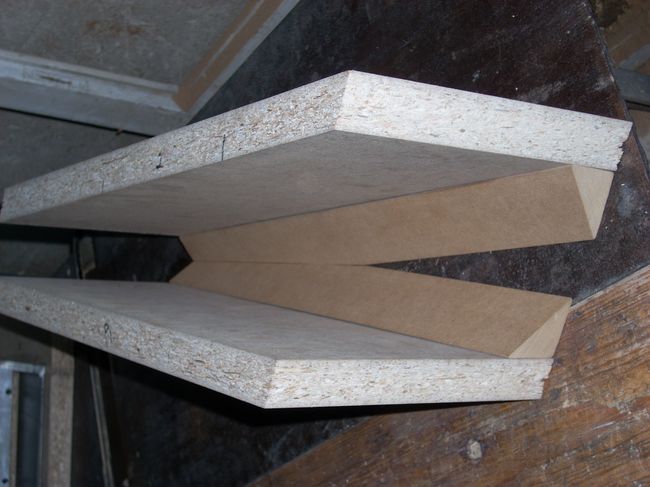

2, 3, 4, 5 - Frezowane ścianki komory średniaka i kliny profilujące przekrój poprzeczny komory

6- blachy aluminiowe pod terminale na tylną ściankę.

7 – podkładka pomiędzy kolumną a podstawą w tylnej części obudowy. Podkładka będzie spoczywać na podstawie bezpośrednio a na niej po prze przekładkę z papy bitumicznej będzie stała kolumna całość będzie skręcona dwoma śrubami M8. Odpowiedni kąt frezowania pozwala na ustawienie całej bryły kolumny w pionie.

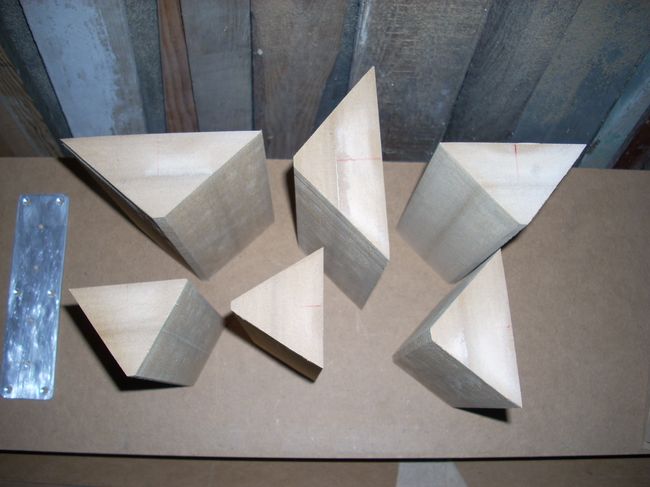

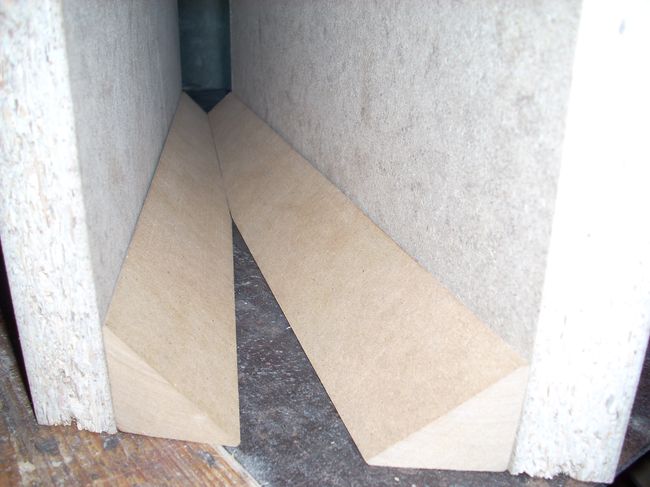

8 - kliny w trzech narożach komory basów

9 – element usztywniający przednią ściankę pomiędzy głośnikami niskotonowymi.

I kilka tajemnic ułatwiających realizację:

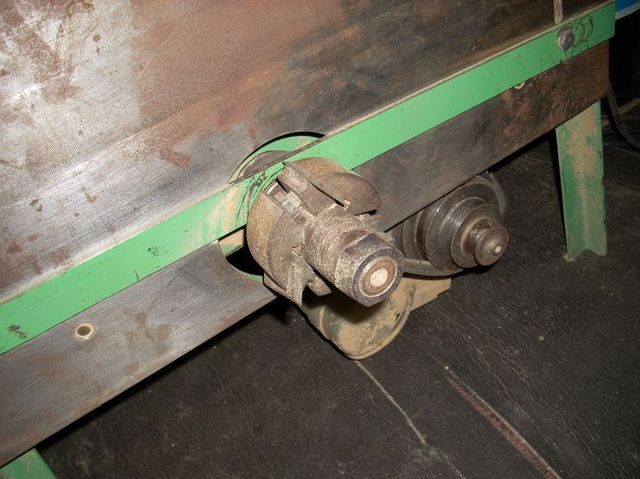

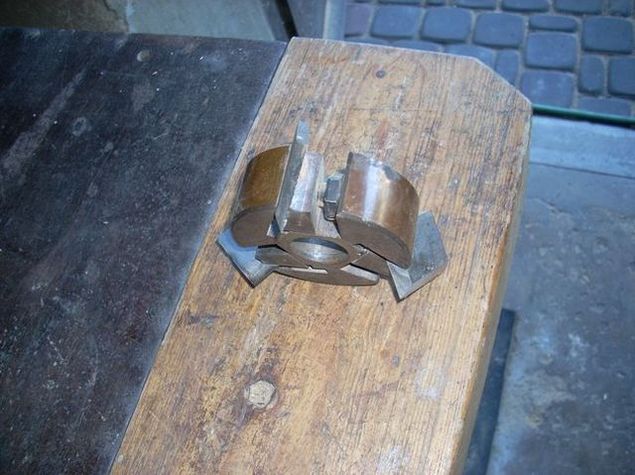

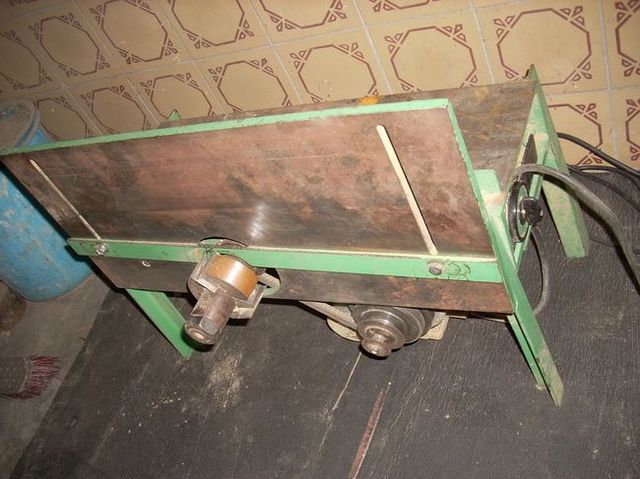

10, 11, 12, 13 – własnej roboty heblarko-frezarka zmiana funkcji następuje po obróceniu o kąt 90 stopni

14, 15, 16 – własnej roboty tokarko-szlifierka. Głównie używam szlifierki z papierem ściernym lub z kamieniem do obróbki jakiś metali np. listew aluminiowych osadzonych w górnych ściankach.

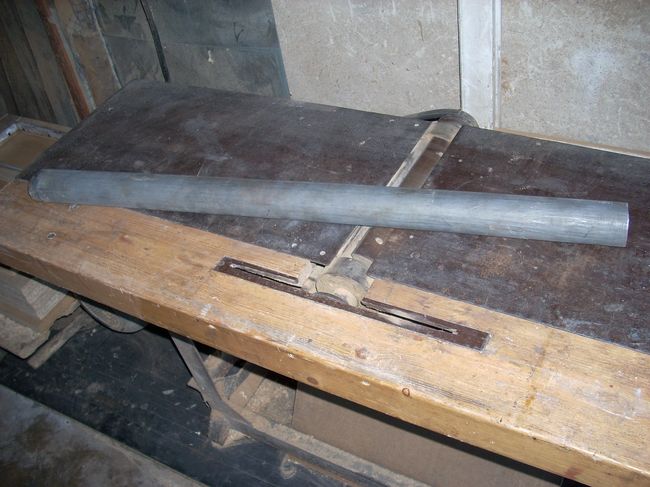

17 – surowiec do podstaw Challengerów jeszcze się dowiecie, do czego (rura dwu calowa stalowa) w tle heblarka większego kalibru.

18 – BHP :) jeśli chcecie realizować swoje pasje wiedząc, że dobrze słyszycie radzę przy takich maszynach używać przynajmniej słuchawek.

PS za tydzień nie będzie zdjęć, bo sprawy zawodowe mnie uziemiły.

PS jeśli ktoś myśli, że za pomocą tej tokarki wytoczyłem moje BR to jest w błędzie na tej tokarce mogę sobie tylko wystrugać jakąś ozdobną tralkę lub kij bejzbolowy do gry. BR i podfrezowania ścianek przednich robiłem na innym warsztacie typowo ślusarskim z maszynami z prawdziwego zdarzenia.

Przyszłe prace to układanie papy na wszystkich ściankach przed sklejeniem ( wyczytałem na opakowaniu, że klej, który używam do klejenia kolumn zachowuje swoje parametry przy temp. do +80 stopni Celsjusza, a ja będę urzędował z palnikiem przy tej papie termozgrzewalnej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wilk · 30 Września 2007

kolejne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wilk · 30 Września 2007

kolejne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wilk · 30 Września 2007

kolejne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wilk · 30 Września 2007

kolejne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wilk · 30 Września 2007

kolejne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Seweryn · 11 Października 2007

Wilku

Co Cię skłoniło ostatecznie na visatona ??

Mam zamiar budować podobny zestaw jak Ty (chodzi o fronty ) tyle ,ze na dolę byłby jeden al. 200. mocno zastanawiam się nad visatonem, tym bardziej że w greltonie jest na niego obecnie promocja. Chociaż rozważam też zestaw na aurum cantus lub coś z Ushera

Wilk · 13 Października 2007

Seweryn miałem wcześniej różne głośniki Visatona niektóre lepsze niektóre gorsze, ale seria AL to naprawdę udane głośniki ten rodzaj dźwięku mi odpowiada i podejmując dzisiaj decyzję zdecydowanie nie wybrałbym nic z miękką membraną, a szczególnie na średnicy. Dźwięk z miękkich membran mnie osobiście nie urzeka. Lubię też szybki twardy i krótki bas, który w wykonaniu serii AL przy odpowiednim strojeniu na pewno nie takim jak robi to Visaton daje wspaniałe rezultaty.

Pozdrawiam Wilk

PS moja wcześniejsza koncepcja miała też jeden AL200 i na średnicy TI100

Wilk · 14 Października 2007

Witam!

Kilka zdjęć z niewielkiego postępu prac.

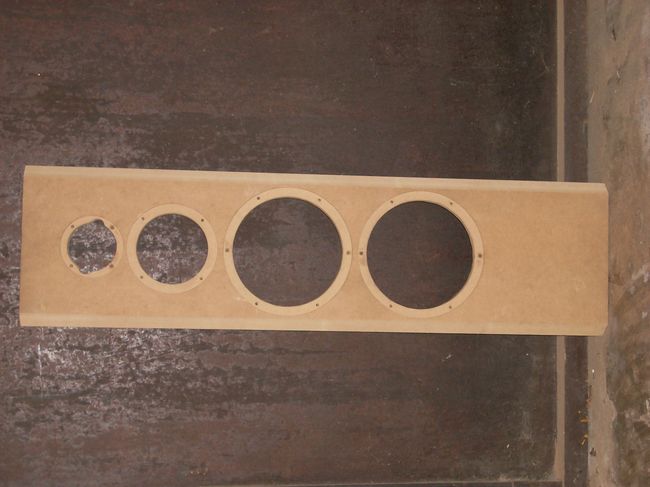

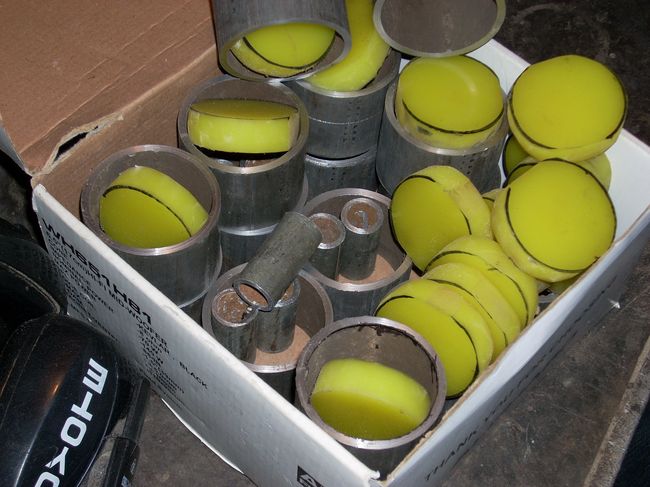

Na zdjęciach widać zfrezowane boczne krawędzie przednich ścianek, elastomery i tulrje do podstawy, szablon i wykrój z papy na boczne ścianki do sekcji niskotonowej do Challengerów( bez otworów na wzmocnienia), nakrętki" świdrowe" do mocowania podstaw w obudowie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wilk · 14 Października 2007

Kolejne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wilk · 20 Października 2007

Witam

Kolejna sobota prac.

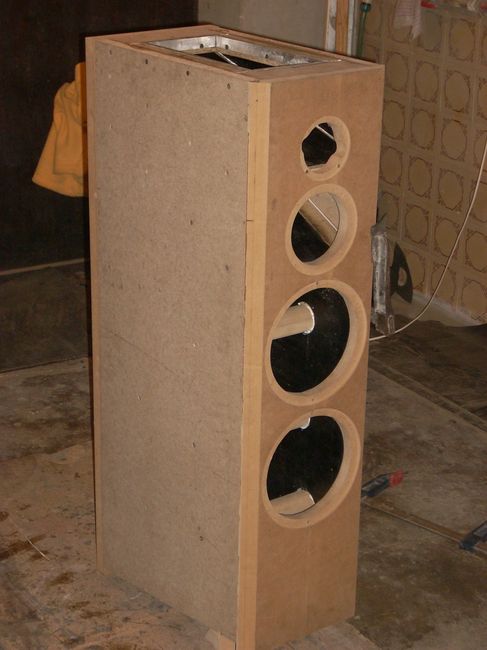

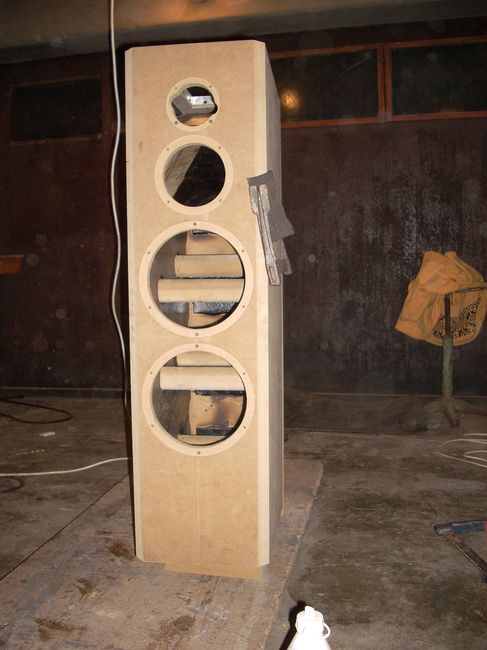

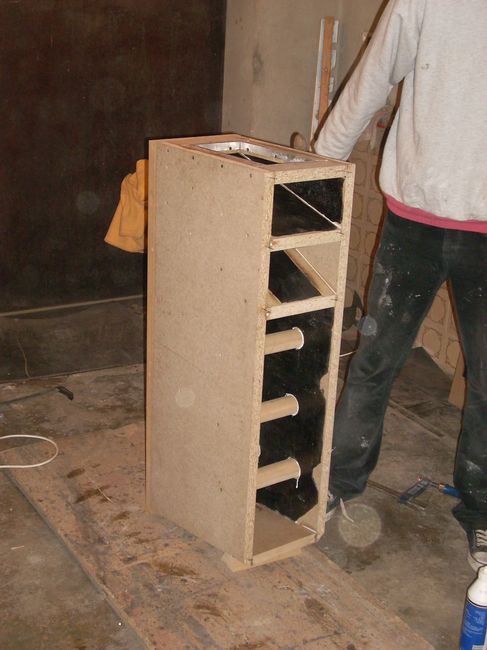

Już widać jakąś bryłę Challengerów.

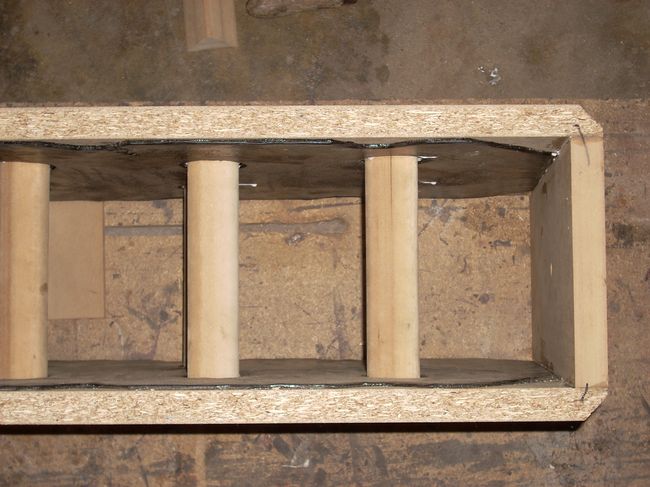

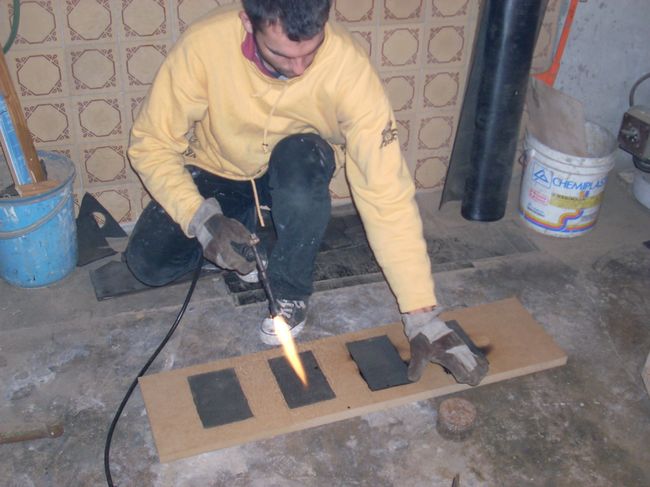

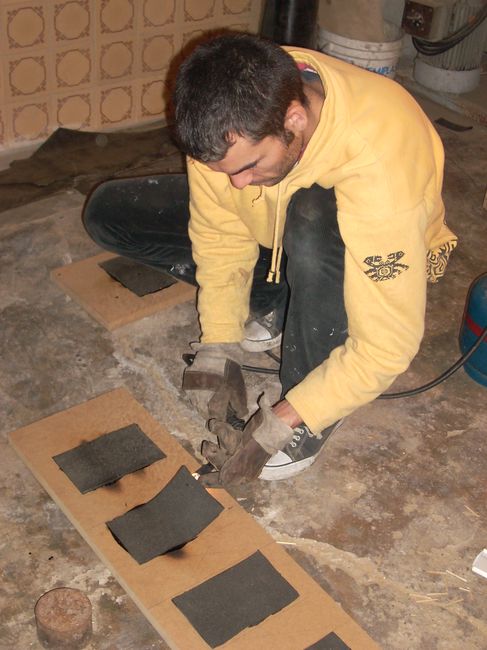

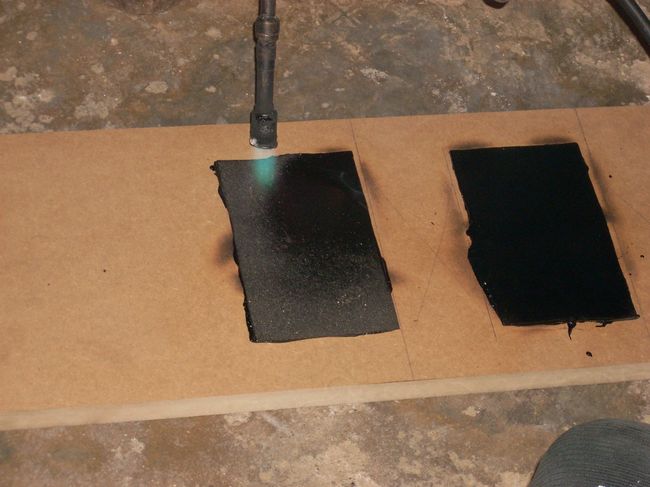

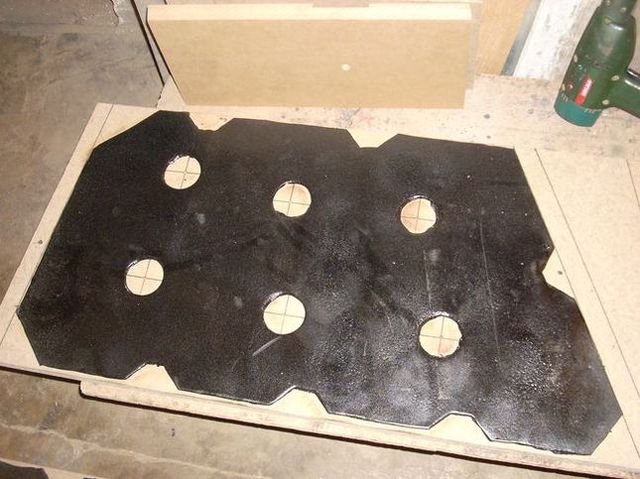

Papę już przykleiłem za 5m2 papy i 3L gazu do palnika zapłaciłem 101zł, co daje 20,2zł za 1m2 papy i w dodatku o grubości 4,6mm. Papa ładnie się wulkanizuje i dobrze trzyma, ale trzeba trochę włożyć w to, pracy.

BR już siedzi w ściance.

Na razie jeszcze nie przykleiłem przedniej i tylnej ścianki, bo muszę najpierw przykleić do nich wszystkie wzmocnienia. Klinów w narożach też jeszcze nie wkleiłem.

Pozdrawiam Wilk
