Subwoofer -porady/pomoc

[porlick]

>majmaj

Nie, nie wytłumia się.



W zakresie częstotliwości, w jakim pracuje subwoofer nie ma sensu wytłumiać bass-reflexu, a obudowę zamkniętą całą wypycha się watą (ale w innym celu, chodzi o "efekt wirtualnego powiększenia obudowy" na skutek zwiększenia Qtc .

Przecież o tym Ci już pisałem.

[marcinw899]

ten jabel w RMSie ma 70 watów przy 4 omach. 100 watów to muzyczna czy tam maksymalna. (podobno cięzko go złożyć żeby działał poprawnie.)

[majmaj]

wiec zrobie tak z wytlumieniem:

wszystkie sciany sa wylozone 5cm wata, tylnia za glosnikiem 1cm gabka...

jutro postaram sie zrobic foty jak to mniej wiecej bedzie wygladalo

[Artuch]

Myslalem na zasadzie zeby uzyc plytki tego kitu jako bazy i zastosowac inne elementy o wyzszych napieciach pracy . Chyba ze kolega konstruktor nie widzi problemu w wykonaniu plytki we wlasnym zakresie. Postaram sie zamiescic konkretny schemat dla tej konstrukcji.

[majmaj]

wytrawienie plytki nei problem jesli o to chodzi :)

[majmaj]

sluchalem Cis suba JBL (1500zl) no i to juz gralo koles mi wlaczyl szybsza muzyczke na suba i fronty e80. slicznie to gralo mocny bas w miare dynamiczny, ale co najdziwniejsze w frontak prawie wogole nie bylo basu- czy to bylo odciete z frontów i skieroane do suba?

[majmaj]

jakies nowe wiesci co do wzmaka? :))

[majmaj]

dostalem propozycje:

> witam

widze że szukasz wzmacniacza do suba

ja mam na sprzedaż 2 wzmacniacze:

1 - oparty na TDA7294 czyli 70W rms i 100W muzycznej - w skład wchodzi radiator uruchomiony wzmak i zasilacz

transformator załatwiasz na własną rękę spokojnie wystarcza toroid 150W 2x30V



2 - wzmacniacz na mosfetach zwany Holton - 200W przy 8ohm modyfikowalne do prawie 300W - do niego mam uruchomioną płytkę oraz zasilacz na 40 000uF



po odpowiedzi ze interesuje mnie ten 2 zestaw:



w skład wchodzi sprawna odpalana płytka końcówki mocy + zasilacz na 35A mostku i 4x10 000uF kondensatorach

do tego trzeba jeszcze na własną rękę transformator 250-300W i radiator.

Cena:

Koncówka - 99zł

Zasilacz - 55zł



końcówka wygląda mniej więcej tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



różnie się tylko trosze lepszymi elementami i "regularnymi" radiatorkami na tranzystorkach





dokładnie taka płytka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



brakuje tam tylko jeszcze 2kondensatorków i radiatorów na tranzystorach

które już są.... stara fotka



jak reflektujesz na ten zestaw to daj znać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

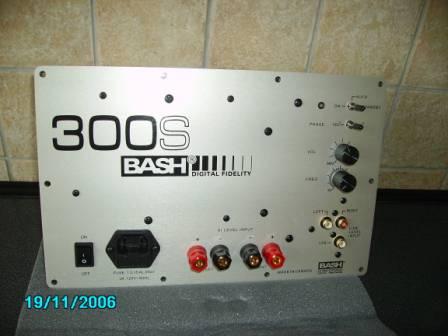

Mój sub, jak będe miał czas go pomalować będzie zasilany takim canadyjczykiem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[morda]

Czy jesteś już posiadaczem tego Bash-a? Jeśli tak, napisz parę słów o nim. Może już coś wypróbowałeś nim napędzić? Zasilanie 120/230 V ? Z partsexpress?

[marko3T]

Tak , to mój wzmacniacz kupiłem go rok temu w stanach , ale na razie nic nie napędza , bo nie mam czasu na dokończenie suba.

[majmaj]

i jak sa jakies nowe pomysly? :)

[majmaj]

o to serce suba:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

co o tym sadzicie?

pisac czy dodac do tej plytki jakies usprawnienia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

ten wzmacniacz daje max 70W prawdziwej mocy

dopiero w mostku można osiągnąć 150W rms



ogólnie wzmacniacz bardzo popularny nie wyróżniający sie czymkolwiek :]

płytka bez zasilacza ma wymiary 7na 5cm wiec jest dość mały i łatwy do upchania

jesli podłączysz do niego głośnik 4ohm to raczej postaraj sie o dobre chłodzenie

transformator do niego 100-150W 2x24~2x30V

[maxdila]

jeśli ma to pracować w subie to polecam zastosować filtry dolno i górnoprzepustowe

w zasilaczu więcej niż 20 000uF nie trzeba

[majmaj]

no ja wiem ze najlepiej napisac ze jest do niczego ale zeby dac jakis projekt to niktnie pomoze....

moj glosnik ma 8ohm

[miqolaj87]

nie rob tego wzmaka. szkoda glosnika!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tak na szybko...

a no i jeszce symasym moze byc:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majmaj]

miqolaj87, 27 Paź 2007, 15:44



>nie rob tego wzmaka. szkoda glosnika!!

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

>tak na szybko...

>a no i jeszce symasym moze byc:)



dziekuje kolego tylko...tam sa jakies plytki jakies gotowe uklady co mam z tego wybrac?

ja na elektronice kompletnie sie nei znam!~ja po prostu kpie albo gotowca albo zalatwie schemat i czesci a kolega mi to posklada.

Musicie mnie doslownei za raczke prowadzic :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majmaj]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

moze byc cos takiego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

mamaj przecież kita holton czyli AL-35 ci oferowałem na pw z tym samym mostkiem

ty od początku tego posta nie masz pojęcia co byś sam chciał

sorrki za te słowa ale ja wysiadam :]

[majmaj]

a z innej beczki

ciekawe czy za 760zl kupie jakiegos dobrego suba :D bo tyle wyniesie mnie konstrukcja koncowa

[majmaj]

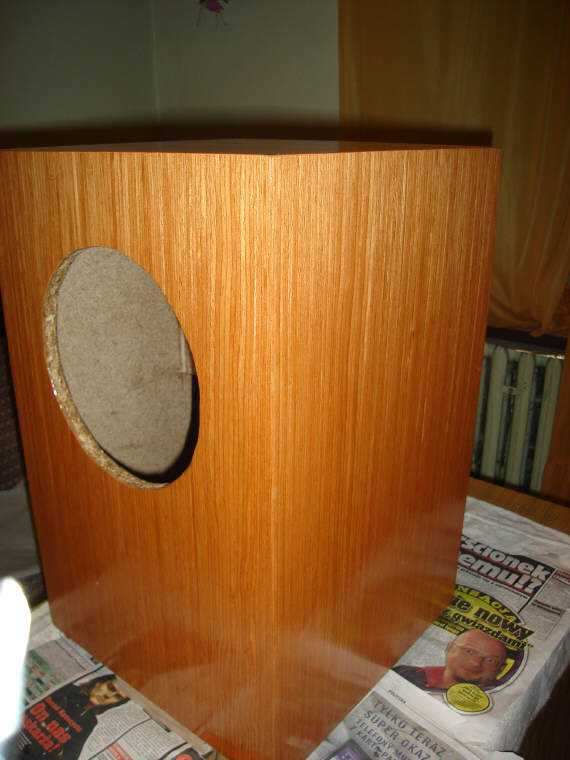

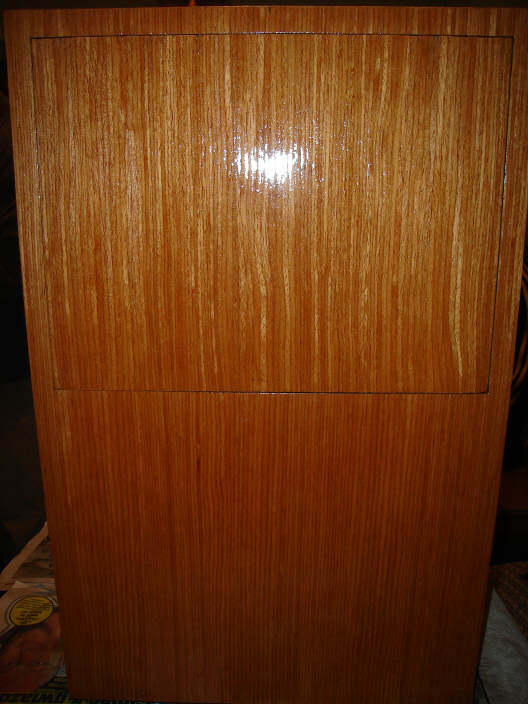

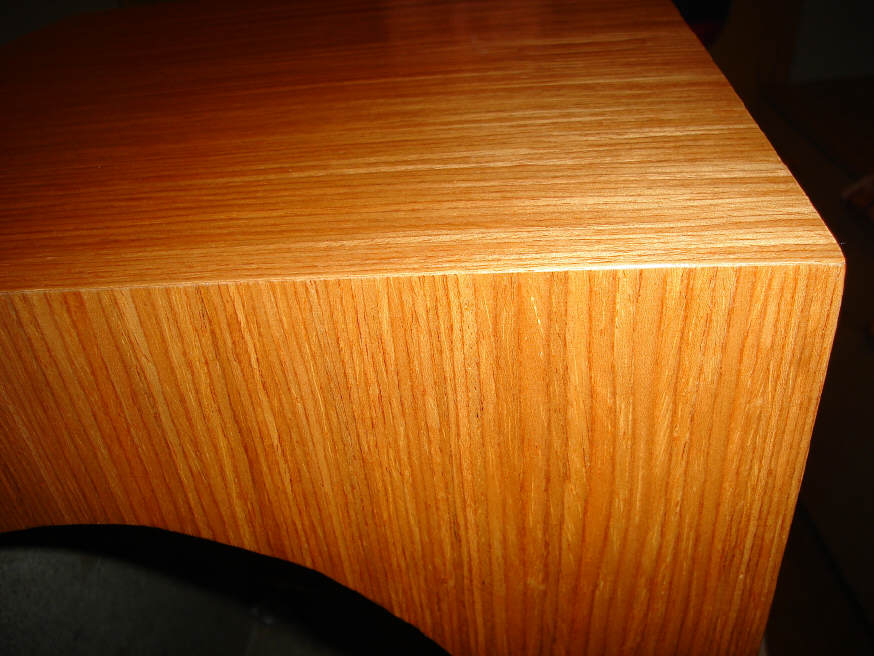

nowe fotki :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majmaj]

....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majmaj]

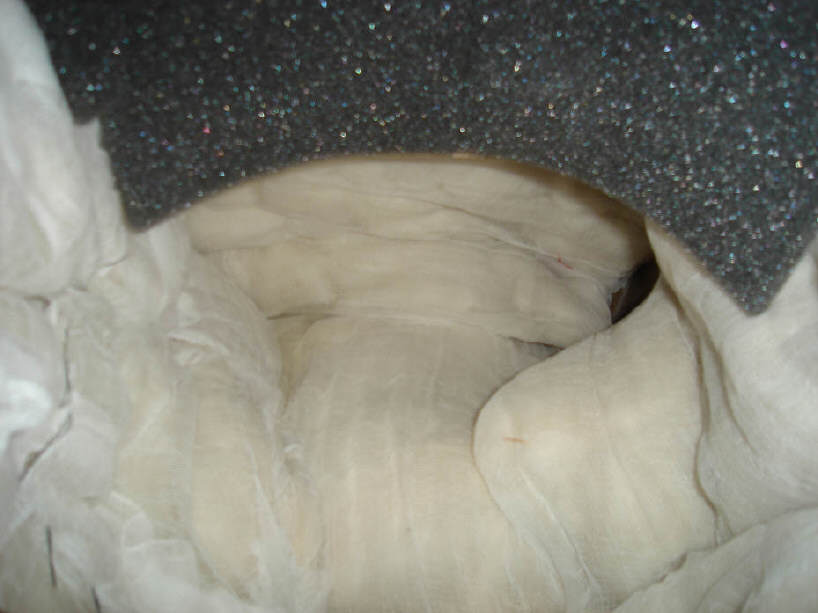

takie wytlumienie... oczywiscie to jeszcze nie dopracowane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majmaj]

.......

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[majmaj]

mysle zeby zrobic go na igielkach antywibiracyjnych, ladnie wyglada i poprawia dzwiek.

[Turtle123]

Proponuje zastosowac amp2 z 41hz.com ktory przy zasilaniu +/- 45V daje 300W przy 8ohm - do tego modul filtra aktywnego sub4 z carton-audio. Mysle ze Twoj elektronik powinien sobie z tym dac rade :-)

[majmaj]

robie 150W na jakis nowych koncowkach modele podam za tydzien

[voldemort]

zapodak n mnie trz interesuje wzmacniacz

[majmaj]

zapodam jak zrobie i sprawdze :)
