Śliczne Tunery

6 Lipca 2005

Jeśli mieszkasz w miejscu, w którym nie ma dużego poziomu zakłóceń radioelektrycznych, a sygnały stacji radiowych są silne, to możesz zastosować kabel symetryczny i pominąć symetryzator.

Nawet jeśli tak jest, to polecam jednak zastosować kabel koncentryczny i symetryzator. Odporność na zakłócenia będzie zdecydowanie większa.

GM

man1k · 6 Lipca 2005

Mieszkam w Warszawie(Ziliborz) mowisz o tym symetryzatorze ktory dostalem do anteny? i jaki kabel uzyc? jakis gruby z marketu taki od kablowki starczy?

Sorry ze tak pytam sie sie nie znam na tym

Pozdrawiam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

6 Lipca 2005

Powtórka z rozrywki...

"Impedancja wejściowa tej anteny wynosi 300 omów. Jeśli w tunerze masz wejście antenowe o impedancji 300 omów, to w celu zachowania dopasowania całego toru przesyłu sygnału, antenę należy podłączyć za pomocą kabla symetrycznego o impedancji 300 omów. Jeśli w tunerze masz wejście antenowe o impedancji 75 omów, to najpierw do anteny podłączasz symetryzator, a dopiero po tym łączysz wyjście symetryzatora z wejściem tunera, za pomocą kabla koncentrycznego i impedancji 75 omów."

"Nie pomylił się. Przeczytaj jeszcze raz to:

"Impedancja wejściowa tej anteny wynosi 300 omów. Jeśli w tunerze masz wejście antenowe o impedancji 300 omów, to w celu zachowania dopasowania całego toru przesyłu sygnału, antenę należy podłączyć za pomocą kabla symetrycznego o impedancji 300 omów. Jeśli w tunerze masz wejście antenowe o impedancji 75 omów, to najpierw do anteny podłączasz symetryzator, a dopiero po tym łączysz wyjście symetryzatora z wejściem tunera, za pomocą kabla koncentrycznego i impedancji 75 omów."

"Co z tego wynika?

Moim zdaniem to, że jeśli chcesz w tunerze wykorzystać gniazdo antenowe 75 omów, to podłączenia anteny należy dokonać za pomocą kabla koncentrycznego o impedancji 75 omów. Ergo, w celu zachowania dopasowania impedancji toru sygnałowego, do anteny należy podłączyć symetryzator, który jest jednocześnie tranformatorem impedancji 300/75 omów. I dopiero po tym, kabel koncentryczny należy podłączyć do symetryzatora.

Jeśli chcesz wykorzystać złącze antenowe w tunerze o impedancji 300 omów, podłączenia anteny do tunera należy dokonać za pośrednictwem symetrycznego o impedancji 300 omów, bez stosowania symetryzatora."

O jakim symetryzatorze tu piszemy? O tym, który kupiłeś razem z anteną czy o jakimś zupełnie innym?

Skąd więc Twoje pytanie "mowisz o tym symetryzatorze ktory dostalem do anteny?"?

O jaki "gruby kabel z supermarketu" Ci chodzi? Tu nie chodzi o grubość kabla koncentrycznego, ale o jego parametry elektryczne. Są np. kable o impedancji 50 omów i średnicy 20mm. A są też i takie o średnicy 3mm.

Powinieneś udać się do tego samego sklepu, w którym kupiłeś antenę i poprosić pana sprzedawcę, o ileś tam metrów kabla antenowego o impedancji 75 omów. A pan sprzedawca zapewne poda Ci kabel o średnicy ok. 5mm. Popatrz zresztą na zacisk do kabla koncentrycznego w tym symetryzatorze. Nie można zastosować zbyt grubego kabla, ponieważ go nie zamontujesz prawidłowo do symetryzatora. Jeśli chcesz mieć całkowitą pewność, że kabel będzie pasował fizycznie do symetryzatora to weź go (symetryzator) ze sobą do sklepu.

GM

man1k · 6 Lipca 2005

Nie chodziło mi o grubość kabla tylko o to czy może być byle jaki (np… pójdę do marketu wezme kilka metrow byle jakiego kabla)

Wiec musi być 75 omowy np.. taki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A co się stanie, gdy uzyje kabla o innej inpendencji?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

6 Lipca 2005

Nie ma "inpendencji", a jest impedancja czyli opór bierny. Możesz użyć takiego kabla jak na tej aukcji, tylko po co? To jest kabel do instalacji TV SAT. Tobie jest potrzebny najzwyklejszy kabel koncentryczny w pojedynczym ekranie i IMPEDANCJI 75 omów. Idź do sklepu i taki kup.

Zastosowanie kabla o innej impedancji niż 75 omów, wywoła niedopasowanie falowe w torze przesyłu sygnału i możliwość wystąpienia odbić sygnału w linii. Ponieważ jednak "innym" kablem koncentrycznym może być tylko kabel o impedancji 50 omów, to na skutek niewielkiej różnicy pomiędzy 75 a 50 omów, na częstotliwościach z zakresu 88-108MHz i przy tak małych poziomach sygnału, zjawiska falowe w linii przesyłowej nie dadzą się odczuć.

GM

krzych · 6 Lipca 2005

-> man1k,

Sorki za reklamę, ale... Jeśli nie dajesz sobie sam rady z instalacją anteny UKF, to zadzwoń na tel -> 810 69 62 lub komórę 0602 722 309 do firmy EL-TE (oni stacjonują na Grochowskiej, ale przyjadą wszędzie ;-) Założą Ci zewnętrzną anteę od ręki z odpowiednim okablowaniem i symetryzatorem ;-)

Poza tym pozdrawiam krajana z Żoliborza ;-D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Marek · 6 Lipca 2005

Wygląda na to, że mamy wreszcie następcę T-109V ;-) Na swój sposób _śliczny_, choć nie analog i nawet ma układy DSP...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

man1k · 6 Lipca 2005

Witaj krzych:) a jaki jest tego koszt?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

man1k · 7 Lipca 2005

Witam juz wszystko wiem GM dzieki za porade(wczoraj za duzo piwa:))

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dudivan · 8 Lipca 2005

G. Mark,

wracam do owych tajemniczych kostek Singapore z tynera 8815lukasa. Twierdzisz, ze to scalaki ? Popatrz na wyprowadzenia, widac ich 4, sadzac po odstepach moze byc ich maksymalnie 6. Dziwna obudowa, dziwne skupisko na plytce. A moze to jekies filtry piezo ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

man1k · 8 Lipca 2005

Witam

Kupilem kabel i uzylem tego symetryzatora i anteny o której pisalem wczesniej.... GRA BOSKO TEN KENWOOD.... Jak muzyka leci z plyty a nie z mp3 to zjada na luzie Yamahe CDX-496 i Audigy 2 ZS

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

8 Lipca 2005

Nie spotkałem się z filtrami piezoelektrycznymi w takich obudowach. W torach pośredniej czętotliwości stosuje się kilka filtrów, ale "pomiędzy" nimi są stosowane układy wzmacniające - każdy filtr wprowadza pewne tłumienie. Niewykluczone oczywiście, że jest to układ, w którym pasmo przenoszenia pośredniej jest zmienne - przełączane filtry o różnych charakterystykach.

Pomimo tego obstaję przy tym, że są to układy scalone. Mam podobne w moim zabytkowym magnetofonie PC-330 Toshiby i mają one, jeśli dobrze pamiętam, 7 nóżek.

GM

8815lukas · 10 Lipca 2005

Nie tak drogo w stosunku do cen na ebay.de

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Marek · 10 Lipca 2005

Na ebay.de taki tuner obecnie za ok 10 euro, 6 dni do końca licytacji...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

8815lukas · 10 Lipca 2005

Dla porównania:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Cena tego pierwszego jest troszkę przesadzona, ale ten dugi na 100% przekroczy 200 euro.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Marek · 10 Lipca 2005

W tym drugim nie działa pamięć stacji...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Gryzo?? · 10 Lipca 2005

Do Man1K:

Na Żoliborzu (a właściwie na Bielanach) zainstalowałem taką antenę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wraz z symetryzatorem. Całość jest zainstalowana na balkonie na I piętrze, obok budynki 3 - 4 piętrowe. Do tunera przyłączyłem grubym kablem od TV satelitarnej (są "na oko" wyższej jakości od zwykłych).

Tuner skutecznie odbiera wszystkie stacje Warszawskie, radio rock z Nowego Dworu Maz. i Skierniewice. W nocy łapie też Łódź, ale z niską jakością (2 kreski na 5 stopniowej skali tunera).

Pozdrawiam

Gryzoń

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

man1k · 11 Lipca 2005

Wszystkie stacja tak slabo ci odbiera? bo u mnie na tej antenie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) odbiera wszystko pieknie na 5 stopniowej skali jest jakies 4.8

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

man1k · 11 Lipca 2005

srednio wacha sie miedzy 4.5 do 4.8 zaleznie od stacji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Marek · 11 Lipca 2005

Jeśli z tego typu anteny są 2 kreski przy odbiorze łódzkiej stacji w Warszawie, to chyba całkiem nieźle...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Gryzo?? · 11 Lipca 2005

> Man1k

Stacje warszawskie oprócz RMF Classic i tego rockowego radia akademickiego łapie na 5 kresek. Te dwa trochę gorzej - na 4. Podobnie na 4 kreski łapie stacje "bliskie" - Nowy Dwór, Mszczonów. Gorzej idzie ze Skierniewicami i Łodzią - ale daje się złapać (przynajmniej czasami).

Szczerze mówiąc nie nastawiałem się na odbiór "dalekiego" UKFu i traktuję to wyłącznie jako ciekawostkę.

Żeby dobrze łapać takie stacje to trzeba kupić jakąś porządną Yagi-Uda (z 5 elementów) i obowiązkowo wywalić ją na dach. No i siłownik do kręcenia i szukania najlepszej elewacji. I jeszcze kupić drugą antenę do polaryzacji V i H. I dokupić zwrotnice, żeby obie poszły tym samym kablem...

A przy okazji - czy ktoś z Was sobie taki antenowy high-end wystawił???

Pozdrawiam

Gryzoń

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jarro · 11 Lipca 2005

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jarro · 13 Lipca 2005

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Advocat · 13 Lipca 2005

>jarro

Moim zdaniem oczywiscie Accuphase. Słuchałem obydwu, nie było to jednoczesnie ale na tym samym sprzecie. Żaden z tych tunerów nie jest hi-endem ale oba oferują już bardzo audiofilskie brzmienie, ale w Accuphase odnajdziemy wiecej kultury i wyrafinowania .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jarro · 13 Lipca 2005

> advocat <

dziękuję za sugestie nie mniej jednak posiadam już pewien plan dotyczący Accuphase; a od których modeli zaczyna się HI-END twoim zdaniem ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Binio · 17 Lipca 2005

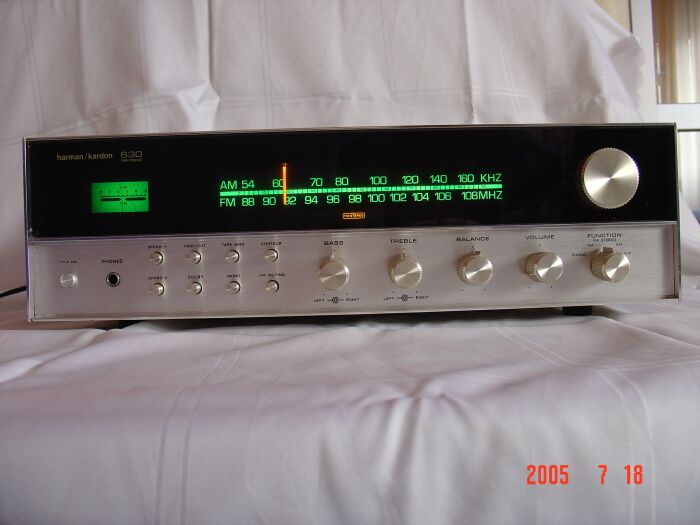

Dziś nabyłem oto takie cudo - stało sobie na stercie na Wolumenie i chciało za siebie 200 - kupiłem, podłączyłem i zakochałem się. Waży toto z 11 kg, ma sam FM, gra bez szumów na kawałku drucika - i to słabe radio Jazz. Może zasugerowałem się wyglądem ale tak grającego tunerka jeszcze nie miałem. Czy ktoś wie coś więcej o tej AIWie? To model 9700.
