robimy shigaraki transport / CD Flatfish

[Marek]

Pozwolę sobie ponowić pytanie z innego wątku. Jak na poniższej płytce przylutować LM7808? Mam wrażenie, że układ ścieżek jest nieco inny niż na schemacie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Witam, Byla to doslownie ostatnia plytka jaka mialem i na nieszczescie do zasilania minusowego. Nalezy ja zmodyfikowac jak na schemacie ponizej: polaczenia z diod odwrocic, ground pozostaje ten sam, ale zamiast V- mamy teraz V+, kondensatory zainstalowac odwrotnie aby ich polaryzacja byla prawidlowa. Odnosnie regulatorow, to LM7908 rozni sie od LM7808 orientacja pinow masy i wejscia i te piny nalezy zamienic miejascami (1 i 2). Wyjscie V+ na plytce w miejscu V-

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek]

Dzięki za wyjaśnienie. Tak przypuszczałem, że konieczna będzie zamiana pinów, choć nie byłem pewien, czy uda się je odpowiednio wygiąć. Mam jedną szt. LM7808 z wcześniejszego zamówienia i nie chciałem uszkodzić nóżek...

[mae]

Podświetlanie chyba wysiadło w moim klonie - ktoś rozbierał panel wyświetlacza? Czy to zwykła LED czy Coś innego?

[involve]

zwykły LED

[adigrzelczak]

Bedzie ktoś tak uprzejmy (oczywiście ktoś kto pamięta) i poda mi stronę na której znajduje się schemat JVC?

[Peter Daniel]

Tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Zrobiłem modyfikację wg przepisu Andy'iego ze strony 57 czyli:



"Ostateczny przepis na klona z rozdzielonym zasilaniem 5/8:

Wyrzucamy: C953, C960, C918, C919, C949, C939, C940, C942, C950, R957

W miejsce c930 wstawiamy BGNX47/6.3

W miejsce C939 (ja w miejsce C929 bo wydaje mnie się że to jest błąd patrząc na zdjęcie) wstawiamy BGNX47/6.3

LC i LA odsprzęgamy lokalnie jak na zdjęciu 2xBGNX0.1/63

Chassis wytłumiamy matą bitumiczną po 3 warstwy z obu stron jak na zdjęciu.

Grzejemy minimum jeden tydzień.

Koniec."

W miejsce C960 wstawiłem stabilizator LM - 5V. Zasilam to z dwóch akumulatorów 12V. Układ niestety nie wystartował. Patrząc na zdjęcie,które zamieścił Andy są tamporobione jakieś mostki białym przewodem. Czy ktoś robił taką modyfikację i może mi podpowiedzieć co jest nie tak. Zapomniałem jeszcze dodać że przeciąłem ścieżkę 8V i 5V tak jak pokazał Peter.

[Krzych 2]

Witam. Robiłem mod Andego układ też mi nie wystartował od razu, ale dla tego, że wylutowałem kondki do zasilania silników oczywiście bez sensu bo one nie mają wpływu na brzmienie. Jak wróciły na niejsce układ ruszył, i działa bez problemu. Wrzucę parę fotek może pomogą.

[adigrzelczak]

Byłbym wdzięczny za fotki. Jakbyśmiał w dużej rozdzielczości to wyślij proszę na [email protected].



Zastanawiam się czy do staba 5V przylutować konda - na wyjściu staba przeciez powinien być.

[Krzych 2]

Mostek i wlutowany stab:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

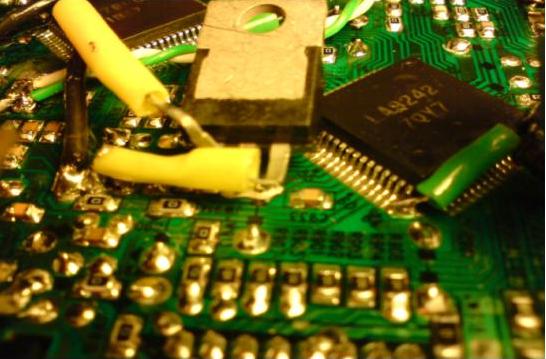

Stab:

[Krzych 2]

Oj coś się nie wkleiło, może teraz :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Zasilanie silników i przecięcie ścieżki :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Nie wlutowałem mostka - może to powód. Jak włączam zasilanie to tylko świeci podświetlanie wyświetlacza i nicpoza tym sięnie dzieje. Andy miał 2 mostki - nie powinny być 2?Do staba poprowadziłem tylko +5V a masy połączyłem w zasilaczu

[adigrzelczak]

Nie widzę też przeciętej ścieżki. Mógłbyś malutkim punkcikiem zaznaczyć gdzie jest przecięcie?

[Krzych 2]

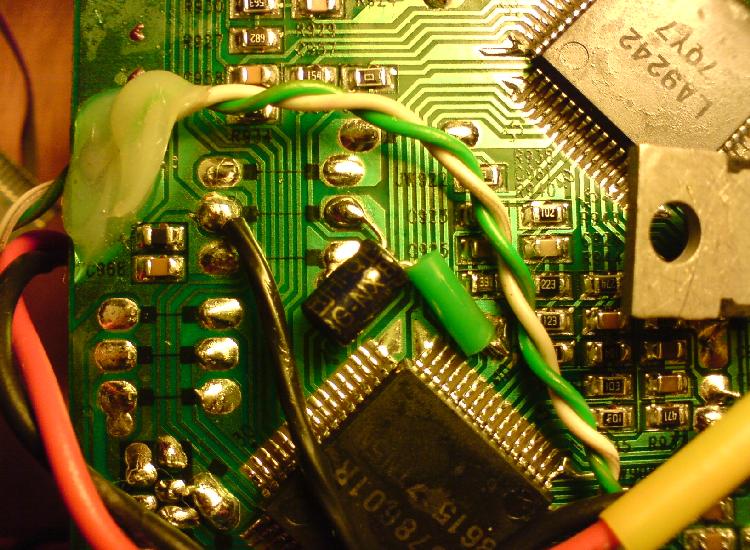

Wlutowane BGNX

[Krzych 2]

Zaznaczyłem :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Chwilka, czegoś nie rozumię. Do staba doprowadziłes 5V? To nie zadziała. Robisz dwa zasilacze na 8V. Jednym zasilasz silniki, a z drugiego idzie zasilanie staba na płytce.

[Krzych 2]

Miałem jeszcze wkleić resztę a te BGNX mi nie weszły

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

BGNX dalszy ciąg :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Staba zasilam z akku 6V. Mam dwie sztuki po 1,3Ah, jak bedzie zamało to połączę i będzie 12V.

[Krzych 2]

6V trochę mało,a 12V za dużo- będzie się grzać, 7V do zbicia cholernie dużo.

[adigrzelczak]

Są postępy.

Przylutowałem mostek zgodnie ze zdjęciem. Okazało się też że przeciąłem ścieżkę za kondensatorkiem elektrolitycznym a nie przed. Układ startuje. Na wyświetlaczu pojawiają się dane. Problem w tym, że nie znajduje utworów. Płyta się kręci, niby szuka ale po chwili na wyświetlaczu wyświetla "00" i na chwilę kręci płytą w drugą stronę. Jaka może być przyczyna?

[adigrzelczak]

Andy na 57 stronie zamieścił zdjęcie z przeróbkami. Jeszcze brakujemi mostka którego zaznaczyłem na czerwono - jest potrzebny?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Gratuluję sokolego wzroku, tego mostka nie zauważyłem i ja go nie mam, ale układ działa bez tego. Przeanalizuj wszystko jeszcze raz, spróbuj zrobić zmianę powrotną czyli tak jak w oryginale z boomboxa jak zagra to nic się nie uwaliło. Ważna jest sekwencja napięć i chyba lepiej zasilać z zasilaczy , a nie z akku. miałem też problem kiedy napięcie na silniki pojawiało się wcześniej od tego , które idzie na staba.

[adigrzelczak]

Problem rozwiązany - przylutowałem BG 47uF/6.3V do nóżek staba. Układod razu wystartował. Nie miałem staba LT tylko LM - niby teżlow-drop ale jak widać nie jest najwyższych lotów. Zamówię niedługo nowego staba i zobaczę czy bedzie hulać bez konda.

[Krzych 2]

Na wyjściu każdego staba w jakiejkolwiek aplikacji powinien być kondensator, Andy zresztą tak jak widać na jego fotce dał BGNX 47u/6,3V. Ja mam tak samo z tym, że wlutowałem BGNX po drugiej stronie płytki. Zresztą te kondki to świerzość bezpośredniość i hektary przestrzeni w połączeniu z Multicapem RTX jest cud miód. Andy dał LT 1086 ct 5 Lineara, ja mam to samo , ale np. LM 2940 albo LM 1117 też się mogą sprawdzić. Warto popróbować . POWODZENIA !

[voivod]

Wiecie gdzie można kupić JVC EZ-31, EZ-51 lub jakiś produkowany nowszy z identycznym CD?

[adigrzelczak]

Ja też zalutowałemod drugiej stronu 2xBG Hq-Nx ale widać że jeden z nich nie był w tym miejscu co trzeba;-) Teraz wszystko działa i jestem happy:-)
