Robimy Moebius preamp ??

himan · 27 Grudnia 2007

Slyszalem ten lampowy pre na kiepskich czesciach i brzmial bardzo dobrze. Koszt wykonania niewielki. Lampy bardzo tanie. Zalaczam linki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**McGyver** · 27 Grudnia 2007

Toż to taki sam układ jak "Lampizator" Łukasza Fikusa.

himan · 27 Grudnia 2007

To nawet nie wiedzialem. Ale dokladnie to samo?

foxbat · 27 Grudnia 2007

himan, 27 Gru 2007, 20:05

>To nawet nie wiedzialem. Ale dokladnie to samo?

musi! mcg nigdY nie klamiE! :)

himan · 27 Grudnia 2007

Prawde powiedziawszy to nie widze tego ukladu na jego stronie.

buble_corp · 27 Grudnia 2007

-> himan

Nie dokładnie to samo, chodzi o sam rodzaj układu SRPP. W tym Moebius wykorzystano pentody 6aq5 przerobione na triody i to strasznie mocne, takie które stosuje się w końcówkach mocy.

himan · 27 Grudnia 2007

Hehe czyli jednak klamie:)

himan · 27 Grudnia 2007

Lisek chytrusek sie pomylil:)

pawcio · 27 Grudnia 2007

a jak z dostępnością parowanych lampek?

trafo mam, dławik też :) to można by się pokusić o pajączka

himan · 27 Grudnia 2007

W Polsce to ogolnie wszystkiego jest malo. Ale na ebayu niemieckim czy amerykanskim sa bez problemu. Kupilem kilka dni temu Telefunkeny wersje militarna 4 sztuki wyszlo 80 PLN:)

stmaniak · 27 Grudnia 2007

to zrobmy zbiorowe zamowienie na lampki

himan · 27 Grudnia 2007

Bez problemu to nie znaczy ze masz kazda ilosc z kazdego roku i kazdego brand-u. Nie ma wiekszego problemu z kupieniem 4 sztuk czasami i 8 sztuk. Wazne jest to, ze lampki stare NOS i za mala kase.

**toptwenty** · 27 Grudnia 2007

Mam taki, zrobiłem sobie rok temu, gra fantastycznie. Jeden problem - lampy muszą być bardzo dokładnie dobrane parami, inaczej daje brum.

Rodzaj lamp też jest ważny, u mnie najlepiej grają Sylvania, zielone litery, z magazynów wojskowych.

Załączam schemat.

Chętnie podzielę się różnymi praktycznymi uwagami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

himan · 28 Grudnia 2007

Toptwenty>> Jakich uzywasz kondensatorow w sygnale?

**toptwenty** · 28 Grudnia 2007

Radzieckie K75-24 2,2uF/200V.

himan · 28 Grudnia 2007

Ciekawe jak Mundorfy Silver/Gold by wypadly na ich tle?

**toptwenty** · 28 Grudnia 2007

Są zbyt kosztowne. Pewnie wypadłyby lepiej, bo już Auricapy poprawiły dźwięk mojego Moebiusa. Ale różnica nie była zbyt duża. A radzieckie zielone K75-24 kosztują tylko parę złociszów.

Drogie Mundorfy można dać pod warunkiem, że pozostałe elementy toru są również najwyższej klasy, inaczej to się nie opłaca.

K75-24 to są PIO, ale nie papier in oil tylko jakiś "polyethanol", czy coś w tym rodzaju.

Ostatnio dołożyłem im teflony FT-2 0,022nF/200V. Kiedy się wygrzeją, dźwięk może się poprawić (albo pogorszyć). Poczekamy, usłyszymy.

himan · 28 Grudnia 2007

Jesli Auricapy poprawily to czemu nie zostawiles w prempie?

**toptwenty** · 28 Grudnia 2007

Miałem tylko jedną parkę i zastosowałem je na wyjściu DAC. W DAC-u jest ciasno i trudno nawet wetknąć tam lutownicę, więc dałem tu mniejsze Auricapy. W Moebiusie jest dużo więcej miejsca na eksperymenty, tym bardziej że sam go zrobiłem.

Potencjometr to 50K Alps Black Beauty w układzie shunt-mode z rezystorem Riken 18K.

Na schemacie pokazany jest sprytnie podłączony transformator dla 110V, jeśli uzywa się trafa 220/240V, wtedy układ ze schematu się nie nadaje. Pan Jaśko w Katowicach www.kt66.prv.com ma na składzie trafo toroidalne, które powinno tu pasować. Dławik mam taki jak na schemacie, prosto od Hammonda w Anglii. Resztę elementów łatwo zdobyć. Zostały mi też szybkie diody, jeśli ktoś ma ochotę, to moge odstąpić.

**toptwenty** · 28 Grudnia 2007

Prawidłowy adres Pana Jaśko:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

himan · 29 Grudnia 2007

Jesli chodzi o diody to rok temu chcialem wymienic diody w mostku w moim wzmaku z lat 70tych Audio Research na 6550.

Kupilem IXYSy ogolnie bardzo chwalone. Efekt byl taki, ze barwa sie popsula, dzwiek stal sie szybszy nieco ale mechaniczny, niemuzykalny.

Takze tu jestem bardzo ostrozny.

**toptwenty** · 29 Grudnia 2007

Ja mam na zbyciu diody takie jak na schemacie.

Oznaczenie trafa zasilającego Hammond na schemacie dotyczy modelu na 110 V i dlatego nie nadaję sie na 220V.

marekzawa · 29 Grudnia 2007

toptwenty

A co tu sprytnego i dlaczego dla zasilania 230V ma się ten układ nie nadawać ?

**toptwenty** · 29 Grudnia 2007

Jeśli kupisz trafo firmowe AMVECO takie jak na schemacie, to nie będzie pasowało, gdyż jest to trafo na 110/117 V. Schemat zasilania jest prosty, tylko OZNACZENIE trafa jest mylące.

Załączam schemat elektryczny połączeń na w/w trafie firmowym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

himan · 29 Grudnia 2007

Jakie najlepsze trafo zakupic?

marekzawa · 29 Grudnia 2007

toptwenty

Teraz OK.

**toptwenty** · 29 Grudnia 2007

Transformator TS-2729 40VA na stronie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ja zamówiłem w toroidy.pl, nie mieli takiego na składzie, więc musiałem poczekać, ale zrobili je bardzo dobrze. Było droższe niz w kt66.prv.

Dlawik mam taki jak na schemacie.

W oryginale Moebius ma żarzenie z osobnego trafka, co widać na zdjęciach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

łukasz · 2 Stycznia 2008

ma ktos moze komplet częsci na zbyciu ??

pzdr. Łukasz

łukasz · 1 Maja 2008

Witam.

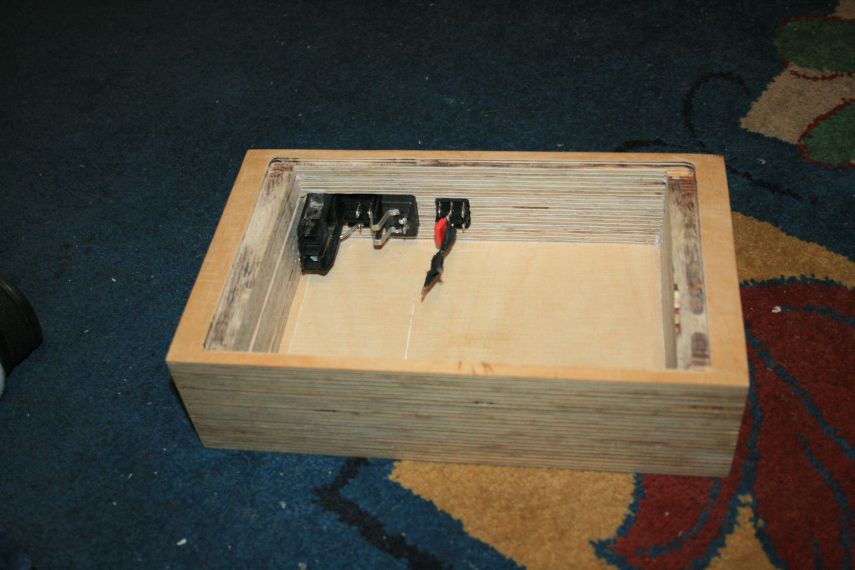

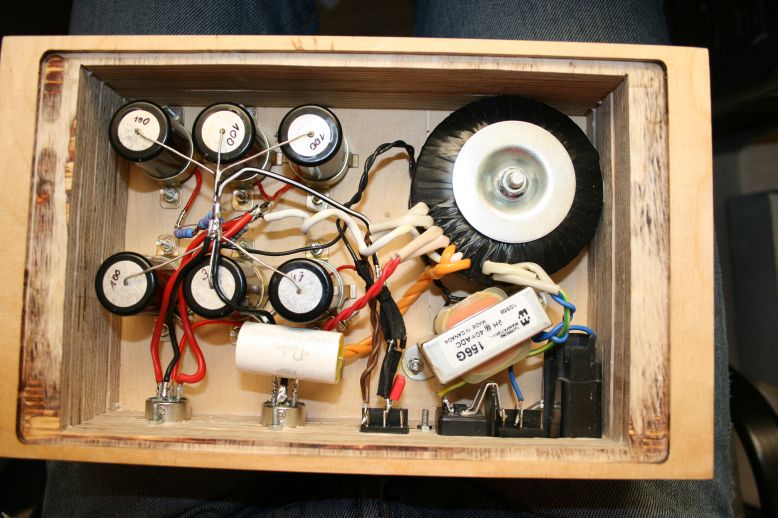

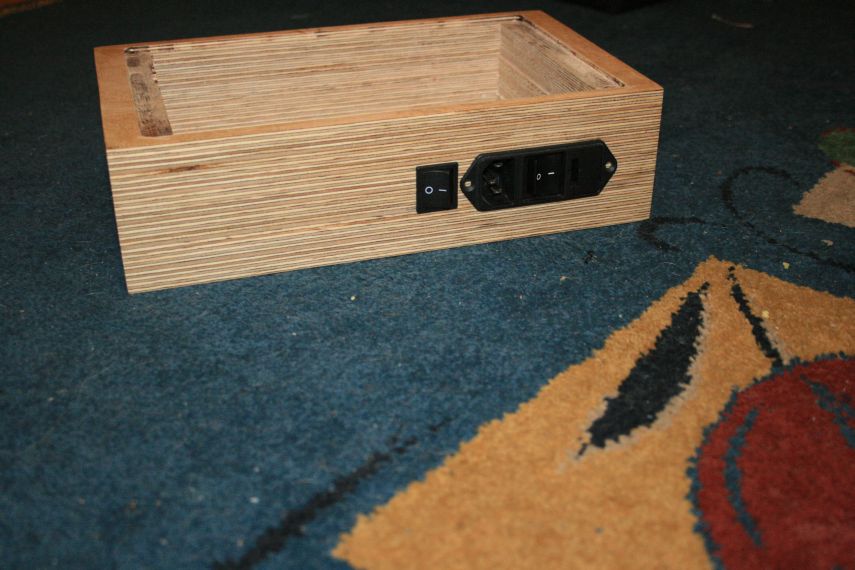

Musze sie pochwalić ze zrobilem ten układ i odpaliłem i gra :) jeszcze troche rzeczy jest do skonczenia, mianowicie przykrywki na zasilacz i na pre i zamontowanie ukłodów zdalnego sterowania. ale generalnie gra juz i ma sie dobrze :)

Oczywiście gdyby nie pomoc i rady pana Wiesława ( nick Toptwenty ) to pewnie dalej by cos z tym bylo nie tak :)

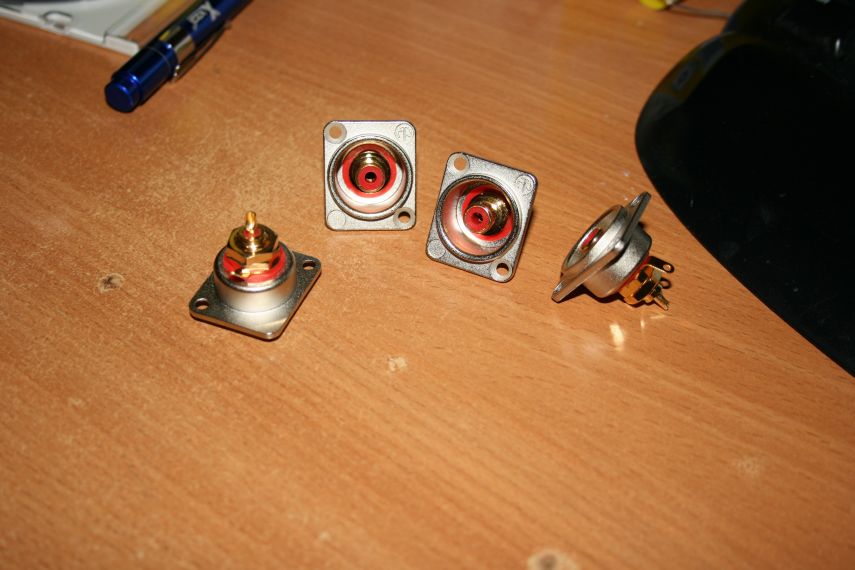

fotki w załacznikach

pzdr.Łukasz
