Ponownie AVALON CERAMIQUE diy

[americano]

A nie szkoda Ci możliwości zrobienia skuteczniejszej kolumny? Pewnie Avalon też lada moment zrobi skuteczniejsze eidolon mkII :)

[voldemort]

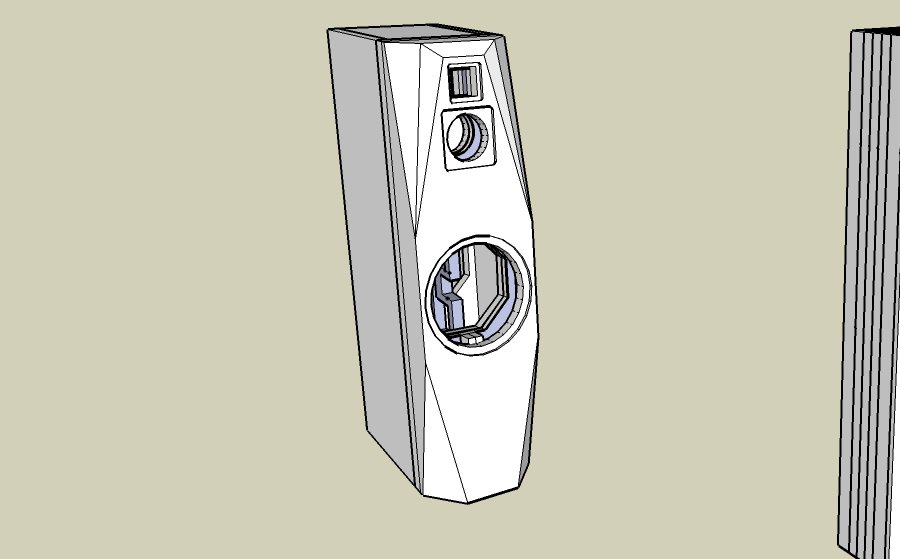

powiedzmy bedzie to tak wygladac takie wzmocnienia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[henrykpiątek]

Od wielu lat znana objętość dla Etona 11"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[henrykpiątek]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[henrykpiątek]

Jeszcze jeden przykład dla Etona 11"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

11-581/50 HEX order no. I-750619 EUR 285,00

25 cm bass driver with kevlar cone.

power handling (continuous/programme) = 150 / 250 W

resonance frequency fs = 21 Hz

impedance R = 8 Ohm

sound pressure level SPL = 91 dB (2,83V; 1m)

DC resistance Re = 5,2 Ohm

force factor BL = 12,4 N/A

voice coil inductance L = 1,18 mH

effective piston radiating area Sd = 366 cm2

effective mechanical mass incl. air load 67 g

equivalent volume of compliance Vas = 153 l

total Q factor Qts = 0,3 (Qms=6,68, Qes=0,31)

maximum peak linear excursion vibration xlin = +/- 5 mm

mounting diameter d = 244 mm

overall diameter d = 266 mm

mounting depth (not countersunk) t = 95 mm



recommended cabinet 1:

closed cabinet with 21 L volume

from 56/35 Hz (-3dB/-8dB)



recommended cabinet 2:

62 L volume bass reflex cabinet

with HP100 reflex tube, 40 cm long.

from 31/24 Hz (-3dB/-8dB).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[henrykpiątek]

I jeszcze jeden-http://www.sac.de/sac/Files/Download/Tests/Duetta_aktiv-neu.pdf

[Elberoth]

Modyfikowany Eton (ten z dodatkowym pierścieniem) jest tylko w Diamondach. Zwykłe Eidolony mają chyba zwykłego Etona (przynajmniej tak z zewnątrz wygląda).



Poza tym mam nadzieję, że zauważyłeś, że zrobiłeś o jedno przełamanie na skosach za dużo. W orginale jest tylko na górnym skosie, a u ciebie też na bocznych.



Klon Opusów Ceramique może mieć przewagę impedancyjną. Z tego co pamiętam min imp w Ceramique to 5,6 Ohm a w Eidolon to 3,6 Ohm. Dla lampy to zawsze lepiej.

[voldemort]

nie to jest jedno prze łamanie na skosie tylko podkreślone i tak wygląda

[voldemort]

juz lepiej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Elberoth]

na tym oststnim rysunku jest już dobrze

[Matthew]

powiem wam ze te skosy trochę dają dobrego ... brzmieniowo oczywiście..

[voldemort]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Technologia

Jeśli przyjmiemy, że trzeba osiągnąć równowagę tonalną, równowagę pomiędzy absolutną energią dźwięku a



częstotliwością, jej osiągnięcie będzie istotne tylko wtedy, gdy głośnik nie będzie podbarwiał dźwięku. Prawdopodobnie dlatego Avalon głosi ideę "najkrótszego możliwego dla głośników dynamicznych czasu



wygasania sygnału", stosując zasadę, według której energia magazynowana w głośniku musi szybko opadać do niskiego progu. Wszystkie części głośnika wpadają w wibracje w czasie jego pracy, ale (z wyjątkiem membran)



wibracje te muszą być w sposób rygorystyczny kontrolowane. Jednym z celów Neila Patela było zbudowanie kolumn o szumie niższym, niż w konstrukcjach konkurencyjnych, po to, aby subtelne, ciche detale były słyszalne



przy wszystkich poziomach głośności. Obudowa zbudowana jest przede wszystkim z MDF-u, zawiera połączone ze sobą, wielowarstwowe elementy, o grubości do 150 mm, a także wiele wzmocnień. Skrzynie stanowią



jednolitą, niepodatną na rezonanse platformę, która jest rusztowaniem dla trzech głośników, uważnie wybranych z oferty niemieckich specjalistów - Accutona i Etona. Wszystkie głośniki tłoczą masy powietrza,



przenosząc częstotliwości wykraczające daleko poza wymagany zakres. Przetwornik basowy Etona ma średnicę 270 mm, odlewany kosz i bardzo sztywną membranę z Kevlaru i Nomexu. Pracuje do częstotliwości kilkuset Hz.



(...) Średniotonowiec to wklęsła kopułka Accutona z membraną ceramiczną (...). Pasmo przenoszenia tego głośnika jest nadzwyczajne - rozciąga się od 100 Hz do 10 kHz. Ultra lekki tweeter również wykonany jest z



samego materiału ceramicznego. Przenosi częstotliwości od 900 Hz do 45 kHz. (...) Częstotliwości rezonansowe każdego z tych głośników leżą poza zakresem ich pracy. W przetwornikach nie jest magazynowana żadna



energia, ich wewnętrzną szybkość porównywać można do szybkości elektrostatów. Brak magazynowania energii dotyczy również basu. (...) Otwór wentylacyjny bass refleksu strojony jest tak, aby poszerzyć zakres najniższego



basu i wspomóc przetwarzanie niskich częstotliwości przez cały system. Dlatego 75 litrowa obudowa strojona jest na bardzo niską częstotliwość 19 Hz i jest całkowicie pozbawiona subiektywnego basowego "przewalenia".



System jest tak zaprojektowany, by korygować opóźnienia czasowe - geometria obudowy i zwrotnica są dopasowane do siebie, aby fale dźwiękowe docierały do słuchacza we właściwym czasie i miejscu. Kolumna



promieniuje dźwiękiem o niskich dyfrakcjach, charakterystyka przetworników i zwrotnice dostosowane są do osiągania równowagi tonalnej przy naturalnych poziomach dźwięku (a nie przy poziomach hi-fi). W pokojach



średniej wielkości Eidolon powinien grać z głośnością do 108 dBA. (...)









i niech ktos nie mówi ze eton nie jest modyfikowany bo jak go można zestroić do 19 hz !!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PiotrSz]

cyt.: "energia, ich wewnętrzną szybkość porównywać można do szybkości elektrostatów. Brak magazynowania

>energii dotyczy również basu. (...) Otwór wentylacyjny bass refleksu strojony jest tak, aby

>poszerzyć zakres najniższego"



Większość tego co zacytował voldemort to marketingowy bełkot producenta i dystrybutora, ale ten cytat u góry to już bije wszystko. Jaki, powtarzam jaki brak magazynowania energii ! Schemat zastępczy głośnika z transformacją części akustycznej na mechaniczną -> i dalej mechanicznej na elektryczną to układ opisany równaniami różniczkowymi 3 rzędu gdzie Z DEFINICJI MA MIEJSCE GROMADZENIE ENERGII zarówno w części elektrycznej -> Le jak i mechanicznej -> Lme, Cme na schematach Thiella Smalla.



A, że można gromadzenie energii ograniczać kosztem zejścia (niskie strojenia obudów, generalnie chodzi o strojenia BE4 i QB4 z parametrem B > 2) to się zgodzę, ale żadne zejście do ZERA.



Jedyny sposób na zerowe gromadzenie energii w części mechanicznej to unieruchomienie na stałe membrany, tylko że wtedy głośnik w ogóle przestaje przetwarzać :-)

[henrykpiątek]

voldemort, 12 Sty 2008, 12:30

>i niech ktos nie mówi ze eton nie jest modyfikowany bo jak go można zestroić do 19 hz !!!!

Jeśli rzeczywiście jest to tak inny głośnik, a nie ten jaki jest w katalogu Etona, to i tak został wyprodukowany przez Etona , a nie aż tak bardzo zmodyfikowany przez Avalona. Czasem w różnych materiłach można spotkać głośniki Etona o zupełnie różnych parametrach niż te które produkowane są obecnie.

I jeszcze "moje" skosy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[voldemort]

tak Elberoth,



Elberoth, 11 Sty 2008, 02:46



>Modyfikowany Eton (ten z dodatkowym pierścieniem) jest tylko w Diamondach. Zwykłe Eidolony mają

>chyba zwykłego Etona (przynajmniej tak z zewnątrz wygląda).

>

>Poza tym mam nadzieję, że zauważyłeś, że zrobiłeś o jedno przełamanie na skosach za dużo. W orginale

>jest tylko na górnym skosie, a u ciebie też na bocznych.

>

>Klon Opusów Ceramique może mieć przewagę impedancyjną. Z tego co pamiętam min imp w Ceramique to 5,6

>Ohm a w Eidolon to 3,6 Ohm. Dla lampy to zawsze lepiej.

[voldemort]

henrykpiątek, 12 Sty 2008, 14:20



>voldemort, 12 Sty 2008, 12:30

>>i niech ktos nie mówi ze eton nie jest modyfikowany bo jak go można zestroić do 19 hz !!!!

>Jeśli rzeczywiście jest to tak inny głośnik, a nie ten jaki jest w katalogu Etona, to i tak został

>wyprodukowany przez Etona , a nie aż tak bardzo zmodyfikowany przez Avalona. Czasem w różnych

>materiłach można spotkać głośniki Etona o zupełnie różnych parametrach niż te które produkowane są

>obecnie.

>I jeszcze "moje" skosy.







jakoś mało masywnie to wygląda front chyba 56 mm na oko wzmocnienie jedno tez i niema fachy

[voldemort]

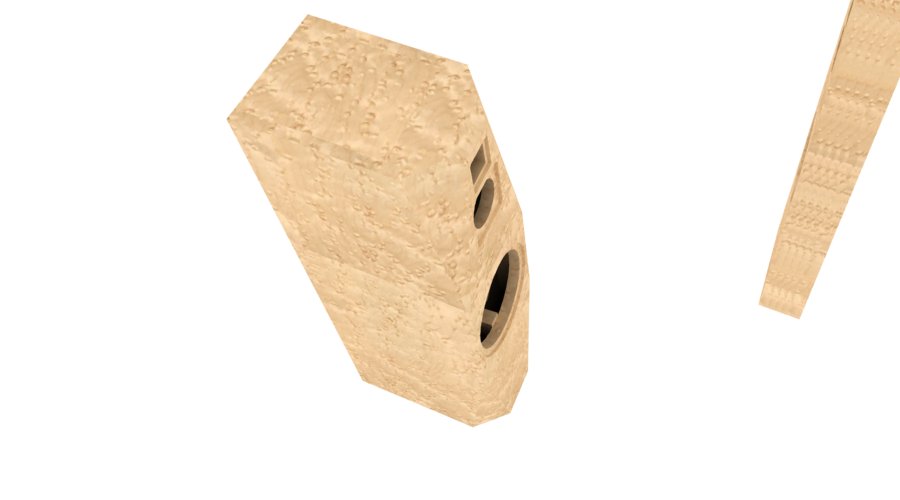

zobacz jak to bedzie u mnie wyglądało

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[henrykpiątek]

voldemort, 12 Sty 2008, 14:36

>jakoś mało masywnie to wygląda front chyba 56 mm na oko wzmocnienie jedno tez i niema fachy

-Bez przesady z tą grubością frontów -6cm, a wzmocnień w sumie z pięć, i nie ma czego?-fachy?-co to jest?

[voldemort]

pracujesz jako stolarz i nie wiesz co to facha to łaczenie na środku wieńców a front w orginale ma 15 cm

[henrykpiątek]

voldemort, 12 Sty 2008, 14:38

>zobacz jak to bedzie u mnie wyglądało

No ładnie, ale kupa roboty więcej, czy się to przełoży na dużo lepszy dżwięk?

[voldemort]

czy ktoś ma prawdziwe wymiary avalon eidolon bo na rożnych stronach różnie podają dlaczego się juz zamotałem :)

[voldemort]

henrykpiątek, 12 Sty 2008, 14:47



>voldemort, 12 Sty 2008, 14:38

>>zobacz jak to bedzie u mnie wyglądało

>No ładnie, ale kupa roboty więcej, czy się to przełoży na dużo lepszy dżwięk?







szczerze nie wiem ale będę miał chociaż czyste sumienie że chciałem dobrze :)



a tak na prawdę to che maksymalnie usztywnić obudowę podejrzałem oryginał widocznie po coś zarobili tyle wzmocnień nieprawdaż

[henrykpiątek]

voldemort, 12 Sty 2008, 14:54

>a tak na prawdę to che maksymalnie usztywnić obudowę podejrzałem oryginał widocznie po coś zarobili

>tyle wzmocnień nieprawdaż

Może i prawda. Kto tam wie.

[voldemort]

ten pan wie na pewno Neil Patel ale jak znam życie to nam niepowie :)

[saczek_XTRM]

>>voldemort, 12 Sty 2008, 15:02



Avalon ma na jakiej wysokości kopółkę wysokotonową? (prostopadle do podłogi do osi głośnika)

[voldemort]

...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[saczek_XTRM]

tyle że to do średniotonowego a ja chciałem wiedzieć do wysokotonowego..

[voldemort]

sorki juz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[voldemort]

zobaczcie to

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zibii]

No i gościu poradził sobie w warunkach domowych tylko ten ich język.



Może też sobie zrobię takie Avalony. Ciekaw jestem jak by to grało na seasach aluminiowych 22cm na niski i 15 cm na średni i jakiś tam wysoki. Co myślicie o tym.
