Lampówka - zaczynamy budowę

[wojtekr]

Może jest ktoś chętny na coś takiego lub podobnie prostego? Czy to będzie grało kiepsko, że temat ucichł?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pietro4]

>rozz

pozostaje mi tylko powiedzieć "a nie mówiłem ? "

>wojtekr

to nie będzie hajend , ale będzie brzmiało rewelacyjnie:)

Pozdr

[Music]

wojtekr,



buduj ten uklad, ma spory potencjal.

Gram na nim prawie 3 miesiace jednoczesnie tuningujac. Jesli zlozysz go na dobrych czesciach zagra rewelacyjnie.

[wovo]

Kurde ale to będzie mimo wszystko słabiutkie :( Normalnych kolumn raczej przy rockowiźnie nie pociagnie.

[wojtekr]

Nigdy nie robiłem nic z lampami (poza nocnymi) nie bardzo wiem co i jak. Nawet nie wiem co się gdzie podłącza do tych uśmiechniętych buziek ze schematów. Może ktoś jest jeszcze chętny- zawsze raźniej.



Music

A co trzeba w takim wzmacniaczu jeszcze robić po polutowaniu wszystkiego- jakieś strojenie czy coś?

[wojtekr]

OK, może rzeczywiście spróbuję. W związku z tym mam parę pytań:



Czy 300 V jest to wartość nominalna? Jaka jest tolerancja?

Rozumiem, że będę potrzebował 2x Ecc81, 2xEL84 i 1x5U4?

Co to jest za transformator OT 5K?

[tubedremer]

Sam się przymierzam do budowy mojej drugiej "lampy" i też się zastanawiam "którą". Analizując projekt z postu rozpoczynającego ten wątek (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) doszedłem do takich samych wniosków jak wovo - dokładając tylko trochę więcej można się pokusić na bardziej zadawalający efekt (transformatory i obudowa chyba kosztują najwięcej). Ponieważ nie jestem biegły w tej dziedzinie nie mogę się podjąć wykonania projektu niesprawdzonego, do tuningu itp. Sam nie zmienię schematu, nie dobiorę elementów, nie przeprojektuję układu. Projekt powinien być w miarę dobrze udokumentowany, mieć sprawdzony schemat i zestawioną kompletną listę elementów.



Z tego względu wytypowałem trzy projekty,które moim zdaniem spełniają te kryteria.

1 - Wzmacniacz na triodzie 6n13s zamieszczony w Elektronice Praktycznej nr 08/2005 - dyskusja na jego temat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2 - Wzmacniacz PP na EL34 - opisany

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

3 - Wzmacniacz proponowany przez Dzikoosek'a i McGyver'a Concertino - opis

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Długo się zastanawiałem nad konstrukcją na triodzie 6n13s. Układ stosunkowo prosty, transformatory producenci mają dedykowane do tego układu (Telto i Ogonowski) i nie tani - dwa zasilacze, być może dwie obudowy. Przeciwnicy twierdzą, że rzeczona lampa ma bardzo duży rozrzut parametrów i dlatego skonstruowanie dobrze działającego modelu jest trudne. Ponadto ponoć projekt ma błędy. Ale już kilku ludzi ten wzmacniacz zbudowało i są bardzo, bardzo z niego zadowoleni (a przecież to jest najważniejsze).



Z pozostałych dwóch, Concertino ma jednak lepiej zdokumentalizowaną budowę. I dlatego uważam, że jego budowa odbędzie się najszybciej, najpewniej i przyniesie najlepsze efekty. Pod warunkiem jednak, że nie będzie żadnych zmian w projekcie (no może za wyjątkiem transformatorów głośnikowych na EI, choć i tak nie wiem czy warto). Więc lampa 6L6 (autor zresztą pisał dlaczego - ponoć EL34 ma większe zniekształcenia), zasilacz lampowy (na półprzewodniku potrzeba byłoby przeprojektować cały układ zasilania). Klarowny schemat, dokładny opis krok po kroku, wiadomo co, gdzie i dlaczego, jakie mają być napięcia, jaki wykres na oscyloskopie. Widać, że autor ma wiedzę i doświadczenie. Nic nie odbywa się przypadkiem. A wzmacniacz ma dobre parametry (małe zniekształcenia, stosunkowo duże wzmocnienie).



Dlatego proponuję wrócić do kilku postów wcześniej i nie szukać "dziury w całym". Wiem z własnego doświadczenia, że najgorszym wrogiem dla ustalonego budżetu i efektu końcowego są zmiany. Moim zdaniem Concertino!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekr]

kupiłem kiedyś pre lampowy i tam były dwa takie trafa jak na zdjęciu o symbolu 0-TT-225-00-F

ale nie wiem dlaczego maksymalne napięcie jakie daje to 22V. Przy podłączeniu takim jak na zdjęciu:



Czerwone 220

czarny i niebieski

żółty i niebieski



na czarnym i żółtym jest około 8V i tyle było podłączone do układu. Układu nigdy nie odpaliłem więc nawet nie wiem czy działał i czy był dobrze zmontowany. Teraz przypomniałem sobie o nim bo może chociaż trafa są do wykorzystania.

Z układem dostałem dwie lampy ECC82

[wojtekr]

jeszcze zdjęcie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AmadeosFather]

Troszeczkę ochłonąłem i zastanawiałem się czy nie popełniłem falstartu rzucając się na lampę, ale nadal chętnie przyłącze się do projektu który będzie wykonywany przez grupę ludzi .

Nawet jeśli nic z tego nie wyjdzie, to dzięki temu wątkowi nauczyłem się niejednego, tak czy inaczej nie poszło to na marne .

Dziękuję i pozdrawiam

[wojtekr]

Ja też chętnie, może ktoś odpowiedzialnie rzuci nam jakiś schemat?

[andrzej analogowy]

Cytowany wcześniej układ Erno Borbely na 6C33C jest:Doskonale opisany,startuje od pierwszego kopa,jest niedrogi i gra rewelacyjnie.Jeżeli zastosuje się sprawdzone/czytaj:pomierzone/elementy i wykona dokładną kopię płytki drukowanej nie ma żadnych problemów.Dla wszystkich którzy będą mieli jakieś problemy w trakcie budowy służę na prv.

[wojtekr]

O tym mówimy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AmadeosFather]

Cena mnie zabija :(

[andrzej analogowy]

Mówimy o tym układzie na diabełkach!..

[wojtekr]

napisz wycenę

[wojtekr]

możesz podzielić się wyceną

[Music]

wojtekr, 9 Lut 2008, 16:06





>Czy 300 V jest to wartość nominalna? Jaka jest tolerancja?





Podane w schemacie napiecie jest zbyt wysokie, ja mam 280 i zeby na anodzie nie bylo zbyt duze musialem dac w torze rezystor. C 220uF to u mnie 2x100uF, miedzy nimi jest rezystor.

250V bedzie w sam raz.



>Rozumiem, że będę potrzebował 2x Ecc81, 2xEL84 i 1x5U4?



1 szt ECC81 - to jest duotrioda, jedna polowka obsluguje lewy kanal, druga prawy.

Chyba ze uruchomisz uklad jako monobloki ( warto! ), wtedy potrzebujesz dwie lampy sterujace, ale musisz tez miec dwa trafa zasilajace i dwie lampy prostownicze. Kondensatory w zasilaniu tez x2.

Na poczatek mozna uruchomic uklad z jedny trafem sieciowym, jak sie spodoba to "tuning".

Zamiast 5U4G mozesz dac tanszy odpowiednik 5C3S.



>Co to jest za transformator OT 5K?



5k to rezystancja transformatora, do uruchomienia nie jest to wartosc krytyczna, zagra na mniejszej jak tez przy wiekszej wartosci, ale docelowo powinno to byc 5k.

Jakis czas temu kupilem takie trafa na Allegro, zreszta od jednego z forumowiczow - pozdrawiam :) Nie napisze od kogo bo zostane posadzony o reklame ;) dalem za nie 250zl. Stosunek jakosc/ cena rewelacja!

Mozesz kupic tez od Ogonowskiego, ale tam bedzie drozej.

Bywaja tez polskie wiekowe trafa z demontazu, ale zazwyczaj to chlam. Choc do uruchomienia moga byc, to dobrego dzwieku z tego nie bedzie.



Uklad jest tak prosty ze nie sposob go nie uruchomic.

Wartosc C i R w katodzie EL z tego co sie ostatnio dowiedzialem powinna byc inna, ale z takimi wartosciami jak na schemacie tez gra doskonale, przynajmniej z wysokoefektywnymi glosnikami.

Z C 220uF i R 130R uklad moze rozwinac wieksza moc. Jeszcze tego nie sprawdzalem bo taka moc jaka ma w tej chwili zupelnie mi wystarcza, ale testy sa w planach.

Wzmacniacz jest bardzo "przejrzysty" i czuly na zmiane praktycznie kazdego elementu, dzieki temu mozesz pozniej dopasowac brzmienie do wlasnych preferencji - swietna zabawa gwarantowana :)

[jascha_violin]

Witam Kolegów!

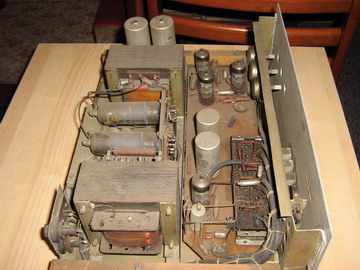

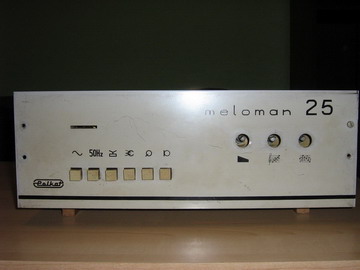

Pytanie które mam może nie do końca związane jest z budową lampówki - bo w sumie jest ona już zbudowana... ;-) Chodzi mi o to, że odziedziczyłem wzmak mono MELOMAN 25 w stanie jak widać i chciałbym nadać mu nieco blasku... Wypolerować panel, pokryć na srebrno, boczki wyszlifować i okleić jakąś ładną drewnianą okleiną, może zamiast tych otworów na górze wstawić dużą metalową siatkę, żeby lampki widać było... Może ktoś z Kolegów mi doradzi, bo nie mam zupełnie doświadczenia w takich "zabawach" - zdaje się na pomysłowość szanownych Forumowiczów...

DZIĘKI I POZDRAWIAM!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[esh0]

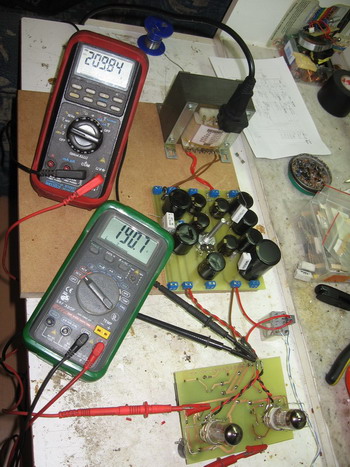

A ja w końcu znalazłem czas na ruszenie swoich (do czasu :) ) diabłów.



Czytając teorię nt. wzm. lampowych wyczytałem, że lampy wyjściowe nie lubią pracy bez obciążenia, toteż często na czas uruchamiania stosuje się sztuczne obciążenie na wyjściu transformatora. Jednak rozmawiając z p. Ogonowskim uzyskałem informację, że jest to zbędny i spokojnie można uruchamiać wzmacniacz na nieobciążonym transformatorze wyjściowym - prawda to?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Music]

esh0,



teoretycznie mozna uruchomic bez obciazenia, ale jednoczesnie bez wysterowania tzn. sygnalu na wejsciu.

Moze sie jednak zdazyc ze zle zlozony uklad sie wzbudzi, wtedy jest ryzyko przebicia w uzwojeniu pierwotnym.

Najbezpieczniej podlaczyc jednak jakikolwiek glosnik, slyszysz wtedy od razu jesli cos jest nie tak.



Do prob mam starego tonsila, taki glosnik dyzurny, jesli uruchamiam nowy uklad lub cokolwiek w nim zmieniam zawsze najpierw sprawdzam na tym glosniku.

[andrzej analogowy]

Kup 4 oporniki 25-35 omów na 5 W takie ceramiczne kostki.Połącz je równolegle i wlutuj na czas uruchamiania do wtórnego w trafie,i masz problem z głowy.A

[esh0]

No i tak właśnie zrobiłem - chociaż na razie mam 4r7/5W, ale zaraz poszukam inne, żeby trochę większej mocy rezystor zrobić. Przyznam, że cholernie duży ten wzmacniacz będzie... a to jeden kanał :)



Jeszcze jedno pytanie - czy anodowe dla 6n1p/6n2p oraz anodowe dla 6c33c mogą być włączane w tym samym momencie, czy lepiej gdyby któreś z nich pojawiło się pierwsze? Oczywiście oba po pewnym czasie od włączenia żarzenia lamp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[esh0]

Uruchomiłem. Działa. Gra. Pięęknie gra, naprawdę mi się podoba :) Żywo, detalicznie, mięciutko, nie męczy nawet przy ostrym graniu...



Ale brumi ;/ Brum zwiększa się wraz ze zgłośnianiem potencjometru... Raczej jest to 100Hz. Może to wina nie stabilizowanego żarzenia - trzeba będzie powalczyć. Jakieś rady?

[Music]

Sprobuj symetryzacji zarzenia. 100R do obydwu przewodow zasilajacych zarnik i razem do masy.

Ale to chyba nie od zarzenia ten brum jesli zwieksza sie z glosnoscia.

[digi58]

*Witam,jeżeli żarzenie jest zrobione napięciem zmiennym musisz zrobić symetryzacje żarzenia do masy mozna to zrobić też potencjometrem widzę ,że jakiś masz przy zasilaniu potencjometr .



Pozdrawiam

[esh0]

Więc tak - dałem symetryzację 220ohm dla 6NxP - trochę zmniejszyło bzyczenie.



Potencjometr jest od ustawiania napięcia siatki 6C33C.



Tak wygląda schemat zasilania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[esh0]

Hmm... Sprawdziłem czy coś się zmienia po odłączeniu żarzenia z trafa i ciągnięcia prądu z kondensatorów - nic się nie zmieniło...

[pawcio]

żarzenia to może nie odłączaj.

jak masz jakieś wolne części to spróbuj dodać do anodowego jeszcze jedną gałąź RC

[Music]

esh0,



plytka jest Twojego projektu, czy to sprawdzony uklad?
