LM3886 PA100 - zamówienie na PCB

[Krawiec]

Dzikoosek



a moze bys sie tak kolego odezwal do mnie, bo zamowiles uklad na jednej z list i cisze :-/



Pozdrawiam

[conri]

>>Krawiec

A co zostało w spadku po Dzikoosku.

Info >>> na PW

[veteran]

Znalazłem 8 druków wzmacniacza i 11 zasilacza.



Płytki są niewielkie. Każda z nich ma 68mm x 42mm. Na poniższych zdjęciu dokładni widać wzmacniacz od spodu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Reserve 2 x Zasilacza

[veteran]

A tak to można 'obsadzić':

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[loszmi]

Veteranie, myślałeś, aby zrobić płytkę pod 2 LM z buforem?

[veteran]

Myślałem, ale takie podejście wydało mi się bardziej uniwersalne ;)

[Irek350]

Witam



Jeśli można to poproszę komplet płytek do stereo.



Pozdr.

[Irek350]

Albo nawet dwa komplety do stereo.

(nie doczytałem jaka jest cena kompletu płytek)

[kw]

Jestem chętny na 2 płytki do wzmacniacza.

[veteran]

Zebrałem się i sprawdziłem ile kosztowały druki – wyszło 9zł za płytkę wzmacniacza i 5 zasilacza. Mam tylko kilka sztuk więc jeżeli ktoś jest zainteresowany skorzystajcie z formularza na mojej stronie i dajcie znać.

[kolczas]

Loszmi,

>Acha, mój pierwszy PA100 gra już 3 dzień. Po wstępnych pokasływaniach kondensatorów w czasie nie

>podawania sygnału, teraz jest cichutko. Wzmak ładnie gra.



Jestem po dopaleniu pary LM3886 w jednym z kanale. Pojedynczo LM grają jak należy, ale gdy je połączyłem (zaraz po rezystorach 0,1 ohm) to zaczęło to szeleścić i warczeć w głośniku, dość głośno, wyłączyłem. Czy to właśnie jest "pokasływanie kondensatorów" i z czasem ustąpi?

Spróbuję jak to się zachowuje przez większej wartości rezystor, bo coś mi tu śmierdzi.

[loszmi]

Kurcze nie wiem.



Wielu kolegów miało spore problemy z tym wzmakiem, a jako początkujący wcale.



To pokasływanie, to miałem na jednym zasilaczu na dwie końcówki. Szeleściło troszkę kilka godzin, ale bardzo cicho. Teraz wzmak gra po kilka godzin codziennie od bardzo dawna i jest absolutnie cicho.

Ale zmieniłem zasilanie na dwa oddzielne trafa i dałem inne kondensatory. Nie wiem jak Ci pomóc.



Veteran, zrób płytkię na 2xLM z buforkiem...

[Kamyk1980]

Wita



Jak druki są jeszcze dostępne to można się przyłączyć do zamówienia 2x wzmacniacz i 2x zasilacz



Pozdrawiam

[loszmi]

Pkrecz, czy myślałeś nad płytką?

Jeśli myślałeś, to może buforek? Nie wiem co się tak uparłem, ale to chyba dobra sprawa.

Poprawcie mnie jeśli się mylę.

[loszmi]

Aha.



Sprawa zasilania. Płytki zasilacza Warriora są bardzo fajne. Wymagają tylko 2 zworek i druk jest jednostronny - tańszy.



Piszę o tym, bo kilka takich płytek by mi się jeszcze, i Wam zapewne przydało, chociażby do LM4780, w którym nie ma miejsca na duże kondy, i wielu innych projektów ze sporym zasilaniem symetrycznym.



Jedna modyfikacja, to aby wlazły kondy o średnicy 35mm, bo obecnie wchodzą chyba tylko 30mm (i uwzględnić dodatkowe otworki pod różny rozstaw złączy).



Więc jeśli ktoś ten temat ruszy, to min 4 płytki biorę na bank.

[jaman7]

jaki może być największy gain w wersji równoległej bezpieczny, obecnie mam 20k/1k według

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) i właśnie z tym muszę więcej podkręcić aby mieć ta samą głośność w porównaniu do wersji pojedynczej gdzie gain miałem 100k/2,7k. Fakt pa100 fajnie gra, ma większą moc co jest na plus i teraz lepiej napędza głośniki, z odpaleniem nie było problemów czy efektów z tak zwanym wygrzewaniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eljelj]

Zapytać się nie zaszkodzi.

Jestem chętny na komplet płytek (2xwzmak+2xzasilacz) Czy coś jeszcze zostało?

pozdr.eljelj

[arturp]

Gdzieś czytałem wpis ( chyab Petera Daniela ) ,że rezystory wyrównujące ( 0,1R 3-5W 0 nie sa konieczne i wzmacniacz na dwóch LM3886 połaczonych równolegle gra bez nich prawidłowo . Co o tym myślicie ?

[kw]

Będzie grał tylko mogą się bardziej grzać. Najlepiej gdyby były "parowane" dla jednakowego DC na wyjściu.

[arturp]

Nie wiem czy to sa parowane bo to LM4780 zawierajacy dwa LM3886 . Robie go w konfiguracji równoległej .

[jaman7]

Dobrze by było aby były z jednej serii,, u siebie zauważyłem właśnie teraz bo na jeden kanał dałem z dwóch rożnych serii , jeden jeszcze z białym napisem a drugi z nowej serii rohs ze srebrnym bladym napisem i niestety więcej się grzeje, przy skręconym potencjometrze na zero , bez podłączonego kabla rca i temperaturze około 50°C 8,6mV. Natomiast drugi kanał para z tej samej serii białymi napisami w tych samych warunkach 6mV i gra głośniej i mniej się nagrzewa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kw]

U mnie też były z jednej serii i miały różne DC na wyjściu-niewiele się różniły ale zawsze to coś przez co lm'y będą się bardziej grzały.

[loszmi]

mój wzmak zostaje przeniesiony do docelowej obudowy.

Stąd pytanie, która topologia jest najwłaściwsza?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[loszmi]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[loszmi]

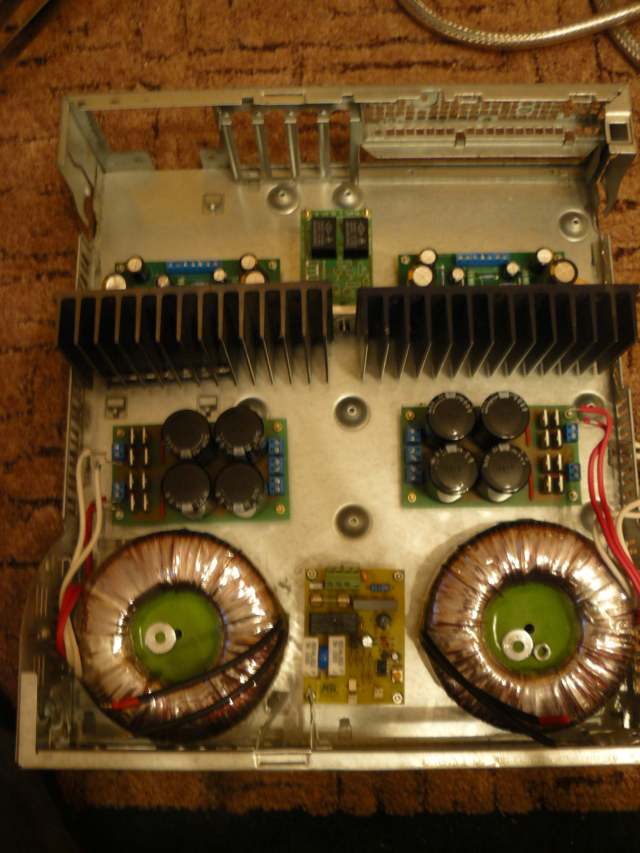

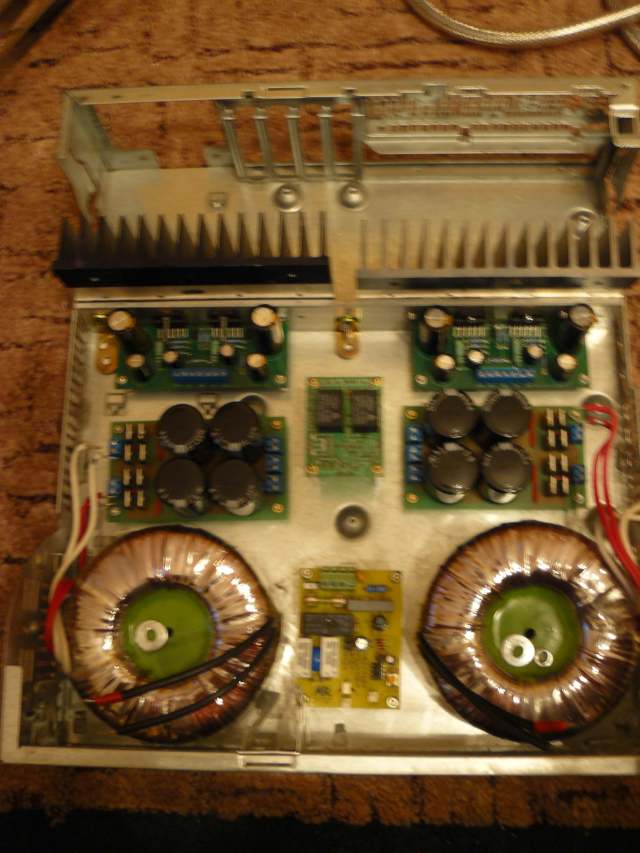

1. Pełna izolacja od zakłóceń zasilania, krótkie przewody sygnałowe i głośnikowe puszczone przez opóźnione załączanie. Istnieje sprzęg termiczny - jeśli ma znaczenie. 230V do trafa idzie pod opóźnionym. Radiatory nagrzewają kondensatory zasilania.



2. Brak ekranu radiatorowego, wszystkie kable przełażą między radiatorami we wspólnej wiązce. Istnieje sprzęg termiczny - jeśli ma znaczenie.



3. Brak wspólnej temperatury.



4. Kable szaleją po bokach, są bardzo długie, zasilanie środkiem między radiatorami.



Obudowa jest gotowcem i ma śliczne otworki z prawej strony na ściance ;-)



Na zdjęciu widać: 2 trafa, 2 zasilacze, 2 końcówki z radiatorami, opóźnione do głośników, miękki start.

[ophium]

Jeżeli komuś zalegają dwie płytki pod PA100, to proszę o kontakt.

[loszmi]

Dziś przełożyłem PA100 do metalowej obudowy.



Wywaliłem cały zapas bezpieczników ;-)

Prawdopodobnie zwarcie na masie-zasilaniu dodatnim poczyniłem.

Będę informował.

[loszmi]

Płytki te, jak wiele innych niestety, mają na otworach montażowych miedź. Na jednym jest + na drugim - (u mnie po 35V). Po kilku dokręceniach śrub zdarł się lakier i zrobiłem zwarcie.



Proszę o nie zalewanie otworów montażowych elektrycznymi polami!

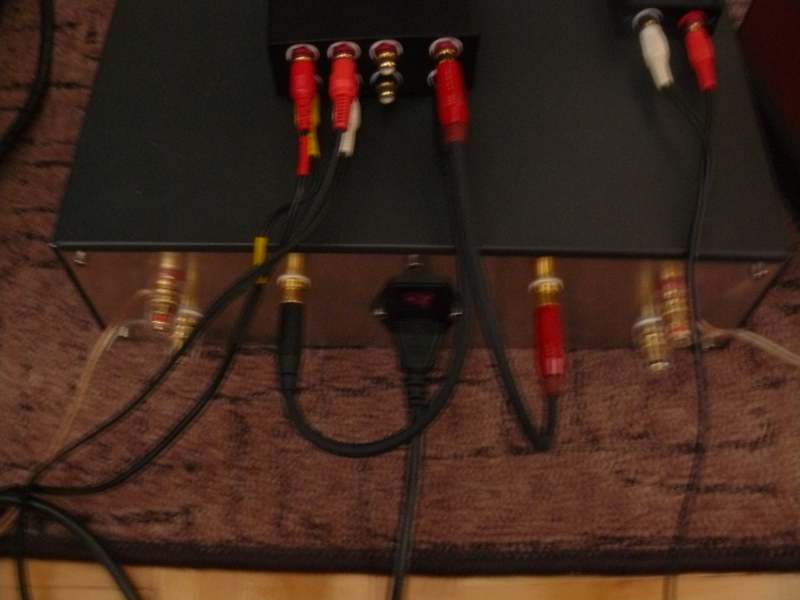

Działa bydlak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Trochę nieostro, bo wigilia i czasu szkoda:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[loszmi]

Nie widzę obiecanych projektów ;-)





Pytanie, czy PA sto można tak skonfigurować, aby podłączyć zgrabnie symetryczne wejście?
