Wzmak słuchawkowy na TPA6120 + DS1802

[ChUmI]

Witam,



Postanowilem przeniesc projekt do nowego watku bo projekcik regulacji glosnosci na DS1802 przerodzil sie powoli w bardzo porzadny wzmak sluchawkowy :)



Przesluchalem dokladnie kilka roznych kombinacji tego wzmacniacza sluchawkowego na TPA6120A2 (THS6012) + DS1802 jako regulacja glosnosci z roznymi buforami pomiedzy kolejnymi stopniami i ostetecznie musze powiedziec jestem wreszcie wpelni zadowolony z uzyskanego efektu :) Ostatecznie pozostala konfiguracja z buforami na FETach przed i za DS1802 - wszelkie proby ze wzmacniaczami operacyjnymi w tym miejscu nie brzmia nawet w 10% tak dobrze :) Polaczenie neutralnego DS1802 z miekko brzmiacymi buforami na FETach i z raczej chlodno brzmiacym TPA dalo w sumie bardzo neutralne i przyjemne brzmienie ale przy tym szybkie i ze wszystkimi najdrobniejszymi detalami. Najciekawsze jest to ze najbardziej spasowal mi ten wzmak do osterej gitarowej muzy :) Przeaznie wczesniejsze rozne konstrukcje najlepiej spisywaly sie na jakis spokojnych jazzowych kawalkach, trabce albo czystych wokalach a tutaj pelna niespodzianka - teraz najbardziej lubie sluchac Jane's Addiction, Rage Against the Machine, AC/DC, Spin Doctors, Red Hot'ow a takze Iron Maiden i tym podobnych - nigdy wczesniej nie podchodzila mi taka muzyka na sluchawkach :) Gitara elektryczna brzmi fantastycznie - az dreszcze przechoda jak gra AC/DC albo Rage :) Przy sluchaniu osterej muzyki wzmak przekazuje niesamowita ilosc energii az sie chce podkrecac glosnosc do oporu - az powietrze z pod sluchawek wywiewa wlosy :))) Naprawde polecam wszystkim sluchajacym takiej muzyki :)



Jedyna uwaga to polecam raczej stosowac dobre zrodlo bo np. z kompem nie bylo juz tak rewelacyjnie - sluchajac glosniej muzyka stawala sie meczaca natomiast z moim DVP-999ES mozna odkrecic glosnosc do oporu i im glosniej tym wiekszy odjazd :)



Elektrycznie wzmak zachowuje sie pierwsza klasa - nie mialem zadnych problemow ze wzbudzaniem, szumami czy przydzwiekiem - bez podlaczonego zrodla jest kompletna cisza w sluchawkach - zero :) Mimo braku kondensatorow w sciezce DC na wyjsciu nie jest wieksze niz srednio +/- 3 do max 5 mV co nie powinno nikomu przeszkadzac :)

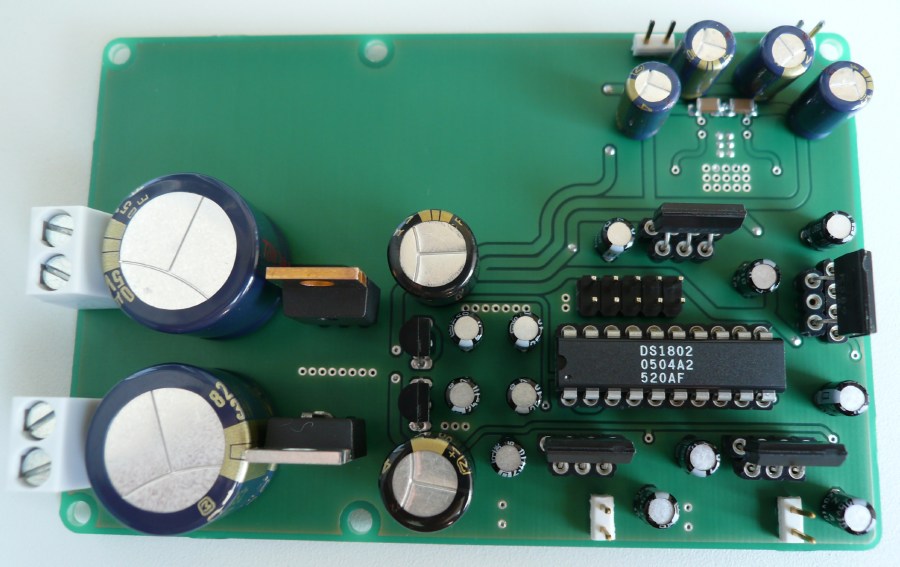

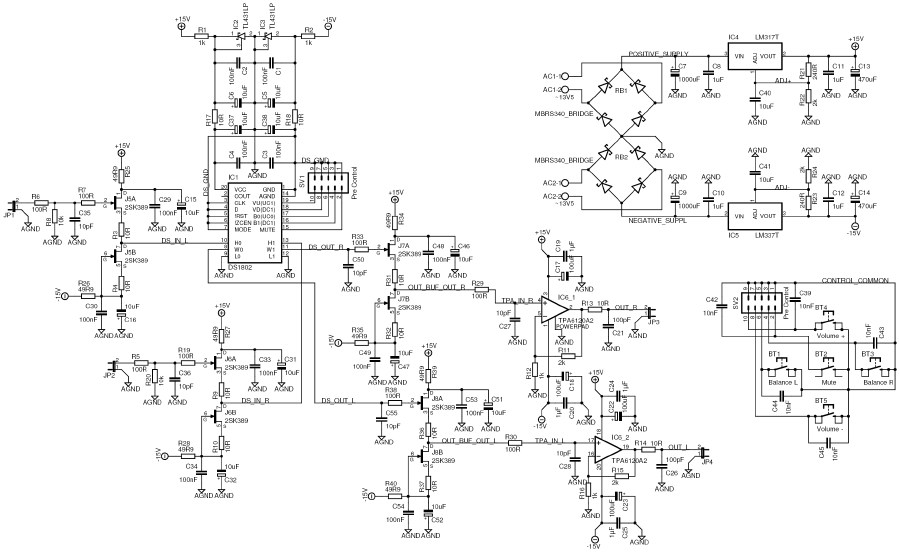

Ponizej zalaczam schemat i fotki obecniej wersji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

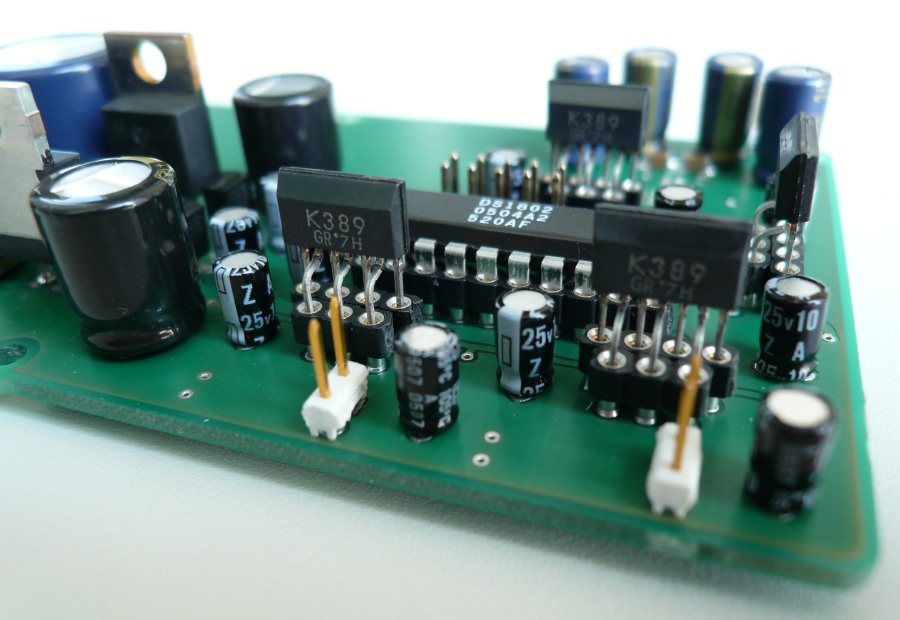

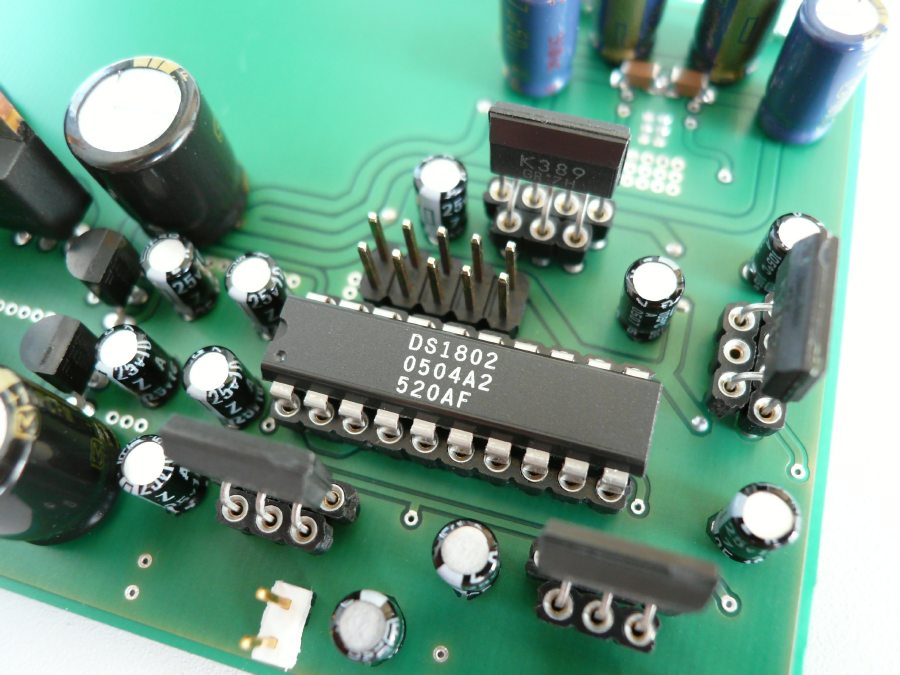

Na plytke wkradl mi sie jeden blad - zamienily mi sie dwie nozki w jednym stabilizatorze ale nie jest to bardzo klopotliwe - jak widac na fotkach da sie tak poskladac ze nawet nie widac :) Jeszcze kilka fotek w zblizeniu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

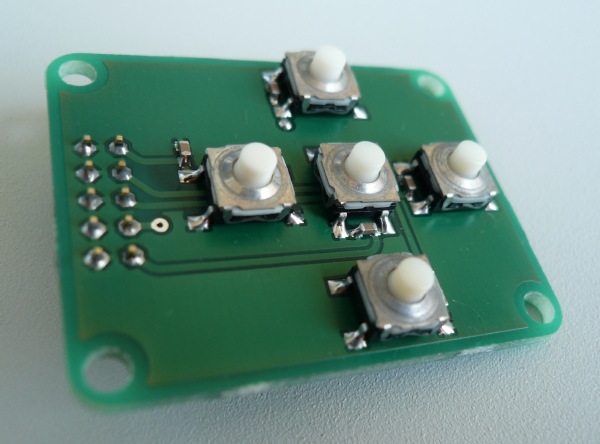

zaprojektowalem tez niewielka plytke z klawiszkami do Glosnosci / Balansu i funkcji Mute tak zeby mozna bylo ja latwo podlaczyc tasma do reszty i ostatecznie calosc wyszla tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

podwojne FETy sa niestety ciezko dostepne i jak sie juz trafi to cholernie drogie ... ale robilem tez testy z wciaz dostepnymi i w miare niedrogimi pojedynczymi FETami 2SK170 i jak sie dobrze dobierze pary to brzmienie jest takie samo jak z 2SK389 - niestety trzeba miec tez wieksza ilosc 2SK170 bo dobrac dobrze pary nie jest latwo :( Jak poskladam wersje na 2SK170 to postaram sie tez wrzucic fotki :)

[efekt02]

zamiast bardzo trudnych do zdobycia 2SK389 mozna stosowac latwiejsze w dostaniu LSK389 - niestety maja one odmienna obudowe.

[ChUmI]

efekt02 ~ masz racje, LSK389 maja dlugie wyprowadzenia wiec powinny bez problemow wejsc w plytke :) Nie probowalem ich jeszcze choc mam juz je w domu - slyszalem ze niestety nie graja tak dobrze jak stare dobre Toshiby i nie trzymaja tak parametrow :( Linear Systems dopracowuje jeszcze technologie i z tego co wiem pracuja nad odpowiednikiem 2SJ109 - to by bylo cos bo te P-FETy to juz absolutny rarytas obecnie

[cudak10]

Super robota!!!

Aż miło popatrzeć , na pewno też super gra!!!

[efekt02]

normalka, ze Linear Systems to nie Toshiba :) maja oni jednak spooory wybor tranzystorow...



LSK389 testuj i sie wypowiadaj - nic nie zastapi obiektywnego spojrzenia na problem :D



obudowa TO-71 jest prosta do przerobek i mysle, ze bardziej stabilna termiczne, niz SOIC.



ps. ktore LSK masz - gorne B czy dolne C ?

[ChUmI]

zamawialem B ale nie daje glowy bo na obudowie moich tranow jest 0551-CT LS K389 ... jak dostalem to na opakowaniu pisalo B :)

[waldez]

ChUmI czy przewidujesz może zbiorowe zamówienie na pcb ?



pozdr.

[BuBos18]

Jaki jest koszt gotowego?

[Luiis]

Tomku,



- Czy w finalnej wersji poprawisz tego baga przy stabie?

zresztą jeśli "to" gra tak samo jak wygląda, to zapisuję się od razu na kpl PCB :)

[rzerzuch]

Witam.

Piękne:D

A nie myślałeś nad dodaniem do tego jeszcze dźwiękówki na PCM i całosc w SMD na jednym PCB?? By był ładny komplet;)

Przy rozsądnej cenie płytki tez sie pisze na jeden zestaw :)

[ChUmI]

rzerzuch ~ trafiles w dziesiatke :) dokladnie teraz mam w planach DACa na PCM2707 (jako odbiornik USB->I2S) dalej PCM1794 i wyjscie na TPA6120 prosto na sluchawki :) Potrzebuje czegos w ten desen zeby sobie w pracy sluchac muzyki w jako takiej jakosci na sluchawkach jak pracuje :) Tego co potrafi przecietny PC to sie nie da raczej na dluzsza mete sluchac :) Ale ten projekt to najwczesniej sie wymeczy na sierpien ... albo wrzesien biorac pod uwage ile mam wolnego czasu :)



Narazie musze dopracowac i zamknac ten wzmacniaczyk :)

[ChUmI]

waldez ~ ja raczej nie przewiduje zbiorowego zamowienie PCB - w tej wersji ktora jest na fotce zrobilem w zakladzie troche wiecej kompletow plytek wiec mam co meczyc i testowac. Jak projekt bedzie dopracowany i bedzie zainteresowanie oraz inicjatywa zrobienia grupowego zamowienia na plytke to chetnie udostepnie projekt w EAGLE :)

[ChUmI]

Luiis ~ no logo ze poprawie :) wlasciwie schemat jest juz poprawiony teraz trzeba tylko popodlaczyc to co sie porozlaczalo na plytce jak poprawilem schemat :) Jak pisalem udostepnie kompletny projekt jak juz bedzie dopracowany i poprawiony :)

[Luiis]

>ChUmI, 13 Maj 2008, 23:56



Bardzo się cieszę, może będzie okazja porównać do ampa na lampce, który właśnie zacząłem :)

[ChUmI]

Wreszcie znalazlem troche czasu na objektywne pomierzenie wzmacniacza zeby nie opowiadac jedynie o subiektywnych odczuciach ktore dla kazdego moga byc inne :) Pomiary wykonane sa analizatorem UPV firmy Rohde&Schwarz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

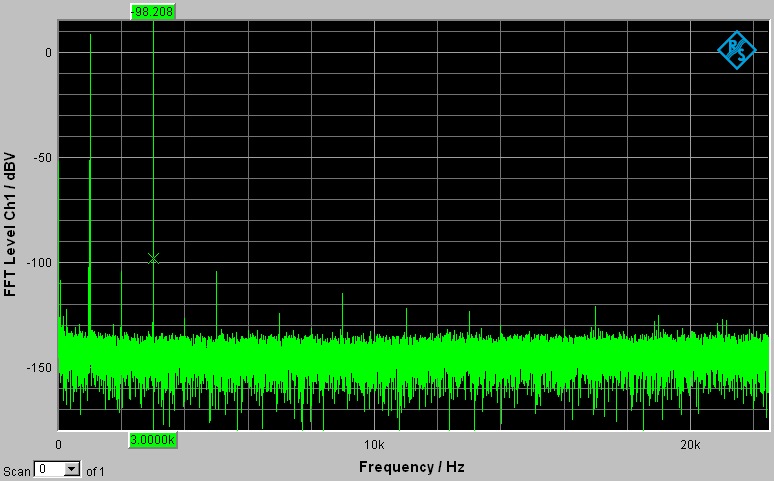

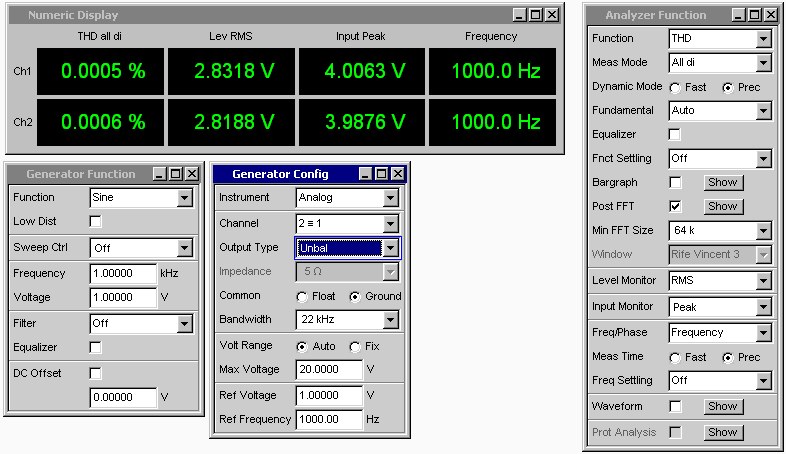

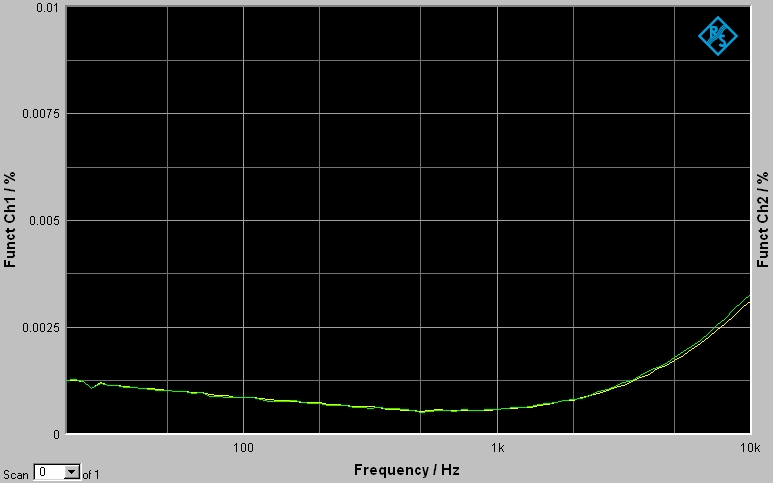

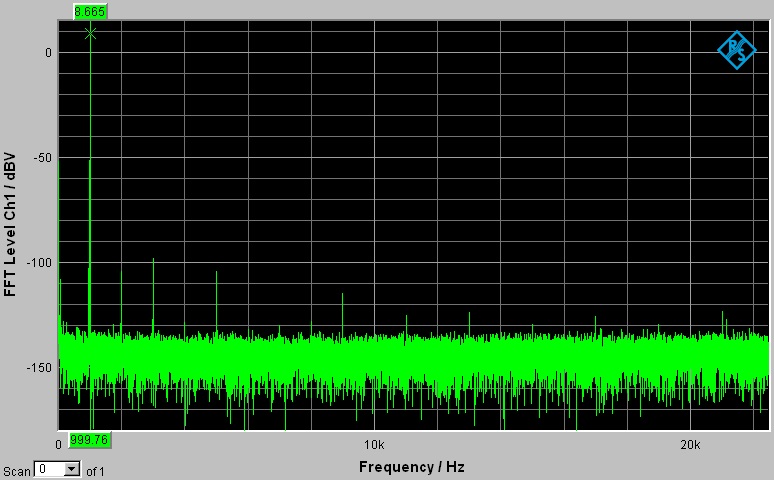

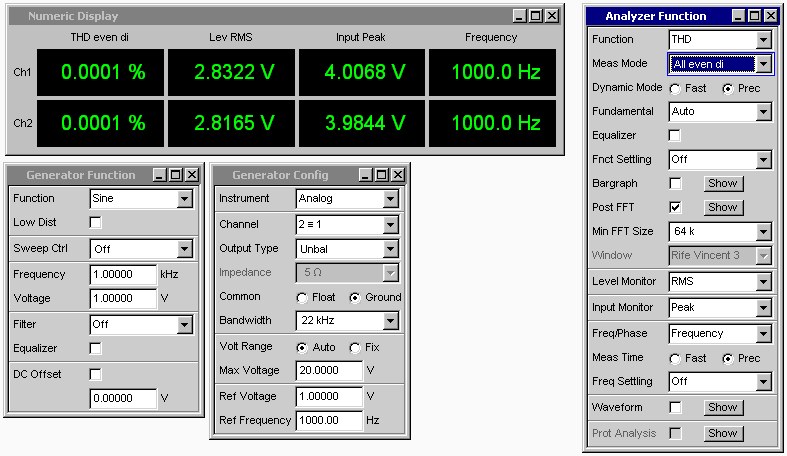

Wyniki pomiarow sa bardziej niz satysfakcjonujace i jak najbardziej tlumacza doskonale i neutralne brzmienie ukladu. Wzmacniacz mierzylem z obciazeniem 600R bo do takich sluchawek chce go ostatecznie wykorzystywac ale z 300R i 250R jest prawie tak samo dobrze. Na wejsciu pelne wysterowanie sinusem 1V RMS. Na wyjsciu poziom sygnalu widac na obrazkach. Jak widac w wiekszej czesci pasma wzmacniacz ma znieksztalcenia na poziomie ponizej 0,001% co mysle ze jest super wartoscia jak na uklad z dwoma buforami bez sprzezenia zwrotnego :) Zdecydowana czesc tych niewielkich znieksztalcen przypada na nieparzyste harmoniczne ale calosc jest tak mala ze mozna powiedziec ze chyba nieslyszalana

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

pierwsza i druga harmoniczna ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

trzecia i piata harmoniczna ... reszta wlasciwie sie nie liczy ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ChUmI]

ciekawe jest to ze dobra aplikacja DS1802 osiaga znacznie lepsze parametry niz podaje Dallas w specyfikacji do samego DS1802 :) widac ze wszystko zalezy od zadbania o dobre dopasowanie impedancji i czaste zasilanie ukladu. Ciekaw jestem ile sie tak naprawde da wycisnac z tego scalaka.

[ChUmI]

w tym tygodniu bede mial troche czasu zeby ostatecznie uklad doszlifowac i poprobowac tez opcje z tanszymi i latwiej dostepnymi 2SK170 - dostalem wlasnie ich caly worek wiec czas najwyzszy zaczac dobierac w pary :)

[ChUmI]

... hmmm :( teraz widze ze z opisem tych harmonicznych to troche pojechalem jak kompletny lajkonik w temacie :) ale chyba nie musze sie tlumaczyc ktory obrazek przedstawia ktora harmoniczna :) powinno byc wlasciwie zrozumiale bez opisu ...

[ludo]

TPA6120 byl projektowany z mysla o napedzaniu sluchawek 16/32 omowych. Pomiar znieksztalcen przy nizszej RL bylby wartosciowszy. Praktycznie rzecz biorac kazdy nowoczesny opamp pokaze podobne wyniki pomiarow dla RL = 300/600 om.

[ludo]

Aha... jeszcze jedna uwaga. Jak sobie dobrze przypominam duza wada TPA6120 byl duzy przesluch miedzykanalowy dla nizszych rezystancji / wyzszych czestotliwosci.

[tomek_j]

udo, 20 Maj 2008, 10:35



>TPA6120 byl projektowany z mysla o napedzaniu sluchawek 16/32 omowych. Pomiar znieksztalcen przy

>nizszej RL bylby wartosciowszy. Praktycznie rzecz biorac kazdy nowoczesny opamp pokaze podobne

>wyniki pomiarow dla RL = 300/600 om.



nie wiem skąd wziąleś to, że wzmacniacz był optymalizowany dla 16/32 omy. W dokumentacji stoi na poczatku:

80 mW into 600 W From a ±12-V Supply at 0.00014% THD + N



a moze czegos nie doczytałem?

[ChUmI]

Dobralem sobie wreszcie kilka par 2SK170 zamiast tych trudno dostepnych 2SK389 i przetestowalem taka konfiguracje. Powiem ze ja nie slysze zadnej roznicy pomiedzy 2SK389 i 2SK170. Dobrze dobrana para pracuje tak samo dobrze jak 2SK389 - daje prawie kompletny brak DC na wyjsciu - dokladnie tyle samo, a czasem nawet mniej niz 2SK389 :) Trany sklejilem jak na fotce ponizej specjalnym dwuskladnikowym klejem termoprzewodzacym dla poprawy termicznego punku pracy pary ale w pomiarach bez kleju i z klejem wyszlo ze obie konfiguracje sa tak samo dobre :) Przez trany plynie ten sam prad i temperatura otoczenia jest w wiekszosci taka sama dla obu tranow wiec sklejenie mozna sobie spokojnie podarowac :) Dobralem tez rezystory w zasilaniu zeby bylo faktycznie pod +/- 15V bo z wartosciami z pierwszego schematu wychodzi jakies +/- 13,5 - nie wplynelo to tez chyba nijak na brzmienie, przynajmniej ja nie slysze. Jak skoncze wszystkie poprawki to wrzuce nowy schemat na forum :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Luiis]

Odpaliłem ten headamp... gra :) reszta jutro, bo dziś trochę mi opadnięta szczęka przeszkadza w pisaniu na klawiaturze;))

[neodom]

Chumi , mialbys na zbyciu kit 9 plytki plus elementy SMD ? i te p0arowane tranzystory ?

Chetnie ym kupil . Napisz ile to moze kosztowac ...

[maxdila]

też był bym chętny na kit tego wzmacniacza
