Lampizacja odtwarzacza

[piotr_37]

>McGyver

Mając na uwadze twoją praktykę w lampizacji przeróżnej maści CD ,może orientujesz się jaki DAC siedzi w CD Denona UCD-F88 ?

[McGyver]

Bladego pojęcia nie mam.

[piotr_37]

szkoda :(

będę musiał rozebrać ptysia :

[McGyver]

To napisz co tam ''mieszka'',sam jestem ciekaw.

[piotr_37]

O.K

[piotr_37]

>McGyver

na pokładzie KS9282B DSP+DAC 16bit. kiszka :( , ale ma dobre wyjście cyfrowe ale bufor trzeba dorobić bo steruje od razu TOSLINKA, zrobię zdjęcia z oscyloskopu.Laser KSs210A.

[cypher]

Pomysł na lampizację dla tych wszystkich którzy mają DAC-e z wyjściem napięciowym.

Układ utylizuje lampę 12B4A, która ma małe wzmocnienie ok 6. i która jest bardzo neutralna.

Zamiast rezystora siatkowego jest grid chock 640H a zamiast rezystora anodowego źródło prądowe oparte o kostkę IXP10M45S.

Zasilania nie chciało mi się rysować ponieważ jest banalnie proste (trafo 0-115, diody hexfred, filtr C-R-C). Jeśli mamy końcówkę mocy lub monobloki, układ można zmodyfikować i zamiast rezystora 470kR można umieścić potencjometr lub lepiej drabinkę rezystorową (u mnie tak działa)

W katodzie lampy kond Elna Silmic.





Cześki można dostać tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Schemat ;-))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Oczywiście dla DAC-y napięciowych konieczne pobieranie sygnału przez kondensator ;-))

To tak dla jasności ;-))

[McGyver]

Potrzebujesz tego konda w katodzie? Wzmocnienie 6 to za dużo nawet dla większości DACów napięciowych, jak będzie mniej to nawet lepiej.

[Muzg]

cypher, 13 Lis 2009, 21:40



>Oczywiście dla DAC-y napięciowych konieczne pobieranie sygnału przez kondensator ;-))

>To tak dla jasności ;-))



W zasadzie, jakby dać stałe na siatkę i skorygować punkt pracy lampy to można by pominąć grid choke'a.

[cypher]

Nie potrzebuję ale z kondem brzmi lepiej (oczywiście w moim odczuciu) ;-))

[WSHODNI]

Dac z wyjściem napięciowym proponowany dac do lampizacji

Dac z wyjściem prądowym proponowany dac do lampizacji

[piotr_37]

>cypher

jakiego dławika 640H użyłeś ?

[piotr_37]

czy jako GRID CHOKE można użyć trafo sieciowe a dokładnie jego uzwojenie pierwotne ? oczywiście zakładając iż ma odpowiednią indukcyjność ,jakie typowo są rezystancje tego typu dławików myślę tu o oryginalnych GRID CHOKE ?

[cypher]

Piotr link do typu dławika podałem w poście. Jeśli chodzi o rezystancję to ten który ja posiadam ma 20kR. Niestety nie potrafię powiedzieć czy



Pytanie do bardziej doświadczonych osób.



Sygnał z DAC-a jest podawany na siatkę lampy prze kondensator 0,68uF. Siatka lampy jest zwarta do masy przez dławik 640H/20kR. W takim wypadku tworzy się filtr CL jak policzyć taki filtr ?? Jak prawidłowo dobrać pojemność aby filtr wycinał częstotliwości poza pasmem które nas interesuje ?

[josef]

to jest żart? LOL

[Muzg]

cypher, 14 Lis 2009, 23:06



>Sygnał z DAC-a jest podawany na siatkę lampy prze kondensator 0,68uF. Siatka lampy jest zwarta do

>masy przez dławik 640H/20kR. W takim wypadku tworzy się filtr CL jak policzyć taki filtr ?? Jak

>prawidłowo dobrać pojemność aby filtr wycinał częstotliwości poza pasmem które nas interesuje ?



Proszę bardzo. Pamiętaj, aby indukcyjność wstawić w henrach, a pojemność w faradach (przekształcić z uF).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Ok pomyliłem wzór. Wstawiłem dla dolnoprzepustowego. Dla górno wygląda tak samo, tylko jest 4pi, a nie pi.

[cypher]

Dzięki wielkie ;-)



Czy Tobie też wychodzi częstotliwość 0,0000001206 Hz ?

[Muzg]

Nie, mi wychodzi prawie 4Hz ;)

Wstawiłeś C w F, czyli 0,68 * 10^-6?

[cypher]

A czeski błąd źle przeliczyłem i dałem 6,8 * 10^-7 ;-((

[Muzg]

Mam dla Ciebie dwie wiadomości: jedną złą, a drugą dobrą.

Jako, że jestem niedobry powiem najpierw dobrą. To jest to samo, a zła to, że masz błąd gdzie indziej :P

Dzisiaj jest już późna pora na przeliczanie takich rzeczy ;)

[Muzg]

Tzn dobra to:

0,68 * 10^-6 = 6,8 * 10^-7

[cypher]

;-)))))

Idę głowę popiołem posypać i pała z matmy !!!



A co z tym błędem ? Napisz przynajmniej gdzie ..

[Muzg]

Nie wiem gdzie, ale z pierwiastka mi wychodzi 0,02 oczywiście z małym ogonem.

sqrt(640 * 6,8 * 10^-7) = 0,02 = A

1/4piA=4

[cypher]

aaaa ;-)) W liczeniu mam bład ;-))

To wiem, obawiałem się, że znalazłeś błąd w układzie który zaproponowałem ;-))

[Muzg]

Niepokoi mnie jedna sprawa w tym twoim układzie ;)

Jeżeli weźmiemy pod uwagę sporą rezystancję! dławika to powstanie nam obwód RLC. Nie potrafie go dopasować do znanych mi filtrów, ale obawiam się, że może powstać jakiś filtr pasmowy. Może też dochodzić do rezonansów. Jutro jak znajdę trochę czasu to wrzucę to w PSpice'a ;)

[cypher]

Jeśli uda się zrobić symulację w PSpice było by idealnie.

Przedstawiony układ działa, natomiast nie wiem czy to przewrażliwienie ale od czasu do czasu mam wrażenie, że coć się dzieje z dźwiękiem w zakresie niskich częstotliwości. Być może dodanie dławika spowodowało większą rozdzielczość i wychodzą jakieś niuanse których do tej pory nie odnotowywałem.

Tak czy inaczej symulacja mogła by dużo powiedzieć ;-))

[Muzg]

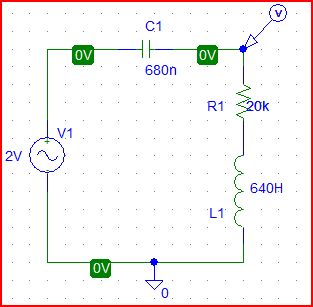

Wczoraj się jednak nie udało, ale dzisiaj znalazłem chwilę. Przedstawiam wyniki symulacji w programie Orcad. Dalej nie dawałem bo do 2MHz było płasko. Czyżby to był sekret brzmienia grid choke'ów ? ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
