Magnetofony szpulowe.

[Gość sofistan]

Witajcie.

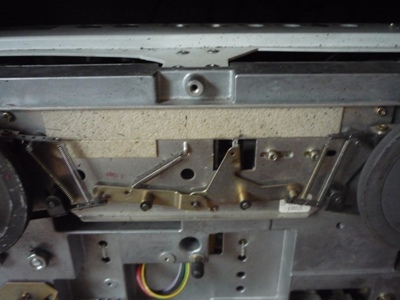

Zamieszczam zdjęcia hamulców w moim Revoxie,(pierwszy raz w życiu samodzielnie zajrzałem do wnętrza magnetofonu :-))



P.S.

Ukłon dziękczynny w stronę Marka, za to, że poświęcił swój czas na sprawdzenie i oczyszczenie mechanizmów w moim sprzęcie. To wspaniale, że istnieją tak życzliwi ludzie :-)



Pozdrawiam wszystkich!!!

[mielinski]

Witajcie



Więc teraz w 100% zgadzam się z Dulonem - odginać, odginać :-)! Zaczepy sprężyn są nie wiadomo czemu pozaginane do wewnątrz...



Pozdrawiam

[Marek-41]

Witam.Też mi się to wydawało podejrzane,ale obawiałem się,czy zaczepy nie pękną przy próbie ich prostowania.Ale chyba nie ma innego wyjścia.

[Marek-41]

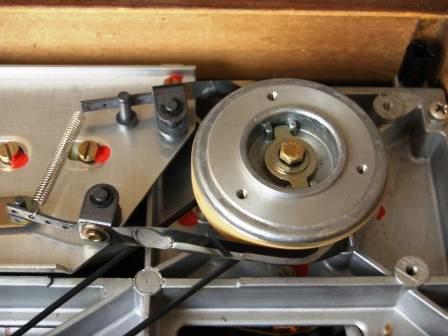

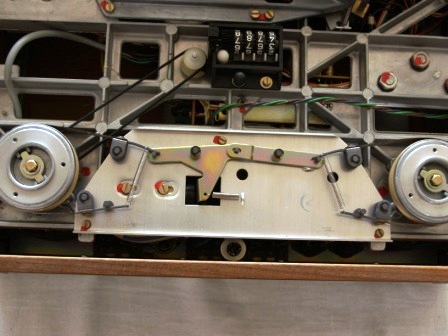

Rozebrałem swojego i zrobiłem zdjęcia.Należy się im dokładnie przyjrzeć i zrobic dokładnie tak samo.

Sprężynki należy zamocować w tych samych miejscach i odgiąć blaszki,tak,aby powstał między nimi ,a zderzakami taki sam luz.Powinno być ok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dulon184]

sofistan, 13 Cze 2009, 12:34.

Zrób mały eksperyment.

Recznie pokręc prawą rolką w prawą strone .Taśmy hamujące i cała rolka działa w ten sposób że kręcąc w prawą strone rolka niejako samoczynnie naciąga hamulec .Reka wyczujesz czy hamulec sie -Zapina -nazewnictwo moje .Kręcąc prawą rolka w lewą strone wyrażnie wyczujesz że hamulec działa dużo słabiej ..Musi to byc tak ustawione aby podczas tego napinania sprężynka troche sie rozciągała . Dopiero po razciągnięci powinna sie oprzeć o Wage - nazewnictwo moje-,czyli ten bolec na koncu

Z lewą rolka jest to samo tylko w lewą strone .

Kolejna proba . Podczas hamowania -na włączonym klocku -naciśnij do dołu ową wagę . Jeśli nic to nie zmieni ,trzeba wyginac dolne końcówki które sa przymocowane do dolnej części tasmy hamujacej .

Owa wagę naciskaj oczywiście pośrodku tejże wagi .

I kolejna próba . Na przewijaniu Srubokrętem podnies ową wagę lekko do góry .Jeśli wyczujesz zwiększenie obrotów ,to oznacza że ktorys hamulec trzyma rolke ..Jeżeli szpulak ma napinacze wtedu to wyrażnie widac -napinacze opadaja w dół.Ale twój klocek nie ma napinaczy ..

Przypomne .

Bardzo precyzyjna robota..

[Marek-41]

Wystarczy ustawic tak jak u mnie i powinno byc dobrze.Hamulec w jedną stronę hamuje dwa razy mocniej,niż w drugą.Jeśli po takim ustawieniu jak u mnie bedzie za słabo hamował,to wystarczy zwiekszac nacisk przesuwając mocowanie sprężynki bliżej końca ramienia.Jak ustawi sie takie przerwy ,to hamulec powinien być zwalniany przez elektromagnes ,w odpowiednim momencie.

[dulon184]

Marek-41, 13 Cze 2009, 18:36

No mareczku niekoniecznie .

W moim Revoxie PR 99 MK3 ktorego mam do ciecia ,hamowanie zostało prawidłowo ustawione dopiero po dodaniu po 1 sprężynce na każdą strone .

Pozdrawiam.

[dulon184]

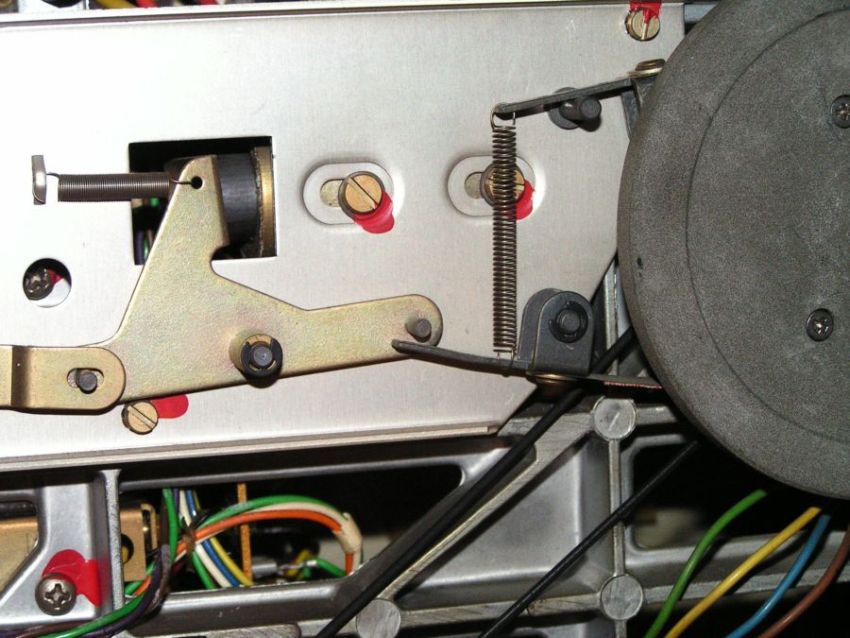

Dopiero z takimi sprężynkami normalnie hamuje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek-41]

Najpierw trzeba ustawić tak jak jest u mnie,a dopiero jak to bedzie za mało,to można zwiększać naciąg.Podstawą jest jednak to,aby był luz pomiędzy dzwignią,a kołkiem,bo inaczej najmocniejsza sprężyna nie pomoże.

[Gość sofistan]

Marek,

Zgodnie z twoim zdjęciem, krok po kroku, czyli: wyprostowałem blaszki,zamieniłem stronami i założyłem sprężynki(dodatkowo bardzo delikatnie, nieznacznie je zacisnąłem na końcach),



dulon184

potem czytając Twój wpis, wykonałem pierwszą próbę - wszystko ok, druga próba - na moje odczucie też, złożyłem, odpaliłem, niebo a ziemia, ale taśma podczas przewijania do przodu jeszcze trochę luzuje, więc rozebrałem po raz kolejny, przełożyłem dolne mocowania sprężynek o jedno oczko, odpaliłem i...działa jak marzenie! Hamulce hamują, taśma nie wariuje, jestem szczęśliwy :-)



Teraz tylko pozostaje mi czekać na listę Trójki :-))) Jak za szczenięcych lat :-)

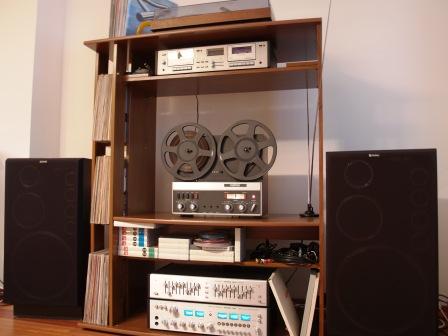

Zamieszczam zdjęcie mojej maciupeńkiej (póki co) świątynki :-)

[Marek-41]

I oto chodziło.Trening czyni mistrza.Cieszę się,że ci poszło bez komplikacji.

Magnetofon,jak sam zresztą widzisz,jest w świetnym stanie,więc powinien ci bardzo długo bezawaryjnie służyć.

[dulon184]

Super.

mamy kolejnego szczęśliwego .

Pozdrawiam.

[Marek-41]

Sofistan,a wysokość talerzyków ustawiłem dobrą,bo nic nie piszesz na ten temat?

I jak ci poszło z zamianą prawej rolki na łozysko?

[dulon184]

Marek-41, 13 Cze 2009, 20:48.

On teraz skacze ze szczęścia.

Co mnie wcale nie dziwi .Dajmy mu sie nacieszyc .

Pozdrawiam.

[Filwoj]

Zazdroszczę wam, że macie czas bawić się swoimi maszynkami... Ja mam na razie tylko tyle czasu żeby odnotowywać kolejne rzeczy do zrobienia koło moich zabawek, a trochę się już ich nazbierało. I w szpulakach i w kaseciakach; czekam na zamknięcie kilku obrzydliwych tematów całkowicie nie związanych z tym co lubię i zabieram się za zaległości.

Pozdrawiam

Wojtek

[mielinski]

>>sofistan



Radmorek 5102 ciągnie ci Altusy 140? Bo to raczej nie 110, prawda? Swoją drogą - zapraszam na mój profil na YT, nazwa użytkownika taka, jak tutaj ;-).

[Gość sofistan]

Marek

Z wysokością talerzyków to oddzielna historia. Sprawdziłem jak sie kręcą po kolei wszystkie rodzaje szpul i okazało się, że metalowa 26' trze. Zacząłem się przyglądać, drapać w pusty (na tamtą chwilę) łeb i znalazłem przyczynę. Górny, środkowy zatrzask plastikowej, frontowej pokrywy nie łapał. Potem to już z górki, wywaliłem podkładki, jedną podłożyłem pod element zatrzasku i łapie jak złoto, a gra jak marzenie, biedni sąsiedzi, chociaż biedni to oni dopiero będą, właśnie podpiąłem nowe "speakersy" :-))))))))).

Z rolką jeszcze nic nie zrobiłem, brakło czasu.



mielinski

Mój Radmorek ciągnie wszystko :-), kiedyś, w zamierzchłych czasach (ze cztery lata wstecz:-)), gdy Radmor igła kosztował tyle ile w rzeczywistości był wart, nabyłem swojego, potem pojechał na wybrzeże, gdzie przeszedł gruntowną renowację, konserwację i coś tam jeszcze (totalne spa) :-).



Twój filmik robi wrażenie, szacunek dla Koncerta i Twojego talentu.



Na moim zdjęciu to rzeczywiście Altusy 140, ale widoczek już nieaktualny, przed niespełna godziną powędrowały do piwnicy :-).



Pozdrawiam!

[Marek-41]

To teraz zostało ,tylko nagrywanie.Powodzenia.

[mielinski]

>>sofistan



Moje Radmory w sumie sprawdzałem tylko na własnych Altusach 110 i jest dobrze... 5102-TE już wyblakły, ale doskonały technicznie, zakupiony jako nowy przez mojego tatę. Fonomaster 76 w stanie doskonałym z kompletem wymienionych przeze mnie kondensatorów, także kupiony przez tatę. 5102 lekko wyblakly, ale o dziwo fabrycznie - trafił do mnie od znajomego zapakowany w karton, zaklejony, ze wszelką dokumentacją. O pochodzeniu Arii i Koncerta mówić nie mogę... Ale mam je również dzięki ludzkiej życzliwości ;-).

[noster]

Oto skanik z katalogu Domu Sprzedaży Wysyłkowej z 1979roku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kasjel]

Dziś dostałem od znajomego silnik na 220V z regulacją obrotów na tylnej pokrywie. Można go przykręcić do dowolnego blatu i wykorzystać jako napęd do czegoś. Piszę o tym dlatego, że moim zdaniem był by bardzo dobry do maszynki do przecinania taśmy 1/2 cala. Jeśli ktoś chciał by taki silnik, to oddam go za darmo. Do opłacenia będzie tylko koszt wysyłki.

[dulon184]

Kasjel, 15 Cze 2009, 16:27

Jetem zainteresowany.

[Marek-41]

Witam.Iak Kasjel zaczął,to i ja się dołącze.Mam na zbyciu silnik do magnetofonu kasetowego.Niestety nie wiem jakiego .Silnik jest firmy sankei.Też oddam w dobre ręce.

[dulon184]

Kurka wodna .

Jestem zainteresowany .

[Marek-41]

Dulon,ale którym silnikiem?

[dulon184]

Marek-41, 15 Cze 2009, 16:49.mój wpis jest adresowany do Kasjela .i jest pod jego wpisem ..Odnosnie silniczków to ja natomiast posiadam kila sztuk ,z tym że do Video . Moze ktos jest w potrzebie?

[Marek-41]

U mnie ,jest pod moim wpisem,ale już sprawa wyjaśniona.

[Kasjel]

Dulon - OK. Możesz mi podać adres na PW. Ale najpierw jutro zrobię zdjęcie i wkleję tutaj....

[dulon184]

Kasjel, 15 Cze 2009, 18:50.

Namiary podane ,a fotke chetnie obejrzymy .

pozdrawiam.

[Kasjel]

Kiedyś dawno już o to pytałem, ale pojawili się nowi forumowicze w tym wątku, więc pytam jeszcze raz.Czy ma ktoś taką nasadkę do zabieraka z starego szpulaka Sony ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
