Magnetofony szpulowe.

[manius59]

lech59, 18 Lut 2010, 14:48



Ależ ja się nie gniewam i bardzo się ciesze że piszesz na ten temat,Marek41 już wystarczającą na ten temat pisał. Ja tylko ze zwykłej ciekawości chciałem zobaczyć jak on wygląda,i wrzuciłem zdjęcia jak by ktoś coś chciał.Pozdrawiam Marian

[paul_67]

neomammut, 18 Lut 2010, 00:07

Jeśli chodzi o pojedynek Sony kontra Tascam to o wynik byłem spokojny!Jednak muszę przyznać,że TC-765 to bardzo porządny sprzęt a od strony wizualnej po prostu piękny.Życzę zadowolenia z eksploatacji!

[neomammut]

>>paul_67

Zgadzam się w 100%. Jest to porządny sprzęt, ale jednak Tascam jest dwuśladem, więc musiał wygrać :)

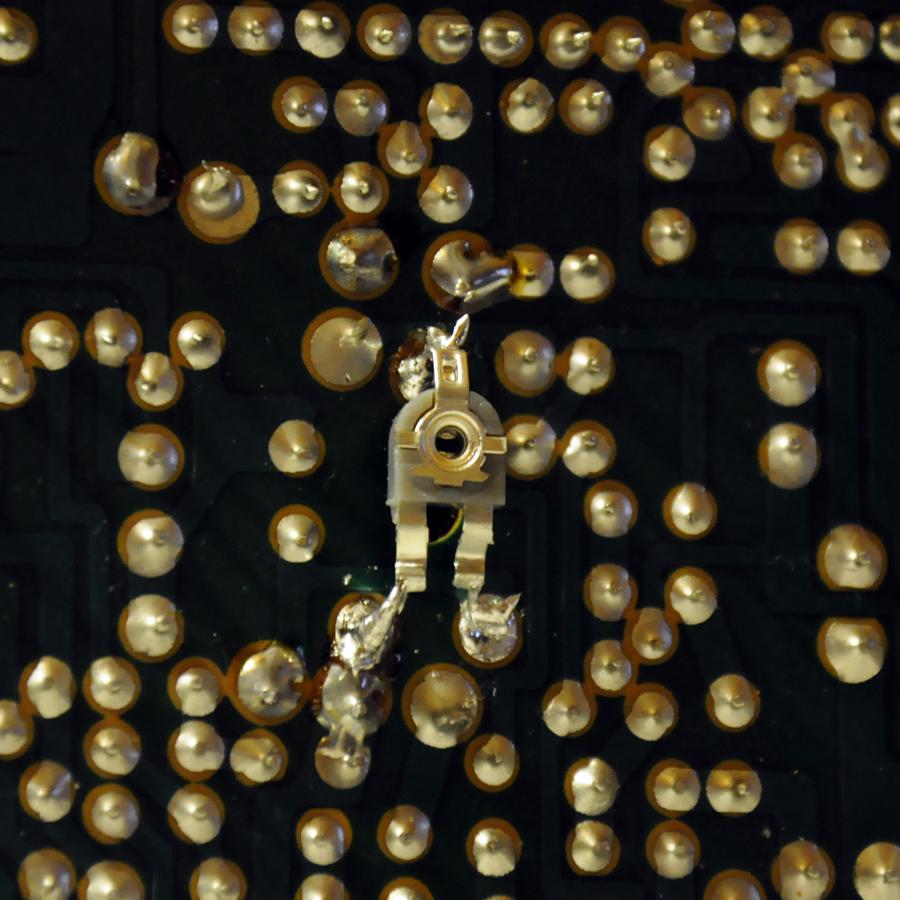

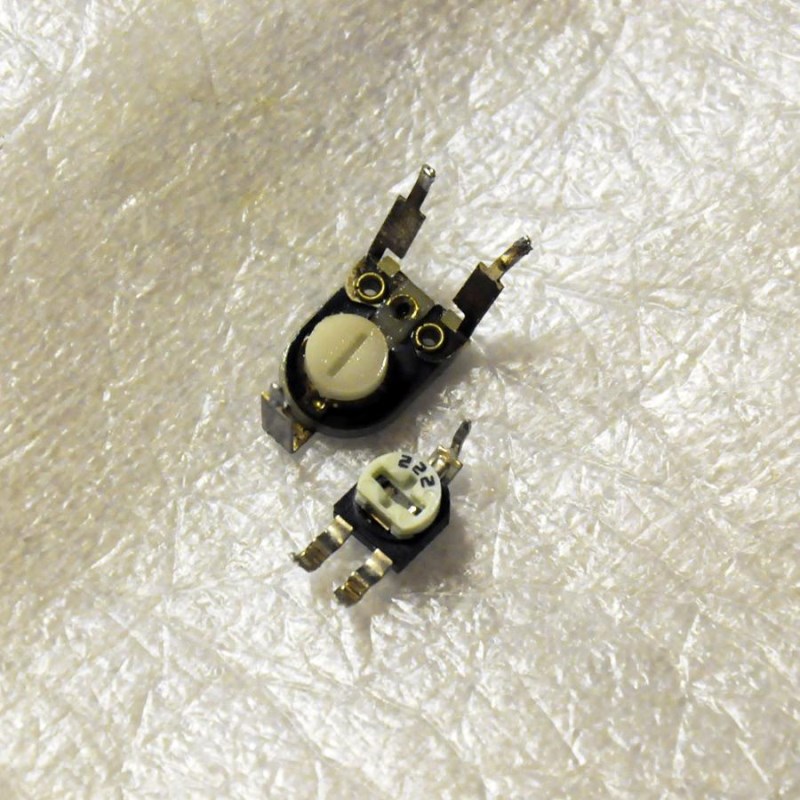

Dotarły do mnie potencjometry nastawne i dzisiaj wziąłem się za ich instalację. Niestety mam mały problem, nie wiem, czy dobrze kombinuje, ale.....



Stare potencjometry zostały tak ulokowane, że element ruchomy skierowany był do dołu płytki drukowanej po stronie elementów. W PCB została zaś zrobiona dziura i dzięki temu od drugiej strony po zmontowaniu całości można było włożyć przez tą dziurę śrubokręt i dokonać korekcji. Wyglądają mi na specjalnie robione pod taki montaż, ale głowy nie daje....



Nowe potencjometry są inne, tzn element ruchomy jest po przeciwnej stronie. Zobaczcie co wykombinowałem, wolałbym jednak element ruchomy, żeby był na górze od strony druku....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Forecast88]

Moje wrażenia z testu taśmy Quantegy 632 (wiadomo skąd):

- subiektywna ocena nagrania muzyki - bardzo dobrze, dość neutralnie brzmienie, całe pasmo wydaje się być liniowe - niskich, średnicy i wysokich w sam raz - nie za dużo, ani za mało; dużo precyzji, a przy tym sporo przestrzeni - pogłosy wybrzmiewają do końca, nie ograniczone szumem, który jest dość łagodny i nie przeszkadza;



- obiektywna ocena sygnałów testowych (300Hz i 1kHz, -10, -5, 0 i +3 dB):

- poziom nagranego sygnału jest wyższy, niż przy nagrywaniu, i to o 3-4 dB - przy muzyce tego się tak nie odczuwa, ale wychodzi przy sygnale sinusoidalnym, może mieć znaczenie dla kompresorów szumów typu dbx, które są wrażliwe na dokładność odwzorowania poziomów;

- cicho, ale jednak jest obecne samokopiowanie sygnału z sąsiednich zwojów taśmy (na dopuszczalnym poziomie dla taśmy bez back coatingu).



Pomimo swojej grubości (42.7um) taśma sprawia wrażenie dość miękkiej i elastycznej, na pewno nie jest tak sztywna, jak radiowe taśmy klasy 50um (np. PER528, którym można przeciąć sobie skórę). Zwój jest duży (krążek 13 cali/33cm), bo taśma była przeznaczona do maszyn duplikujących. Wychodzi z tego jedna szpula 26cm, jedna 18cm i jeszcze starczy na pół 13cm.



Nadaje się świetnie do nagrań muzyki z przełomu lat sześćdziesiątych i siedemdziesiątych, których integralną częścią jest szum analogowej taśmy - ja testowałem na kopii winylowej płyty Genesis "Selling England by the Pound" - plik wav, 24 bity, 96 kHz.



Testy przeprowadzone na dwóch magnetofonach (Philips N4515 i Grundig TS1000, taśma Quantegy 632 i dla porównania studyjna BASF LR56P) - wyniki bardzo podobne na obu maszynach.

Pozdrawiam,

F

[Marek-41]

Zaszła mała pomyłka.Ja miałem na myśli grundiga stereonette,a ten na zdjeciu to stenonette,czyli nie stereofoniczny magnetofon reporterski,tylko szpulowy dyktafon mono.Stąd zupełnie inna budowa.Było tego kilka wersji.Do muzyki się nie nadaje,ale jeśli ktoś zbiera na sztuki ,to czemu nie.

[rommel]

Witam,Panowie piękna maszyna!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Forecast88]

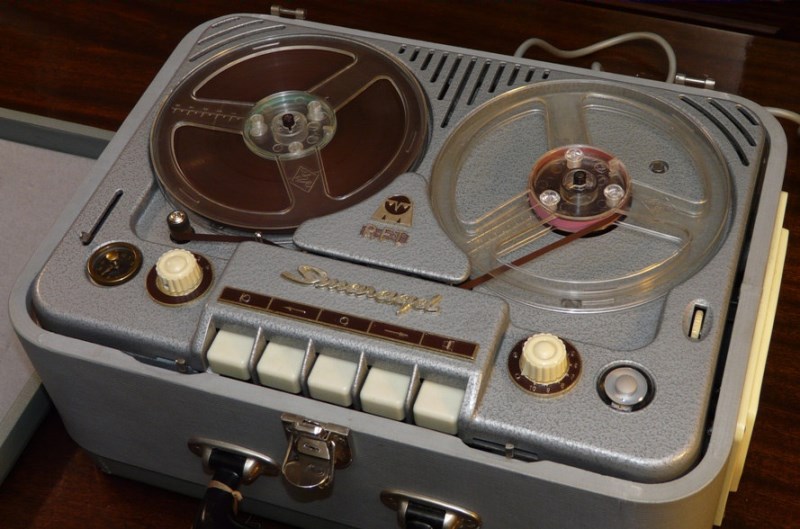

Przedstawiam mój najnowszy, a zarazem najstarszy nabytek (właściwie już zabytek) - nazywa się Smaragd BG 20-5, został wyprodukowany w 1961 roku przez enerdowskie zakłady RFT Zwonitz i w swoich czasach był naprawdę bardzo przyzwoitym magnetofonem, na pewno jednym z najlepszych domowych sprzętów w krajach bloku wschodniego.



Jest oczywiście monofoniczny, dwuśladowy, pasmo 60-15000Hz, odstęp sygnał/szum 40dB, dwie prędkości (9.5 i 19cm/s). Najlepsze, że ten egzemplarz, zgodnie z zapewnieniami sprzedającego, przeleżał ostatnie kilkadziesiąt lat w szafie, i rzeczywiście tak wygląda! Jeszcze nie widziałem używanego magnetofonu tak czystego w środku, a ten ma przecież prawie 50 lat!

Stan optyczny jest naprawdę idealny, na uchwycie wisi kluczyk, pasujący do zamka, a na talerzykach wciąż założona była oryginalna taśma produkcji VEB Filmfabrik Agfa Wolfen, typ CH z 1962 roku, do której ten magnetofon został skalibrowany. Wszystko działa niemal jak nowe, czysto odtwarza i nagrywa, przewija do przodu, trochę mu brak siły do tyłu, ale to zupełnie naturalne, że pięćdziesięcioletni pasek zrobił się odrobinę luźny - aż dziw, że w ogóle ciągnie. Włączyłem go tylko dla sprawdzenia wszystkich funkcji, bo elementy mechaniczne wymagają przede wszystkim smarowania - oryginalny Custanol zrobił się bardzo gęsty. Na szczęście mam instrukcję serwisową do niego, więc zabiorę się do tego zgodnie z zaleceniami fabryki. Głowice idealne, nawet gumowa rolka jest w porządku. Sterowanie na elektromagnesach, więc klawisze naciska się lekko i z wdziękiem (dla odróżnienia od np. topornej Tonette, nie wspominając o Arii).



Rzadko spotykane ciekawostki z epoki: licznik taśmy w formie zegara (godzina na zegarze to około 3 minut nagrania przy 19cm/s) i magiczne oko do kontroli poziomu wysterowania.

Jestem bardzo zadowolony, to chyba mój najbardziej udany zakup na allegro.



Na koniec - dlaczego go kupiłem? Trzydzieści parę lat temu właśnie taki model, identyczny srebrny BG20-5, był moim pierwszym magnetofonem. Po prostu musiałem go mieć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Forecast88]

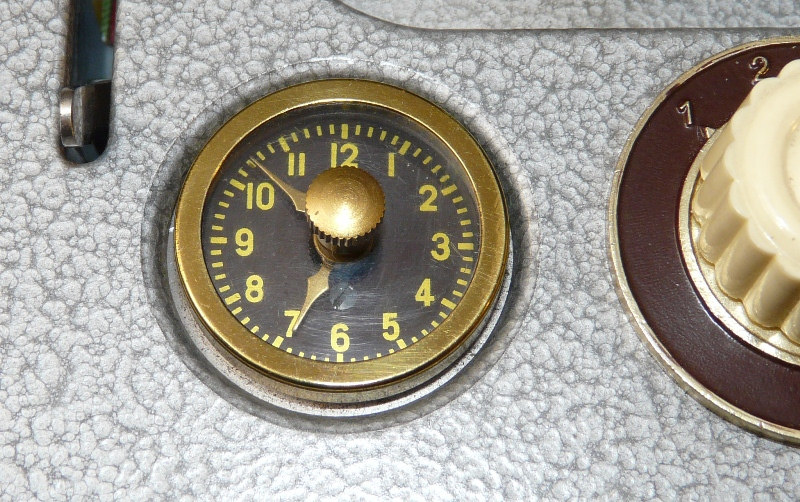

Jeszcze Smaragd: nietypowy licznik i magiczne oko:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Forecast88]

Oryginalna taśma CH i głowice Smaragda:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek-41]

Moje gratulacje.Stan rzeczywiscie idealny.Ja zaczynałem od Tonetki,ale teraz nawet gdyby mi ktoś dawał równie zadbany egzemplarz,to bym go nie wziął.Mineło już kilkadziesiąt lat,a ja ciągle pamiętam ile mi ta tonetka dała popalić.

Fajnie ten szmaragd jest pomalowany.Bardzo wtedy modną farbą tzw,młotkową.

Tak samo było pomalowane wiele części w "naszej" uwczesnej dumie motoryzacji "Warszawie'.

Co ciekawe ,dzisiaj identyczny efekt uzyskac można ,stosując srebrną farbę hamerajt.

To na wypadek,gdybys znalazł tam jakieś rysy w co zresztą wątpie,bo wygląda rzeczywiście jak ze sklepu.

[zachariaszjan]

Forecast88



Gratuluje nabytku naprawdę świetny stan jak z fabryki. Możesz mi powiedzieć jaką moc ma wzmacniacz w tym magnetofonie bo z tego co widzę jest zbudowany tylko na jednej lampie



Pozdrawiam

[Forecast88]

Dziękuję za gratulacje, jestem naprawdę z siebie dumny ;-)



Instrukcja nie podaje wprost mocy wzmacniacza, tylko moc zalecanego głośnika zewnętrznego - około 2 W przy 5 Ohmach. Cały układ jest zbudowany na dwóch lampach ECC83 i ECL82 (plus trzecia EM11 jako magiczne oko), więc pewnie ma jakieś 1.5 W. Do odsłuchu wystarcza, a w razie czego zawsze można go podłączyć do zewnętrznego wzmacniacza. Już zamówiłem trzypinowe wtyki DIN.



Też używałem Tonetki, nawet wciąż ją mam, leży sobie na pawlaczu i czeka na nowy pasek napędowy. Jakoś nigdy nie darzyłem jej sentymentem, nie psuła się specjalnie, ale po Szmaragdzie to już nie było to. Chyba brakowało jej stylu - taka bura i plastikowa. Ma jedną fajną cechę - pokrętło szybkości można ustawić w pozycji pośredniej, co powoduje odłączenie napędu i łagodne wyhamowanie koła zamachowego - ciekawy efekt przy nagrywaniu...

[AmAdeuz]

Czy moglby mi ktos naswietlic temat zamiennikow (glowic) do technicsa RS1500? Poki jest finansowa mozliwosc to bede chcial sie zaopatrzyc w takowe, vik cos wspominal o zamiennikach z duracore, gdzies na ebay'u spotkalem z kolei opis jako 'PB head'? Cos Wam to mowi, gdzie cos takiego mozna nabyc w Europie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[paul_67]

[rommel]

Witam,może ktoś zainteresowany?:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość G.Mark]

> neomammut, 18 Lut 2010, 21:08



>Nowe potencjometry są inne, tzn element ruchomy jest po przeciwnej stronie. Zobaczcie co

>wykombinowałem, wolałbym jednak element ruchomy, żeby był na górze od strony druku....



Niepotrzebna kombinacja. Potencjometr montażowy pokazany na zdjęciu, ma możliwość regulacji od góry i od dołu poprzez otwór w płytce drukowanej. Nie wyginaj nóżek w górę, tylko dopasuj je do otworów w płytce i wlutuj tak, aby biały plastikowy element był na górze.



> Forecast88, 18 Lut 2010, 21:08



>Moje wrażenia z testu taśmy Quantegy 632 (wiadomo skąd):

>- subiektywna ocena nagrania muzyki - bardzo dobrze, dość neutralnie brzmienie, całe pasmo wydaje

>się być liniowe - niskich, średnicy i wysokich w sam raz - nie za dużo, ani za mało; dużo precyzji,

>a przy tym sporo przestrzeni - pogłosy wybrzmiewają do końca, nie ograniczone szumem, który jest

>dość łagodny i nie przeszkadza;



Pięknie dziękuję za tę obszerną recenzję.



GM

[musiko]

Forecast88 - również gratuluję, pięknie wykonany sprzęt, jest cały taki solidny i zwarty,

pewnie waży pozytywne kilkanaście kilogramów, a im więcej tym lepiej:-)Solidny melodyjny znak dawnych czasów...

[Korwin]

Jest wzmacniacz stereo, są kolumny i trzeba to wszystko mądrze i gustownie połączyć

Pytanie wprost

Jaki zestaw KIT AVT polecacie [np AVT 2710] do złożenia miksera audio z możliwością jego [stałej i nieustającej rozbudowy magnetofonów jest kilka i chyba jeszcze co nieco przybędzie i jedna zmieniarka CD.

Pozdrawiam Wszystkich

Zbyszek

[neomammut]

>>G.Mark

Ok, ale czy teraz jak jest zamontowany, to można go zamontować odwrotnie, mogę go odwrócić o 180 stopni? Chodzi o to, że mam bardzo małe pole do manewrowania i mało miejsca....

[Kilup]

Witajcie!

Do Forecasta88:

Ja rowniez gratuluje pieknego nabytku, czyli Smaragda :) Naprawde wspanialy okaz i sam bym takim nie pogardzil :)



Do Korwina

Ja Ci Zbyszku nie pomoge, dawno juz z tego wyszedlem - parenascie lat temu, to byla frajda :)

[Gość G.Mark]

neomammut, 20 Lut 2010, 20:27



>>>G.Mark

>Ok, ale czy teraz jak jest zamontowany, to można go zamontować odwrotnie, mogę go odwrócić o 180

>stopni? Chodzi o to, że mam bardzo małe pole do manewrowania i mało miejsca....



Potencjometr możesz zamontować w zasadzie dowolnie, pamiętając o tym, aby styki ścieżki oporowej i suwaka trafiły we właściwe punkty lutownicze.



GM

[Kilup]

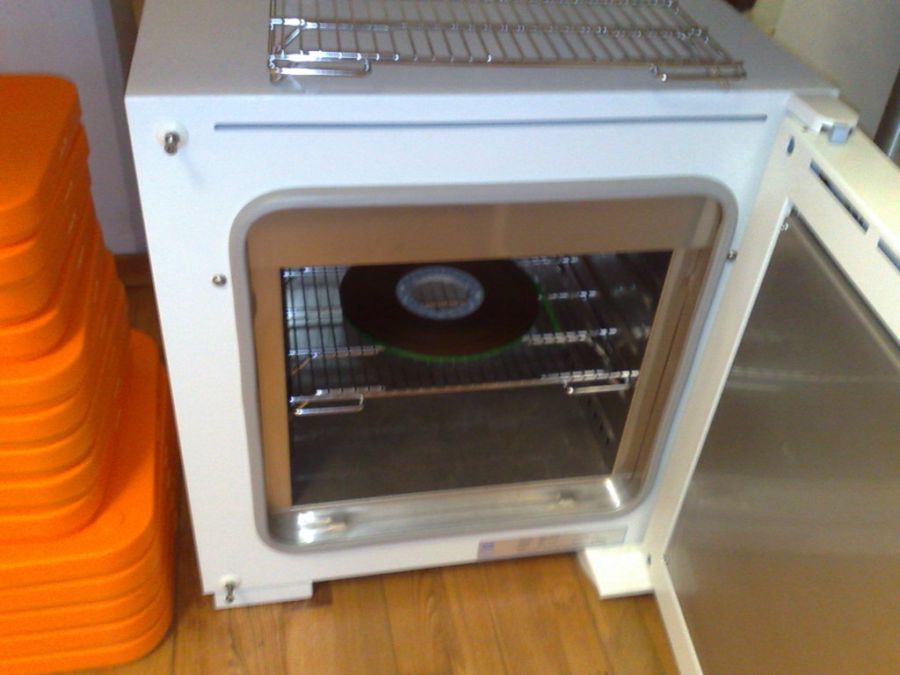

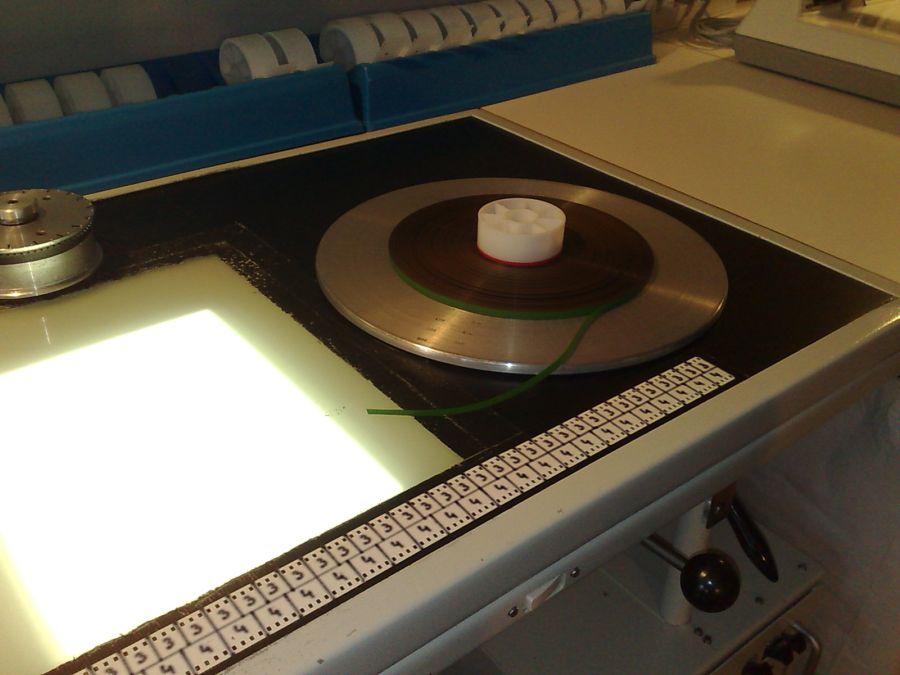

A teraz przedstawiam moje doswiadczenie z suszeniem i czyszczeniem tasmy :) Posiadam w pracy profesjonalna suszarke laboratoryjna, wiec wlozylem tasme do suszarki, ustawilem na 55 stopni i 6 godzin. Nastepnego dnia jak przyszedlem do pracy, to ja wyjalem, zalozylem na magnetofon i przewinalem - niestety jak sie sypalo przed, tak sie sypalo i po. Z tego powodu postanowilem ja wyczyscic - przez chwile mialem problem jak to zrobic, ale Polak potrafi :) - w pracy posiadam rowniez przewijarke filmowa, ktora postanowilem adaptowac do mojego celu. Ponizej zdjecia, a potem dalsza czesc opsiu.

1. tasma po suszeniu

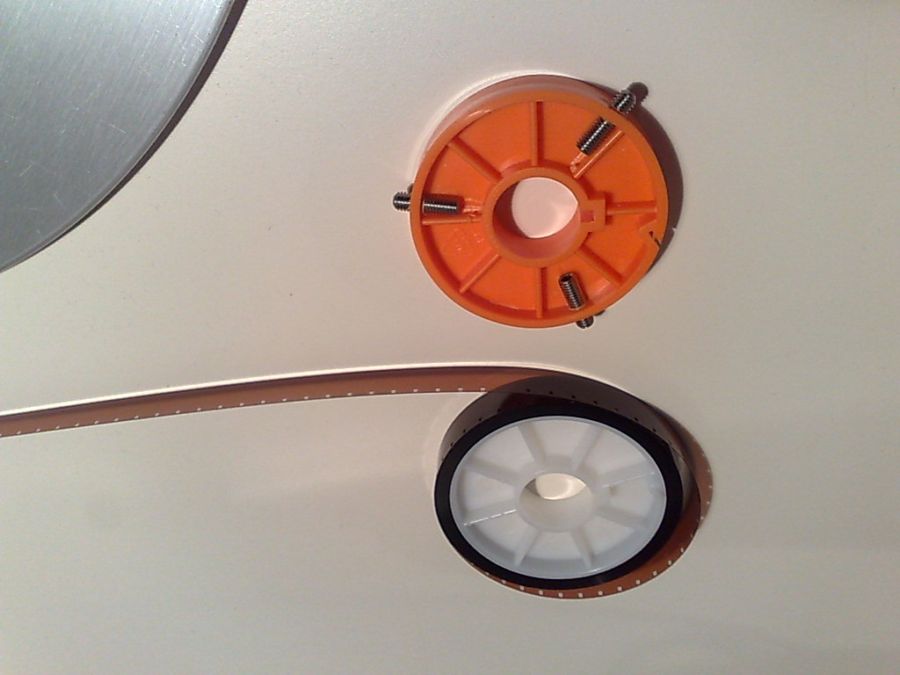

2. zrobienie przejsciowki z bobinki filmowej na adaptor NAB :)

3. zrobienie przekladki ze specyficznego rodzaju papieru, zeby mi sie szpula o talerz nie porysowala

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kilup]

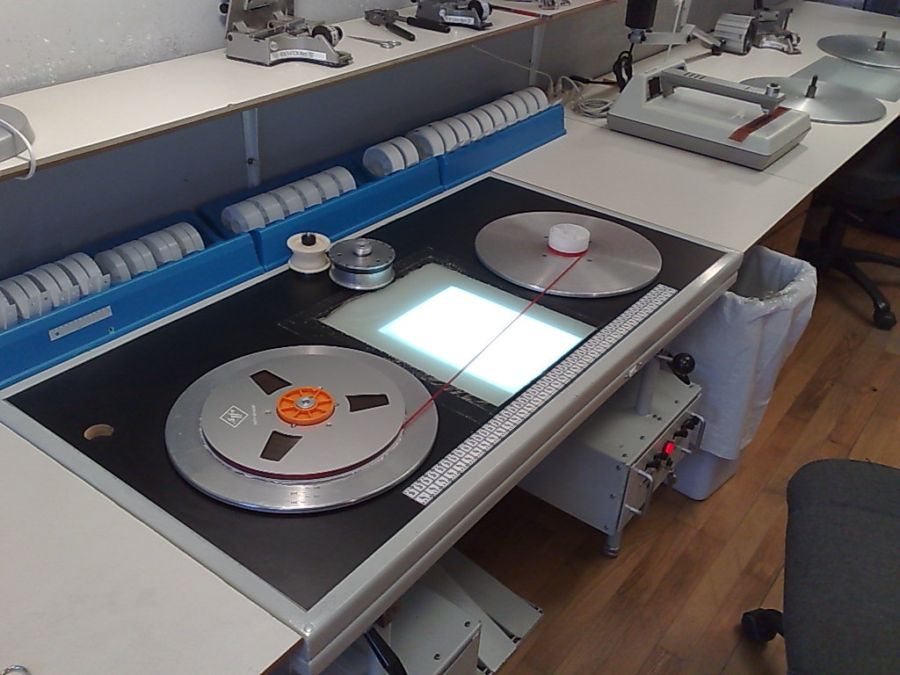

Potem zaczalem powoli przwijaci czyscic na sucho taka specjalna szmatka do czyszczenia obiektywow, z ktorej sie nie sypie. Po paru metrach stwierdzilem jednak, ze uzyje Izopropanolu, bo niestety syf z tasmy czal byc wszedobylski.



1. Tasma gotowa do czyszczenia

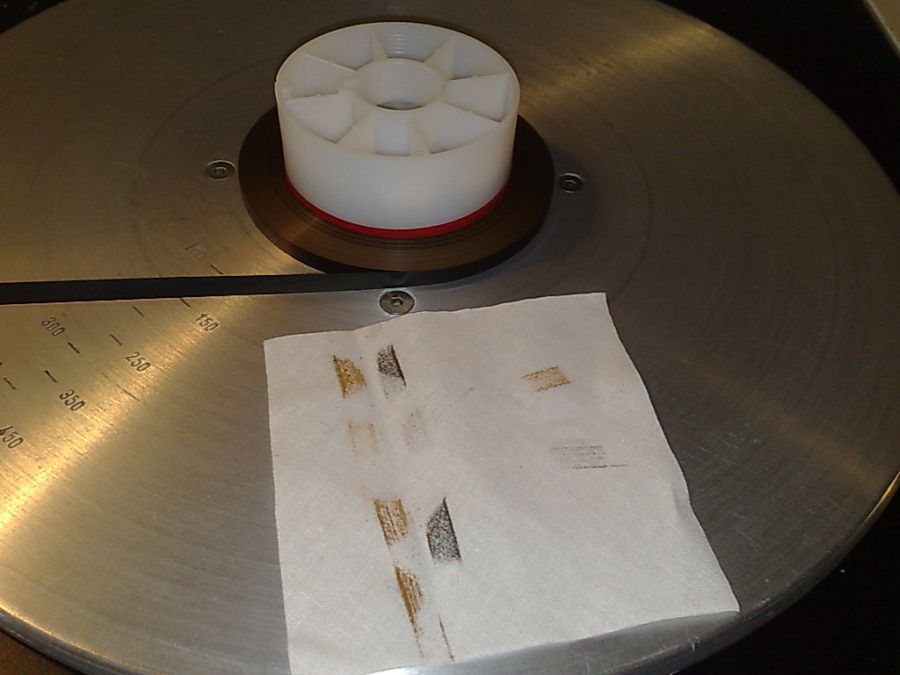

2. Kawalek tasmy i szmatka po czyszczeniu tego kawalka

3. w trakcie czyszcenia chwile uprzyjemnialem sobie muzyka z Akaia GX-635, ktorego przytaszczylem do pracy :).

4. Tasma po czyszczeniu

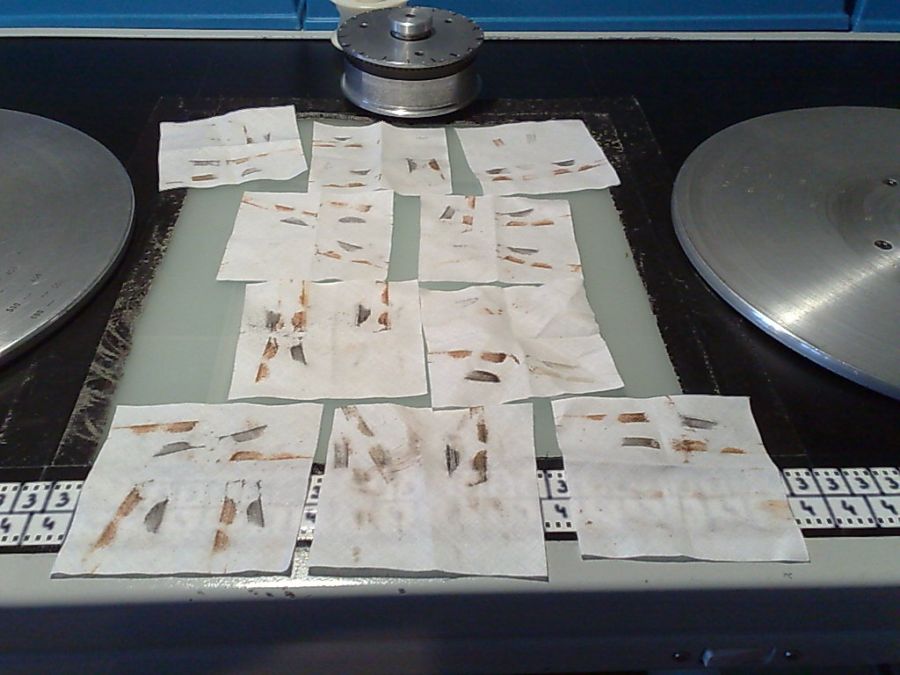

5. Szmatki po czyszczeniu

6. Przewijanie w celu wysuszenia z izopropanolu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kilup]

c.d.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kilup]

Niestety w dalszym ciagu sypalo sie z tej tasmy, wiec niestety wyladowala w koszu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kilup]

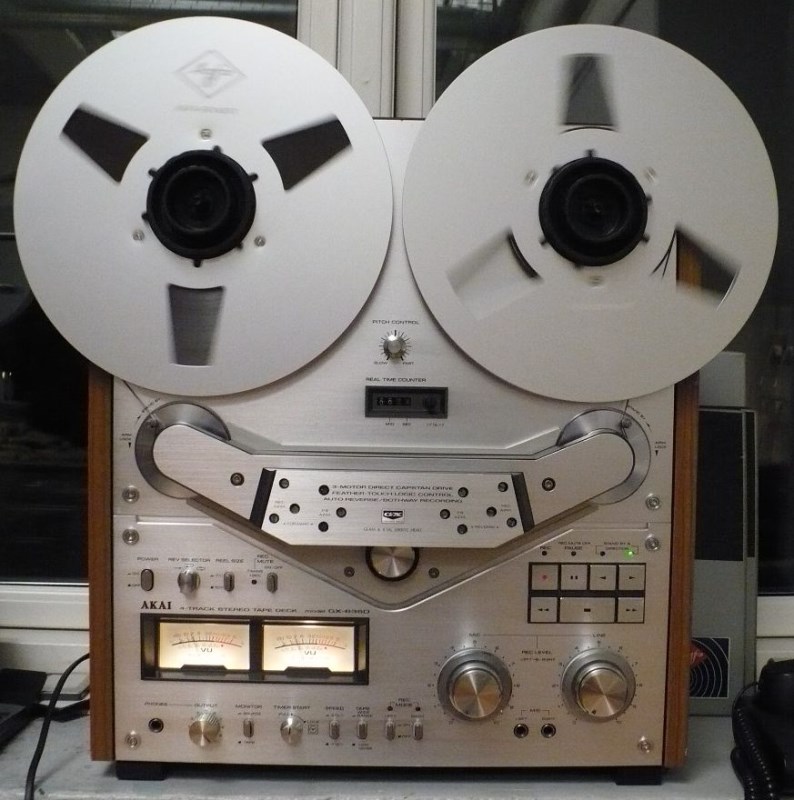

Jeszcze przy okazji odswiezylem wizualnie Akai-a GX-635 :) Pierwsze zdjecie przy gornym oswietleniu, drugie przy kameralnym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rommel]

Kilup

Zazdroszczę Ci możliwości,ale widzę że koniec końców Twoja i moja taśma skończyła tak samo(niestety).

Jest to o tyle irytujące że tyle pracy idzie na marne.Ja takie zabiegi poczyniłem w domu i...kubeł.

[Kilup]

Coz, moze jakies udaje sie odratowac, ta bylo wyjatkowo odporna :) Szczegolnie sypal sie i zostawial takie czarne kuleczki ten tylni czarny podklad - nie wiem dlaczego.

A Akai wyglada lepiej na zdjeciu niz w rzeczywistosci :)

[rafal996]

Kilup, gratuluję, jak dla mnie zdecydowanie najpiękniejszy Akai i moje marzenie.

[rommel]

Kilup

Ta moja wyglądała naprawdę super,ale tak zabiła mi głowice w REVOX-ie ze pytałem się na forum CO JEST!

Dulon dał mi wskazówki do czyszczenia taśm(dzięki Dulon)Ale nic to nie dało.A szkoda.Mam teraz do przewinięcia BASF Broadcast 500m.Czy to dobra tasma?
