Klub fanatyków 2W

[tomant]

Albo ECC82 :).

[wakutoma]

Albo ECC82 :).

np. taki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ?



ECC81, tak jak w RH84.

Ten driver na ecc81 działa na dość wysokim prądzie. To jest reguła dla tej lampy ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[janosikx]

inni polecają EF86 ...?

[genek]

Panowie czytając wszystkie wasze wpisy na myśl mi przychodzi jeden pomysł .Za zgodą wszystkich dwu- watowiczów jebnelibyśmy na forum jakiś jakiś porządny projekt wzmacniacz se na el84 korzystając z doświadczenia kolegów obytych z różnymi schematami itp.>>> łącznie z zasilaniem . Co wy na to??

[dooomin]

Panowie czytając wszystkie wasze wpisy na myśl mi przychodzi jeden pomysł .Za zgodą wszystkich dwu- watowiczów jebnelibyśmy na forum jakiś jakiś porządny projekt wzmacniacz se na el84 korzystając z doświadczenia kolegów obytych z różnymi schematami itp.>>> łącznie z zasilaniem . Co wy na to??



Nie wiem czy jest sens ;-), kilka schematów jest dopracowanych na "ostatni guzik", np RH84 SE - cieszę się nim jak dziecko od ok. miesiąca, kiedy to go popełniłem. Jedyną zmianą w moim przypadku było zasilanie anodowe - prostownik na krzemie, filtracja - 470 uF-+-280 Ohm-+-220uF-+-200 Ohm-+-100uF.

Pozdrawiam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

jak zmienisz sobie jeszcze to 250 ohm na 320 i podciągniesz prąd na e elce to uwierzę

tak są dopracowane te wszystkie schematy

Edytowane 3 Marca 2011 przez mamel

[genek]

A chociażby w tym samym układzie RH84 SE dając obciążenie aktywne w pierwszym stopniu ,nie będzie o grosz lepiej?he



A jakby tak wysterowac naszą ulubioną el84 wtórnikiem zasilanym z dwóch napięć względem masy który ma różne obciążenia dla składowej stałej i zmiennej w celu uzyskania bardzo dużej (największej możliwej), niezniekształconej

amplitudy sygnału celem maksymalnego wysterowania lampy mocy.????

Edytowane 3 Marca 2011 przez genek

[dooomin]

jak zmienisz sobie jeszcze to 250 ohm na 320 i podciągniesz prąd na e elce to uwierzę

tak są dopracowane te wszystkie schematy



Prąd na eelce podciągnąłem od razu przy uruchomieniu, a 250 ohm? - jeśli chodzi o rezystor w katodzie ecc to nie zmieniałem - ale dzięki za podpowiedź - spróbuję go zmienić na 320 i zobaczę co się zmieni ;-)

Pozdro!

[machalica]

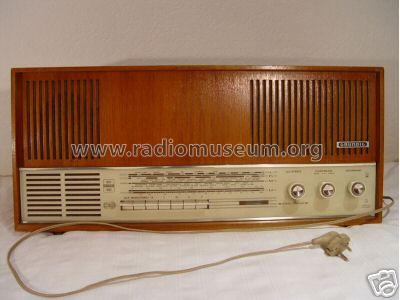

Dołączam do klubu z Grundigiem 4070 na jednej ECC83 i jednej ELL80.

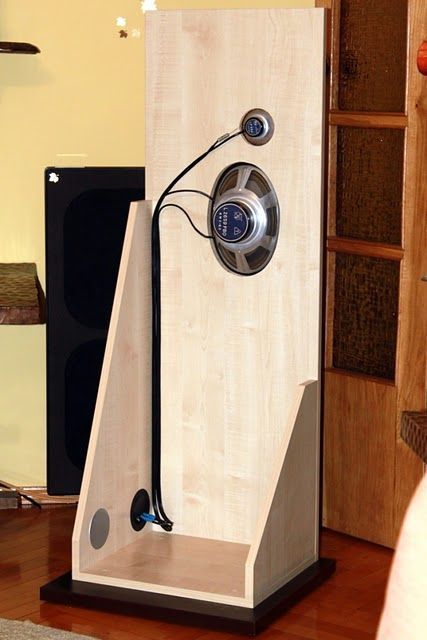

Gra to zacnie na odgrodac z głośnikami z tamtych lat....

Brzmienie zaskoczyło mnie a miał być to system eksperymentalny :)



Dołączam do klubu z Grundigiem 4070 na jednej ECC83 i jednej ELL80.

Gra to zacnie na odgrodac z głośnikami z tamtych lat....

Brzmienie zaskoczyło mnie a miał być to system eksperymentalny :)

Jako żródło sprawdza się Marantz cd84 z racji regulowanego wyjścis -które ściszyłem o 40%, srebny interkonekt i antykable pod kolumny.

W tej konfiguracji system wydaje się być zgrany.



Jakie macie doświadczenia z ELL80 w pełnej konfiguracji systemu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość traxman]

ELL80, to w zasadzie dwie EL95 w jednej bańce. Jedna z ostatnich nowoczesnych lamp, wypuszczonych dla odbiorników "luksusowych" ocierających się parametrami o "HiFi", a bardzo ekonomicznej w zastosowaniu (tylko dwie lampy na stereo 2x3W). W SE wyciąga 3W, w PP nawet 8-9W.

Szkoda, że kompletnie ignorowana przez DiY. Sam popełniłem kilka miniaturowych singielków na EL95/ECC83 (lub 2xEC92, wtedy cała obsada jest 7-nóżkowa).

Pozostał jeszcze do sprawdzenia singiel na EL95/6Ż1P lub 6DL5/6AV6 oraz PP w podobnej konfiguracji.

[ksindac]

Ignorowana bo raz że pentoda (a pentod jakoś dziwnie audiofile nie uznają) a dwa słabo dostępna.



Machalica, a te boczne wsporniki to nie psują dźwięku?

[ricon]

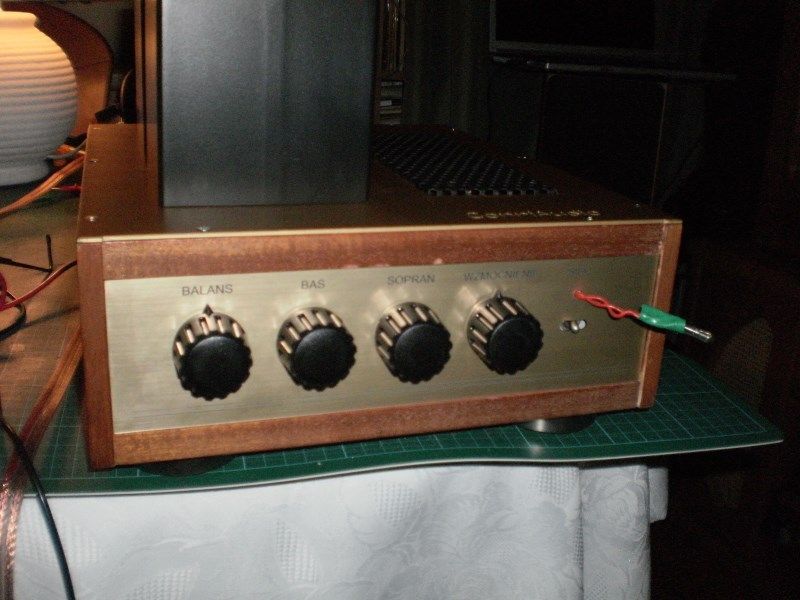

Po wstawieniu (zamianie transformatorów wyjściowych) mam problem ze wzbudzaniem sie wzmaka.

Mimo braku sygnału, membrana w jednym kanale faluje jak tsunami.Bez dźwięku ale wychył cykliczny poniżej 50HZ.

W przypadku podana sygnału na wejście oscylacja nakałda sie na dźwwiek. Jednoczesnie w "trefnym" kanale są lekkie znieksztalcenia w typie przesteru.(lekki jakby odstrojenie tunera)/.Trafo ma wyjścia 4 i 8 ohm,Na jednym i drugim ten sam objaw w kanale.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

a nie zamieniłeś przewodów na pierwotnym głośnikowego

[Teddy_2012]

Po wstawieniu (zamianie transformatorów wyjściowych) mam problem ze wzbudzaniem sie wzmaka.

Mimo braku sygnału, membrana w jednym kanale faluje jak tsunami.Bez dźwięku ale wychył cykliczny poniżej 50HZ.

W przypadku podana sygnału na wejście oscylacja nakałda sie na dźwwiek. Jednoczesnie w "trefnym" kanale są lekkie znieksztalcenia w typie przesteru.(lekki jakby odstrojenie tunera)/.Trafo ma wyjścia 4 i 8 ohm,Na jednym i drugim ten sam objaw w kanale.



Kondensator w filtrze zasilacza 2x50uF do wymiany , na 100%procent

Pozdrawiam,

TAD

[ricon]

Nie . Zachowałem podłaczenie jak przy oryginalach 6-16-676.Może tylko wydłużyło się połaczenie z TG.Bo w inna obudowę wpakowalem.



Kondensator w filtrze zasilacza 2x50uF do wymiany , na 100%procent

Pozdrawiam,

TAD



To zrobię -jako rzecze Zaratustra:) .

THX

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Teddy_2012]

Nie . Zachowałem podłaczenie jak przy oryginalach 6-16-676.Może tylko wydłużyło się połaczenie z TG.Bo w inna obudowę wpakowalem.







To zrobię -jako rzecze Zaratustra:) .

THX



Po wlaczeniu sprawdzic tetnienia anodowe /powinno byc mniej jak 50mV ????

[ricon]

Dzisiaj 2x50uF to antyk .Jak podłączyć wspólczesne,aby zachowac masę na obudowie,->-, +>+ i ze środka krosu (-) do masy-obudów?

[stern]

Jak podłączyć wspólczesne,aby zachowac masę na obudowie

Należy przylutować minusy do obudowy.

[ricon]

Problem rozwiązany .Padł kondensator w jednym kanale w sprzężeniu.33pF. Dlatego drugi kanał grał bez "furkotania"

[simon1983]

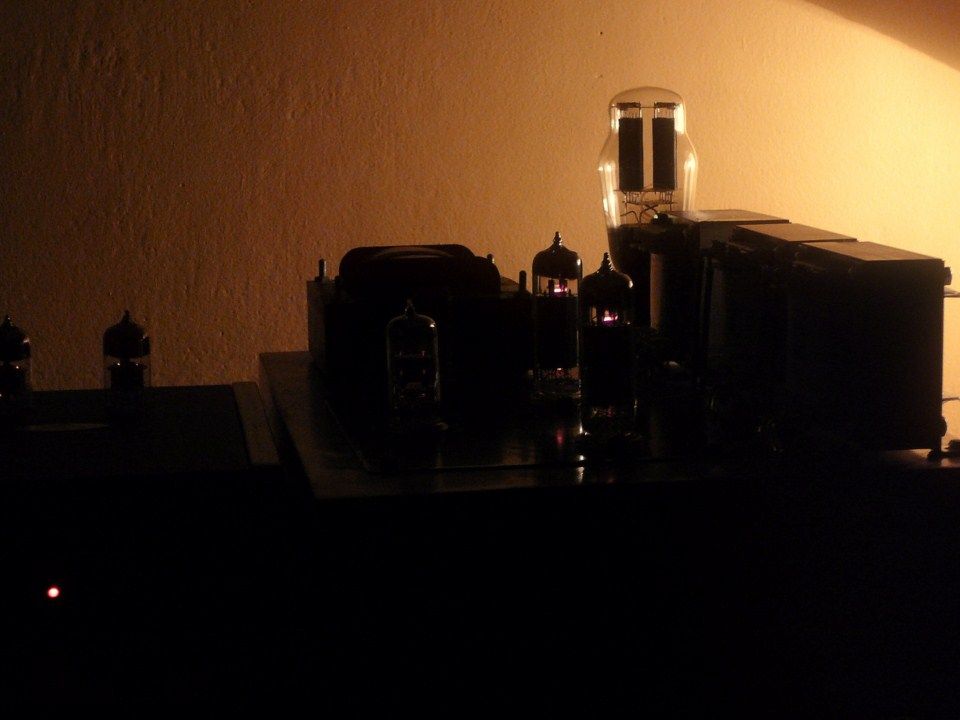

Czy można sie wkupić do klubu z trzema watami,może czterema. Projekt RH84 na el84 i ecc81

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Świetny wzmacniacz z szerokopasmówką i hornem w odgrodzie,sprawność conajmniej 93db-gra dość sprawnie,cudowne trąbki i wysokie tony,nawet jeśli coś nie jest dograne to i tak żywość i realistyka to nadrabia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

RH84 ma jeden podstawowy knot i nawet najtęższe głowy z triody i elektrody papugują go bez zastanowienia

R.a dla EL84 w SE to 3.5K a nie standardowe 5.2K jak dla PP

pomijam ,że z ECC81 w napięciowym daje to w sumie efekt średni

[simon1983]

RH84 ma jeden podstawowy knot i nawet najtęższe głowy z triody i elektrody papugują go bez zastanowienia

R.a dla EL84 w SE to 3.5K a nie standardowe 5.2K jak dla PP

pomijam ,że z ECC81 w napięciowym daje to w sumie efekt średni



Dzięki,o opór anodowy chodzi? poczytam i się poucze,jak zrozumiem to spróbuje to pomierzyć i poprawić.



Jeszcze mnie zastanawiają pola elektromagnetyczne,czy trafa nie wpływają na siebie i lampy, bo ot tak ułożyłem wszystko na wygląd. Ale na szczęście brumów i tym podobnych nie ma.

[tomasz6662]

RH84 ma jeden podstawowy knot i nawet najtęższe głowy z triody i elektrody papugują go bez zastanowienia

R.a dla EL84 w SE to 3.5K a nie standardowe 5.2K jak dla PP

pomijam ,że z ECC81 w napięciowym daje to w sumie efekt średni



Coś chyba nie do końca tak.

Ra=5.2k dla EL84 SE w połączeniu pentodowym to chyba najbardziej klasyczne i polecane obciążenie.

Ra=3.5k zalecane jest dla EL84 w połączeniu triodowym. EL84 w układzie PP (push-pull) - najbardziej klasycznie to 8k. Proponuję zapoznać się z datasheet'em EL84.

Ja widzę inny problem z RH84, trzeba mieć dla niego naprawdę dobry transformator głośnikowy, bo w tym układzie tg nie jest obcięty pętlą sprzężenia zwrotnego i wyjdą wszelkie jego niedociągnięcia i nierówności pasma.



pozdrawiam

[mamel]

Coś chyba nie do końca tak. pozdrawiam

w jakim trybie pracuje EL84 w aplikacji RH ?

pozdrawiam (bez odsyłania do literatury i sugestii zależności Ra od B+)

Edytowane 5 Lutego 2012 przez mamel

[tomasz6662]

w jakim trybie pracuje EL84 w aplikacji RH ?

pozdrawiam (bez odsyłania do literatury i sugestii zależności Ra od B+)



Masz rację, napisałem z pamięci, wydawało mi się, że RH84 to klasyczne połączenie pentodowe. Co nie zmienia faktu, że Raa=5.2k dla PP nie jest najszczęśliwszym obciążeniem nawet jeśli będziesz kombinował napięciem B+ :)



pozdrawiam

Edytowane 5 Lutego 2012 przez tomasz6662

[mamel]

nikt nie jest nieomylny, ja też wypuściłem lapsus z "PP" zamiast "pentoda", sorry :)

Edytowane 5 Lutego 2012 przez mamel

[tomasz6662]

nikt nie jest nieomylny, ja też wypuściłem lapsus z "PP" zamiast "pentoda", sorry :)



:)



Moim zdaniem większość konstrukcji EL84SE powstaje dzięki łatwemu i taniemu dostępowi do transformatorów tg2,5 i tg5. Decydując się na RH84 rezygnujemy z tej zalety, trzeba zamawiać/szukać bardzo dobrego transformatora głośnikowego. Choć niedopasowanie w wypadku połączenia triodowego nie jest tak szkodliwe jak dla pentody to przy sprzężeniu nie obejmującym transformatora wyjściowego i zastosowaniu śmieciowych tg2,5 i tg5 i tak dostaniemy tylko namiastkę hi-fi.



pozrawiam

[tomasz6662]

No i mi się dodało dwa razy to samo, da się jakoś usunąć post ?



pozdrawiam

Edytowane 5 Lutego 2012 przez tomasz6662

[simon1983]

:)



Moim zdaniem większość konstrukcji EL84SE powstaje dzięki łatwemu i taniemu dostępowi do transformatorów tg2,5 i tg5. Decydując się na RH84 rezygnujemy z tej zalety, trzeba zamawiać/szukać bardzo dobrego transformatora głośnikowego. Choć niedopasowanie w wypadku połączenia triodowego nie jest tak szkodliwe jak dla pentody to przy sprzężeniu nie obejmującym transformatora wyjściowego i zastosowaniu śmieciowych tg2,5 i tg5 i tak dostaniemy tylko namiastkę hi-fi.



pozrawiam



Ja mam Com_s od Pietro. Próbowałem odłączyć sprzężenie Nfb ale to nie zagrało dobrze wtedy.

[Tadeiro]

U mnie też wszystkie trafa od 4pietro4
