Klub fanatyków 2W

[bumszakalaka]

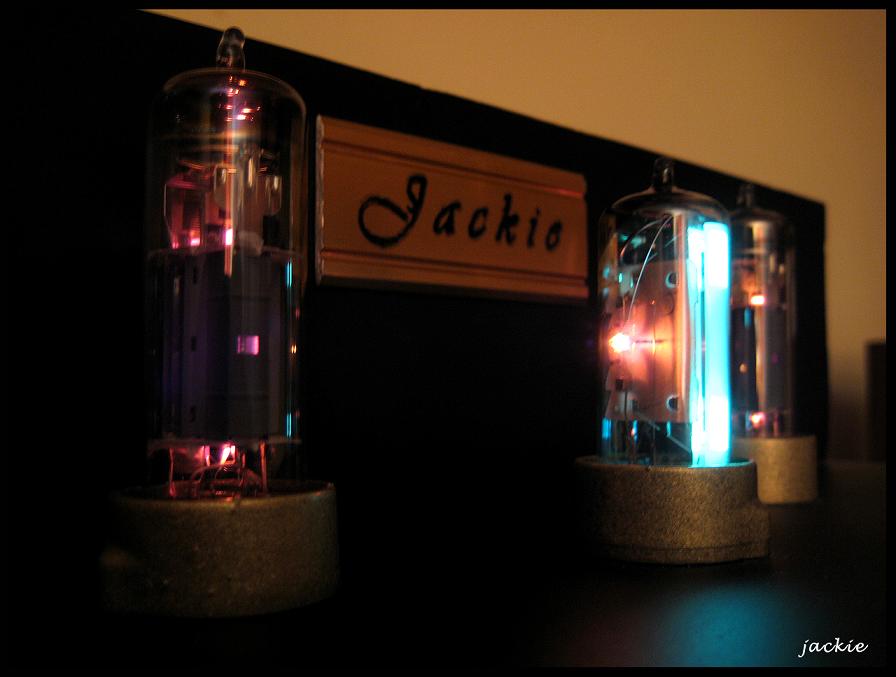

Dołączam. Popełniłem wzmacniacz SE na 2xECL82. Zasila kolumny szerokopasmowe "One way ticket". Całość jak dla mnie gra przyzwoicie - najlepiej sprawdza się w muzyce jazzowej (instrumenty dęte) ale też ładnie struny słychać ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 24 Grudnia 2010 przez bumszakalaka

[adam2948]

Witam! Bardzo ładne wykonanie, jak dla mnie. Ile db mają Twoje szerokopasmówki?

Pozdrawiam serdecznie w pierwszy dzień Świąt adam2948.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bumszakalaka]

No więc tak - głośniki 89dB natomiast kolumna 88dB. Nie za wiele ale do nagłośnienia małego pokoju wystarcza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[23031970]

Powiedzcie jakie kolumny macie lub polecacie do wzmacniaczy lampowych o niedużej mocy??????

Dzięki za rady i odpowiedzi!!!!!!

I jeszcze jedno pytanie , jakie wzmacniacze lampowe polecacie oprócz osławionej 300 B oraz lepszy brzmieniowo jest wzmacniacz ze sprzężeniem zwrotnym czy bez sprzężenia zwrotnego niezależnie od zastosowanej lampy -DZIĘKUJĘ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

Powiedzcie jakie kolumny macie lub polecacie do wzmacniaczy lampowych o niedużej mocy??????

Dzięki za rady i odpowiedzi!!!!!!

I jeszcze jedno pytanie , jakie wzmacniacze lampowe polecacie oprócz osławionej 300 B oraz lepszy brzmieniowo jest wzmacniacz ze sprzężeniem zwrotnym czy bez sprzężenia zwrotnego niezależnie od zastosowanej lampy -DZIĘKUJĘ



Dlatego że to nie odpowiedni wątek, to odpowiem bardzo krótko. Oczywiście to tylko moje zdanie na ten temat. Warte poważnego zainteresowania są wzmacniacze oparte na lampach (od najsłabszych - chodzi o moc - do najmocniejszych):

1. SE EL84 (połączenie triodowe)

2. PP EL84 (pentoda)

3. SE 300B

4. SE GM70

5. SE 211 (VT-4-C)

6. SE 845

Moim zdaniem lepszy dźwiękowo będzie zawsze wzmacniacz z płytkim sprzężeniem zwrotnym, lub jeszcze lepiej całkowicie go pozbawiony. Niestety brak sprzężenia może powodować inne problemy (mniejsza stabilność i mniejsze pasmo przenoszenia).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[janosikx]

Powiedzcie jakie kolumny macie lub polecacie do wzmacniaczy lampowych o niedużej mocy??????

Dzięki za rady i odpowiedzi!!!!!!

I jeszcze jedno pytanie , jakie wzmacniacze lampowe polecacie oprócz osławionej 300 B oraz lepszy brzmieniowo jest wzmacniacz ze sprzężeniem zwrotnym czy bez sprzężenia zwrotnego niezależnie od zastosowanej lampy -DZIĘKUJĘ



Ja mam SE na EL84 gra z 87dB/4Ohm do 20-30m2 wystarcza - gra super, to samo gra 92dB/8Ohm i też jest fajnie

Goscie puszczali SE na 86dB/8 Ohm i twierdzili ze wystarczy



Jak ktos kiedyś napisał "zalezy co komu pasi" :)



Robiłem kilka konstrukcji na tranzystorach i te "waty" ze wzmacniacza lampowego jakieś mocniejsze :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Dink]

Czołem, zrobiłem ostatnio pięknie grający SE EL34 w układzie triody i bez NBF. Transformatory . Leszka Ogonowskiego. Pozdrawiam Wszystkich w Nowym Roku Dink



Czołem, zrobiłem ostatnio pięknie grający SE EL34 w układzie triody i bez NFB. Transformatory . Leszka Ogonowskiego. Pozdrawiam Wszystkich w Nowym Roku Dink



Pomyłka literowa - powinno być NFB. Transformatory p. Leszka Ogonowskiego

[mamel]

ale to chyba ma ciut więcej niż 2 waty :((

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tadeiro]

Coś koło 5W ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Stycznia 2011 przez Tadeiro

[bartek79]

szanowne koleżeństwo

mam pytanie kolejne a bzdurne że ja cię nie mogę .



Mam więc te swoją lampkę na PCL 86. Miga toto do mnie okiem każdego wieczora i sie już zrzyłem. Ale ostatnio słuchałem i widziałem lampę KT 88. Cudo jak dla mnie. NO i chciałbym ją mieć .



Da się ją wsadzić zamiast tych PCL86 ? Jest sens ?



Czy pogodzić się trzeba z koniecznością budowy od zera nowego wzmaka ?



pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Niestety...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bartek79]

wprost nie chce mi się w to wierzyć

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bryan]

Dink,

czy mógłbyś zdradzić źródło dla chassis do budowy Twoich wzmacniaczy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Dink]

Czołem, ten wzmacniacz zrobiłem na specjalne zamówienie do wcześniej robionego przeze mnie pre RIAA, do bardzo wysokiej klasy patefonu - vide zdjęcie. Wzmcniacz tak pięknie gra, ze już u Leszka Ogonowskiego zamówiłem komplet transformatorów dla siebie. Robię to z z kształtki aluminiowej o szerokości 150mm i grubości 2,5mm oraz różnej długości. To są typowe kształtki i dostępne w handlu. Chassis jest zatem bardzo proste. Boczki wykonane z zamkniętego profilu aluminiowego 0 / 35x27mm/. Chassis maluję metodą proszkową i najczęściej z tzw. fakturką. Pozdrawiam Dink

Niżej - widok od spodu.

[mamel]

Dink - załóż nowy, ciekawy wątek dotyczący swoich zacnych produkcji

Twoje wpisy o EL34 w tym wątku, pomijając cel jaki im przyświeca, nijak się nie mają do tematu wątku

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Dink]

Dink - załóż nowy, ciekawy wątek dotyczący swoich zacnych produkcji

Twoje wpisy o EL34 w tym wątku, pomijając cel jaki im przyświeca, nijak się nie mają do tematu wątku





Cel? Spiskowa teoria dziejów tocząca chore łby. Nie mam żadnych produkcji i ich nie potrzebuję. Moja trioda EL34 ma niecałe cztery waty. Jeśli Ci przeszkadza, to napisz do moderatora i poproś o usunięcie moich wpisów. Też mnie to ucieszy. Dink

[ksindac]

Robię to z z kształtki aluminiowej o szerokości 150mm i grubości 2,5mm oraz różnej długości. To są typowe kształtki i dostępne w handlu.

A w jakiej sieci? Bo jedyne co ja spotkałem to niestety kątowniczki o maksymalnym rozmiarze 60x30 mm, dlatego muszę sam giąć chassis z blachy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Dink]

A w jakiej sieci? Bo jedyne co ja spotkałem to niestety kątowniczki o maksymalnym rozmiarze 60x30 mm, dlatego muszę sam giąć chassis z blachy.





Nie pamiętam teraz symbolu kształtki /symbol handlowy huty/, ale te dane można uzyskać z sieci dwóch sklepów w Łodzi "Metalpol". Jeden sklep jest na ul. Przybyszewskiego /tel: 42 684 41 21/ i drugi sklep na ul. Św.Teresy

/tel: 42 65 222 74/. Mają tam bogaty wybór również innych profili aluminiowych. Jest jeszcze jeden sklep w Łodzi, w którym te profile /kształtka C 150x38 grubość 2,5mm/ można dostać z tym, wyłącznie całą długość kształtki - nie pamiętam ile tego jest - może trzy metry/?/. Koszt ok. 100 zetów. Pozdrawiam Dink

Edytowane 5 Stycznia 2011 przez Dink

[bartek79]

a ja znalazłem mój obiekt westchnień



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



czy ktoś się zetknął z tą konstrukcją ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bumszakalaka]

KT88 z tego co wyczytałem z forum w jakimś wątku nie cieszy się zbyt dobrymi opiniami - że, bumboxowato gra, że średnica nie ta, że mało powietrza itd. Na ile to jest prawdą nie wiem ale jednak skłaniałbym sie ku EL34 w SE.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

a ja znalazłem mój obiekt westchnień



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



czy ktoś się zetknął z tą konstrukcją ?

mało ambitna, wręcz żenująco zachowawcza

ale to NIE TEN wątek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Stycznia 2011 przez mamel

[bartek79]

A jak już wszystkich Pan wyprosisz z tego wątku to wtedy co ?



A co do żenująco zachowawczych konstrukcji to sobie myślę ,że jak za rok zrobię taką mało ambitną to nieco ambitniejszą znajdę . A póki co to jak na razie sobie gniazdko słuchawkowe zmajstrowałem i kolumny zamknięte więc ten poziom jest akuratny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

A jak już wszystkich Pan wyprosisz z tego wątku to wtedy co ?



A co do żenująco zachowawczych konstrukcji to sobie myślę ,że jak za rok zrobię taką mało ambitną to nieco ambitniejszą znajdę . A póki co to jak na razie sobie gniazdko słuchawkowe zmajstrowałem i kolumny zamknięte więc ten poziom jest akuratny.





Bartek jeśli złożyłeś wzmak na PCL to spokojnie ogarniesz mocniejszą lampę.

Kup sobie płytkę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Simple SE i masz do wyboru do koloru 6L6GC, EL34, KT88 and 6550. Płytki wykonane są wyśmienicie i konstrukcje są proste ale przemyślane.

Sorki za off topic ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mamel]

bartek79 - nie mam ambicji robić w "Klubie fanatyków 2W" za woźnego ale ... na prawdę, jest kilka wątków w zakładce lampa, gdzie sporo tu (i nie tylko) pisanych postów zostanie lepiej odebranych i może liczyć na właściwą pomoc



do układu z tubeland mam takie zastrzeżenie, że mostek jest na wołowatych diodach, za niskie napięcie anodowe, mocno zaniżony prąd ecc83 - w sumie - śpiewać każdy może, jeden lepiej drugi gorzej - a robota taka sama

nigdy nie użyłem jeszcze pcb do lampowego diy - po co? - same ograniczenia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bartek79]

NO dobra to się ewakuuje z tego watku



tylko tak off topowo powiem że KT88 mi odpowiadają brzmieniem na dzień dzisiejszy i do tego sie moge zapatrzać w blue glowing całymi godzinami



pozatym z tym akurat schematem jest taki myk ,że ci niemcy tam piszą ,że ECC83 to pociagnie jedno źródło a jak się chce selektor to trzeba 2 x ECC83



pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[janosikx]

Panowie jaki driver polecacie do EL84 w SE?

ECC83 czy coś innego? Jaki producent lampy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ksindac]

ECC81, tak jak w RH84.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dooomin]

potwierdzam!

ECC81 daje radę - np. stary Telefunken ;-)

A tak swoją drogą - RH84 SE to WYBITNE maleństwo! Zabierająć się do jego budowy miałem pewne obawy, no bo tylko 5W, małe trafka TG5-53 - a po pierwszym odpaleniu dźwięk mnie zabił - z resztą nie tylko mnie, bo już zamówienie mam na kolejne 2 sztuki ;-)

Pozdrawiam!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[janosikx]

Czyli obstajecie za ecc81 ?



Ja dotychczas uzywałem ecc83 RFT

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ksindac]

ECC83 to taki klasyczny driver, którego związek z EL84 dziś można tłumaczyć chyba jedynie niskim poziomem sygnału dostarczanym przez dawne źródła. Dziś kiedy źródła dostarczają ponad 2V to jest to już prawie poziom pozwalający bezpośrednio sterować czułą pentodę mocy jaką jest EL84. No, prawie... :)

Stopnie na ECC83 mają ponadto pewną wadę - dość szybko następuje w nich spadek w najwyższych częstotliwościach.

ECC81 albo 88 to dobry wybór.
