GAINCLONE

[Peter Daniel]

Sugeruje 25K log. Liniowy nie bedzie tu odpowiedni.

[Lord]

Dzieki Peter Daniel!



W ofercie sklepu z ktorego chcialem zamówić są jedynie alpsy 10k, 50k i 100k (logarytmiczne)... www.schuro.de

Co radzisz Peter Daniel?Jakie osobiście stosujesz i w jakiej cenie? Coś słyszałem o tzw noble, mozesz mi wyjasnić?

Ps. zamierzam i tak u Ciebie zamówić BG, ale niestety nie teraz...

Pozdrawiam!

[Peter Daniel]

Jesli zrodlo ma niska opornosc na wyjsciu, mozesz uzyc 10k.



50K tez bedzie OK, gdyz w polaczeniu z 22k rezystorem na wejsciu wzmacniacza ,opornosc calosci i tak nie bedzie duzo wyzsza od 50K. Moze to tez dac tez lepsza kontrole przy niskich poziomach odsluchu. Wbrew temu co niektorzy twierdza, charakterystyka log nie ulegnie wiekszym zmianom.



Uzywam Noble z Percyaudio i uwazam ze daja dobra jakosc w stosunku do ceny ($20).



W AMP-1 sa 50K pots, we wzmacniaczu zintegrowanym 25K; nie widze wiekszej roznicy przy obu wartosciach potencjometrow. 100K byloby jednak zdecydowani nieodpowiednie (chociaz tez uzywalem).

[Lord]

Dokładnie Peter stosuje aplikację lm4780 z 1k rezystorami na wejściu (20k do masy).

Natomiast żródło to Samsung Hd745. Tak więc, rozumiem że odpowiedni bedzie tu alps 50k log?, czy jednak 10k log?

Dzieki serdecznie!

[Peter Daniel]

10K moze byc lepszy, ale bezpieczniej uzyc 50K.



Trudno mi dac jednoznaczna odpowiec i dlatego uzywam 25K ;-)

[Lord]

Rozumiem zastosuje 50k...

Dziekuje bardzo Peter Daniel i pozdrawiam!

[skrzypek]

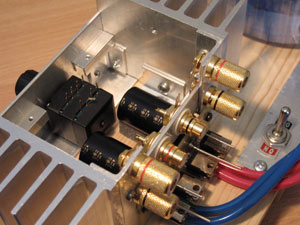

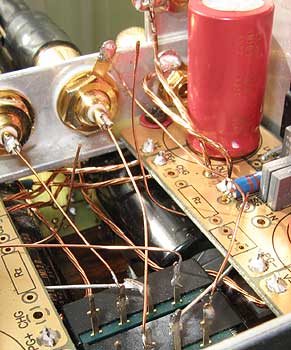

Dzięki forum i wspólnemu zamówieniu zdołałem poskładać clona, na początku konstrukcja miała być wykonana "na szybko" przy zapewnieniu możliwie krótkich połączeń. Przez uciążliwy niekiedy pedantyzm ciężko było odpuścić pewne detale i zacząłem pasowac, mierzyć, bez uprzednich konkretnych planów poskładałem z tego co było pod ręką, niestety nie dało się szybko. Teraz wiem, że składanie kompletnej konstrukcji lepiej rozplanować wcześniej. Gra dosyć dobrze, pierwsze wrażenie nie było najlepsze, teraz po dwóch tygodniach jest lepiej. Finalnie ma to być końcówka, są już przygotowane druty (sterczą w górę, widać na zbliżeniu) podpięte bezpośrednio od spodu do nóżek LM'a. Po dwóch tygodniach dołożyłem jeszcze dwa kondensatory na zewnątrz przy mostkach (do sterczących nóżek kond. tych które wystają ze środka), po tym bas stał się bardziej sprężysty, ale dżwięk stał się nerwowy, podobne wrażenie jak przy pierwszym uruchomieniu. Po dwóch dniach wraca do normy,ale jeszcze poczekam i zobaczymy co z tymi kondami zrobić. Jako źródło obecnie gra zmodyfikowany przez Bartka1 Philips 304 MKII, dzięki świetnej robocie, analogowemu brzmieniu dobrze zgrywa się z GC i Zollerami. Chciałem też oficjalnie podziękować Bartkowi za miedź do okablowania, wbrew pozorom pojedynczych drucików była cała masa, bez nich nie wiem czy bym się odważył łączyć i eksperymentować, kolejnym etapem będzie pre P1.7

Pozdrawiam wszystkich Klonowiczów:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DeTom]

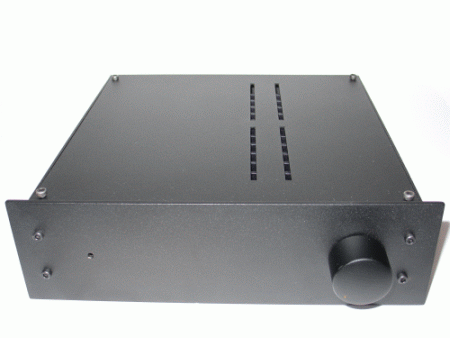

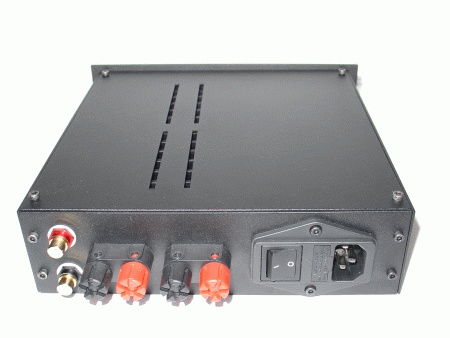

Chciałbym przedstawić kolegom mój pomysł na GC. W zamyśle miała być to konstrukcja jak najbardziej kompaktowa i taka chyba wyszła (wymiar 22 x 20cm). Oczywiście takie ułożenie elementów w obudowie nie sprzyja minimalizowaniu długości połączeń. Cóż, coś za coś. Wzmacniacz jest też bardzo budżetowy ale pomimo zastosowania dobrych acz nie wybitnej jakości elementów gra bardzo dobrze. Wykonawcą obudowy jest mój kolega z pracy. Blacha aluminiowa malowana proszkowo na czarny mat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Bardzo ladnie to wyglada. Ja nie mam zaciecia do prac mechanicznych ;)



Jeżeli chodzi o zlocone druki - nie ma problemu. Zamowie kilka GC w takiej wersji. Cena plytki cynowanej to 18zl (dwustronna, metalizacja, gruba miedz), zloconej - w tej chwili trudno mi powiedziec. Druki beda gotowe za 1.5 tygodnia.

[PrzemekElektro]

Ja sie pisze na 2szt (dual mono, czyli 2 zasilacze i 2 końcówki)

przy okazji spytam, sa jeszcze jakies płytki do DACa?

[jar1]

Mimo wszystko, ja doradzam dodawanie kondensatorów między clonem a potencjometrem . Lepiej się zachowuje układ i lepiej (wg mnie gra).

[Irex]

~veteran



Czy cynowana płytka za 18zł to komplet dual mono (2xkońcówka + 2xpłytka z diodami) czy tylko jeden kanał ??

[magazynier]

>Veteran



Wymontowałem z mojego klona kondensatory przy mostku, zostały, więc tylko BG N 100uF na kościach. Słuchałem cały dzień w takiej konfiguracji. Zgodnie z przewidywaniami poprawie uległa średnica, bardziej stała się otwarta, ale również delikatna. Wysokie tony to dziwna rzecz w tej kości, LM3886 nie grzeszy otwartością wysokich, są (bynajmniej w konfiguracji sprzętowej, jaką dysponuje tj. GC sterowany z pre z mojej integry) wygładzone, miodowo-jedwabne:), czyli o uderzeniu blach zapomnij. Brakuje w nich dynamiki. Pozostawienie samych kondów na kościach nie wpłynęło jakoś znacząco na górę.

Bas - brak. Nie stwierdzono. Dosłownie:)



Następnym krokiem było zapakowanie do zasilacza Nichiconów FG 10.000uF/50V. I tu zaskoczenie, średnica i góra praktycznie bez zmian (no prawie, bo dało się chyba wyczuć delikatne wygładzenie średnicy) natomiast bas się poprawił, nie żeby od razu jakiś superbasisko, ale....:). Na razie tak zostanie, ale nie jest to chyba najbardziej optymalne rozwiązanie. Wydaje mi się, ze tak duże kondy zamulają w równym stopniu bas i średnice. Na średnicy są bardzo delikatne zmiany, ale bas słychać natychmiast. Z kondami ROE 1000uF przy diodach bas ładnie skakał, ale średnica i góra była inna.

Na ile to wszystko prawda, nie wiem. Zmiany mogą wynikać z pływającej wraz z różną pojemnością równowagą tonalną.

[veteran]

~Irex

1 plytka to koszt 18zl. Sklada sie zmostka i koncowki mocy. Laminat dwustronny, metalizacja, pogrubiona miedz. Zrobie kilka drukow zloconych.



~magazynier

Widze, ze przyszla pora na eksperymenty ;)



~PrzemekElektro

Niestety, ostatnio oddalem ostatnia, wlasna ;) Jezeli znajdzie sie kilka chetnych osob - nic nie stoi na przeszkodzie 'dodrukowania' kilku.

[mi$kin]

wojtekr>

Chciałem przyłączyć się do zamówienia. Napisałem na priva i... nic :-(

Spojrzałem na stronkę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) i... nic - zero zmian :-(

Czy można jeszcze się przyłączyć??? PLEASE!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PrzemekElektro]

Veteran:

rozumiem, że powyższy wpis dotyczy to płytek do DAC'a?

[wojtekr]

Jutro (mam nadziej) uda mi sie zamknac liste i o statecznie to skalkulowac. Orientacyjnie koszty wysylki sa zblizone do kosztow wysylki bezposrednio od Petra ale jutro jeszcze raz to policze i bede wysylal maile z potwierdzeniem i numerem konta.

[NeC]

Witam

Szukałem, szukałem i jakoś nie umię sie doszukać:) Ile wynosi koszt zrobienia takiego gainclona na wypasionych podzespołach i dual mono?? Czy taki lajik jak ja poradzi sobie ze złożeniem tego cuda??pozdrawiam

[Marek]

Witam,

właśnie odkryłem wpisy dot zamówień części :-( Gdyby jakimś cudem termin zamknięcia zamówień się przedłużył, chętnie poprosiłbym o kilka Black Gate'ów... ostatnio kiedy zamawiałem u Petera był w tej sprawie osobny wątek :-(((

[wojtekr]

-->Marek



Dzisiaj zamykam daj specyfikacje

[Marek]

Wielkie dzięki, zaraz rozkręcam tunery i sprawdzam jakie wartosci są potrzebne ;-). Czy pojemności są do wyboru te z tabelki, czy ewentualnie można 'domówić' jakąś inną?

[lancaster]

wojtekr

jezeli jeszcze można przylączyc sie do zamowienia od Petera to poproszę:

BG NX 0,1uF/50 x 2

BG N 10uF/50 x 2

tylko tyle.

Potwierdzenie wysyłam na @

Pozdrawiam

[Marek]

Wysłałem specyfikację na @:

10uF BG-N 5szt

4,7uF BG-N 6szt

47uF BG-N 4szt,

dodatkowo, w miarę możliwości oczywiście

2,2uF/50V BG-C 2szt

100uF/16V BG-STD 6szt

Dziękuję.

[wojtekr]

nowa wersja

[koloom]

wojtekr

Czy dostales maile ode mnie? Wysylalem w srode i czwartek.

Dasz rade jeszcze dolaczyc mnie do zamowienia?

Potrzebuje:

Caddock 220R 2szt

Caddock 22k 4szt

Riken 680R 2szt



BG N 220uF/50V 2szt

silver mica 680pF 2szt

silver mica 10pF 2szt

Dzieki

[uwe300]

->magazynier

Jak było z brumieniem przy 100uF? może warto byłoby sprobować z jakimiś MKP 100uF np Jantzen? co o tym myslisz?

[magazynier]

Przyczyna była inna, zwiała mi masa wejsciowa i dlatego buczało. Kiepski miałem styk. Zostaly juz tylko pykniecia do wyeliminowania, ale wydaje mi sie ze to od zakłuceń sieciowych. Jak sie lodówka wyłącza włychać wspomniane pyknięcia. Może coś da się z tym zrobić.



Konda zostawiam na swoim miejscu. Choć nie, jednego musze wymienić, bo w kazdym z kanałów ma inną wartość :)

[NeC]

Czy jest możliwośc podłączenia gainclona do wzmaka bez wyjścia na koncówke?? Jest tylko pętla magnetofononową. O ile się nie myle można by wrzucić potencjometr do koncówki, ale jak to się ma do dzwięku?? A i jeszcze jedno a co gdybym chciał monobloki??Z góry dzięki za odpowiedz

[PrzemekElektro]

NeC:

Jak chcesz monobloki to dajesz dwa trafa i wrzucasz w oddzielne obudowy. Podłaczyć do wzmaka bez wyjscia sie raczej nie da. Pętla magnetofonowa - mija sie z celem, najczesciej wyjscie do magnetofonu nie jest regulowane, więc i tak trzeba dawać potencjometr. Potencjometr w końcówce - dobre rozwiązanie, jednak jesli chcesz miec monobloki to przydałoby sie cos w rodzaju pasywnego pre, czyli potencjometr w obudowie, posiadanie dwóch potencjometrów raczej nie bedzie wygodne.



A tak właściwie to jakim napięciem sie to zasila?

W nocie katalogowej jest |V+| + |V-|

[mal]

Nie chcę zakładać nowego wątku, choć może należałoby. Stwierdziłem, źe z moim GC z kolumny DIY CT-193 (szerokopasmowe na Monacorach SPH-60X) oszukują mnie niedostatecznie wiarygodnie ;)

W poszukiwaniu lepszych oszustów udałem się do jednego z dwóch (?) w moim mieście Lublinie sklepów ze sprzętem audio.

Na początek Kef Q1 - może były niewygrzane, ale zupełnie mi nie podeszły (dwie ładnie wyglądające skrzynki, z których każda generowała niezłej jakości dźwięki co za cholerę nie chciały utworzyć muzyki). Potem, w akcie lekkiej desperacji poprosiłem o podłączenie czegoś, co lekko przekracza mój budżet - Dynaudio 42. Mario Puzo w powieści "Ojciec chrzestny" opisuje to tak :

"Michael został raźony tym, co Sycylijczycy nazywają 'piorunem'". Potem były jakieś Mission siedemset cośtam, kto by tam zwracał uwagę (po Dynaudio), grały za zimno i w ogóle beznadziejnie :).



Jestem już niemal zdecydowany na te duńskie liliputki, jedyne co mnie niepokoi to to, czego się naczytałem :



- dynaudio wymaga wydajnego prądowo wzmacniacza (4 ohm, skuteczność 86 db) - GC chyba do takich nie należy ...

- dynaudio ma bass refleks do tyłu , mój pokój to 12 m2 - mogę mieć problem z ustawieniem.



Zanim je kupię oczywiście przyjdę na odsłuchy z moim GC pod pachą, ale zanim to nastąpi może ktoś z forumowiczów mnie za-,/ zniechęci do pomysłu GC + Dynaudio 42 ?
