GAINCLONE

[darkul]

Otoz to panie kolego... bo najistotniejsze jest ustalenie stalych warunkow pracy... termiki[zmiennej w koncu],zmian po lutowaniu ..niestety nieodwracalnych.wilgotnosci otoczenia..,, ba nawet specyfiki czyszczace potrafia nieodwracalnie zmienic parametry elementom..itp.

Ja lubie Bayschlagi za solidnosc i glupotoodpornosc...

[darkul]

w jedny przypadku jest istotna precyzja rezystorow.. w stopniach o bardzo duzym wzmocnieniu...i to tez niewszedzie...

[Nowy2]

Sposób parowania rezystorów z dokładnością 0,5%, a nawet 0,01% podano pod poniższym linkiem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Aby tego dokonac wystarczy źródło napięcia, jeden potencjometr i miernik napięcia o zakresie 0,3 V i oporze wejściowym 10M lub 10 mV przy parowaniu z dokładnością 0,01%.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

O ile pamiętam z miernictwa (czasy studów), to mierniki cyfrowe mają również swoją dokładność (klasę) np. 1% + 2 cyfry. Jakoś wolę mostek i galwanometr, ale nie robiłem jeszcze pomiarów rezystancji przy różnych temp. Swoją drogą ciekawe, które z wymienionych rezystorków poza liniową char. U/I mają też w miarę stały współczynnik temp. w zakresie 0-70 st. C i jak to się ma po lutowaniu. Niektórzy mówią wprost, że TWR zależy od stopnia obciążenia rezystorka, ale czy trzyma on parametry po lutowaniu?

[rekin]

> Nowy2

Równocześnie pojawił się twój wpis. Problem z technicznym pomiarem rezystancji polega właśnie na dokładności potencjometru. Jeśli jest on dokładny i da się precyzyjnie ustalić wartość jakgo rezystancji (wg skali), to przewaga mostka nad miernikiem (ze swoją skończoną rez. wewnętrzną) jest bezsporna. To takie dywagacje. Jak zauważył Peter niekoniecznie o dokładność tu chodzi.

[Nowy2]

Trik polega na tym, że suwak potencjometru jest ustawiany przy pomiarze tylko raz, w trakcie równowazenia mostka pomiarowego => jego dokładność jest nieistotna; natomiast w drugim etapie doprowadzamy do niezrównoważenie mostka przez zamianę parowanych rezystorów. Należy odczytać napięcie zasilające mostek, napięcie mostka po zrównoważeniu i napięcie niezrównowazenia po zamianie miejscami rezystorów podlegających parowaniu.

[rekin]

Masz rację. Ja pisałem o pomiarze, a Ty o parowaniu. Przy parowaniu faktycznie unikamy błędów na potencjometrze:)

[sto??ek]

Witam !

>darkul

Nie gniewaj się, ale wydaję mi się, że Twoje ego przerasta Twoją wiedzę ( kórej nie neguję ). Niestey, każdy mój wpis, który jest w większym lub w mniejszym stopniu niezgodny z Twoiją opinią komentujesz w ten sam sposób - a zapominasz że NIE MASZ MONOPOLU NA WIEDZĘ O WSZYSTKIM - chybą że jesteś o tym przekonany, ale to za mało. nie wierzę, że wiesz wszystko o wszytkim i nie pisz głupot, że nie produkuje sie rezystorów na zamówienie, bo się ośmieszasz. Jak już wpominałem, ja słucham sprzet który robię a ty go tylko mierzysz to różnica - jeżeli mogą być rezystory z typoszergu to je stosuje, jeżeli nie to zamawiam specyficzne i to tyle.

Trochę się uniosłem, ale robisz się nudny z tą polemiką ze mną. Popracuj lepiej nad desing-em swoich klosków i ich budową wewnętrzą a później oceniaj innych, OK ?

iTo na razie.....

[darkul]

Znowu zle odczytales moje wpisy....

Ja do elektroniki kolego mam wbrew pozorom duzo pokory...

[Foksik]

Przeglądając wątek można dojść do wniosku, że większośc z Was uważa montaż na płytce drukowanej za jedynie słuszną drogę. Tym czasem jedną z zalet tak prostych w sensie liczby elementów urządzeń, jest możliwość bezpośredniego montażu elementów. Po pierwsze zapewniam, że zabawa z montażem jest dużo fajniejsza jeśli zrezygnujemy z PCB, choć wymaga pewnego doświadczenia w lutowaniu. Po drugie pozbywamy się z układu lichej jakości przewodów, jakimi są ścieżki na płytce. Ci, którzy szczegolnie dużo uwagi poświęcają jakości okablowania, powinni moim skromnym zdaniem wręcz brzydzić się obwodami drukowanymi (przekrój, jakość przewodnika... zupełna katastrofa;-)).

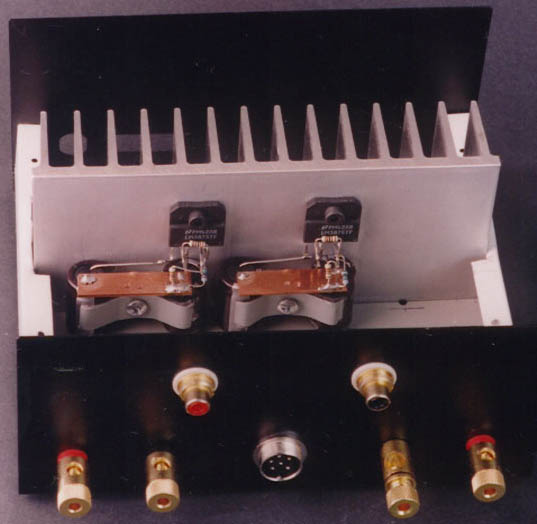

Szanowni państwo! Mam zaszczyt przedstawić... Gainclone w moim wykonaniu.

-Układ LM3875TF w wersji izolowanej - ładny i prosty w montażu

-Kondensatory 1000uF/50V 105st.C niskoimpedancyjne przykręcone do radiatora jako najsztywniejszego elementu konstrukcji i oddzielone od niego kawałkami pianki termoizolacyjnej

-Rezystory precyzyjne metalizowane 1% ( pozdrowienia dla Bartka1 ;-) )

-masa w postaci szyn miedzianych z rozdzielnicy energetycznej (trudne w lutowaniu)

-zasilacz zewnętrzny połączony poprzez gniazdo sześciostykowe



Na zdjęciu nie ma przewodów łączących elektronikę z gniazdami przyłączeniowymi, oraz rezystorów wejściowych (dolutowane później).

[obrazekLUKASZ-163336_1.jpg] [obrazekLUKASZ-163336_2.jpg] [obrazekLUKASZ-163336_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

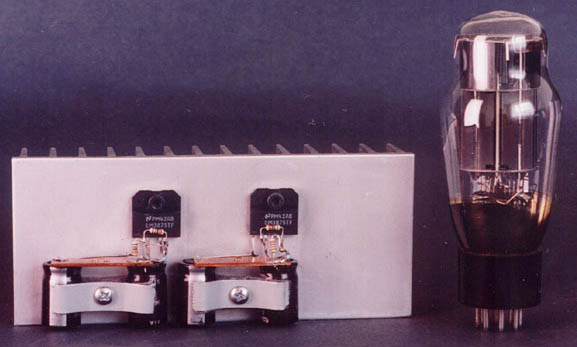

Napierwszym zdjęciu lampa 6H13C w celu porównania wielkości.

[Frank]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Parę ciekawostek o Gainclonie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seband]

Próbował ktoś klonowania na LM3876? To jakby LM3875 tylko z dodanym "mute", czy gra tak samo dobrze?

[Brencik]

>Foksik

no ladnie. ale te kondensatory to od radiatora won natychmiast!! one powinny byc jak najdalej od zrodel ciepla. To co zrobiles to zupelnie wbrew podstawowym zasadom montazu elektronicznego. I ogolnie jakos niespecjalnie mi sie ten ukladzik widzi.. Ale dobzre ze probujesz i idziesz do pzrodu. Powodzenia! pozdrawiam!!

[kafka]

Przecież napisał, że kondensatory oddzielone są pianką termoizolacyjną. Z założenia kondensatory muszą być jak najbliżej IC, czyli chcąc nie chcąc radiatora. Lepiej tak, niż by miały wisieć w powietrzu.

[darkul]

Ponizej btemperatury 45 st. C moga byc blisko radiatora...blokujace zecz jasna..

Elektrolity nie blizej jak 10 mm i to te male...

[d@rek]

Witam

Postanowiłem kupić trafo do mojego GC, zrobiłem rozeznanie w kilku firmach i tak:



Noratel: 300VA PRI: 230V SEC: 2x18V -184zł

Breve : TTS 300/D 230/17-17 -123zł

Elpraw : zrobi dowolne ( chciałem zamówić 350VA/230/20-20 ) - ok 90-100zł

Dwie pierwsze pozycje ze standartowej serii kosztami przesyłki.

Mam pytanie - która propozycja według Was jest najbardziej atrakcyjna cena/jakość ?. Prawdę mówiąc myślałem o Elprawie.

Pozdrawiam D@rek

[darkul]

Zadna!

Wlasnie czekam na zamowione trafole....

400 VA 16+16VAC z zabezpieczanymi uzwojeniami..lakier zywiczny i ekranowaniem....

Cena ponizej 140 ZL..

Rdzenie maja zwijane sprowadzane ze Szwecji a nie gowniane blaszki ....

Lada dzien jak je dostane i beda ciche daje namiary na firme...

[fit]

mam pytanie z innej beczki - widzialem na zdjeciu ze ludzie chłodza radiatory wiatrakami... przeciez takie wiatraki hałasuja jak cholera !!! najcichszy jaki znam ma 12dBA - czy taki hałas nie jest gorszy od wpływu promieniowania kosmicznego na opornosc rezystorów w petli sprzezenia zwrotnego :wink: ?



btw - jakby mi trafo buczało tobym je przez okno szerokim łukiem...

[Foksik]

>Brencik

Zdecyduj: "no ładnie" czy "jakos niespecjalnie mi sie ten ukladzik widzi.."? ;-)

Radiator przy normalnym graniu jest prawie zimny. Uznałem że ważniejsze żeby elektrolity nie drgały, ale następnym razem dam grubszą przekładkę. W Alephie kondensatory mam odsunięte od radiatora o 15cm a i tak bardziej się grzeją niż w Gainclonie.

Czy ktoś porównywał brzmieniowo ten sam układ w wykonaniu na PCB i lutowany bezpośrednio? Jakieś wnioski?

Zabawa przy montażu przestrzennym jest naprawdę przednia. Polecam.

[pkrecz]

Dzisiaj dostałem układy. Wysyłka w trakcie.

Pozdrawiam.

[rekin]

Tak mi się nasunęło, jak się komuś nie chce rzeźbić obudowy, to najprostszym rozwiązaniem jest wykorzystanie gotowej obudowy zepsutego wzmacniacza samochodowego. Wybór obudów wielki, odprowadzenie ciepła zapewnione, koszt niewielki, a przerobić front i tył nietrudno. No i ta zwartość konstrukcji:)

Pozdrawiam

[Foksik]

Myślałem już o tym ale skąd wziąć zepsuty?

[rekin]

Na Allegro jest teraz jakiś jeden zepsuty za jakieś 30PLN (na razie) aukcja się właśnie kończy za 2h. Jest też kilka w cenie poniżej 100 PLN sprawnych. Trzeba polować, albo szukać gdzieś na giełdzie sam.

[rekin]

->Foksik

Jest coś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

po przeróbkach może się nadać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seband]

Przymierzam się do budowy Gainclone'a (scalaki już w drodze). Będę miał do dyspozycji LM3875, 3876 i 3886. I tu mam problem: czy przy LM3886 i układzie Petera nie będzie problemów ze wzbudzaniem? Do oryginalnego układu zamierzam dodać jeszcze kondensatorki na zasilaniu 100n MKT lub MKP bezpośrednio przy scalaku - czy takie rozwiązanie wystarczy, czy lepiej dać jeszcze na wyjściu obwód Boucherota (rezystor i kondensator do masy)? A może jeszcze cewka, żeby zabezpieczyć się przed wpływem pojemności kabla?

[Peter Daniel]

Jak do tej pory nie zaobserwowalem problemow ze wzbudzaniem. W zadnym wzmacniaczu nie uzylem Zobla, cewki czy rezystora na wyjsciu.

[Bryan]

Właśnie skończyłem budować GainClona - na razie z pasywnym regulatorem głośności, w wersji dual mono. Zadziałał od pierwszego podłączenia.

Pierwsze wrażenia to takie, że jest dużo powieeeetrza i jak na taki maleński wzmacniacz ma całkiem niezły fundament basowy, większy niż w Creeku, którego używam na codzień. Ma też swoją wadę - nie wiem czy to wynika z niewygrzania, czy też ze złego doboru elementów - sylabilanty są trochę bardziej ostre niż w creeku. No ale dam mu kilka dni na rozgrzewkę, wtedy dopiero napiszę więcej o tym jak to naprawdę gra.

[Bryan]

Jeszcze fotka.

[obrazekLUKASZ-166580_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seband]

Prototyp mojego clona na LM3886TF ukończony. Na razie z pasywnym przedwzmacniaczem (20 letni potencjometr Telpod 2x47kB). Jako dawca obudowy i trafa posłużył zbeszczeszczony amplituner Radmor 5412. Montaż na pajęczynkę (myślałem, że będzie to mniej czasochłonne). W zasilaniu na razie oryginalne Elwy z Radmora (2 szt. 2x4700/40V), mostek pojedynczy na BYW29/200. Dodatkowo bezpośrednio przy scalakach 470n MKT. Całość od razu gra, tylko słychać minimalny przydźwięk - pewnie dlatego, że obudowa nie jest połączona z masą. W ciągu kilku dni powinny odbyć się poważne odsłuchy (chwilowo pozbyłem się kolumn i podłączałem głośniczki od jamnika Panasonica)
