GAINCLONE

[wovo]

nie mam żadnych przekładak ...idealne szlify i pasta silikonowa z dodatkiem srebra ... napiecie zasilania są wyżej podane ale przypomne: 2x24V AC



Wydaje mi się że to nie moja wina ...to poprostu taki już jest układ Concerty... a nawet nie miałem okazji sprawdzenia jak Concerta sięgrzeje ... odsłuch trwał może z 30 minut więc w ogóle ... potem to tylko rozkręcanki i macanki były.

[umberto]

Krótkie pytanie-źródło,skąd brałeś LM-y,ile kosztowały?Jak wyglądają napisy na nich,czy są wyraźne,równiutkie czy wyglądają troche tandetnie?

Bo objaw typowy dla zamienników,orginały nie mają problemów z temperaturą.Swojego clona gonie na 4 ohmach i mimo że dostaje ostro po tyłku nie mam szans na to aby sie choć lekko sparzyć o radiator.A co miałem z nabytkiem z wolumenu to szkoda słów normalnie...

[uwe300]

dokładnie!! ja moje gonie teraz na 2ohm a niby 3875 dedykowane do 8ohm;) i tez sie mocno nie grzeja, a lm3886 to prawie zimne były.

Pozdrawiamo

[wovo]

napisy wyraźne ...można odcytac bez problemu ...ale no nie "drukarkowe" .... myśłicie że to może być tego wina ?? Kupowałem je w elektroniku z Gliwicach po 15 zł/ sztuka

[umberto]

Napisy wyraźne,he,he...i 15zł.Na wolumenie są po 12,kierunek kosz na 90%.To raczej na orginał nie wygląda.Ja przynajmniej w to mocno wątpie.

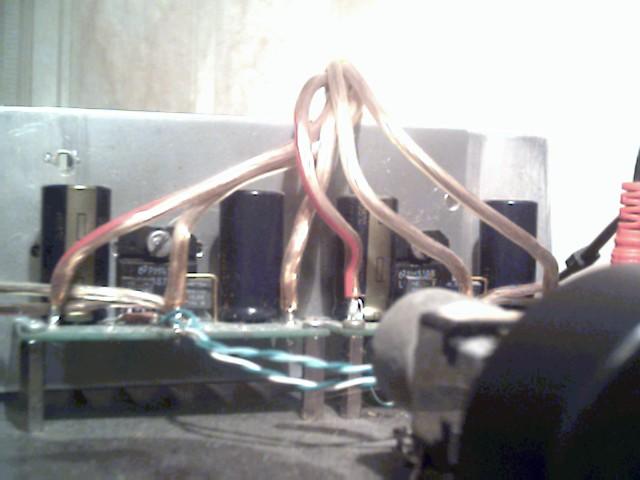

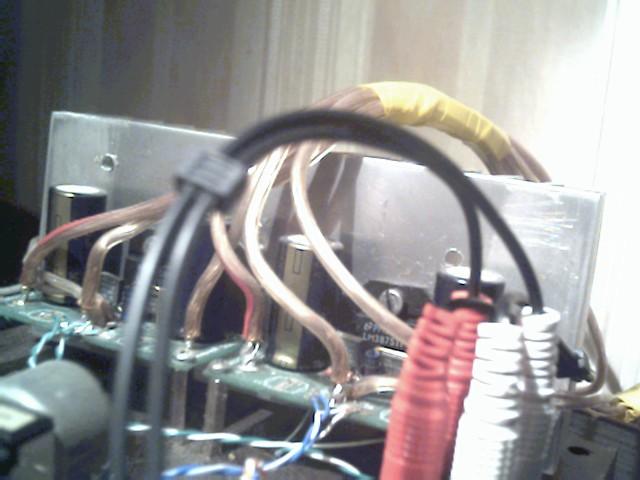

Zerknij na mój radiator:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lord]

> Ahaja - serdeczne dzieki za pomoc!

Czy jak, nie dostanę go u mnie to bedę mogł sie do Ciebie zwrócić o pomoc?



Pozdrawiam!

[wovo]

Gdybym zapiął nawet jednego LMa na taki radiator to on by chyba wyparował ... na bank by nie wydolił ...moje są jak 2 razy to. Jutro Wam powiem jak to się grzeje dokładnie :) Spodziewajcie się piekła :)

[foni]

Jest! Jest! I do tego już gra...!!

Pisałem już wcześniej, że złożyłem ale nie zagrał przy pierwszej próbie. Problem był tak banalny, że aż wstyd go opisywać. Ale rzeczywiście miernik musi być!! Pominę ten moment w takim razie milczeniem.



Chciałbym podziękować jeszcze raz Rekinowi za olbrzymie wsparcie i pomoc jakie mi udzielił, wiedzę którą mi przekazał, a tym samym czas który poświęcił. W sprawach elektroniki jestem (a na pewno byłem) kompletnym lajkonikiem, a jednak się udało.



Czekam teraz, aż Clonik się wygrzeje. Jakiego rodzaju zmian powinienem oczekiwać?????

Mam nadzieję, że na basie się lekko poprawi (pogłębi) bo góra wydała mi się "magic" od pierwszego momentu. A może to dlatego, że to "moje dziecko".....

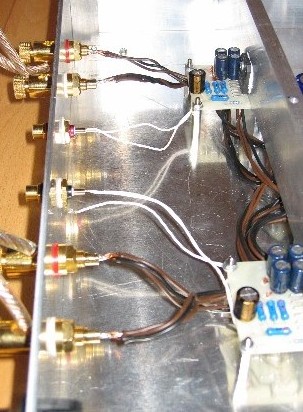

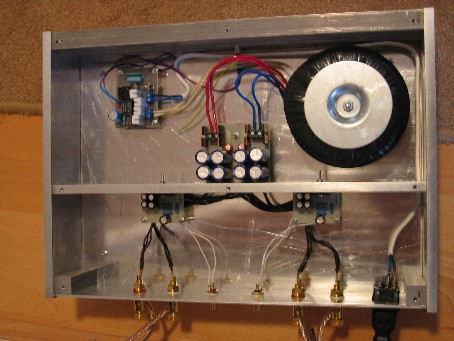

I może jeszcze parę zdjęć rozbieranych bo obudowa czeka na malowanie proszkowe a front panel nadal jest w fazie koncepcyjnej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

>Lord

W razie czego pisz na prv.

Pozdrawiam

[Karmaj]

wowo>

"Pytanko troche z innej półki ... mam wzmacniacz DIY na LM3886 ale nie GC bo uważam że to nie zagra."



Jeśli złożysz GC na tym scalaku, to szybko zmienisz opinię.

Wzmacniacz jest trochę kapryśny, bardzo czuły na wszelkie zmiany.

Są z nim mniejsze lub większe problemy, widać to po wpisach w tym wątku.

Po złożeniu GC często gra poniżej oczekiwań. Sam tak miałem.

Ale jak się nad nim trochę popracuje, dopieści, i skorzysta z porad zamieszczonych w tym wątku, to w końcu zagra tak że szczęka opada.



foni>

To LM3886 ?

Ja przy scalakach dałem pojedyńcze 220uF/50 Panasonik FC. I to był strzał w dziesiątkę. Przy mostkach jest bateria 8x 1500uF/50 Panasonic FC. W takim zestawieniu gra to teraz rewelacyjnie.

[foni]

Tak to 3886 zrobiony jako końcówka mocy.



Trafo z Toroidy 400VA 2x24V. Potem mostek na BYW29-200, bateria LXY 4x2700 na kanał + BG N 10uF i przy chipie 2x100uF Panasonika FC. Rezystorki to Elpod, a kable to już rekomndacja Rekina, a wiec Kynar + Kimber 4PR.



Grzać się póki co prawie w ogóle nie grzeje przy LMach, natomiast dość dużo ciepła produkuje trafo i to nawet w stanie spoczynku, a więc tylko wzmak włączony ale nie grający.



=>Kajmar

Porównywałeś konfigurację z 2x100uF i potem samo 220uF przy LMie?? Z tego co piszesz wynika, że tak ale zadziwia mnie to, że miałeś tak znaczną różnicę w dźwieku. I to na basie szczególnie rozumiem??

[foni]

=> Karmaj



sorki za czeski w nicku

[Karmaj]

>foni

Kiedyś, kilka miesięcy temu miałem pojedyńcze 100uF przy scalakach + wspomniana bateria. Ale jakoś to mi się wtedy nie sprawdziło. Nie miałem jeszcze wówczas m.in. rezystorów z Elpodu i kynaru.

Od tego czasu przy scalakach były duże kondensatory 1500uF + bateria przy mostkach.

Tylko ciągle grało to poniżej oczekiwań. Dopiero niedawno za poradą rekina wsadziłem przy scalakach 220uF, no i to było to. Metamorfoza. Znaczna poprawa w całym paśmie.

Nie próbowałem co gra lepiej 220uF czy 2x100uF, nie wiem też czy rekin to sprawdzał.

Wydaje mi się że takie zestawienie pojemności jest idealne dla LM3886.

No chyba że ktoś wypróbuje konfigurację 100uF BG N przy scalakach + bateria np. 8x1000uF BG STD przy mostkach.

Tylko ta cena, za taki zestaw.

[foni]

Chyba będziemy musieli poczekać na Rekina w takim razie :)

U mnie 2x100uF to właśnie jego rozwiązanie i na nim bazował wykonany projekt płytek i aplikacja tego LMa. Ja to rozwiązanie przyjąłem jako przetestowane i sprawdzone ale może on sam w tym temacie ma jeszcze inne spostrzeżenia.....

[wovo]

nawet nie mam zamiaru skąłdać GC ... ono łamie wszystkie prawa fizyki :) chyba jeszcze tylko grawitacji siętrzyma :) Nie no ... nie słyszałem to nie będe gadała za wiele ... poprostu nie rozumie idei stosowania mega szybkich diod a potem dosłowne zmulanie wzmacniacza 1000uF w filtracji napięciowej na kanał ... może jeśłi kiedyś mnie cośpokusi złoże GC ale na pewno na normalnym zasilaczu czyli potężne trafo i duża pojemność filtrująca.

[wovo]

wieczoram zamieszcze wyniki pomiaru mojego LMka jełsi chodzi o temperatury. Właśnie go rozgrzewam z zapiętymi termistorami na scalaku i na radiatorze.

[SviRu]

Witam Panowie. Mozecie mi powiedziec ile czasu idzie zamowiona paczka od Petera ze strony audiosector (sa jakies problemy z przelewem itp?). Chodzi mi o kit premium GC. Zamierzam zamowic w najblizszym czasie. Dzieki za odp. Juz najwyzszy czas na GC... :) Pozdrowka.

[rekin]

Rekin za wiele nie pomoże. Testowałem jedynie 100uF i 2x100uF. Być może, że zamiast 2x100uF lepiej sprawdzi się pojedynczy 220uF. Pozostawiam kwestie sprawdzenia innym. Powód stale ten sam - brak czasu. Nawet przy tych kilku elementach ilosć kombinacji może być ogromna.

Jeśli chodzi o brak fizycznych podstaw do działania układziku opartego o 3886, to muszę się niezgodzić. Faktem jest, że duże pojemności przy mostku, to zło konieczne. Znacznie szybszy dźwięk uzyskamy pozostawiając tylko 200uF przy chipie. Niestety mogą wystąpić wtedy przestery przy większych poziomach głośności. LM-y są dość odporne na tętnienia napięcia zasilającego, ale bez przesady. Także chcąc uzyskać odpowiednią masę dźwieku większe pojemności przy mostku są wskazane. Najlepiej tą pojemność rozbić na większą ilość mniejszych - mniejsza impedancja szeregowe wypadkowa. Pojedynczy kondensator 10000-15000uF zawsze był u mnie gorszy. Testowałem dwa rodzaje ROE i Nichicona Vxz w tej roli.

Jeśli ktoś lubi dźwięk bardziej żywiołowy (i jaśniejszy), to sprawdzą się LXY, jeśli nieco ciemniejszą barwę to PanasonicFC (niestety dźwiek ma słabiej kontrolowany basik). Do 3886 LXY sprawdzają się całkiem nieźle, do 3875 już nie - dźwięk jest zbyt rozjaśniony i używam baterii PanasonicFC. Jeśli ktoś mógłby przetestować inne kondensatorki w obu chipach, to byłoby fajnie. Ja mam w planach sprawdzenie jeszcze baterii Rubyconów USR.

>foni

Trafo się grzeje? Dziwne. Nie masz przypadkim zbyt małego odstępu pomiędzy metalową śrubą mocującą trafo i obudową? To zjawisko jest opisane w datasheet-cie Petera do GC.

[foni]

hmm....

Wywalę górną blachę od obudowy na noc i zobaczę co będzie po paru godzinach.

Odstęp jest faktycznie nie za duży ale mimo wszystko jest. Obyś trafił z diagnozą => będzie łatwiej walczyć z problemem.

[senicz]

A jakie to ma parametry? no wiecie thd pasmo DF i inne?????

[wovo]

no i po pomiarach ... przy niepełnym wysterowaniu LMa po godzinie grania gałą na godzinie pierwszej (źródło CD, Alps 50kOhm w torze) radiator miał 68 stopni celcjusza, a układ 104 stopnie celcjusza ... tzn. metalowa część układu. Zakładając że termistor był co prawda w paście silikonowej i został przyciśnięty do elementów, to jednak to kólka ...powierzchnia styku byłą znikoma więc dane faktyczne na pewno będą nieco większe ...

Etc... jak to zobaczyłem decyzja była oczywista ... aktywne chłodzenie. Dałem AT i termistory na radiatorach i układzie. Chip analizuje temperatury i dobiera obroty wentylatora nie przykładając jednak na wentylator więcej niż 7V więc nie będzie on tak bardzo huczał ... ale piekiełko było ]:->

[rekin]

>senicz

Najlepiej przeglądnąć notę aplikacyjną. Wymienienie tutaj wszystkiego to dość żmudne zajęcie.

Ogólnie parametry dość przyzwoite. Damping factor-a nie znajdziesz w nocie aplikacyjnej, natomiast całą resztę tak.

Pierwszego klona też zbudowałem z ciekawości/dla zabawy. Przy świadomości, że nie jest to sprzęt estradowy można bez uprzedzeń zbudować sobie jednego na próbę. Polecam:)

[senicz]

A mozesz zmierzyc DF?

[rekin]

Niestety nie mam w domciu nic poza miernikiem uniwersalnym, a nie mam czasu tego taszczyć do roboty. Dla Ciebie nie powinno to być wielkim problemem, bo z innego wątku widziałem, że masz już skleconą pomiarówkę specjalizowaną do DF;) Kup układzik i po robocie. Chyba, że jesteś gdzieś z okolic Poznania i dokonasz próby nieniszczącej, to mogę go Tobie zostawić na jakiś czas. Obecnie nie mam nawet czasu słuchać.

[bitrate]

senicz-> czemu tak się uparłeś na ten DF? Chcesz mieć niski DF kup sobie przemysłowe moduły IGBT co to w jednym potrafi być i trzydzieści tranzystorów równolegle, tylko nie wiem jak to zasilisz bo to są układy na prądy rzędu kliku kA.

[bitrate]

Miało być wysoki DF oczywiście:)

[senicz]

A tu sie mylisz. Wiele tranzystorow duzej mocy nie wystarcza. DF moze byc calkiem duzy gdyz stopien sterujacy wprowadzi swoje znieksztalcenia sygnalu DF oczywiscie. No i thd takie bydlaki maja straszne. Juz to przerabialem. Na wolumenie mozna czasem kupic takie monstra po 6zl sztuka. A co do df i clona to mozna to zrobic latwo podajac z jego zasilacza na jego wyjscie rezystorem np. 30om prad i zmierzyc napiecie jakie sie pojawi. Nie jest to co nas interesuje bo df statyczny ale zawsze. Jak bedzie mniejszy niz 1mV to ho ho

a zwykly miernik ma 200mv zakres DC wiec kazdy moze. No nie?

[bitrate]

Takie 'bydlaki' kosztują dużo dużo więcej niż 6 zł pomnóż to razy 100 albo i lepiej:)

[Peter Daniel]

>ile czasu idzie zamowiona paczka od Petera ze strony audiosector <



okolo tygodnia.

[SviRu]

Dzieki Peter. Jak z pieniedzmi? Z tego co wiem Paypalem nie da rady z polska karta.
