GAINCLONE

[zorro]

> Peter

W swoim Patku zastosowałes do zasilania gniazdo komputerowe D-Sub.

Czy uważasz że to dobre rozwiązanie? Wygląda to delikatnie chociaż max obciążenie to 5A.

Buduje GC też z zasilaniem w oddzielnej obudowie i znalezienie odpowiedniego gniazda 8-pin

jest bardzo trudne , myslałem już nawet o dwóch XLR 4-pin .

[zorro]

Jako kabel zasilający od dwóch transformatorów zastosuje chyba osmiożyłowego Kimbera 8 PR.

[Foksik]

Z zewnętrznym zasilaniem trzeba uważać eby wzmacniacz nie stracił kontaktu z którymś z przewodów zasilających. Jeśli gdzieś po drodze pojawi się przypadkowa przerwa, zły styk czy coś takiego i uklad dostanie tylko jedno napięcie, na przykład dodatnie (i zero oczywiście) to na wyjściu pojawi się napięcie stałe które w krótkiej chwili puści z dymem cewki w głośnikach.

[Peter Daniel]

>>....z dymem

[Mixann]

Witam



>> Peter



Prosze jesli możesz oczywiście napisz nam forumowiczom ile kosztuje cały gotowy zestaw GC BrianGT o co dokładnie wchodzi z jego skałd - tzn części jaikich producentów a jesli uważasz że wolisz to zrobić bardziej dyskretnie to w "o mnie" jest adres e-mail - jakbys mógł to byłbym bardzo wdzięczny.



Ja dośc powaznie zastanawiam się nad zakupem 2 kitów CG BGT bo przypuszczam że będę osobiście miał problemy z dostaniem wszytskich części oraz z wykonaniem tak dobrych płytek jakie widziałem na forum wykonanych przez Veterana.



Mysle że każda szczegółowa informacja o kosztach kompletu części do GC bedzie pomocna w podjęciu decyzji o zakupie ich poprzez Ciebie



Pozdrówka

[d@rek]

>Mixann

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[d@rek]

>Mixann kupiłem NIGC-KIT, ogólny koszt to koszt kitu + koszt przekazu pieniędzy ok. 13USD (Western Union)

[Mixann]

witam raz jeszcze

===============



>> d@raek

dzięki za link do strony NIGC



pytanie dość ciekawe - czy ktoś z konstruktorów lub uzytkowników próbował uzyć buforka lampowego przed GC ?



wyczytałem że wersja z buforem zrobionym na OP... lub AD... ponoć gra dość ładnie i lepiej niż wersja bez niego dlatego zastanawiam się czy mozna by uzyć buforka ale lapowego opartego między innymi na 6SN7 ale w wersji zmodyfikowanej takiej jak pokazuje konstruktor na stronie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) w układzie z diodą (ostatni schemat na stronie)



obecnie kończę preamp lampowy który konczy się buforem ale w układzie klasycznym tzn z rezystorem katodowykm.

Jestem bardzo ciekaw jak to zagra w połaczeniu z GC ale najpierw chciałbym wysłuchać opinii kolegów





dzieki wielkie za pomocne wskazówki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mixann]

dla chetnych podaje link do strony gdzie wizualnie można podpatrzeć jak wygląda proces składania GC w wresji BrianGT Premium

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frisky]

> Mixann

Bede probowal bufora wlasnie na 6sn7 ale najpierw odpale czystego clona. w kazdym badz razie trafo zamowilem juz z odczepami na lampke.

[stmaniak]

Peter >>>

jak zabezpieczasz aluminiowe powierzchnie obudowy twoich GC ?

[Foksik]

>Peter Daniel

"Akurat tak nie jest. Kostka LM posiada zabezpieczenie i gdy jedno napiecie zasilajace zniknie, nie powoduje to DC offset na wyjsciu. Wiem, bo sprawdzalem."



Mógłbyś to powiedzieć gościowi który stracił w ten sposób głośnik? Znam takiego!



Ja też to sprawdzałem i mam inne wnioski.

Gdy odłączyłem ujemne napięcie to na końcówce V- układu LM3875TF było napięcie +4V a na wyjściu pełne napięcie zasilania. Gdy w takiej sytuacji podłączone są do wyjścia głośniki to w tej krótkiej, chwili zanim się spalą, słychać jak kiepsko filtrują napięcie tak małe kondensatory. Potworny brum 100Hz. A potem zapach palonej izolacji:-(

[veteran]

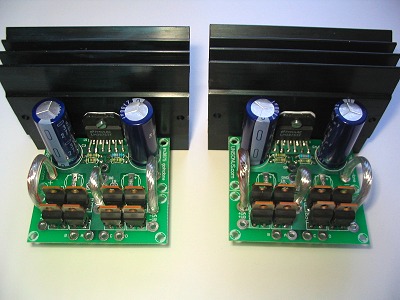

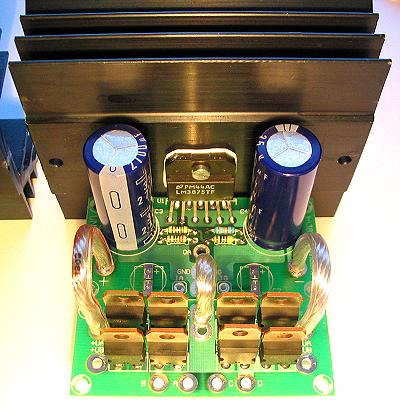

Wczoraj udalo mi sie znalezc chwilke na zrobienie ladnych monobloczkow - testowe nie nadaja sie do fotografowania (balagan na plytkach!) ;)))



->Petera Daniel

Poprosze o kontakt: [email protected], dogadamy szczegolny wymiany PCB ;)

[obrazekLUKASZ-170968_1.jpg] [obrazekLUKASZ-170968_2.jpg] [obrazekLUKASZ-170968_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Trudno jednoznacznie dac odpowiec czy z buforkiem jest lepiej, czy nie. Czesc ludzi twierdzi ze jest to niezbedne aby otrzymac najlepsze rezultaty, ja jednak mysle ze duzo zalezy od danego systemu, od jego jakosci, no i oczywiscie indywidualnego smaku.



W sobote porownywalem pare roznych obcji, i niewatpliwie wydaje mi sie ze transformer volume control stage (Steven @ Billington) jest chyba najbardziej neutralny. To znaczy, wnosi poprawe ogolnego brzmiena, bez dodawania zbyt dyzo wlasnej kolorystyki (signature).



Niedawno odkrylem (produkowany lokalnie) potencjometr weglowy, i musze przyznac ze jest to najbardziej muzykalny pot jaki do tej pory uzylem. Jest lepszy niz Nobel, Panasonic a nawet lepszy niz switcher zbudowany na Vishay (fixed series) i Holco (switched shunt). Do tej pory switcher sluzyl mi jako reference, ale ten weglowy pot jest mniej mechaniczny, bardziej muzykalny, szczegolnie w srenicy. Poza tym nie obcina wysokich tonow, jak weglowe rezystry ktore porownywalem wczesniej. Bylem mile zaskoczony sluchajac go po raz pierwszy. Ma pewnwe zabarwienie, jest troche pluszowaty i tubowy, ale przekazuje esencje muzyki w duzo lepszy sposob niz inne potencjometry. Aby zredukowac to "zabarwienie" dodalem parallel Caddock (220K , potencjometr jest 25K) pomiedzy wejsciem i wyjsciem na potencjometrze i to zwiekszylo neutralnosc brzmienia.



Do czego zmierzam, otoz z tym nowym potencjometrem roznica pomiedzy GC bez bufora (transformatory) a odsluchem z transformer volume control jest duzo mniejsza niz kiedys (kiedy uzywalem inne potencjometry). Jesli nie porownuje bezposrednio, nie odczulbym braku bufora.



Wydaje mi sie tez, ze pot umieszczony bezposrednio na wejsciu wzmaka (podwieszony pod RCA input) jest w paru wzgledach lepszy niz moj ML380 preamp: duzo mniejsza dodatkowa kolorystyka, wieksza bezposredniosc i bardziej gladkie brzmienie. ML preamp dodaje troche wiecej dynamiki i powieksza soundstage, ale to dzieje sie kosztem innych aspektow wiernej reprodukcji.



Takze zalecm experymentowanie. Majac juz wzmacniacz zbudowany, zawsze mozna dodac dodatkowy stopien wejsciowy i wtedy zadecydowac czy rzeczywiscie wnosi on poprawe.



Moje pierwsze wrazenie po przestawieniu sie z ML preamp na weglowy pot (tylko) bylo: WOW, ale naturalnie. ;-)



Tak wiec wiecej modyfikacji w tym preampie jeszcze do zrobienia.

[Peter Daniel]

>>Peter >>>

jak zabezpieczasz aluminiowe powierzchnie obudowy twoich GC ?

[Peter Daniel]

>>>Peter Daniel

"Akurat tak nie jest. Kostka LM posiada zabezpieczenie i gdy jedno napiecie zasilajace zniknie, nie powoduje to DC offset na wyjsciu. Wiem, bo sprawdzalem."



Mógłbyś to powiedzieć gościowi który stracił w ten sposób głośnik? Znam takiego!



Ja też to sprawdzałem i mam inne wnioski.

Gdy odłączyłem ujemne napięcie to na końcówce V- układu LM3875TF było napięcie +4V a na wyjściu pełne napięcie zasilania. Gdy w takiej sytuacji podłączone są do wyjścia głośniki to w tej krótkiej, chwili zanim się spalą, słychać jak kiepsko filtrują napięcie tak małe kondensatory. Potworny brum 100Hz. A potem zapach palonej izolacji:-(

[Peter Daniel]

>>Mógłbyś to powiedzieć gościowi który stracił w ten sposób głośnik? Znam takiego!

[Foksik]

Ja nie chcę nikogo straszyć. Po prostu dwa razy byłem świadkiem palenia głośników przez Gainclone'a.

[Peter Daniel]

Wiem jakie to jest uczucie gdy pala sie glosniki. Swego czasu (ale nie z GC) spalily mi sie 2 woofery Triangle (za ktore zaplacilem $500). Dlatego zalecam ostroznosc przy uruchamianiu i testowaniu wzmacniaczy.



Za kazdym razem gdy cos nowego podlaczm (lub zmieniam we wzmacniczu) zawsze odlaczm glosniki, i przed ich powtornym podlaczeniem mierze napiecie stale na wyjsciu.



Jak juz sprawdzilem, zanikniecie jednago napiecia nie stanowi (wiocznego) zagrozenia, ale poniewaz zminimalizowany GC nie posiada kondensatorow blokujacych na wejsciu, moze on produkowac znaczny DC offset na wyjsciu, jesli podlaczone zrodlo takowy DC offset mu podaje. Z doswiadczenia wiem ze nawet 500mV na wyjsciu jest OK, 1V bedzie juz lekkim zagrozeniem, a wszysto powyzej igraniem z ogniem.



Podczas eksperymentow z preampem (zmienialem pare czesci w srodku), na chwile mialem 24V na glosnikach (6" Triangle woofers) ale moja szybka reakcja zazegnala prawie nieunikniona tragedie ;-)

[stmaniak]

Piter>>

napisz cos wiecej o tym "alodine"

[krisabc]

--> stmaniak

chyba chodzi o to:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Mysle ze chyba tak. Podaje pare dodatkowych linow odnosnie alodine:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zetknalem sie z tym w lotnictwie, gdyz wszystkie panele przed malowniem poddawane sa procesowi alodine. W odroznieniu od anodowania, nie zostawia to zewnetrznej powloki na aluminum, ale penetruje je w pewnym sensie. Powoduje to zabezpieczenie przed korozja i pozostawianiem plam przy dotyku, ale nie zabezpiecza przed zadrapaniem.



Mimo wszystko jest to bardzo wygodny sposob na zabezpieczenie paneli na szybko, gdyz polega na zanurzeniu w roztworze alodine i splukaniu woda. W zaleznosci od stezenia, pare sekund jest zwykle wystarczajace. Jesli alodine treatment jest krotki, zolta powloka nie jest zbyt mocna i kolor jest raczej "stalowy" w charakterze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

To się chyba robiło w roztworze dwuchromianu potasowego, tak mi się coś majaczy z czasów kiedy byłem jeszcze chemikiem..

[krisabc]

Jeszcze mały przepisik tu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

>>veteran

Kiedy mogę się spodziewać wysyłki płytek ?

Pozdrawiam

[stmaniak]

pkrecz>>>>

jak z tymi LM-kami

[pkrecz]

>>stmaniak

Być może, że otworzę drugą listę chętnych na LM. Musisz trochę poczekać.

[Mixann]

witam

======



>> pkrecz

w jakiej cenie miałby Pan te LM'ki ? byćmoże załapałbym się na jedną parę LM3875TF



>> Peter i inni znawcy



co myslicie o kondensatorach 1000 uF /50V ELNA RJH "longlife" dostępnych w ELFI'e po 7 zł netto?

[fit]

porównanie parametrów budżetowych kondensatorów jest tu:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Nowy2]

Znalazłem ofertę niebrumiących, nawet po dłuższym użytkowaniu, toroidów do celów audio.

100W 65 zł

300W 155zł

1000W 330zł

Może ktoś już je użytkował i zamieści swoją opinię.
