GAINCLONE

[handy]

tu już tylko ciekły azot pomoże :P

[cool architect]

ta jasne :) no ale jak akumulatorki sa ok . to sie nie grzeje ani nie nic . . a tak na 3 dzien sie nie idzie dotknac radjatora ..

a ja odlacze preampa i daje tylko pionek .. to moze grac grac . .i sie wogole nie grzeje .. tzn do stalej temperatury i nic wiecej ..

[digi58]

Witam prawdopodobnie nie masz kondensatora sygnałowego po miedzy preampem a gc,po rozładowaniu akumulatorów na wejściu preampa pokazuje się na jego wyjsciu stałe napiecie i dlatego ci się gc grzeje.



pozdrawiam

[cool architect]

no probowlam juz z roznymi kondziorami . .rozne osoby rozne rady daly i rozne pojemnosci i takie tam .. laczylem juz nawet bardzo dziwne wartosci rownolegle . .i kicha zawsze dostawal meega dzwiek . . zawsze bass sie ciol .. i walila tylko gora ..

albo cos treszczalo przy podglosnieniu .. i nie wiem . .w koncu co z tym zrobic . .i kja to rozwiazac ..

[osimar]

Witam,



w tym wątku Peter Daniel (o ile dobrze pamiętam) wkleił rysunek jak prowadzić przewody w GC. Zarówno sygnałowe jak i masy. Na prawdę jak się tak zrobi nie ma problemu z szumem, brumem i radyjkiem i stukiem podczas za/wyłączania. Wiem to z doświadczenia.

[Molibden]

cool architect



przed potencjometrem jakiś kondensator musi być.

I przy opampach w zasilaniu też. Napięcie 2x9V może się okzać za małe, kiedy akumulatory się rozładowują dla tych opampów (choć nie powinno). Pojawia się wtedy DC offset na ich wyjściu, mierzyłeś? Potencjometr też tego nie lubi (szumy, trzaski).

[ChUmI]

wreszcie sie dowiedzialem kto jest tworca jednego z najslynniejszych wzmacniaczy na swiecie - GainClona :)



Panowie, oto Peter Daniel:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



... sorry za offtopic i przepraszam Cie Peter jezeli poczujesz sie urazony ale nie moglem sie powstrzymac :)



:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemek2f]

Myslisz ze na swiecie jest tylko jeden Peter Daniel??



Wydaje mi sie ze na tej stronie forda to raczej nie "nasz" Peter Daniel



Zobacz na

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) całkie inne foto ma w awatarze.



Sory za ot. :)



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

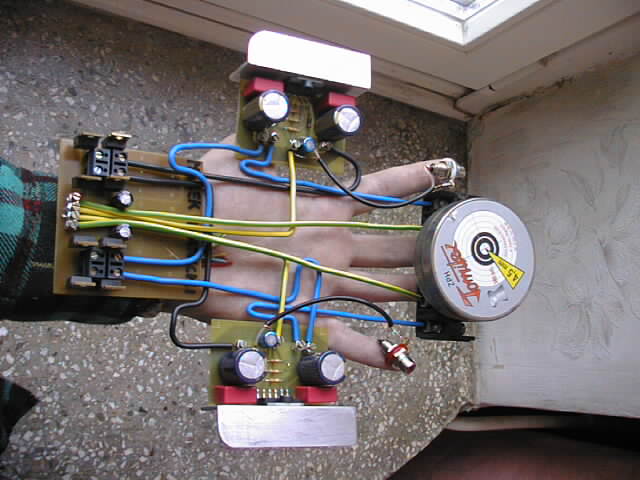

Następny ersatz GC.



Płytki rekina (ich kopie, niestety na laminacie tylko 35um), przy kostkach panasoniki FC 1200uF/50V i wimy MKP10 180nF/250V,

diody BYT108 a przy nich rubycon XYF 100uF/50V (po jednym na mostek), cztery toroidy (TS60/20/nn/01 - odpowiednik dzisiejszych TST(H), a dokładniej TST 60/001H) po 11.7V 60VA każde (jeszcze z Zatry, tzn. 97 rok produkcji ;) ), rezystorki - jakieś niskoszumne od javoreczka (zdaje się że część z nich to virthromy).



No i "najlepsze" na koniec, zamiast LM3886 siedzą LM3876 (LM3875 i LM 3886 sie mi już przejadły ;) ).



Trafa są jeszcze na 220V więc na wtórnym dają (szczególnie bez obciążenia) więcej niż 11.7V (jest coś ponad 13.2V - 13.5), są połączone parami szeregowo (po wtórnym).

Radiatorki to (w tej chwili) kątowniki aluminiowe (jakieś 75cm kwadratowych na kanał), docelowo zwykłe "żeberkowańce" (około 300cm kwadratowych na kanał).



Gra to całkiem sympatyczynie (dość "ciepło/mięsiście"), mimo iż jeszcze nie jest wygrzane, dzwięk nie jest "męczący" jak to zwykle w takich wypadkach bywa.

Całość łącznie z kosztami przesyłek kosztowała niewiele ponad stówkę ;)





Pójdzie to niedługo do kolegi z Lublina.





I tu pytanko/prośba do forumowiczów z Lublina i okolic, pomoglibyście człowiekowi gdyby miał jakieś problemy z odpaleniem klonika?

Domyślam się że kolega za ew. pomoc flachę postawi jak nic ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gibon007er]

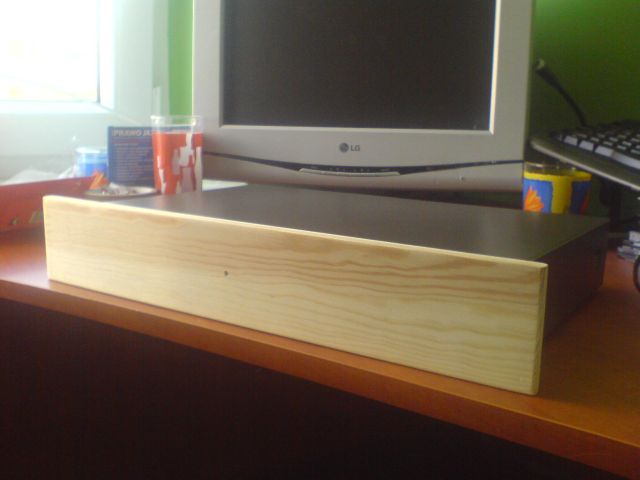

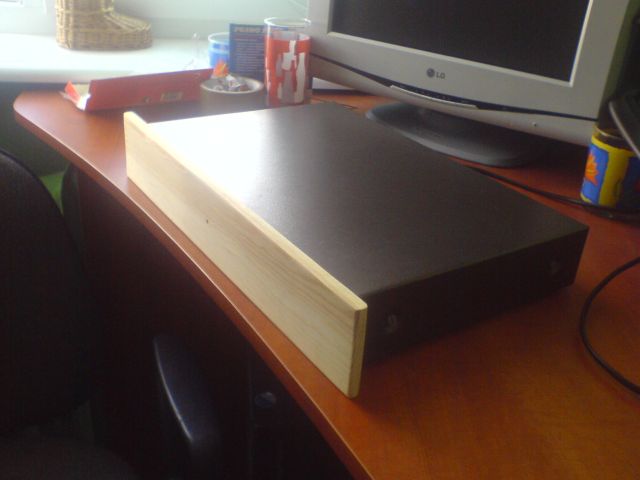

moja pierwsza wykonana obudowa ...brakuje tylko panelu na gniazda z tylu obudowy i wymienic gniazdo...teraz dalem tylko dla odpalenia z tegminali od kolumn :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxdila]

witam ponownie



w sprawie mojego brumienia wzmacniacza

miałem okazje coś pogrzebać i sie okazało że głośniki brumią tylko w przypadku podłączenia obu wejsć do wzmacniacza, na którymkolwiek jednym wejściowym kanale podłączonym gra idealnie

po podłaczeniu drugiego już jest kapa :/

dodam że sprawdzałem to na 2 różnych źródłach sygnału - na każdym to samo



gdzie leży przyczyna ?

[Molibden]

Pętla masy. Połącz masę sygnałową wejść obu kanałów razem przy gniazdkach Cinch.

[maxdila]

niestety to nic nie daje

poza tym masa sygnałowa jest już połączona na płytce

[Molibden]

To może jeszcze inaczej - w gwiazdę - wygląda na to, że przez tą masę (i interkonekt) płynie spory prąd więc może źle jest podłączona masa Power Ground.

[maxdila]

nie, już próbowałem wszystkich kombinacji na wejściu (odwracałem masę z sygnałem na każdym kanale w rożnych kombinacjach L i P kanału)

[marcinw899]

chciałem uzyskać kolejne informacje na temat clona:

1. do kogo mam się zwrócić aby w przyszłości zamówić płytki do clona?

2. ile kosztuje jedna, oryginalna kostka LM4XXX (najnowsza)?

3. czy diody (prostownicze do zasilania) które są na płytce razem ze wzmakiem muszą mieć radiator??

4. czy istnieją rożne wersje płytek/układów pod ta samą kostkę?

5. kiedyś ktoś na forum mi napisał ze najlepiej brzmi najnowsza kostka - jakie są różnice miedzy nią a np lm3886??

Pozdrawiam, prosił bym o odpowiedź przeczytanie 150 stron to jednak ponad moje siły

[marcinw899]

6. jak najlepiej zrobić wyjście pre out w takim clonie (do suba)??

7. doczytałem ze lm4780 to po prostu 2x lm3886- które lepsze?

[Molibden]

Po co pre out? To nie przedwzmacniacz tylko końcówka i tu nie ma na to miejsca. Wyjśćie na suba z- tylko z preampa.

Lepiej dwa osobne LM3886, to da lepsze odprowadzanie ciepła, a jak padnie jeden kanał to wymieniasz jeden tańszy układ a nie droższy podwójny.

LM3886 ma lepszy bas, LM3876/6 podobno górę.

Cena za kostkę teraz poszła w górę i to jest koło 25-27zł.

[marcinw899]

chciałem dziś zakupić kit z avt (płytka pod 3886, wersja dwukanałowa za 8 zł- warto??)

bardzo zależy mi na wyjściu do suba (bez filtracji- pełne pasmo)- jak zrobić - czy np sygnał z jednego kanału równolegle rozgałęzić?? (czy to nie osłabi sygnału?)

Pozdr

[hessus]

moim zdaniem warto, ma dodatkowe zabezpieczenia przed wzbudzaniem w stosunku do uproszczonych gainclonow, ja dalem tylko firmowe kondy audio i rezystory metalizowane i dzwiek jest bardzo dobry

[marcinw899]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jeśli ktoś ma tu konto to prosiłbym o sprawdzenie ceny obudowy OP4488(OUP 440x88x245)

no i na koniec tylko to pytanie o wyjście do suba.

Pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[waldez]

marcinw899, 11 Paź 2007, 14:41



>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

>jeśli ktoś ma tu konto to prosiłbym o sprawdzenie ceny obudowy OP4488(OUP 440x88x245)

>no i na koniec tylko to pytanie o wyjście do suba.

>Pozdr



OP4488 (OUP 440x88x245) 99.00 pln NETTO

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tadeiro]

12. OP4488(OUP 440x88x245) 99.00 pln

[marcinw899]

w opisie na stronie AVT pisało ze wzmocnieni wynosi 30, ja nie chcę stosować przedwzmacniacza tylko sygnał od razu puścić przez potka. Czy będę musiał zmienić wartość oporników?

Jakiej średnicy, długości i ile zwojów musi być drucik (dławik na oporniku)?

Gdzie najlepiej dać wspólny punkt masy (obudowę mam z metalu) i jak poprowadzić masę aby było dobrze?

Jeszcze nie dostałem tego kitu, ale wolę sie popytać na zapas.

Pozdr

[marcinw899]

aa póki pamiętam- trafo dać lepiej 2X24 czy 2x25?

trafo będę zamawiał z toroidy.pl. Będzie miało ono 300 watów- czy warto zastosować modyfikację AUDIO (czy jest jeden rodzaj, czy mogę wybrać np. samo pogrubienie kabli)

Czy warto dać te oporniki o wartości 0,1 oma przed mostkiem? (ja użyje 2 mostków)

Czy koniecznie muszą być bezpieczniki?

Czy jest różnica miedzy LMami (chodzi o te literki T, GT albo TG)??

Czy ten układ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ma układ opóźnionego załączania kolumn? (jeśli nie ma to czy w tym przypadku stuki głośników są duże ?)

Które kondki i oporniki warto zastąpić audiofilskimi? (czy przy panasonicu DVD S47 i kolumnach na tonsilach gdw 9/175/6 i gdn 16/30 warto w ogóle bawić się w takie rzeczy?

uff to na razie tyle pytań :)

Licze na odpowiedz.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Na swoich kolumnach raczej nie usłyszysz różnicy napięć i audiofilskich części. Ja bym zamówił wersję audio z pogrubionym drutem, ale to zależy czy montujesz wersję Petera; bo jeżeli nie-trafo może być zwykłe( większe pojemności za mostkiem). Opóżnione załączanie - mięki start to lepsze rozwiązanie od opornika 0.1oma. Bezpieczniki lepiej dać. Projekt z AVT zawiera błąd- zła wartość rezystorów w sprzeżeniu zwrotnym. A najlepiej poświęć parę godzin i przeczytaj wątek.

[marcinw899]

nie wiem jaka jest wersja petera, ech w sumie to jeszcze bardziej mi pomieszałeś :) (jedynie wiem zeby nie wywalać kasy na kondki i oporniki drogich firm)

[Krzych 2]

A może zrób tak: zmontuj wszystko na pająka na rezystorach metalizowanych i kondach Panasonica (zamówisz na Allegro po 7 zyla szt.). Zmień kolumny na lepsze, a potem zrobisz upgrade do wersji premium.

[wojtekr]

O ile dobrze pamiętam to wersja audio zawiera 2xgrubsze kable na wtórnym i zalanie rdzenia- moim zdaniem warto. Ostatnio testuję trafa telto- szybsze w dostawie tańsze i całe zalane w kubku

[Mateusz_W]

miedzy uzwojeniami jest ekran, co tez nie jest bez znaczenia. mozna tez u lachowskiego kombinowac, pierwotne przy rdzeniu, albo wtorne przy rdzeniu. nie wiem czy jest za to jakas dodatkowa oplata
