    neodom Entuzjasta

    neodom

    Opublikowano
    Opublikowano

    Taki transformator pewnie kosztuje ...

    Nie mam kabli xlr ale mam pewne pytanko ; na wejsciu xlr sygnaly wchodza na wejscia nieodwracajace lm'ow ?

    Czy moge dac symetryzator na jakims opampie zamiast tych transformatorow ? Jesli tak to na jakim najlepiej ? Piotrek , poprosze Cie o jakis schemacik ...

    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1185595
    Udostępnij na innych stronach
    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    Opublikowano

    Schemat dokladnie jak w ponizszym linku, z wyjatkiem ICs ktore sa LM3875 (opcja zielona), oporniki szeregowe R6/R7 pominiete.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Swego czasu testowalem te transformatory symetryzujace:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) i wypadly zdumiewajaco dobrze. Odnosnie ukladow aktywnych, trudno mi cos polecic bo ostatnio tego nie sledzilem, z tego co pamietam DRV134 byly dosc popularne.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1185597
    Udostępnij na innych stronach
    neodom Entuzjasta

    neodom

    Opublikowano
    Opublikowano

    Dzieki . Sprobuje opcje z pdf'a .



    @Raczer , prawde mowiac to nie wiem skad masz nawet ten minimalny brumik . Wzmak nawet rozkrecony na maxa a bez sygnalu na wejsciu powinien byc tak cichy jakby byl wylaczony ... hmm

    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1185598
    Udostępnij na innych stronach
    neodom Entuzjasta

    neodom

    Opublikowano
    Opublikowano

    Wlasnie . Daj foty z autopsji - obu monoblokow .

    Na 99% problem z masa .

    Z drugiej strony jeszcze ani razu nie mialem szu ow czy brumien a sporo osob o tym pisze , posunalem sie do tego stopnia ze celowo puscilem kable dosc niechlujnie i nic . all ok .

    W jednym przypadku mialem brumienie - dwie plytki z podwojnymi mostkami zasilane z jednego trafa 2x21V . Tylko .

    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1185607
    Udostępnij na innych stronach
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    Witam.

    Jaka jest różnica miedzy potencjometrem czarny alps a niebieski? Jakby ktoś chciał regulatro głośności na rezystorach 92 sztuki+orzełącznik 24 pozycyjny to moge odsprzedać. Jest to na allegro "pasywga do gainclone". Cena do uzgodnienia. Pozdrawiam

    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186082
    Udostępnij na innych stronach
    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    Opublikowano

    Czarny Alps, czyli slynne Black Beauty, jest lepiej wykonany i duzo drozszy, obecnie nie produkowany. Swego czasu uzylem go we wzmacniaczu, ale nie bylem pod wrazeniem, niebieski moze byc lepszy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

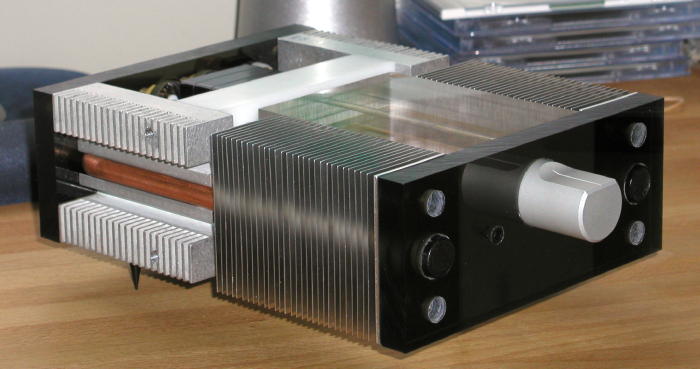

    post-3442-100002935 1224868773_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186094
    Udostępnij na innych stronach
    neodom Entuzjasta

    neodom

    Opublikowano
    Opublikowano

    Peter , projekty Twoich obudow sa jak rzezby - swietne . Masz w domu jakies obrabiarki ?

    Bo w polsce niestety obudowy to najgorsze co mozna miec bawiac sie w elektronike . Nadal mamy tu XIX wiek ... a Mikolaj przychodzi tylko raz w roku ;-)

    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186097
    Udostępnij na innych stronach
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    Chciałem wykorzystac płytki foksika które dawno temu od niego kupiłem. Nie przyjżałem sie dobrze i teraz mam dylemat: na płytce wzmacniacza jest tylko jedno oczko gnd. Muszę tam przecież wpiąć 2 przewody z płytki zasilacza i 3 przewód wychodzący na głośniki . jesli sie mysle to proszę wyprowadzić mnie z błędu. Wiem ze jest przystosowana do zwykłych rezystorów a ja mam caddocki no ale szukam oszczedności;) Powyginam nóżki i powinno sie zmieścic.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186111
    Udostępnij na innych stronach
    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    Opublikowano

    Aby wykonac prawie wszystko nie potrzeba specjalistycznego sprzetu. Wystarzy zwykla pila stolowa z tarcza do metali (kolorowych), wiertarka stacjonarna, szlifierka paskowa (im wieksza tym lepsza, chociaz 6 x 48" wystarczy) i ewentualnie router przymocowany do stolu.



    U mnie obecnie wyglada to mniej wiecej tak. Tu produkuje prototypy i individualne zamowienia. Seryjna produkcja jest oparta o specjalistyczny zaklad z zapleczem CNC, szczotkowaniem anodowaniem itd.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186116
    Udostępnij na innych stronach
    neodom Entuzjasta

    neodom

    Opublikowano
    Opublikowano

    Peter, powinienes zalozyc watek jak na diyaudio o tym JAK PRAWIDLOWO zlozyc gainclone'a , a foty ktore tam wstawiles bylyby milym dodatkiem ...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186121
    Udostępnij na innych stronach
    neodom Entuzjasta

    neodom

    Opublikowano
    Opublikowano

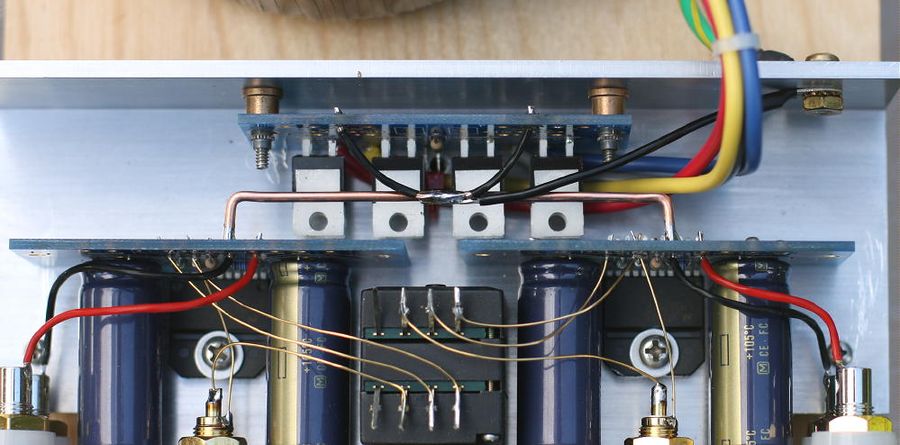

    AdiGrzelczak , tu Peter pokazal co z przewodem masy ...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-12478-100002930 1224870793_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186129
    Udostępnij na innych stronach
    ahaja Kompan

    ahaja

    Opublikowano
    Opublikowano

    Brian West coś takiego zrobił. Było na jego stronie , ale się nie otwiera ...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186201
    Udostępnij na innych stronach
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    Mam jeszcze pytanie odnośnie kabla sieciowego. Chce założyć gniazdko z bezpiecznikiem i włącznikiem ale będzie ono ok 2-2,5cm za drabinką rezystorową do regulacji głośności. Nie będzie mi to powodowało brumienia?Układ jest jak w zintegrowanym wzmacniaczu Petera tylko troche mniej miejsca;)Czy jakość gniazd RCA ma wpływ na dźwięk. Kupiłem kiedys kilka gniazdek pozłacanych (jak sie pozniej okazało tylko z koloru) bo jak sie dotyka palcami to śniedzieją.Jest sens wywalać ok 100zł na gdniazdka RCA które są "porządne". A jak bym założył zwykłe niklowane..

    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186224
    Udostępnij na innych stronach
    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    Opublikowano

    Czasem zwykle niklowane moga byc lepsze od tych "porzadnych".



    Z drugiej strony, mozesz zainstalowac jedna pare "lepszych" na najwazniejszym zrodle a dla pozostalych zwykle. Osobiscie preferuje najtanszego Cardasa w porownaniu z ich lepszymi Rhodium plated RCAs.



    Podobno najlepsze sa gniazda Vampire (gold plated, pure copper)



    Bliskosc polaczen AC nie bedzie powodowalo brumienia. Prowadzenie kabli sygnalowych blisko transformatora moze powodowac przydzwiek.



    >>Peter Daniel - mam pytanie: czego używasz do zachowania połysku szlifowanych metali... jakiś specjalny lakier

    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186286
    Udostępnij na innych stronach
    raczer Uczeń

    raczer

    Opublikowano
    Opublikowano

    Pozwole sobie wrzucic fote mojego GC, z gory przepraszam za "wiejskosc" mojej deseczki, ale jestem totalnym amatorem, a moze cos poradzicie.

    Masa z mostka do koncowki idzie gora na radiatorem (nie dotyka go). Sprawdzalem rozne ustawienia, zawsze to samo - dziwne szelesty w prawym kanale. Odwracalem interkonekt, bez zmian.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186318
    Udostępnij na innych stronach
    farad Współtwórca

    farad

    Opublikowano
    Opublikowano

    Witaj raczer, wygląd to nie brzmienie, więc myśle, że po chwili troski nad konstrukcją będziesz miał sporo radości z własnoręcznie wykonanego wzmacniacza.



    Peter, do Ciebie mam pytanie z innej beczki, troche poza tematem. Patrząc na zdjęcie zauważyłem jakiś sprzęcik warsztatowy. Sam param się elektroniką i grał w "kanciapie" zodiak. U Ciebie pewnie lepiej, ale jestem za to przekonany, że podczas umilania sobie pracy muzyką słuchasz różnych gratów starych jak i nowych. Stąd pytanie co to za sprzęcik aktualnie tam stoi, szczególnie te urocze stare (chyba) skrzynki.

    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186341
    Udostępnij na innych stronach
    kolczas Entuzjasta

    kolczas

    Opublikowano
    Opublikowano

    Ja daję Unica Super Lacquer Tikkurila. Uretanowo alkidowy. Są puszki małe 400 ml po 25 zł. Załączam foto przodu z miedzi po 2 latach użytkowania. Lakier też jest bardzo dobry do drewna bo jest odporny na zarysowania i drewno nie ciemnieje (bez Caponu) w odróżnieniu od Domaluxa.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

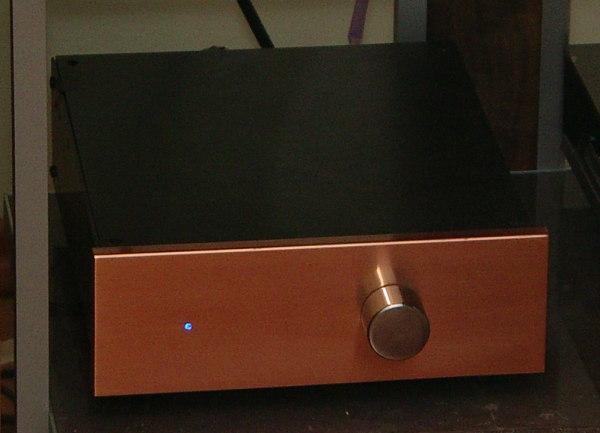

    post-9754-100002868 1224921764_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186397
    Udostępnij na innych stronach
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    Czy ktoś z forumowiczów używałtej drabinki rezystorowej?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) jeśli tak to z jakim efektem. Kupiłem ją pewnien czas temu i zastanawiam sie czy to nie była pochopna decyzja. Nie wiem czy nie szkoda zachodu na lutowanie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186531
    Udostępnij na innych stronach
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    Jeszcze pytanie do Kolczas odnośnie jego drabinki: Nie strzela przy przełączaniu i czy jest sens stosować rezystory Dale???Mam zwykłe metalizowane i dylemat czy je zastosować?Ale główna wątpliwość to te trzaski.

    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186637
    Udostępnij na innych stronach
    kolczas Entuzjasta

    kolczas

    Opublikowano
    Opublikowano

    Na razie nie trzaska.

    Ale o Dale względem zwykłych metalizowanych się nie wypowiem. Nie porównywałem, poprostu zaufałem mądrzejszym i doświadczonym.

    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186650
    Udostępnij na innych stronach
    kolczas Entuzjasta

    kolczas

    Opublikowano
    Opublikowano

    Wypada lepiej. Nie jakoś niesamowicie lepiej (porównanie do Noble z allegro za 5 zł), ale lepiej. Poprawia się jakby konturowość dźwięku. Skoro już masz zakupiony przełącznik to grzech go nie zamontować. Na allegro jest pełno ostatnio Dale. Np:



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186662
    Udostępnij na innych stronach
    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    Opublikowano

    >>Peter, do Ciebie mam pytanie z innej beczki, troche poza tematem. Patrząc na zdjęcie zauważyłem jakiś sprzęcik warsztatowy. Sam param się elektroniką i grał w "kanciapie" zodiak. U Ciebie pewnie lepiej, ale jestem za to przekonany, że podczas umilania sobie pracy muzyką słuchasz różnych gratów starych jak i nowych. Stąd pytanie co to za sprzęcik aktualnie tam stoi, szczególnie te urocze stare (chyba) skrzynki.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

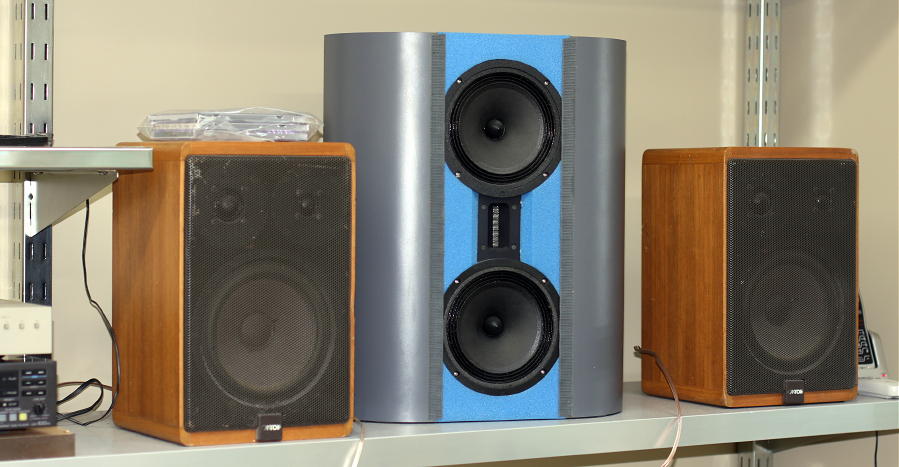

    post-3442-100002835 1224945551_thumb.jpg

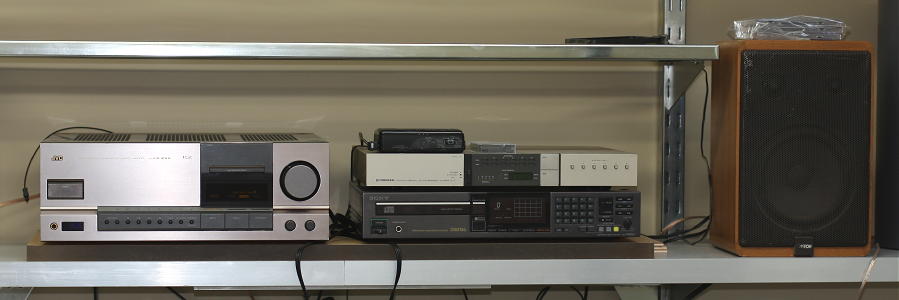

    post-3442-100002836 1224945551_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/4731-gainclone/page/281/#findComment-1186687
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   1 użytkownik

    • Biuletyn

      Chcesz być na bieżąco ze wszystkimi naszymi najnowszymi wiadomościami i informacjami?
      Zapisz się

    • KONTO PREMIUM

    • Ostatnio dodane opinie o sprzęcie

      Ostatnio dodane opinie o albumach

    • Najnowsze wpisy na blogu

    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.



    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat oraz na ukrycie połowy reklam wyświetlanych na forum.

    Ok, wyłączyłem
    Nie chcę
