PHONO STAGE MM MC - wersja forumowa

[Peter Daniel]

Pytania odnosnie mojego projektu preampa rzeczywiscie najlepiej kontynuowac w watku na diyAudio, przez PW lub ewentualnie tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

jac660 >>

ahaja, a skąd te LME49720 wziąć?

pzdr

j



ahaja >>

LME49720 w dil8 - nie. Lepiej w dil8 kupić 49860 >> alledrogo.

LME49720 TO-99 (metal can) - tak. Tu chodzi nie tyle o model kostki ale o to w jakiej jest obudowie.

Są na ebay.com



burz >>

ok, rozumiem.

spytam jeszcze przy okazji, czy warto wlutowac podstawke (jesli tak, to jakie bedą dobre), czy podstawka nie jest wskazana...?



zastanawia mnie jeszcze jedno, czy OPA627, skoro jest znacząco droższy od LME49860, jest również znacząco lepszy?



ahaja >>

OPA627/637 ... są znakomicie droższe i jeszcze bardziej 'kultowe'.

Żeby je zamontować tutaj musisz mieć je polutowane na przejściówce z 2 pojedyńczych dil8 na jedną podwójną dil8. Pisałem o tym na 1 stronie wątku technicznego - wtedy trzeba też wlutować kondy 100n odsprzęgające od spodu pcb.



K

[d@rek]

Ja mam od niedawna AD8599, podwójne montowane na przejściówce, nie mogłem ich kupić w Polsce, kupiłem na ebayu w USA, 26zł z kosztami przesyłki. Dla mnie są najlepsze, a przesłuchałem kilka "mocnych" typów. Dynamika mikro i makro jest super. Grają z Telefunkenem S500 i DL103.

[seniortelefono]

Mam pytanie: czy jest ktoś na Śląsku, u kogo można by posłuchać tego preampu? Lub mógłby go na jeden dzień wypożyczyć?

Za kaucją oczywiście :-)

Byłbym wdzięczny.

[jac660]

koledzy,

czy można gniazda rca rozwiązać w ten sposób, żeby były dwa wejścia, jedno wyjście?. tzn. czy dwa równolegle podpięte gramofony mogłyby grać na tym samym wyjściu sygnału spiętym z obu pre, czy to by się jakoś gryzło?

pzdr

[ahaja]

Musiałbyś sobie zrobić switch na wyjściu, który by to przełączał ... ale równie dobrze może to realizować selektor we wzmacniaczu ... chyba, że tam takowego nie ma. To oszczędność na jednej parze RCA , ale dochodzi koszt switcha ...



K

[burz]

powolutku rozglądam się za trafem 2x12V... które byłoby lepsze, czy Indel toroid TST 20/004, czy Indel na kształtkach UI w obudowie zalanej żywicą TSPZ 18/003 ? (pytam o Indel, bo moge mieć bez kosztów przesyłki)

[ahaja]

Najlepszy będzie toroid zrobiony na zamówienie ... ale to nie Indel.



Indel: toroid ... mały wymiar i co za tym idzie obudowa nie będzie musiała byc duża. Ja stosowałem z powodzeniem zwykłe EI , niezalewane. Musiałbyś wypróbować. Koszt tego akurat nie jest wielki.

K

[jac660]

ahaja

to nie tylko oszczędność na gnieździe. także jeden interkonekt mniej i tylko jedno zajęte gniazdo we wzmaku (a tu u mnie deficyt).

pzdr

j

[ahaja]

Rozumiem. W swoim mam wejścia na MM i MC i pstrykam przekażnikiem co ma grać. Wyjście mam jedno.

K

[jac660]

ahaja



doszły właśnie do mnie LME49720 TO-99. tylko nie wiem jak je włożyć w podstawkę dip8 tzn. która nóżka w LME odpowiada której w dip8?



co do traf, to może warto by się pokusić o zbiorowe zamówienie tych "na zamówienie", pewnie będzie taniej???



pzdr

[ahaja]

Widok patrząc od góry kostek. Cycuch oznacza pin nr 8. Kreska czerwona dzieli to99 na 2 kanały.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

dzięki za konkret ;)

[grynio]

Może jestem nie rychliwy, ale fotka jest!

Jeszcze raz podziękowania dla Ahaji i Jarokara!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

ahaja,

zapakowałem te LME wg instrukcji do phonoclona i niby grają, ale się mocno grzeją, u ciebie też tak jest?

pzdr

[ahaja]

Moje raczej się nie grzeją.

Przynajmniej mocno, a miałyby prawo ...

Skoro grają to raczej wsadziłeś prawidłowo. Czy nie zrobiłeś przypadkiem jakiegoś zwarcia z masą na ich wyjściu - wtedy poleci przez nie max prąd jaki są w stanie dać ...

K

[jac660]

nie było nawet jak bo wsadziłem je w przejściówki, a grzeją się tak, że nie dotkniesz. co więcej pojawiły się jakieś przydźwięki takie jakby zabłąkane prądy. czy długość nóżek ma jakieś znaczenie? bo nie obcinałem.

pzdr

[ahaja]

No ciekawe ... bo ja też nie obcinałem.

Potem postaram się wrzucić zdjęcie bo muszę go ... rozebrać ...

[jac660]

taki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

no ale LME grają. w temperaturze na moje wyczucie ok 90st. C. moje pierwsze wrażenie - grają miękko i łagodnie, miłą barwą. co dalej usłyszę w porównaniu z AD, napiszę;)

ahaja, czy to się jeszcze wygrzeje?

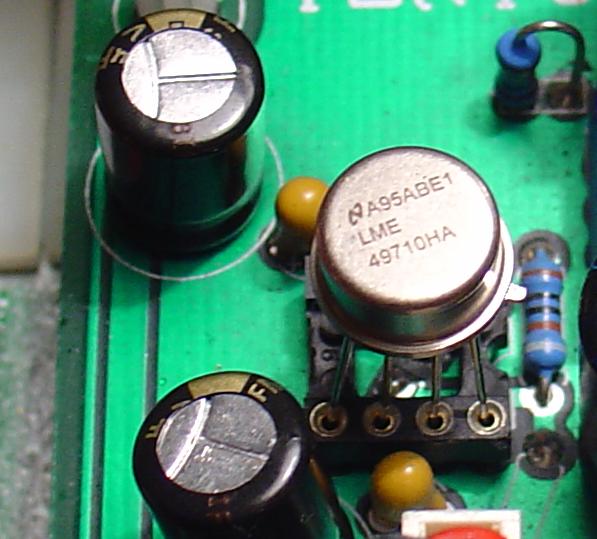

[ahaja]

Sprawdziłem. Po jakimś tygodniu non stop pod prądem nawet nie są letnie ...

Coś musiałeś zrobić nie tak, lub coś się zwarło. Wyłączyłbym i posprawdzał miernikiem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

A - one grają raczej od początku. Potem ... to już raczej akomodacja słuchu.

Tak czy owak nie ma mowy o technicznym graniu. Grają analogowo, mają barwę, jak trzeba to trąbka będzie ostra i jak trzeba to potrafią przypi....lić. ;-)

[burz]

jac660,

te LME kupowales na ebayu od sprzedawcy noodlehed ?

[jac660]

ahaja

tam nie ma jak zrobić zwarcia. wczoraj grały z godzinę i żyją, chyba tak ma być. zgadzam się, że brzmią mocno analogowo.

[ahaja]

No tak, ale tak nie powinno być - nie żeby przy zwykłej, normalnej pracy miały 90*C ... Kiedyś podkręciłem ne5534 i się grzały,ale można było swobodnie trzymać na nich palec. Dlatego piszę, ze coś nie tak ... ale obym się mylił. Napisz może czy po wstawieniu zwykłych też osiągają taka temperaturę? A może masz napięcie ustawione zbyt wysoko (2x15V optimum dla nich).

K

[ahaja]

No tak, ale tak nie powinno być - nie żeby przy zwykłej, normalnej pracy miały 90*C ... Kiedyś podkręciłem ne5534 i się grzały,ale można było swobodnie trzymać na nich palec. Dlatego piszę, ze coś nie tak ... ale obym się mylił. Napisz może czy po wstawieniu zwykłych też osiągają taka temperaturę? A może masz napięcie ustawione zbyt wysoko (2x15V optimum dla nich).

K

[jac660]

ahaja

inna sprawa, że ty masz pojedyncze a ja podwójne, może stąd różnica...

[jac660]

AD nie grzeją się w ogóle, tylko te. no i te przydźwięki. co prawda słychać je tylko przy dużej głośności do jakiej nie rozkręcam, ale tak czy owak nie powinno ich być (przy AD cicho).

[jac660]

napięcie mam ok 13V

[ahaja]

OK.

Jednak dla mnie (sorry za ględzenie :-) ) coś nie tak.

Czy próbowałeś zamienić te to99 i wsadzić z powrotem te AD?

To nie ma znaczenia czy to pojedyńcza czy podwójna wersja. Musiałyby pracować na granicy możliwości by tak było, lub się wzbudzają - masz je odkłócone kondkami tak jak w projekcie?

K
