PHONO STAGE MM MC - wersja forumowa

[ahaja]

Witam.



Chciałbym zaproponować projekt forumowego preampa gramofonowego.

Ma to być konstrukcja oparta o sprawdzone projekty ze strony Richarda Murdey’a:

VSPS (Very Simple Pono Stage) i PHONOCLONE (wariacja DIY na temat Phonocube’a 47Labs).



Projekty przerobiłem i zaprojektowałem pod kątem jak najlepszego wykorzystania ich potencjałów. Można oczywiście nie montować pewnych elementów, jednak te, które tutaj są uważam za niezbędne minimum/optimum.

Jumpery na pcb obu preampów mają słuzyć do obejścia V stałej czasowej – można ją mieć lub też nie.

VSPS – ma obsługiwać wkładki MM jak i MC High Output 1-9mV.

PHONOCLONE – przeznaczony tylko i wyłącznie dla wkładek MC Low Output 80-600uV.



Dodałem do tych projektów:

VSPS:

- regulacja gain/wzmocnienia w 5 krokach

- regulacja RLoading w 9 krokach

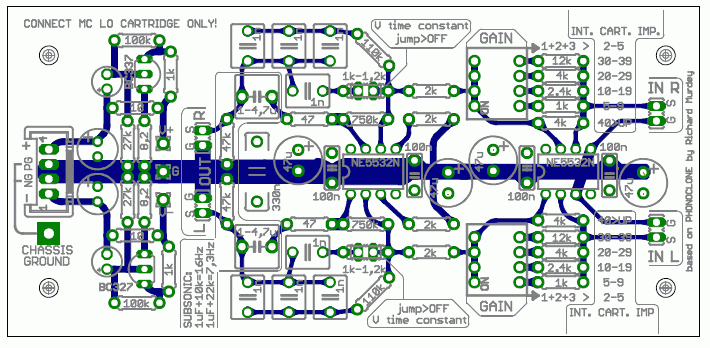

PHONOCLONE:

- regulacja gain/wzmocnienia w 5 krokach

Wartości elementów będą na pcb. Kłopotliwe może być dostanie pewnych wartości rezystorów (Rloading i Gain) – należałoby dobrać jak najbliższe lub złożyć z dwóch wartości.



Możliwe jest zamontowanie pcb PHONOCLONE’a nad pcb VSPS’a – przygotowałem odpowiednio otwory. Można też połączyć obie pcb (preampów) stronami BOTTOM do siebie – wymaga to tylko poprowadzenia przewodów prądowych na krzyż.



Elementy:

W tych projektach elementami aktywnymi są podwójne wzmacniacze operacyjne w obudowach dip8.

Wszystkie rezystory 0,6W – Beyschlag 1%; Yageo 1% etc. Raster 7,5mm.

Kondensatory – w korekcji RIAA – Wima FKP2, raster 5mm. Pozostałe, elektrolityczne jak i w blokowaniu zasilania dostępne na allegro.

Elementy przełączające: przełączniki w obudowach dip8 (4 szt.) i dip16 (2 szt.) (4 i 8 pozycyjne).



Sprawa transformatora – zależy od preferencji i portfela. Na tym jednak nie warto oszczędzać.

Wymagany: 230VAC/2x12V 12VA minimum.

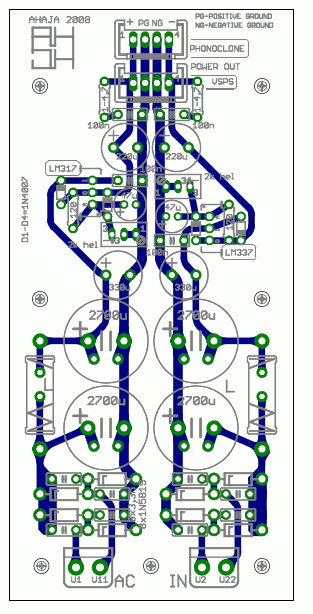

Projekt jest kompletny: płytka drukowana do VSPS’a; PHONOCLONE’a i zasilacz stabilizowany na LM317/337.

Pcb:

dwustronne, z metalizacją otworów, solder maską obustronną, opisem po stronie TOP (umiejscowienie elementów i ich wartości), powiercone i pocięte.

Wstępna wycena z początku grudnia:

Komplet 57zł przy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[koziol]

no to tłusto poszedłeś- niech ludziska mają, bo warto!

[Gość wswier]

Ahaja,

A mam pytanie : jak ocenialbys jakosc dwieku w porownaniu do lehmann black cube ?

Ja niestety nie jestem elektronikiem, wiec tak naprawde to co piszesz jest chinszczyzna .. :-).

Jesli ocena bylaby pozytywna, to w sumie bylbym zainteresowany - zarowno wersja dla MM/MC High Output,

jak i MC Low Output - kto wie co sie zdarzy w przyszlosci .... :-)

pzdr

wswier

[adamsobo]

Po zapoznaniu się z "danymi technicznymi, zwlaszcza do wkladek MC" oraz orientacyjną ceną - dołaczam się do przyszłych nabywców.

[Kandrek]

Zdecydowanie ustawiam się w kolejce chętnych.

[taipan3]

Ja też jestem w kolejce

[karbidoczaszka]

1. wswier

2. adamsobo

3. Kandrek

4. taipan3

5. karbidoczaszka

[jaz_12]

1. wswier

2. adamsobo

3. Kandrek

4. taipan3

5. karbidoczaszka

6. jaz_12

[jurek]

Miałem przyjemnośc słuchac złozonego przez Ahaja Phonoclona w wersji prawie takiej samej jak zaproponowana jako forumowa (na wzmacniaczykach OP27 i zamiennnie na OPA627).

Grał znakomicie i co ważne nie szumiał czy brumił.



>Ahaja

W nowym projekcie proponujesz inne, podwójne wzmacniacze operacyjne.

Jak układ gra po tej zamianie?

[marius]

>1. wswier

>2. adamsobo

>3. Kandrek

>4. taipan3

>5. karbidoczaszka

>6. jaz_12

>7. marius

[jurek]

>1. wswier

>2. adamsobo

>3. Kandrek

>4. taipan3

>5. karbidoczaszka

>6. jaz_12

>7. jurek

[jurek]

marius- kliknęliśmy w tym samym momencie :)



>>1. wswier

>>2. adamsobo

>>3. Kandrek

>>4. taipan3

>>5. karbidoczaszka

>>6. jaz_12

>>7. marius

>>8. jurek

[conri]

>>1. wswier

>>2. adamsobo

>>3. Kandrek

>>4. taipan3

>>5. karbidoczaszka

>>6. jaz_12

>>7. marius

>>8. jurek

>>9. conri>kpl MM

[arturp]

Czy komplet za około 57 PLN to VSPS + Phonoclone + zasilacz ?

[jac660]

ja z elektroniki mam pałę, więc także zapytam: to jest cena za całość, czy do tego są potrzebne jakieś graty typu kondy, oporniki itp, które dopiero trzeba wlutować? jeśli tak, to jaki będzie orientacyjny koszt całościowy? i czy znajdzie się ktoś, kto mi to (odpłatnie oczywiście) złoży?

pzdr.

[jac660]

albo jeszcze lepiej, czy znajdzie się ktoś pod kogo czujnym okiem (w wawie) będę mógł to złożyć???

pzdr

[jac660]

lutować umiem:)))

[ahaja]

Witam Panowie.

Na szybko:

to wersja low endowa , dlatego na podwójnych wzmacniaczach operacyjnych.

>jurek - Ty miałeś u siebie wersję hardcore ...



Wycenę wstępną dostałem na początku grudnia (57zł za komplet) pcb delikatnie mniejszych. Te z rysunków powyzej będą drozsze, bo są większe.

Komplet należy rozumieć: pcb MM (VSPS)+ pcb MC (Phonoclone)+ pcb zasilacza. Częsci należy zakupić i poskładać we własnym zakresie. Jako , że jest to robione na jednej formatce nie ma mozliwości wybierania MM lub MC - tylko cały komplet. Ma to być pre , które jak pisałem zagra z każdą wkładką - niezależnie czy to będzie MC LO czy MM lub MCHO.



Pozdrawiam K

[dooomin]

To ja sie dopisuje na 2 komplety



>>1. wswier

>>2. adamsobo

>>3. Kandrek

>>4. taipan3

>>5. karbidoczaszka

>>6. jaz_12

>>7. marius

>>8. jurek

>>9. conri>kpl MM

>>10. dooomin > 2 kpl.

[DawideM]

Szacował ktoś jaka będzie łączna kwota zakupu elementów?

Uśredniona, bo wiadomo że ceny zależne są od tego jakie jakościowo kupimy.

[arturp]

>>1. wswier

>>2. adamsobo

>>3. Kandrek

>>4. taipan3

>>5. karbidoczaszka

>>6. jaz_12

>>7. marius

>>8. jurek

>>9. conri>kpl MM

>>10. dooomin > 2 kpl.

>>11.arturp- jeden komplet

[jacek2407]

>>>>12.jacek2407 -jeden komplet

[jacek2407]

arturp, 30 Gru 2008, 16:48



>>>1. wswier

>>>2. adamsobo

>>>3. Kandrek

>>>4. taipan3

>>>5. karbidoczaszka

>>>6. jaz_12

>>>7. marius

>>>8. jurek

>>>9. conri>kpl MM

>>>10. dooomin > 2 kpl.

>>>11.arturp- jeden komplet

>>>12.jacek2407 - jeden komplet

[jurek]

Ahaja

Szkoda, że nie zdecydowałeś sie na PCB z pojedynczymi OPampami.

Ale, o ile się nie mylę w miarę podobnymi do OP27 zastosowanych u Sakury i w Phonoclonie są podwójne OPA2228.

Będzie zabawa z podmienianiem opków :)

[jurek]

Myślę, że w korekcji RIAA dobrze by było wsadzic kondensatory Silver Mica (mają mniejsze odchyłki od deklarowanej pojemności). Wima są OK ale mają 10 proc. tolerancję. Na upartego można kupic więcej sztuk i mierzyc pojemnośc.

[jurek]

Najtrudniejszą robotą w tym projekcie będzie skompletowanie elementów.

Może ktoś zdecyduje się na zbiorowy zakup i rozesłanie?

Naturalnie nie za friko.

[DawideM]

jurek, 30 Gru 2008, 18:25



>Najtrudniejszą robotą w tym projekcie będzie skompletowanie elementów.

>Może ktoś zdecyduje się na zbiorowy zakup i rozesłanie?

>Naturalnie nie za friko.



Pomysł bardzo pozytywny, tylko wymaga to dużego zaangażowania i altruisty, w moim przypadku zakup czegokolwiek jest potwornie trudny zważywszy że w promieniu 40KM nie ma sklepu z częsciami. Prosiłbym o szacowany koszt elementow, oczywiscie bez ceny PCB ktora jest podana oraz obudowy, bo tu już każdy indywidualnie będzie sie wykazywał.

[jurek]

Myślę,że ahajowego KombiPhona :) da się zbudowac za 200- 300 zł (bez obudowy).

Ale wydaje mi się, że należy w tym przypadku myślec, ile tysięcy zaoszczędzisz nie kupując fabrycznego produktu tej klasy. Za częśc MC- Phonoclona daję głowę- to nietuzinkowy wzmacniacz.

[Gość jarokar]

>>>1. wswier

>>>2. adamsobo

>>>3. Kandrek

>>>4. taipan3

>>>5. karbidoczaszka

>>>6. jaz_12

>>>7. marius

>>>8. jurek

>>>9. conri>kpl MM

>>>10. dooomin > 2 kpl.

>>>11.arturp- jeden komplet

>>>12.jacek2407 - jeden komplet

>>>13.jarokar - 1 kompet

[Asmod]

1. wswier

2. adamsobo

3. Kandrek

4. taipan3

5. karbidoczaszka

6. jaz_12

7. marius

8. jurek

9. conri>kpl MM

10. dooomin > 2 kpl.

11. arturp- jeden komplet

12. jacek2407 - jeden komplet

13. jarokar - 1 kompet

14. asmod
