PHONO STAGE MM MC - wersja forumowa

[DawideM]

ahaja, 7 Lut 2009, 16:38



>Może to wyglądać tak



Dokładnie o takim samym rozwiązaniu myslałem wczoraj, tylko z rozłożeniem na długość,

ewentualnie rozłożenia tego na sekcje operacyjną i zasilacz, czyli dwie osobne "skrzynki".

Na razie plany, muszę to wyrysować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Sekcje preampów można oddzielić kawałkiem blachy od sekcji psu.

Można też dodatkowo wstawić ekran dla trafa.

W takim ustawieniu bo:

- jest 'ekonomiczna'

- gniazda wejściowe są blisko gniazd rca, czyli krótka ścieżka z małymi sygnałami trafiającymi do pre.



K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Z ciekawości wsadziłem NE5532 do Pclone'a. Na talerzu akurat był Limp Bizkit ... rakieta. Do takiej muzyki finezja niepotrzebna, ale chciałem głównie sprawdzić te szumy - nie ma.

Sedes szumi bardziej.

Jutro wsadzę do VSPS'a.

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrzej analogowy]

Jako,że nie mam zupełnie rozeznania,a lada moment zabiorę się do montażu-prośba!!!Podajcie propozycje wzmacniaczy które można zastosować od tego podstawowego do wypasionych.Jak rozumiem-mają takie same wyprowadzenia i zabawa polega jedynie na przekładaniu w podstawkach i odsłuchach..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

ahaja

Zmartwiłeś mnie . Gdyby inni również cierpieli było by mi raźniej :-)Oznacza to ,że moja wkładka może byc uszkodzona . Przy okazji pytanie . Kiedy patrzę na stylus igły DL103 to nie jest osadzony idealnie w środku otworu . Jak to wygląda u Ciebie ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

>>Andrzej A

W.g mojej "klasyfikacji " od najniższej rangi OPów

N

TL072

OPA2604

OPA2134

LM833

LM855

2X stolik opa 134

LM4558

TL4570

a wogole polecam lekture

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tam znajdziesz forumowe opisy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

Musicie dobrać indywidualnie do swojego systemu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

>andrzej analogowy

Mogą jeszcze być (z podwójnych):

Ne5532

LM4562

OPA2132



Po montażu w Phonoclone'ie przed podpięciem wkładki MC LO należy sprawdzić offset na wejściu !!! Ma być 0.



K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

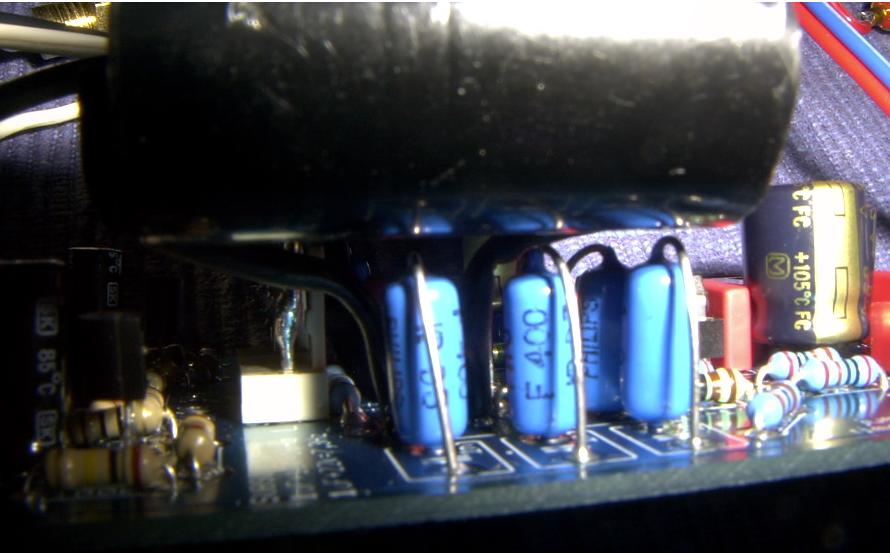

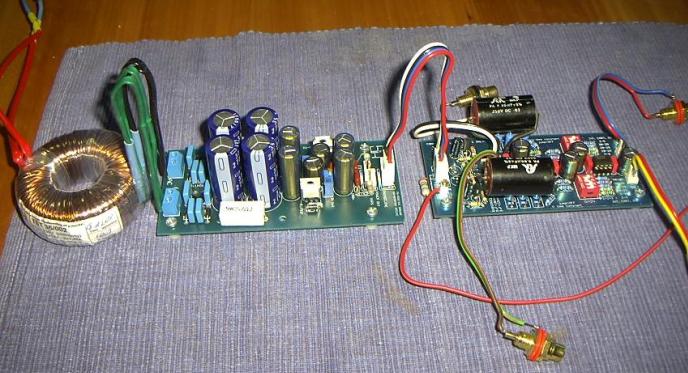

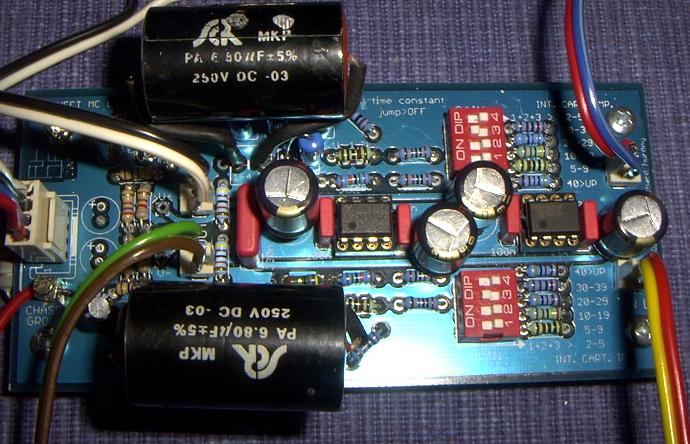

zdjęcia mojego Phonoclona

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

cd.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

>arturp

Wygląda OK.

Czy sprawdzałeś czy są elementy poprawnie wsadzone - tzn czy się nie pomyliłeś?

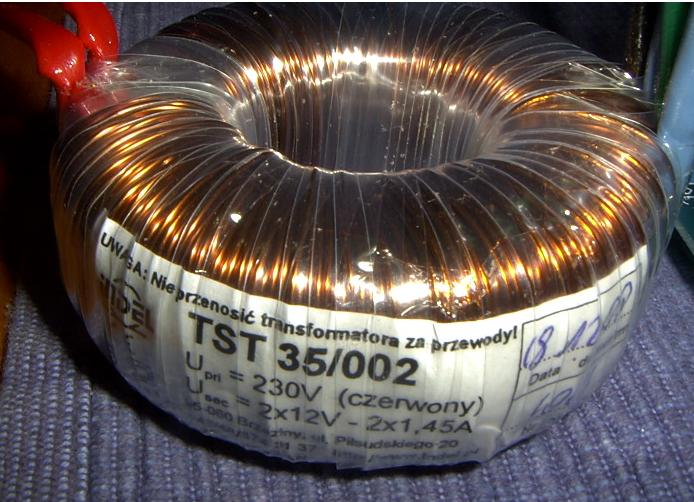

Może spróbuj podmienić trafoldla sprawdzenia jeśli masz inny mniejszy pod ręką. Ja nie mam dobrych wspomnień po tych toroidach ... dlatego polecałem EI od nich bo się nie zawiodłem.



Możesz jeszcze na pająku zrobić tzw inverse riaa i podpiąć sedesa i z niego puścić sygnał na Phonoclone'a.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

>arturp

Czy przypadkiem te wielkie SCR-y z długimi wyprowadzeniami nie łapią jakiś zakłóceń. Może by je podmienić na coś mniejszego w ostateczności?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

UWAGA MONTAŻOWA:

Jeśli myślicie o częstej podmianie opampów to warto kondy 100n (te najblizej podstawek wlutować od spodu - wtedy nie będzie kłopotu z wyciąganiem opampów...

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

>>Arturp

Odnośnie płytki PhClo

Czy wstawienie DIP Switschów nie powinno być lustrzane. W ten sposób jak jest na plytce,załączane rezystory nie sa symetrycznych wartosci.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Jeśli rezystory i dswitche są wlutowane tak jak na tym obrazku (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) to gain rośnie wraz z wyższą cyfrą na nim. Wszystkie przełączniki w pozycji OFF dają z kolei największe wzmocnienie - obok są liczby dla jakich wkładek jak ma być ustawiony (w zależności od R wewnętrznej wkładki).



K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Pytanie do biegłych w temacie

Zestaw Phonoclone

Małe WIMA 1000 to 1 nF ?

WIMA 3300 to 3,3nF?

WIMA 0,1 to 100nF?

Zawsze z tym mam broblemy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Dokładnie tak jak piszesz.

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Skoro TWÓRCA na Help Desku, to jeszcze pytanie o switche w MM. Jeśeli sa włożone jak w rys montażowym

to jeden jest odwrotnie do drugiego .Gdy jeden ma załączone nr 1 to drugi nr8 "hebla"

Chyba nie będzie róznicy jak dać lustrzanie.? Wtedy nr będą zgodne.I wartosci.

Co do Phono cl. to przy lutowaniu dopiero zauważyłem że rezystory sa przesunięte tak aby pasowały pod switche.O.K,jest

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dino]

Panowie



W aplikacji VSPS najbardziej istotne jest dobranie OP ampa



OPA637 wywalił mi głośniki

OPA627 - rewelka

AD697 - dla miłośników Hard rocka (i sie nie wzbudza)



Prubowałem AD 8... LT ...



Bez zmiam





Wkładka DL110



ZDECYDOWANIE ODRADZAM OBECNE NE 55...



Nie maja nic wspólnego ze "starymi NE" - szumią i maja DC ofset zależnie z której części Chin pochodzą

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

>conri

Dokładnie tak jak piszesz. :)



Rysując zrobiłem je sobie jako lustra ... ale lepiej wlutować tak by najmniejsza cyfra na dipie wskazywała najmniejszą wartość z danej regulacji - czyli gain lub Rload. Jeśli wlutujecie tak jak na rysunku (VSPS -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ) to nic się nie stanie, tylko wtedy trzeba się kierować napisami na pcb.



K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grzecho]

ahaja

Czy na płytce VSPS -a kondensatory są dobrze oznaczone jeśli chodzi o polaryzacje?

Po podłączeniu pod zasilacz zaczeły dymić się te oporki 10 ohm i spuchły kondensatorki 100uF/50V.

Czy coś ja popie.....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

To musiałeś odwrotnie podłączyć gałęzie zasilacza z pcb preampa.

To jest tak pomyślane (i opisane na pcb) żeby zbliżyć do siebie 2 płytki pre i zasilacza od strony gniazd z napięciem. Wtedy pasuje idealnie.

Jak na obrazku.



Ps. Złożyłem już 3 i startują od razu bez kłopotów ... oczywiście po ustawieniu napięć.

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grzecho]

O proszę mądrych rzeczy to aż miło poczytać.

Rozumiem że napięcie ma być 13V?

OPA2132P A

NE5532B

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Bezpieczne napięcia 2x(12-15)V.

Po prawej stronie powyższego rysunku jest fragment pcb preampa.



Niezależnie który to pre będzie są na nim pady: V+ V- i G.

Pełnią dwie funkcje:

- albo lutujemy do nich kable z zasilacza (pomijając układ z tranami)

- albo nic nie lutujemy, ale wówczas świetnie się sprawdzają do ustawiania napięcia - dotykając tych padów (końcówkami z miernika) V+/G i V-/G ustawiamy odpowiednio napięcie dodatnie i ujemne.



Wcześniej naturalnie wstępnie ustawiamy napięcie w samym zasilaczu ... chociażby dlatego, zeby nie było afery jak go podepniemy do pre i racji np błędu wylecą opa637 ...



Wazne: w zależności od kości jakie się wsadzi napięcia będą inne. Po wymianie kości na inną/inne dobrze jest ustawić precyzyjnie takie samo napięcie w sposób jaki opisałem wyzej.



Pozdrawiam K



Ps. Nic na szybko - lepiej sprawdzić 3 razy niż mieć kłopot ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grzecho]

I zagadała.......

W głośnikach kompletna cisza. Nie wiedziałem że mój gramofonik tak gra. Na razie produkuje się Jean Michel Jarre Oxygene ----- poezja. Mi w każdym razie się podoba i chyba do szuflady z NAD-em :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Nnnoo :)



Posłuchaj z tydzień ... a potem włącz Nadzia :).



BTW:

macie tam te dswitche by nimi sobie wkładkę dopasować: R load i gain. W znakomitej większości przypadków proponuję spokojnie gain ustawić na 45/47,5dB.



K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Ale jak mam B&O MMC3 z 2,12mV to można podciągnać na 50dB?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Spokojnie nawet 52,5dB. Tylko pobaw się Rload. Warto.

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grzecho]

Teraz tylko jakieś porządne OP-ampy.

ahaja co proponujesz?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

Ja nie chciałbym nic proponować ... dlatego ... nazwijmy to 'kit' nie zawierał opampów i trafoli :).



Ale lubię:

opa2132; 2604; NE5532 (tak, tak); LM4562 ...



K
