PHONO STAGE MM MC - wersja forumowa

Piotr__ · 2 Marca 2009

na Hozej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 2 Marca 2009

Podjedź , dam ci 5532 , wietny bas .REszta do subiektywnej oceny .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ganzz_gut · 3 Marca 2009

>arturp

>Podjedź , dam ci 5532

Nie omieszkam ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 3 Marca 2009

Dzisaj miałem ciekawy przypadek , Zostawiłem Phonoclona włączonego przez dwa dni . Odpalam gramofon , właczam Krella i ... brumi jak cholera ! Typowy brum sieciowy jak z źle zrobionym wzmacniaczu lampowym . Wyłączyłem zabawki . Odpoczeły 5 minut . Włączam ponownie i brumu nie ma . Muzyka gra normalnie . Co sie mogło stać ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

conri · 3 Marca 2009

Może kondzie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

conri · 3 Marca 2009

Lub niedolutowanie .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

taipan3 · 6 Marca 2009

zajrzałem dzisaj na Hożą 35 , opampy NE 5532 mieli po 90 groszy , a na Wolumenie liczyli sobie po 3 PLN .Nie wiem czy to jest ździerstwo czy rozbój w biały dzięń .

Jakby ktoś był zainteresowany to podaję stronę do tego sklepu

www.semiconductors.com.pl

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

taipan3 · 6 Marca 2009

jeszcze mają w ofercie LM 833 , TL 072

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

taipan3 · 6 Marca 2009

Jakby ktoś miał tanie źródło opampów to chętnie skorzystam , a może jakaś wymiana ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tymek · 8 Marca 2009

Mam takie pytanie poczatkującego, uruchomiłem płytke z zasilaniem - ustawiłem napiecie na 13 V, następnie podłączyłem płytki preampów - napiecie spadło o jakies 0,08 więc ustawiłem na 13 V. Nastepnie wstawiłem AD 826 - takie akurat mam, napiecie spadło o 0,07 więc ustawiłem na 13V, mieżone na płytkach preampów. Tak mam ustawiac napięcie? Nie jestem w stanie kontrolowac na nogach opampów ( znając swojego pecha puszczę zaraz coś z dymem). Jutro dopiero podłaczę do gramofonu jak zrobię jakąś konstrukcję dla płytek i trafa.

Poprosze jeszcze o porady jak ustawiac wartosci gain i loading do danego typu wkładek, mam wkładkę MM Shure M75 typ D - jest jakaś droga do znalezienia właściwego?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

conri · 8 Marca 2009

Jak pisał guru Ahaja

Mierz w punktach V- V+ GND przed układem PRE za tranzystorami. Bezpieczniej jest wlutowac punkty pomiarowe niz gmerać koncówkami przy nogach op ampow.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

tymek · 8 Marca 2009

Własnie tam mierzyłem V- V+ G, po wstawieniu opampów ustawiłem napiecie na 13V, i tu moje pytanie czy tak ma byc? Pewnie jakieś tam 0,o8 V to pikus ale nie mam doswiadczenia w składaniu elektroniki i dlatego pytam, coby gdzies, cos nie pier... ale wazniejsze jest ustawienie wartości na suwakach dla danej wkładki, proszę o porady.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 8 Marca 2009

Dokładnie tak jak pisze conri.

Te punkty jak pisałem wcześniej mogą spełniać dwie funkcje:

1. albo punkty kontrolne do ustawiania napięcia PO wsadzeniu opampów - dlatego, że w zależności od wsadzonego opka/opków będą różne napięcia. Ważne, by były mniej więcej takie same.

2. albo jako punkty w które wlutowujemy kable z PSU, omijając tym samym część z tranzystorami.

Nad opornikami 1k (RIAA) jest miejsce na jumperki ze zworkami. Proponowałem lutować oporniki od spodu płytki a jumperki od góry - wtedy bez konieczności odwracania płytki często już zamocowanej można zewrzeć V stałą czasową (nie polecam) lub ją zachować (polecam).

Pozdrawiam K

Ps. Gain dla znakomitej większości wkładek MM polecam ustawić na minimum 45dB. Im mniejszy poziom wyjściowy z wkładki tym wyzszy gain/wzmocnienie można ustawić.

R loading - tutaj doświadczalnie, najlepiej na słuchawkach. Jest duża różnica w dźwięku. Im mniejsza idukcyjność tym mniejszy R load (tak mmniej więcej).

W tej kwestii polecam poczytać:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 9 Marca 2009

Obudowy - moze się komuś przyda:

1.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) )

2.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

3.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

4.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 10 Marca 2009

Robię Phonocube według danych od Petera Daniela . Nie wiem tylko czy masę sygnałową łaczyć z masami zasilania w jednym punkcie ? Ciekawi mnie tez czy zamaist opa627 mozna wstawić OP27 . OPA637 już mam ale kupienie tanich 627 na DIP8 to mały kłopot ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jurek · 10 Marca 2009

arturp

Spokojnie możesz używac OP27.

Przy odsłuchach Phonoclona nie słyszałem różnicy pomiędzy OP a OPA.

Poza tym, o ile się nie mylę w oryginale Phonocube grają właśnie OP27.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 10 Marca 2009

Możesz tam wstawić nawet NE5532/34 (dual/single). Przed podłączeniem wkładki sprawdź offset na WE i na WY.

Z D103 będziesz miał podbicie na basie 1,5dB. Im wkładka będzie miała mniejszą impedancję wewnętrzną tym to podbicie będzie większe.

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jurek · 10 Marca 2009

Mnie sie marzy taka obudowa do preampa:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jurek · 10 Marca 2009

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 10 Marca 2009

Ciekawsze i tańsze:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

stefanB · 10 Marca 2009

Należy pamiętać, że OP27 i OPA627 mogą pracować ze wzmocnieniem 1, a NE5532/34 tylko ze wzmocnieniem powyżej 5 .

Zresztą barbarzyństwem jest użycie NE do niskopoziomowego mc.

OP27/37 Analog Devices to scalaki przemysłowe. Istnieje tania, audiofilska wersja Burr Browna OPA37

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

stefanB · 10 Marca 2009

>arturp

na układ mc od petera warto wydać kasę-scalaki, staranne dobranie elementów- bo drzemie w nim ogromny potencjał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**arturp** · 10 Marca 2009

Dzięki za info Panowie . A co myślicie o zasilaniu ? Łaczyc masy z zailacza z masami sygnałowymi w jednym punkcie ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · 10 Marca 2009

NE5532/34 nie są takie złe. :)

5532 może pracować z gainem 1, jest skompensowany wewnętrznie. 5534 trzeba kompensować.

Masę musisz połączyć z masą zasilania. Jeśli zrobisz to w 2 miejscach będzie pętla masy.

K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dino · 10 Marca 2009

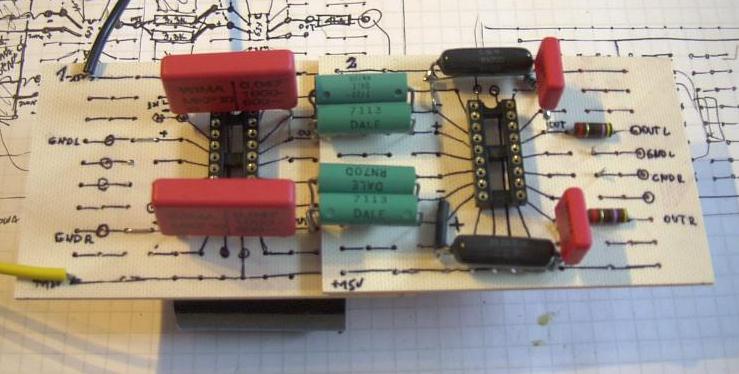

Peter

Zasilacz od F5

Kondy ładne

Jak widzę to + 1 opa

Znowu magia Gain Clona?

Jak coś publikujesz to nie ściemniaj o prośbach na priva tylko pokaż co to jest (bo ci nie pozwolili publikować).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dino · 10 Marca 2009

A co do NE to dajcie sobie spokój

Jest tyle podrób, ze szkoda kasy (sa znakomite jako sprawdzanie czy układ nie "wybuchnie".

To samo z OPa 027

Jak robicie porządny projekt to skupcie się na AD797 lub opa 627 z pewnego żródła.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hessus · 11 Marca 2009

dino chyba mylisz podróby z licencjami na produkcje ne..., texas robi dobre ne..., co do ogolnej jakosci to sa to jedne z najlepszych pod wzgledem szumowym (a wiec i dynamicznym) opampem, zreszta cale tony sprzetu profesjonalnego wykorzystywaly i dalej niektore wykorzystuja ne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dino · 11 Marca 2009

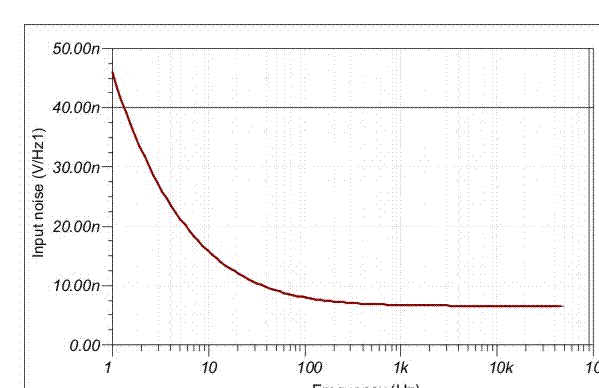

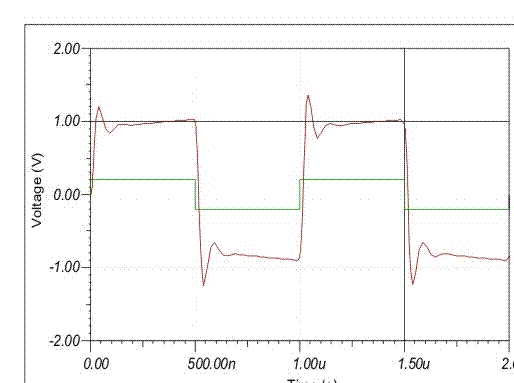

Żeby nie być gołosłownym (IMHO wystarczy posłuchać)zasymulowałem kiedyś w Tinie (soft Ti do symulacji SPICE) VSPS z NE (model oferowany przez TI) kontra VSPS z OPA627 (wiem ze to prawie hardcore).

Wyniki poniżej.

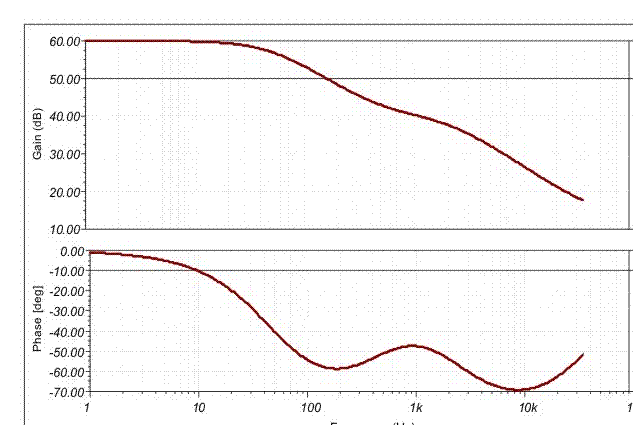

Pierwszy ne drugi opa - Chka przenoszenia plus faza sygnału.

Przy tych wielkościach nie widać dużych różnic.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
