Pokrywa do Pro-Ject RPM5


Bryan

Recommended Posts

Przymierzam się w końcu do zrobienia pokrywy do mojego RPM5.

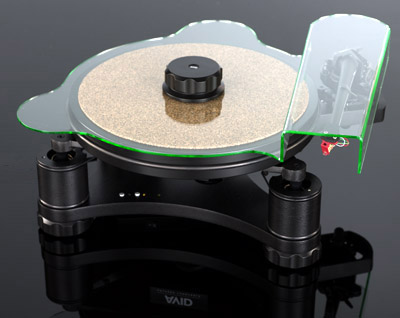

Planuję zlecenie wykonania czegoś podobnego do załączonych obrazków, w firmie która zajmuje się wykonywaniem elementów z plexiglasu dla reklamy.

Pokrywa mogła by mieć uniwersalne wymiary, tak żeby pasowała nie tylko do RPM5 ale też do innych RPMów i gramofonów, w których tego elementu brakuje.

Jeśli znalazło by się więcej chętnych to można by spróbować zrobić zamówienie 'forumowe' i uzyskać dobrą cenę. W analogue seduction za prezentowane poniżej pokrywy życzą sobie ~50 GBP.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-16-100006839 1232016662_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hififreak.wordpress.com

Link to comment
Share on other sites

Jestem bardzo zainteresowany!

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

też się piszę

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

strumieniowiec, lampy i tuby

Link to comment
Share on other sites

ja też poproszę jedną

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

OK,

w ciągu dwóch tygodni będę miał skończony projekt w formacie który przyjmą mi firmy (CAD i/lub Corel). Technicznie żeby zrobić taką pokrywę potrzebne są dwie operacje: wycinanie laserem i gięcie. Jak projekt skończę to wrzucę go tutaj i wyślę do wyceny w kilku firmach.

Wcześniej niestety nie dam rady, bo mam w najbliższym czasie trochę wyjazdów.

Zastanawiam się jeszcze nad:

- grubością materiału do na pokrywę - wg mnie powinno być około 2-3mm żeby pokrywa była odpowiednio sztywna i nie za ciężka (jak widać na obrazkach leży na talerzu i niesymetrycznie go obciąża).

- średnicą części pokrywy nad talerzem - minimum to oczywiście średnica talerza (30cm) ale dla wygody użytkowania myślę że będzie to około 31-32 cm żeby było wygodnie złapać pokrywę i ją ściągnąć.

- kształt części nad ramieniem tutaj planuję połączyć oba projekty z zdjęć wcześniej załączonych tak żeby ramię było lepiej osłonięte.

- wysokość części nad ramieniem - w RPM5 wystarczy 4-5cm, do innych gramofonów nie wiem.

Jeśli macie jeszcze jakieś propozycje to proszę piszcie, może wspólnie opracujemy najlepszą uniwersalną pokrywę pod słońcem :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hififreak.wordpress.com

Link to comment
Share on other sites

przydała by się jakaś pokrywa przydymiona, nie przezroczysta by nie było widać kurzu,grubość chyba ok

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

strumieniowiec, lampy i tuby

Link to comment
Share on other sites

A ja kupiłem fabryczną do mojego RPM 9.1 i bardzo żałuję. Nie dość, że droga jak diabli (coś koło 500 zł) to jeszcze jest tak dopasowana, że założenie jej bez obtarcia któregoś boku gramofonu graniczy z cudem. Dopracowałem technikę nakładania i 9 na 10 razy udaje mi się nie obcierać fortepianowego lakieru.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Wcześniej rozważałem zakup do mojego RPMa pokrywy od RPM4 albo właśnie tej od RPM9, ale przeraziło mnie trochę rozwiązanie ze ściąganiem / zakładaniem całości po każdym słuchaniu - przez to 'dopasowanie'. Mogliby zrobić ten element nieco luźniejszy i nie byłoby problemu.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hififreak.wordpress.com

Link to comment
Share on other sites

Guest jarokar

(Konto usunięte)

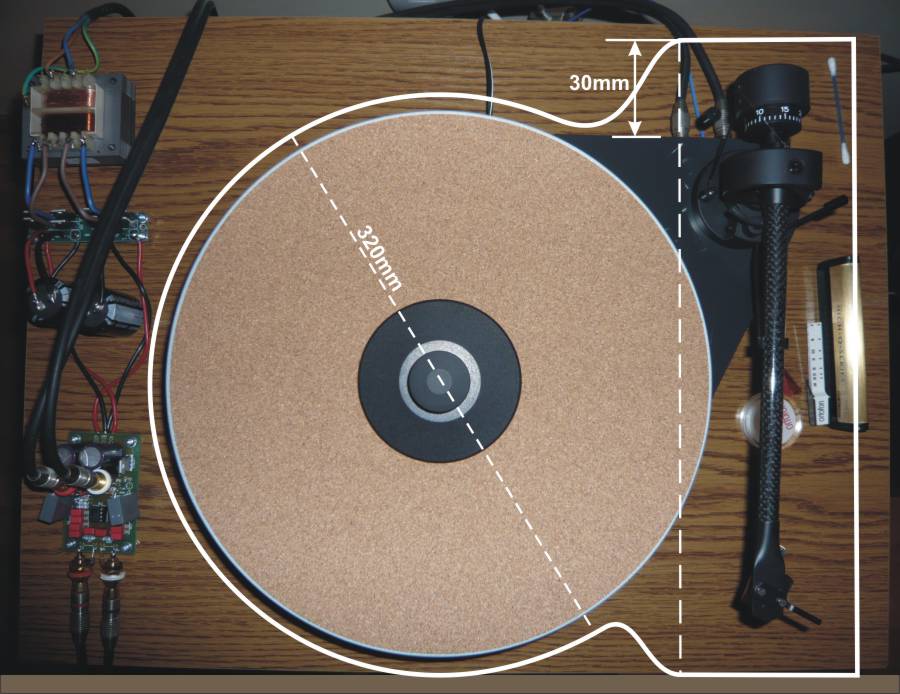

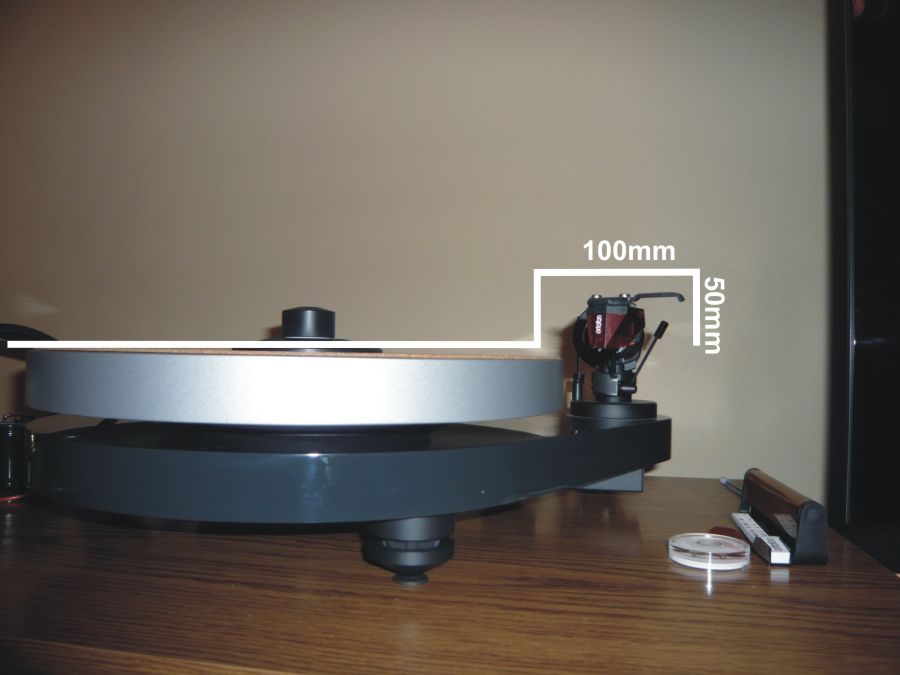

Dopisuję się do listy chętnych koszt nie powinien być duży, ja próbowałem zamówić w firmie reklamowej

pokrywę w kształcie sześcianu z pleksi 3mm wycenili mi to na ok 70-80 zł. ale do dziś nie udało mi się ich zmusić do wykonania takowej.

Link to comment
Share on other sites

>>>jarokar,

Ale preamp to masz ekstremalny! Nieekranowany, nie łapie "śmieci" z eteru?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Guest jarokar

(Konto usunięte)

Tak ekstremalny to dobre słowo,na szczęście dzieci w domu brak to nie ma obawy że popieści, na razie po prostu testuję, mam wbudowany preamp we wzmaka. Czekam na realizację projektu ahaji i wtedy na pewno będzie też obudowa ten zbudowałem z ciekawości i dlatego taki pajączek gra bardzo poprawnie mimo prostego zasilania nie brumi i szumi na akceptowalnym poziomie.

Link to comment
Share on other sites

Jarokar,

projekt fajny - właśnie coś podobnego wydłubałem w CADzie - z tą różnicą że prościej bez zaokrągleń pomiędzy częścią nad talerzem a ramieniem (no i niestety tylko rzuty w 2D, bo ten freewarowy CAD nie oferuje 3D a lepszy mi nie potrzebny), Corela niestety nie mam. Spróbuję zebrać pomysły do 1 pdf'a i wysłać zapytania do kilku firm (znalazłem nawet jedną, która chwali się że robi od 1 szt - zobaczymy). Jeśli będą chcieli projekt wykonawczy w Corelu to będę miał prośbę do Ciebie o podesłanie plików. Dodaktowo będzie na pewno potrzeby rzut do plotera wycinającego - całości jeszcze bez :( Jedyna sugestia do samego projektu (o ile to nie jest zrobione bo tego na tym rysunku nie widać) to zaokrąglenie kantów części opadającej za ramię (tak na ok r=5mm) i wybór średnicy dziury na środku pokrywy pod spindl'a IMHO 8-9mm powinno wystarczyć żeby wygodne zakładać i ściągać pokrywę.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hififreak.wordpress.com

Link to comment
Share on other sites

Guest jarokar

(Konto usunięte)

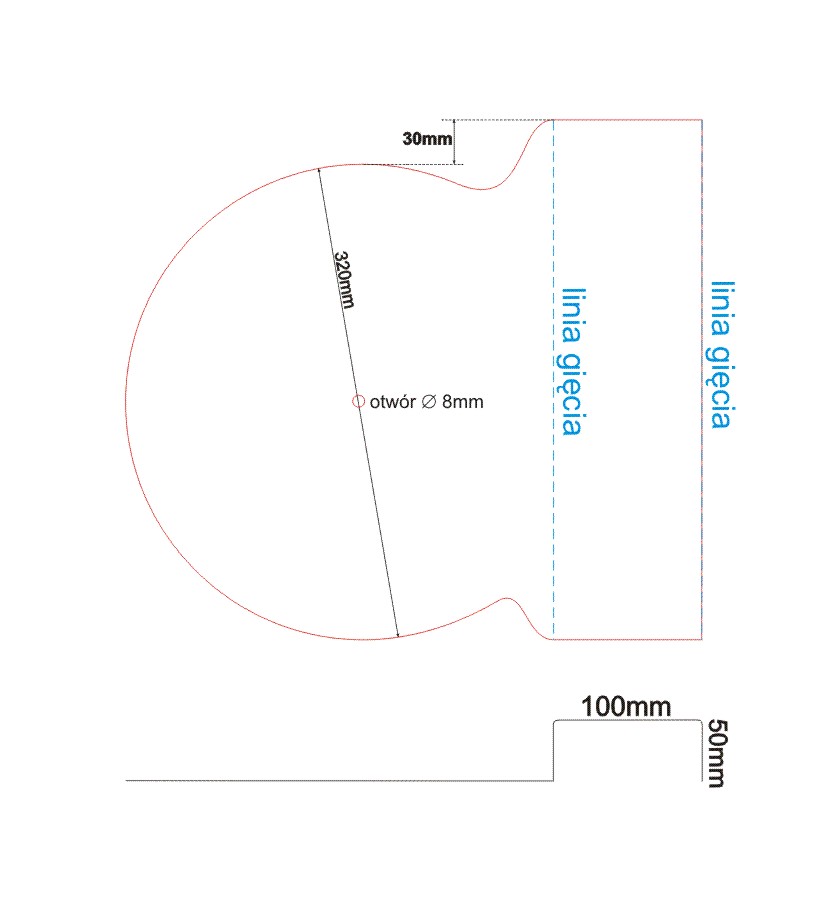

Jeżeli chodzi o projekt w Corelu do plotera tnącego to nie ma problemu mogę się tym zając już zresztą trochę nad tym popracowałem wkleję jak to wygląda.Jeżeli ktoś miałby jakieś sugestie co do wymiarów albo kształtu to śmiało będziemy dopracowywać szczegóły.

post-713-100006353 1232398268_thumb.jpg

Link to comment
Share on other sites

jarokar,

wymiary mniej więcej OK, tylko dodałbym jeszcze linie wymiarowe na odległość od środka spindla do pierwszej linii gięcia (około 130-140mm) reszta baardzo ładna :) Jak robiłem projekt w CADzie nie robiłem takich ładnych wygiętych linii - poszedłem na łatwiznę i puściłem linie prosto :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hififreak.wordpress.com

Link to comment
Share on other sites

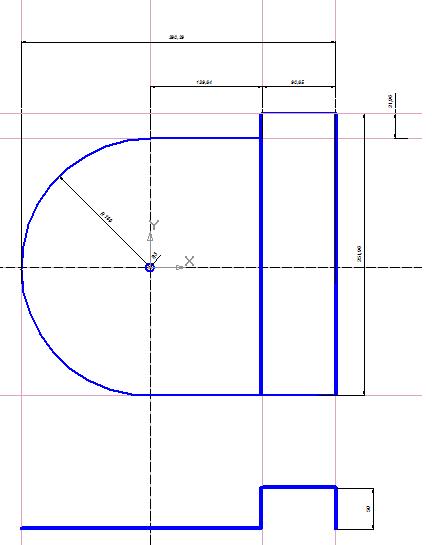

Jeszcze prosty obrazek

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-16-100006340 1232402794_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hififreak.wordpress.com

Link to comment
Share on other sites

Rewelacyjny pomysł, dopisuję się do listy chętnych.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

OK,

puściłem wstępne zapytania do kilku firm, czekam na odpowiedź odnośnie wstępnej wyceny i warunków zamówienia (wstępnie pytam o 10szt mimo że na razie chętnych jest mniej).

Na razie na liście są:

1. Kandrek

2. Rysio

3. Johny68

4. Jarokar

5. paproch

6. no i na końcu ja.

Będę musiał jeszcze rozejrzeć się za czymś do sensownego opakowania i wysyłki, bo mimo, że elementy będą dosyć lekkie, to istnieje ryzyko porysowania, ale ten problem będzie do rozwiązania jak już pójdzie zamówienie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hififreak.wordpress.com

Link to comment
Share on other sites

Bryan:

>Na razie na liście są:

>1. Kandrek

>2. Rysio

>3. Johny68

>4. Jarokar

>5. paproch

>6. no i na końcu ja (Bryan)



to jeszcze ja:



7. miszczur

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Guest jarokar

(Konto usunięte)

>Na razie na liście są:

>1. Kandrek

>2. Rysio

>3. Johny68

>4. Jarokar

>5. paproch

>6. Bryan

>7. miszczur

>8. prawdopodobnie jeszcze prezes1 będzie zainteresowany, zakupił RPM 6 musi tylko sprawdzić czy będzie pasować

Link to comment
Share on other sites

jarokar, 23 Sty 2009, 11:38



>>Na razie na liście są:

>>1. Kandrek

>>2. Rysio

>>3. Johny68

>>4. Jarokar

>>5. paproch

>>6. Bryan

>>7. miszczur

>>8. prawdopodobnie jeszcze prezes1 będzie zainteresowany, zakupił RPM 6 musi tylko sprawdzić czy

> będzie pasować

>>9. Mr.Zydelek

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Na razie mam odpowiedź z jednej firmy - cena jest zachęcająca. Poczekam do poniedziałku.

Tak samo z listą chętnych. Najprawdopodobniej zrobię tak, że na próbę zrobię jedną pokrywę i jak wszystkie wymiary będą grać i estetycznie będzie to w porządku to zrobię zlecenie na następne.

Szukam jeszcze źródełka takich małych podkładek pod szklane blaty (jak w osłonie Michela), żeby osłona nie leżała bezpośrednio na talerzu, bo przy ściąganiu mogło by się ustrojstwo elektryzować i niepotrzebnie 'ładować' talerz elektrostatycznie.

Tak więc proszę się dopisywać na listę do poniedziałku.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hififreak.wordpress.com

Link to comment
Share on other sites

Jarokar,

mogę wg. Twojego, tylko musiałbyś mi go podesłać. Okazało się, że firma chce projekt zrobiony w Corelu. Ja na razie mam możliwość zrobienia projektu tylko w CADzie, a Corela w ogóle nie mam, bo do tej pory radziłem sobie bez niego.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hififreak.wordpress.com

Link to comment
Share on other sites

Narysowałem dokładnie rozwinięcie w Corelu wg projektu Jarokara. Jak chcesz mogę podesłac na miala.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

tomant,

Ok, mała poprawka od dołu - bo inaczej pokrywa za bardzo wystawała by przed ramię. Do tego jeszcze linie wymiarowe i pewnie będzie OK:)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hififreak.wordpress.com

Link to comment
Share on other sites

po co linie wymiarowe? i o ile przesunąć dolną linię?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

wielkość taka sama czyli okrąg 320mm + 50 + 100 + 50 na zagięcia.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
