wzmacniacz Push-Pull na 2x6H13C

[Bogdan]

Chciałbym zaproponować wątek na temat budowy wzmacniacza push-pull na dwóch lampach 6H13C na kanał, są one dość tanie i pozwalaja na uzyskanie bardzo dobrej jakości. Układ push-pull na dwóch lampach pozwoli na wyciągniecie ok. 20 W bez wiekszych problemów, co wystarczy nawet do całkiem głośnego słuchania. Jako driver do nich chciałbym wykorzystać 6H6P a na wejściu ECC88, uwielbiam brzmienie ECC83, ale ona wymaga napięć min. 250 V. Do tego płytkie sprzężenie zwrotne, a może nawet jego brak.

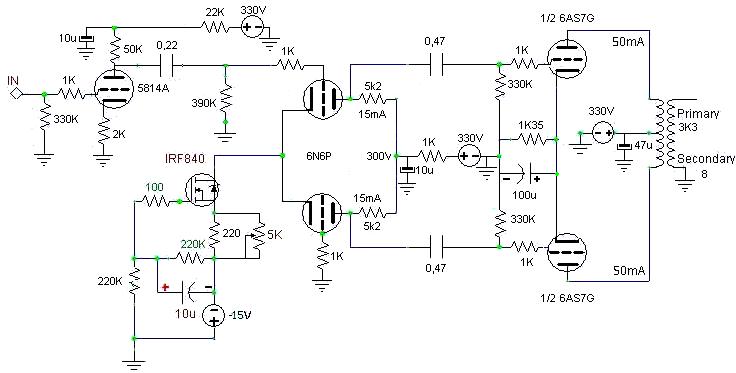

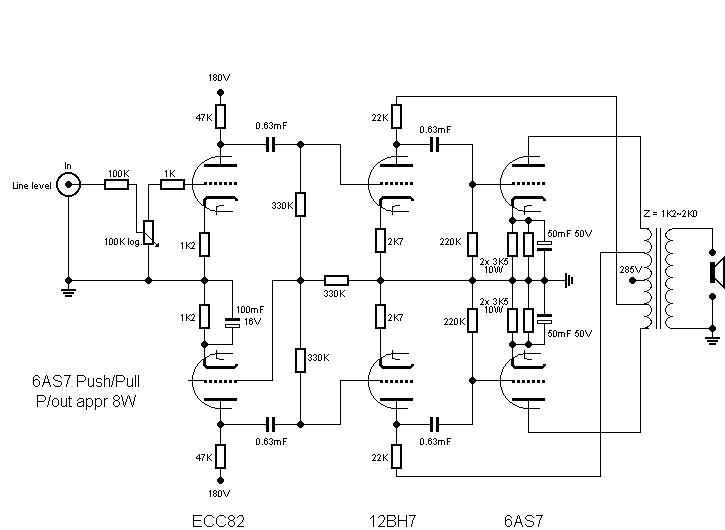

W sieci jest kilka schematów, ale niestety na jednej lampie na kanał, co mnie nie interesuje. Cztery połówki na kanał to jest to.

Jakie parametry powinien mieć transformator wyjściowy? Doradźcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[6C33C-B]

Witam.



Bardzo fajnie, że wychodzisz z iniciatywą :). 6N13S (6AS7, 6AS7GT, 6080) to fajna lampa ale z jej wysterowaniem stopniami zasilanymi z 250V będziesz miał spore problemy nawet jeżeli zamiast oporów anodowych dasz źródła prądowe. Układ na dwóch lampach będzie potrzebował optymalnego obciążenia 1k - 1,2k Raa (od anody do anody). Typowe trafo dostaniesz chociażby w TELTO, zasilające dedykowane też. Czyli ustalmy założenia projektu : praca w klasie (zakładam po mocy) AB1, polaryzacja lamp mocy stała (broń boże autobiasem, to po prostu zbrodnia tracić kilkanaście watów na jednym oporniku katodowym), zasilanie końcówki mocy 250V DC. 6N6P nawet z kaskodowym (nie mylić z kaskadowym) stopnień wzmocnienia w pierwszym stopniu może nie dać rady wysterować prawidłowo 6N13S, zatem można w pierwyszm stopniu obsadzić EF86 i przyjąć napięcie zasilania stopni wejściowych na poziomie 350V DC. Następnie odwraczacz fazy powiedzmy samorównoważący się oparty o wtórniki typu mi i tu bym widział ewentualnie 6N6P, osobiście bym obsadził E88CC gdyż w tym układzie pracy i napięciu na lampę ok 350V / 2 da ona sensowną amplitudę napięcia sterującego plus Rwy na poziomie 80 omów ... Postaram się narysować schemat tego co opisałem wyżej.

No jest jeszcze ewentualność pracy z prądem siatki - klasa AB2 co da więcej mocy niż te 20W ale i troszkę bardziej złożone sterowanie.

[Bogdan]

Super! Stopień napięciowy faktycznie potrzebuje wyższych napięć, więc można użyc podwajacza napięcia. 6H13C mogą pracować na już na 160V-200V, jeżeli nie skorzystamy z autobiasu, co jak zauważyłeś jest rożsądniejsze. Wtedy na wejściu ECC83 !!! Potem 6H6P !!! Optymalnie :-)

[Bogdan]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



tu sa namiary do człowieka , który jakis czas temu deklarowal ,że nawinie odpowiednie trafa, trzeba mu tylko podać żądane parametry. Cena przystepna i jakość podobno dobra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

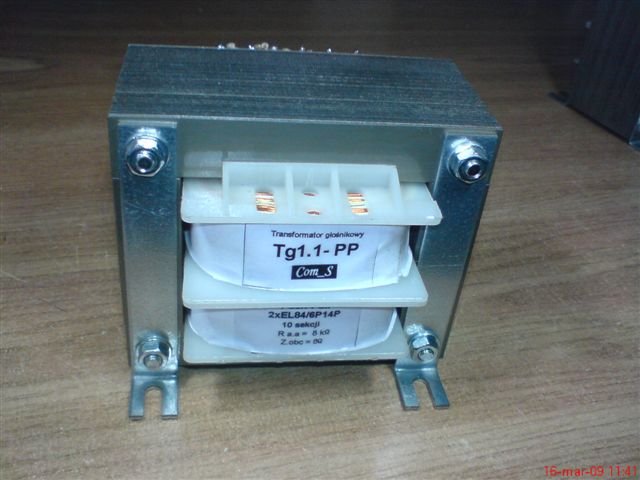

i jeszcze zdjęcia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[niutek]

Witam

Szczerze polecam tego Pana(pietro4),nawijał mi trafa do tego wzm. i zrobił to perfekcyjnie.Bardzo sumienny i rzetelny fachowiec.Wysoka kultura.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[niutek]

Szczerze odradzam koledze te lampy do PP,raczej tylko z przyczyn praktycznych(dźwiękowo są ok.),mianowicie ogromny rozrzut parametrów czego doświadczyłem przy konstrukcji OTL na tych lampach.

Ze 120 sztuk nie udało się dobrać dwóch kwadr lamp które miałyby naprawdę zbliżone parametry nawet w obrębie dwóch połówek(choć tu było lepiej),zatem przeraziła mnie późniejsza wymiana i dalsza eksploatacja wzmacniacza.

[6C33C-B]

Witam.



Nadają się do PP z jednej przyczyny - trafo wyjściowe jest proste do nawinięcia :). Z tym rozjazdem parametrów to niestety prawda :(, lampy te pracowały jako element szeregowy stabilizatora napięcia z wzmacniaczem błędu, toteż rozrzut był dopuszczalny. Można cudować z opornikami wyrównawczymi w anodach ale efekt kiepski, jedyne co to ratować się korektą napięcia biasu. Trwałość akurat jest na niezłym poziomie.

[adam2948]

Witam! Albo kupić parowane,tak ja ja bezpośrednio z Rosji. Pozdrawiam adam2948.

[niutek]

Lub jeszcze inaczej-użyć zachodnich 6080(niestety nie mają już takiego ładnego klosika).Tu o wiele łatwiej z parametrami,ale i drożej

[McGyver]

6AS7 mają ładne bańki typu "coke bottle".

[Bogdan]

w ukladzie ze sprzężeniem zwrotnym, powinno być ok mimo rozbierzności. zbudowałem wzmacniacz se na 6H13C bez sprzężenia zwrotnego z autobiasem, mam 4 szt. które wkladalem bez dobierania i nie bylo praktycznie żadnych różnic w brzmieniu i prądy spoczynkowe też prawie identyczne

[Bogdan]

chwilowo skupiłem się na hybrydzie Moscode, ale o tym projekcie też pamiętam i zbiebam części zeby zima go poskładać.

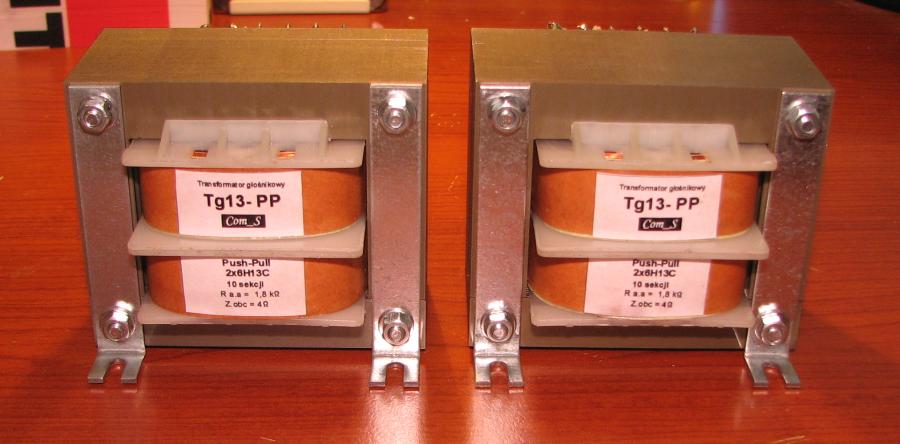

mam już prawie wszystko, czyli trafa wyjściowe również - przyszły w tym tygodniu, ładne prawda...?

Produkcja Com_S - bomba za uczciwe pieniądze !!!!

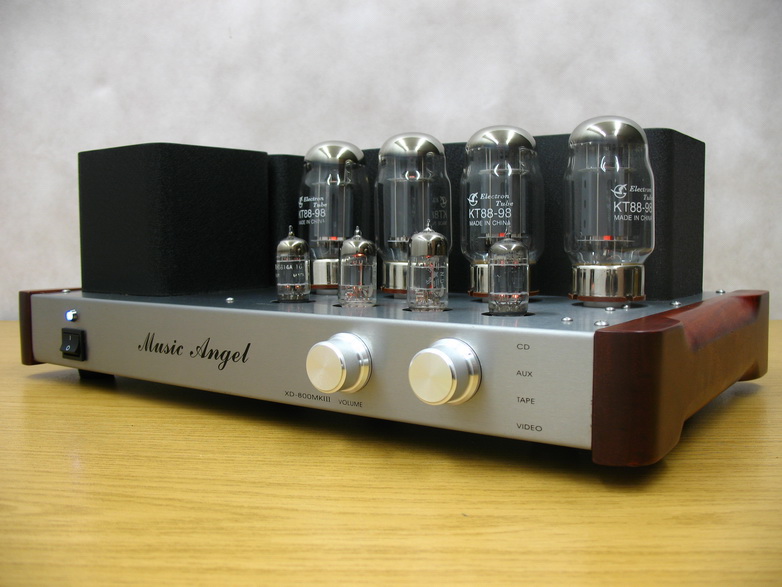

żeby jakiś producent zrobił obudowę na kształt Music Angel - zwykla blacha ze stali nierdzwnej o grubosci ok. 1,5 mm

i pełnia szczęścia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[namor]

Bardzo fajna, dopracowana i bezkompromisowa konstrukcja jest tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) . Zastosowane lampy 6S19P są baaardzo zbliżone parametrami elektrycznymi do pojedyńczej triody w 6N13S (a właściwie to przewyższają 6N13s liniowoscią, prądem anodowym i mają jeszcze mniejszy opór wyjściowy), są przy tym tak samo trudne do wysterowania więc można bez żadnych zmian zastosować właśnie 6N13S (chociaż osobiście uważam że lepsze są jednak 6S19P).
