Szukam schematu zdalnego sterowania

[veteran]

>stmaniak

Na plytce sterowania uwzglednilem osobne zlacze pod wyswietlacz na jej brzegu, sa jeszcze 4 zlacza po jednym na port oraz jedno do podlaczenia enkodera (wlasnie zamowilem bournsa w TME i po weekendzie bede sie bawil z programem ;-) lub przyciskow.



>Adrian

Na plytce jest miejsce na dla uklady pga2310. Moze wiec sluzyc jako XLR lub niesymetryczny (zaleznie od tego ile kosci obsadzimy). Uklady pga2310 kosztuja 100zł/szt wiec odpowiedz nasowa sie sama... ;-)))



Jutro sprawdze o ile zlocenia powieksza koszt wykonani plytki.

Lista sie juz chyba zamknela, musze jeszcze dokladnie sprawdzic skrzynke. W weekend bylem na juwenaliach - jak wszyscy slyszeli skonczyly sie tragicznie...

[Krzy]

Tak wiemy, gnojki z gładkolufową w dłoniach. Piep... ten qwskie państwo.

3V się.

Krzy

[veteran]

Ze strony policji byla to tragiczna pomylka. Dymic zaczeli trocinoglowi dresiarze na imprezie techno w tygrysie. Gdyby nie to, nic by sie nie stalo. Porabane...

[mciej]

Czy nie powinno wam raczej przeszkadzać że karki w dresach atakują "z niczego" studentów na juwenaliach? Co ma do tego państwo.

[Qubric]

Jak to co ma? Nie pozwalało im dymić ;)

[Krzy]

Mciej

Przyjacielu,

każdego miesiąca odprowadzasz swój podatek dochodowy na utrzmanie, tego systemu. To te gnojki potem za Twoje pieniądze rozp.. z gładkiej lufy drzwi za którymi jest kobieta w ciąży jak kilka tygodni temu w Łebie.

Ja chętnie załacę za system który mnie !! chroni za moje pieniądze , lecz w tym pop.. państwie mamy układ kościelno- bisnesowo-mafijny który chroni jedynie parcytypantów tego systemu. A my na ten system mamy wpłacać nasze grosiki.

A generalnie temat na bocznicę.

Pomimo, że sam go nabuzowałem.

Sorry !

Krzy

[Krzy]

Cięzko zarobione grosiki na dodatek !

[veteran]

Zamowienie do zakladu zostalo zlozone ;-) Plytki beda 4 czerwca, wiec zostalo jeszcze troche czasu.



Kazdego, kto sie zglosil na plyteczki, poprosze o potwierdzenie na [email protected], droga zwrotna przesle numer konta.



Zlocenie niestety nie wypalilo, cena okazala sie za wysoka. Pozostalo cynowanie.



Na plytce umiescilem zlacze pod wyswietlacz oraz enkoder/przyciski, jest tez odbiornik podczerwieni. Zostawiam jeden port pod selektor. Probowalem zamiescic zdjecie, ale za duza kompresja w jpeg-u, trzeba w koncu cos z tym zrobic ;)

[darkul]

>VET

Mozesz sie zemna skontaktowac?

[bego]

dziś dostałem od Veterana zmontowany układ.

soft bez zadnych bajerów (bo tak chcialem), skoki co 0,5dB. pilot dziala bezbłędnie. skok o +-10dB to ok 2-3 sek. przytrzymania przycisku. zmontowanie zajelo mi chwile (mam w koncu doswiadczenie :)



co do dziwieku to nie mam zadnych uwag. układ zachowuje sie bardzo neutralnie. dynamika super. zadnych wyostrzen czy podbarwien dzwięku.

niebieskie alpsy do szuflady :)



pozdrawiam

[bego]

z tym skokiem o 10dB chodzilo mi o to ze nie skacze o 10dB tylko co 0,5dB (plynnie). tyle zajmuje skok o 10dB w krokach co 0,5dB. no



no i wyswietlacz jest tez git. wielki i mocno swieci na żółto-zielono.

[Adrian]

Gdzie kupiliscie piloty i wyswietlacze?

prosze jesli to mozliwe o podanie modeli i sklepu najlepiej internetowego

albo w W-wie

[Adrian]

-veteran

Czy soft w podstawowej wersji bedzie tez obslugiwal selektor wejsc?

[veteran]

->Adrian

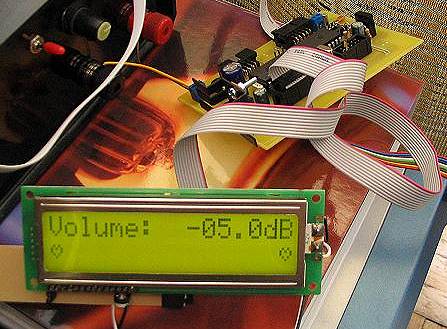

Pilota kupilem za kilkanascie zlotych na Lodzkim LKS-sie, sprawdza sie calkiem fajnie. Wyswietlacz, ktorym bawi sie Bego jest do kupienia w www.TME.com.pl za ok. 100zł (zdjecie ponizej).

Jezeli chodzi o selektor - tak, wlasnie siedze nad tym fragmentem programu, zapewne bedzie to 7 wejsc + ON/OFF, ale jeszcze dokladnie nie wiem.



->Krzy

Modul obsluguje juz impulsator Bourns ;-)

[obrazekLUKASZ-126242_1.jpg] [obrazekLUKASZ-126242_2.jpg] [obrazekLUKASZ-126242_3.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

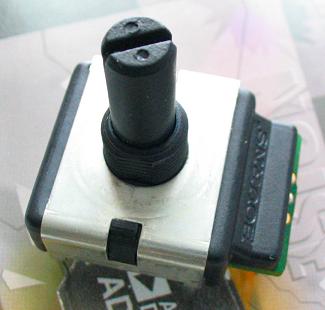

Wlasnie, na zdjeciu widac oznaczenia impulsatora Bourns: ECW1J-B24, w ten sposob latwiej go znalezc w internetowym katalogu TME (ja znalazlem dopiero w wersji papierowej ;-).

[maciekw]

Veteran, proponuję, aby wejścia obsługiwane były także przez impulsator, na zasadzie kolejnego wybierania.

To umożliwiłoby zaprojektowanie b. ładnej (symetrycznej) obudowy. Np. lewa strona - gałka wyboru wejścia, środek - wyświetlacz, prawa strona - gałka głośności.

Pozdrawiam.

[veteran]

->maciekw

Tak sie zastanawiam, ale musze znalezc bardziej "toporny" impulsator, ten dzieli obrot na 24 impulsy i do tego celu jest za doklady. No chyba ze krecenie bedzie powodowalo zmiane wejscia...

[maciekw]

Veteran,

W katalogu Elfy, podajże pod hasłem czujniki obrotów, są kręciołki ALPS'a, niektóre z nich dają 15 impulsów na obrót, co jest już moim zdaniem do przyjęcia. Ponadto można (jak mi się wydaje) opracować software zliczający obroty i podający sygnał do zmiany kolejnego wejścia np. co 4 impulsy.

Pozdrawiam

[obrazekLUKASZ-126774_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Caly czas zastanawim sie nad tym drugim enkoderkiem a w miedzyczasie powstala taka wersja programu:



- obydwa pga2310 na plytce sterowane sa tak samo (mamy wiec 2 kanaly stereo lub 1 XLR)

- dodatkowe 2 przyciski pilota ustawiaja nam przesuniecie 2 kanalu i pokazuja wynik w decybelach na drugiej linijce wyswietlacza (roznice, np. kanal 1 ma -50.5dB, kanal 2 jest przesuniety o +05.0dB)



- ten drugi kanal mozemy wykorzystac jako balans dla XLR-a lub...

... sterowanie np. wooferkiem, kolumnami tylnymi...

[veteran]

I jeszcze druga linijka wyswietla przesuniecie tylko wtedy, kiedy takowe wystepuje ;-)

[josef]

Trochę pobocznie ale na temat :)



Jeśli ktoś chciałby sobie zrobić zdalne sterowanie ale nie chce mu się pisać programu do obsługi RC5 to można się zainteresować tym scalaczkiem SAA 3049A - on to robi samemu - dwie wady - i tak trzeba mieć mikroprocka aby wykorzystać dane zwracane z niego, - drugie to cena - prawie cztery dychy :(

[Yogi]

Witam,

w piatek odebrałem od Veterana do weekendowych testów preampik pasywny na PGA. Wersja która testowałem różni się nieco od standartowej a mianowicie wykorzystuje dwa układy PGA z czego drógi słóży do sterowana sygnału dla subwoofera. Jestem posiadaczem kolumn tubowych szerokopasmowych Lowther. Graja pięknie ale praw fizyki nie da się oszukać i trzeba je wesprzeć subwooferem. Napędzam je wzmacniaczami lampowymi - monoblokami Phoenix na 6c33c. Do tej pory wyjście na subwoofer miałem z tychże monobloków. Jako że potencjometr głośności umieszczony jest za lampą wejściową ecc83 sygnał do suba dochodził przerobiony przez tą lampę. No własnie i to był chyba problem bo ciągle nie mogłem dopasować niskich tonów do reszty pasma. Bas był ociężały i mało precyzyjny co w połączeniu z ultra-szybkim lowtherem dawało to mierny efekt.

Poprosiłem Veterana żeby zaprogramował swoje urządzenie tak aby steowało również subem i to z osobną regulacją.

Powiem krotko, urządzenie jest moim zdaniem rewelacyjne. Poziom głośności zarówno dla monobloków jak i subwoofera sterowany jest razem przyciskami VOL z tym że dodatkowo można zmienić ofset głośności samego suba względem reszty przyciskami > , na wyświetlaczu pokazuje się wówczas poziom ofsetu ; Woofer +5dB (na przykład) albo: Woofer -3dB

Całość nareszcie dała mi pełną satysfakcję słuchania muzyki. Bas sterowany bezpośrednie z CD via urządzenie Veterana jest szybki i precyzyjny, idealnie stapia się z Lowtherami, ponadto w zależności od nagrania płyty i rodzaju muzyki mogę nie ruszając się z miejsca kontrolować jego poziom. Jak dla mnie to idealne rozwiązanie.

Nie iwm jak wy ale ja już nie mogę się doczekać mojej finalnej wersji.

Pozdrawiam, Piotr

[Nowy2]

>veteran

W trakcie wędrówek po internecie znalazłem poniższy link jakiegos Niemca, co robi zgalne sterowanie na PGA z enkoderem. Być może Cię zainteresuje.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

-> Nowy2



Juz to kiedys widzialem, calosc zrobiona na pic-u, w sumie normalna aplikacja.



Zapraszam tutaj:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pomalu do przodu :) Zlozylem zamowienie do TME na mikrokontrolery, ale beda dopiero za 1-2 tygodnie (nie sprawdzilem stanow magazynowych, postaram sie jednak kupic przynajmniej kilka prockow w innym miejscu i wyslac pare plytek).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kafka]

Jakiej firmy są te kondzie 4700u? Możesz dać namiary na firmę od PCB?

[Adrian]

Zdjecia wygladaja calkiem fajnie

podoba mi sie wysiwtlacz jest taki stonowany (tajemniczy) :-)

[veteran]

->kafka

Haltron - polecam! Swietna firma, zlapalem z nimi kontakt na targach MTŁ. Kondensatory to Samsung - to testow idelane - tanie, juz jedna pare puscilem w sobote z dymem :)



->Adrian

Wyswietlacz jest naprawde fajny, ale moglby byc troche wiekszy :)



Na samym dole widac moduly, ktore w krotce trafia do swoich wlascicieli :) Przygotowuje w miare uniwersalny software z mozliwoscia dostosowania na etapie programowania rozkazow.

[veteran]

Szczerze powiedziawszy, to pre przypomina mi bardziej kawalek plyty glownej komputera niz sprzet audio :)

[darkul]

>Vet

Jak tam druki?

[veteran]

-> darkul



Pod pre na pga2310 gotowe, link powyzej :)
