równoległe łączenie DAC'ów


EMiL

Recommended Posts

Czy koledzy mają doświadczenia z równoległym łączeniem kości DAC?



Szczególnie interesuje mnie wpływ na brzmienie przy takim łączeniu wielobitowych przetworników C/A vs pojedyncza kość.

Co się zyskuje brzmieniowo a co traci?





Accuphase coś takiego stosuje w swoich konstrukcjach i nazwało MMB:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Pozdrawiam!

Emil

Link to comment
Share on other sites

To się tyczy chyba przetworników z wyjściem prądowym. Dostajesz na wyjściu sumę prądów z wszystkich DACów, a więc sygnały wspólne się dodają, a różnice odejmują. Rysunek na podanej przez Ciebie stronie dobrze to obrazuje. Dodatkowo można uzyskać większe prądy.

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

To się tyczyło DACów łączonych równolegle. Na dole podany jest kolejny przykład. Kości są połączone w trybie różnicowym. Dwa układy przetwarzają sygnał dla jednego kanału, ale jeden odwrócony w fazie. Sygnały analogowe są odejmowane i ich różnica jest sygnałem użytecznym. Sygnałem wspólnym są natomiast niepożądane śmieci typu szumy kwantyzacji itp.

W sprawie zegarów/zasilaczy/stabilizatorów proszę pisać na muzgaudio@muzgaudio.com

Sklep: www.muzgaudio.com | Projekty: www.muzgdiy.wordpress.com

Link to comment
Share on other sites

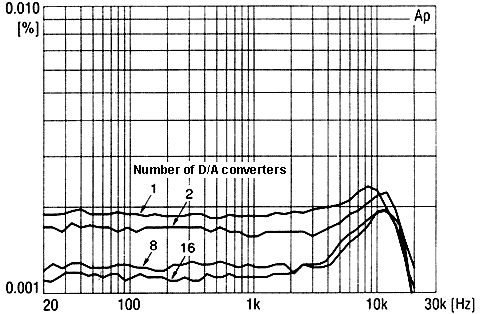

Konkretniej chodzi o połączenie takie jak widać na pierwszym wykresie z linku accuphase (załączam wykresy).

Rozwiązanie jest proste jak konstrukcja cepa, przy dwóch kościach siła sygnały podwaja się a błędy konwersji zmniejszają się.

Tylko czy skórka jest warta wyprawki?;)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-2919-100009826 1258810633_thumb.gif

post-2919-100009827 1258810633_thumb.gif

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Nie wiadomo, trzebaby uwzględnić przełącznik single/parallel by móc to porównać.

Czasami dodatkowa komplikacja ukaładu powoduje, że nie. Ale dodam, że możliwe jest też proste sumowane na wyjściu (np przez rezystory czy na opampie w konfiguracji odwracającej w roli sumatora) sygnałów z DACów napięciowych.
