Vifa D25 TG-1

Piasek

By Piasek ,
in DIY

Go to topic listing

Recommended Posts

Piasek Contributor

Piasek

Posted
Posted

Witam, poszukuje głośnika wysokotonowego Vifa D25 TG-1 6ohm, może ktoś posiada i chciałby odsprzedać. Kupiłem Arcusy i jeden głosnik jest w nich uszkodzony. Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
speedy Contributor

speedy

Posted
Posted

ja bym zapytal osob ktore wygraly te aukcje:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



naprawde polecam sprobowac. juz dwa razy zdarzylo mi sie ze potrzebowalem kupic trudno dostepne glosniki (wystawiane na allegro srednio raz na miesiac). postanowilem napisac do osob ktore je wygraly, od tak, bo a noz moze sie uda. i w obu przypadkach udalo sie - kupujacy jednak nie mieli czasu/budzetu na zabawe w tworzenie kolumny, jak to sobie pierwotnie zaplanowali. zapytac nie zaszkodzi =)



ewentualnie mozna zapytac jeszcze na:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



powodzenia.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
Piasek Contributor

Piasek

Posted
  • Author
Posted

Czym się róznią tet Vify TG-6 od tych TG-1 które są w moich kolumnach, czy moża je zastapić tymi TG-6?. Wyglądają chyba identycznie. ceny tych głośników są dość wysokie, na ebayu poszły za 2 euro ale przegapiłem.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
speedy Contributor

speedy

Posted
Posted

Powiem tak, wiem ze podobno seria Vifa TC18, choc ma kilka roznych pododmian, to podobno parametrami roznia sie nie znacznie.

Generalnie glosnik ktorego szukasz (TG-01) bedzie ciezki do zdobycia, bo dosc czesto sa to wersje modyfikowane z jakiejs serii, robione na wylacznosc dla jakiegos modelu kolumny.

Najlepiej zatem bylo by kupic dwie pary wysokotonowcow i wymienic oba.

Tutaj mozesz dosc sporo przydatnych informacji (polecam przejrzec i porownac dokumenty PDF glosnikow D25TG, badz pokrewnych *25 ktore wygladaja podobnie):

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 3 weeks later...
Piasek Contributor

Piasek

Posted
  • Author
Posted

Witam, mam pytanie do znawców tematu, czym można zastąpić głośnik Vifa D25 tg1, myślę nad zakupem dwóch nowych głośników wysokotonowych, ale nie chciałbym przerabiać zwrotnicy, może uda się coś lepszego kupić. Nie wiem czym się kierować, podejrzewam że impedancja i efektywność ale nie znam się za bardzo i proszę kolegów o pomoc i jakieś propozycje. Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 2 weeks later...
Piasek Contributor

Piasek

Posted
  • Author
Posted

Proszę o pomoc kolegów.

Zakupiłem głośniki wysokotonowe Seas 27TBC/GTV, Impedancja i efektywność identyczna jak w oryginalnej Vifie D25 Tg-1, moc zbliżona. Ale po zamontowaniu okazało się że głośniki zaczeły pokrywać średnie pasmo, i średnica stała się eksponowana i odchudzona. poziom wysokich tonów jest na dobrym poziomie.

Domyslam się że przyczyną jest zwrotnica, prosta zbudowana z trzech cewek i dwóch kondensatorów (10uF i 4,7uF) chyba zwrotnica o niskim nachyleniu.

Moja prośba to jak rozwiązać problem, jak przerobić zwrotnice, żeby głośnik nie przetwarzał średnicy, oryginalna Vifa zaczyna pracę przy wyższych częstotliwościach.

Podział zwrotnicy 600/4000 Hz.

Proszę o porade

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
Piasek Contributor

Piasek

Posted
  • Author
Posted

i nawet po odłączeniu głośnika średniotonowego słychać że gra praktycznie całe pasmo, (chyba nawet lepiej brzmi niż ze średniotonowym)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
Piasek Contributor

Piasek

Posted
  • Author
Posted

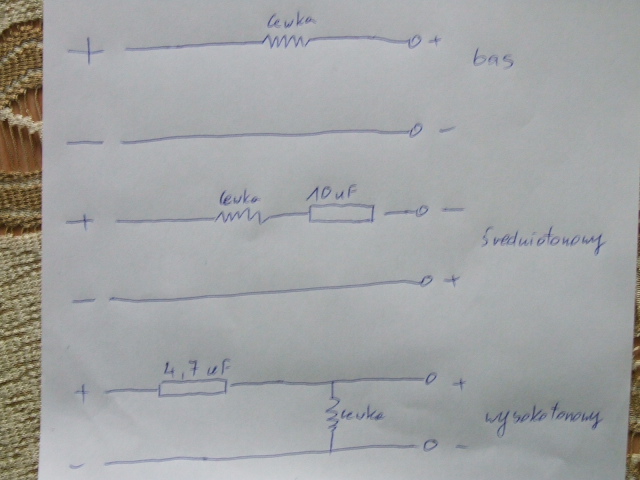

schemat zwrotnicy

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-544-100005677 1263114986_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
jozefkania Explorer

jozefkania

Posted
Posted

Zwrotnica bardzo prosta. Być może nawet za prosta. Wątpię, żeby to wykorzystywało potencjał głośników. Raczej ekonomiczna prostota niż przemyślany projekt. Cewka dla woofera jakaś malutka. Filtry dla woofera i średniego są elektrycznie pierwszego rzędu, dla kopułki drugiego. Ja radzę to pomierzyć i opracować nowy projekt, bądź zmodyfikować obecny. Te pojedyncze elementy nie dadzą nawet 6dB/oktawę. Żeby uzyskać nawet ten łagodny spadek to trzeba dorzucić korekcję impedancji, a przede wszystkim mieć głośniki o idealnie równych charakterystykach przenoszenia i przebiegu impedancji.



W sprawie tej średnicy to można także spróbować lekko stłumić kopułkę, dorzucają rezystor 1 - 2.2 Ohm przed filtrem górnoprzepustowym czyli wysokotonowym.



Spróbuj zmniejszyć kondensator dla kopułki do 3.3uF MKP. Różnica i poprawa na pewno będzie. Jeśli okaże się za mało to do 3.9uF.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
Piasek Contributor

Piasek

Posted
  • Author
Posted

Ewentualnie czy może ktoś doradzić jak się do tego zabrać. Czy np. zakup gotowych zwrotnic z podziałem 600/4000Hz 6/12/6/12dB w wersji 4 Ohm może przynieść poprawe?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
jozefkania Explorer

jozefkania

Posted
Posted

Gotowe zwrotnice nie nadają się do poważnego audio. Traktują głośnik jak rezystor.



>Może jeszcze taki pytanie, dlaczego głośnik średniotonowy ma podłączoną odwrotnie polaryzację w

>zwrotnicy? + do - i odwrotnie?



To wynika z przesunięć fazowych między poszczególnymi głośnikami i przesunięć fazy w zwrotnicy. Tak w tym przypadku widać musi być. Choć i tak wątpię, że to działa dobrze. Pomiar wszystko wyjaśni.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
