Symulacja w Speaker Workshop - czy da się podnieść impedancję w tej zwrotnicy?!


Stradiwariusz

Recommended Posts

Witam

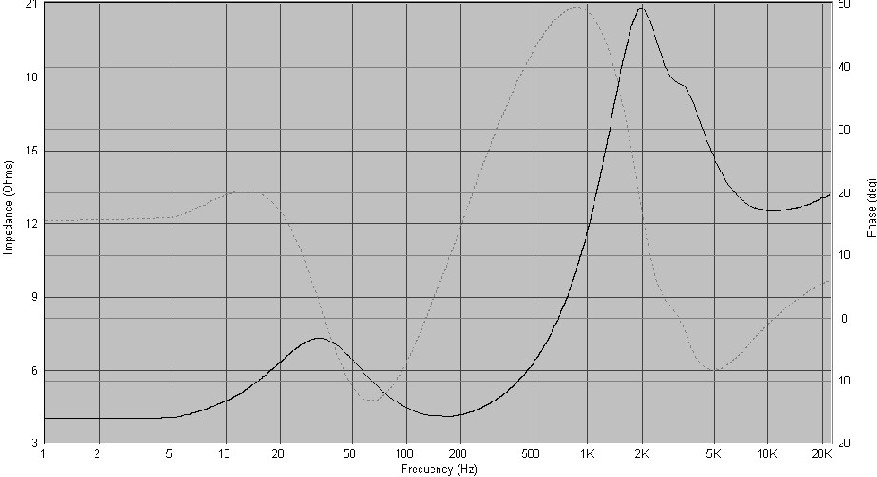

Wklejam wykres impedancji i schemat zwrotnicy.

Czy wykres impedancji tego zestawu jest wiarygodny?

Mój wzmacniacz (Luxman L-430) jest tylko 8ohmowy!!!

Nie ma tu jeszcze impedancji portu bass-reflex; 15cm/5cm w obudowie 17,5 litra.

Obawiam się, że na tym wzmacniaczu to za długo to nie pogra, a gra "niestety" świetnie.

Czy jest jakaś możliwość podniesienia impedancji do 8ohmów nie tracąc walorów brzmieniowych?

Współpraca fazowa jest super, bo dźwięk aż wychodzi przed głośniki, a przy okazji barwa dźwięku jest bardzo ładna.

Szkoda by mi było tracić taką zwrotnicę przez wzmacniacz...choć wzmacniacza szkoda bardziej.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-7117-100006087 1262686672_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Guest cadam

(Konto usunięte)

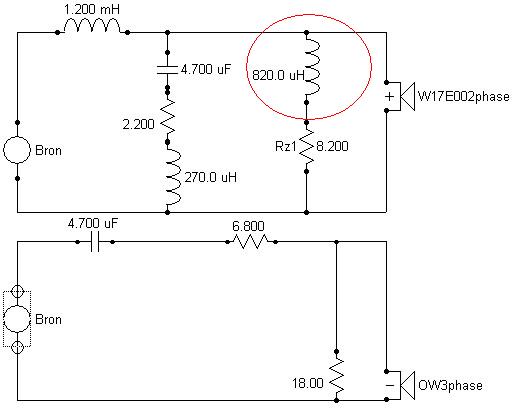

W miejscu cewki w czerwonym kółku powinien być kondensator. Szeregowo połączony kondensator z rezystorem służy wyrównaniu rosnącej impedancji głośnika.

post-4784-100006079 1262693663_thumb.jpg

Link to comment
Share on other sites

Guest cadam

(Konto usunięte)

Dla niskich częstotliwości cewka ma znikomą impedancję więc efekt jest taki jak byś podłączył sam opornik równolegle do głośnika.

Link to comment
Share on other sites

Dzięki za pomoc.

Rzeczywiście cewka nie zmienia nic.

Sam rezystor za bardzo jednak obniża impedancję.

Po dodaniu kondensatora o kompensacji baffle stepu razem z zachowaniem miejsca przecięcia w granicach 2,5kHz mogę sobie chyba pomarzyć. Chyba, że ktoś ma jakiś pomysł jak sobie z tym poradzić.

A mogło być tak pięknie...

Link to comment
Share on other sites
