klon Accuphase P-350

[cezar504]

zapodaj fotkę

[methan]

Hej

Ostateczne zbilansowanie kosztów za kondensatory.

Ponieważ prowizja za przelew wyszła nie 20 a 100zł (pokrycie kosztów banków trzecich 80zł) podzieliłem te koszty na wszystkich, w ten sposób doszło po 2,5zł na każdy kondensator. (zamawianych ostatecznie 40szt)

kurs po transakcji wyszedł na poziomie 4,26

obejmy po 2,5euro, kondensatory tańsze 28euro za 80V i 18euro za 63V

Dlatego zostało mi trochę kasy do oddania Wam.

Pudełka miałem za free (za uśmiech u pań w sklepie dostałem tyle że jeszcze mi zostało) Przesyłki w zależności od ciężaru wyszły też taniej niż zakładałem (ok 13zł zamiast 18)

W ten sposób

za 47000uf 80V- 119,2zł/szt

za 47000uf 63V- 76,63zł/szt

obejmy - 10,65zł/szt.

prowizja za przelew 2,5zł/szt

przesyłka do Polski mniej więcej na tym samym poziomie 4,26zł/szt

przesyłka po Polsce w zależności od wagi 13-20zł.

Mam nadzieję że wszyscy są zadowoleni z ceny no i z transakcji.

Oczywiście koszty mogę przedstawić na życzenie na pw.

Postaram się dziś porobić przelewy :)

Edytowane 28 Lutego 2013 przez methan

[EMiL]

Radiatory na "promocji":

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[muszegozrobic]

A ja kupiłem dzisiaj 7 radiatorów RM100 oraz wskaźnik wychyłowy MK-3 z ustojem 100uA na szrocie za 65zł razem.

Miernik działa, radiatory są ok, tylko 3 szt mają lekko wygięte 3 żebra, ale da się wyprostować. Razem mam więc już 13szt. Jak będzie 16szt to zmontuję po 8 z każdej str w 2 rzędach przykręcone do 2 plyt bocznych 8-15mm o wymiarach 420mm x 280mm każda. Do płyt bocznych będą przykręcone tranzystory od końcówek, panel tylny i przeni, plyta dolna i górna. Między górnym i dolnym rzędem radiatorów zrobię przerwę 8cm i zamontuję boczne wentylatory do konwekcji wymuszonej sterowane termikiem. Na każde 2 radiatory będzie 1 wentylator. Powietrze będzie wdmuchiwane pomiędzy nie a potem przez górny radiator do góry a przez dolny w dół. Gdy radiatory będą chłodne to będzie tylko konwekcja naturalna.

To jest zestaw na 8 końcówek. Lepsze to niż kupować radiatory za 500zł (15-16kg po 30zł/kg) - optymistyczna cena.

Dzisiaj nie zrobiłem niestety obiecanych tarcz do mierników wychyłowych.

Muszę kupić drugi miernik MK-3 i poprawić wymiary bo się nieco nie zgadzają. Ponadto będą chyba tarcze dzielone, bo ogólnie oryginalne tarcze są montowane wewnątrz obudowy miernika - ,,wpuszczane". W MK-2 były ,,nakładane" i dokręcane.



Ps. Miernik pięknie działa - nie lata po całym zakresie (jest delikatnie powolny).

Sprawdzałem na baterii 1,5V, ,,cykając" drucikiem.

Miernik jest ,,wielki" prawie jak etui do CD - wymiar 125x100mm.

Edytowane 1 Marca 2013 przez muszegozrobic

[jaskiniowiec]

Czy robiliście zamówienia na trafa , do tych wzmacniaczy . ???

Właściwie chciałem dodać , przez to wszystko zapomniałem , żeby trafo posiadało jeszcze dodatkowe uzwojenie ok 14 volt - ok 10-20wat do zasilania tych przekaźników na wejściu a w p-5000 do zasilania tych przekaźników które zmieniają głębokość sprzężenia . razem 11 szt .

Jak nie to się coś innego wymyśli żeby zbić nap .

[EMiL]

Mikołaj,

dryndnij szybko do toroidow, może jeszcze da sie coś z tym zrobić.

[freedi]

Panowie bez paniki,z tego co pamiętam to trafa mają mieć właśnie takie uzwojenia,zobaczcie w tabelce...ale jakie są zamówione?





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[EMiL]

w p4100 brakuje wtórnego na przekazniki, 2 x 17v jest dla Pre. jeżeli sie mylę to mnie poprawcie:)



w p5000 za to chyba jest ok.

[muszegozrobic]

W monster elektronik mają NJM4580D w cenie 0,76zł/szt i są ponoć JRC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ).aspx



Mają też radiatory RM-100 (oznaczone jako profil A-4206) w cenie 42zł/kg!! - tak więc moje kupiłem ze sztotu za 1/8 ceny :) :)

Profil A-6023 jest w cenie 38zł/kg

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ).aspx



Są też diody szybkie FEP-30JP 2x15A/600V 50ns produkcji Vishay za 3,70 zł/ szt (na mostek 30A potrzeba 4 szt)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ).aspx



Mierniki MK-3 bez skali z ustrojem 100uA są za 22zł i chyba ten model kupię bo jeden już mam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ).aspx



Są też MKP czarne MANT w cenach różnych (około 8zł/10uF, 5zł/4,7uF, 17zł/39uF)



Co o tym sądzicie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dr.M]

p5000

> 44,5 - 0 - 44,5V (1000VA)

> 50,6 - 0 - 50,6V (100VA)

> 12V (50VA)



p4100

> 40 - 0 - 40V (800VA)

> 45,5 - 0 - 45,5V (100VA)

> 2x 17V (50VA)



tak poszlo zamowienie - pewnie da sie w razie czego jeszcze cos zmodyfikowac. zaraz bede weryfikowal sprawe

[adik82]

A ja pokaże postępy.

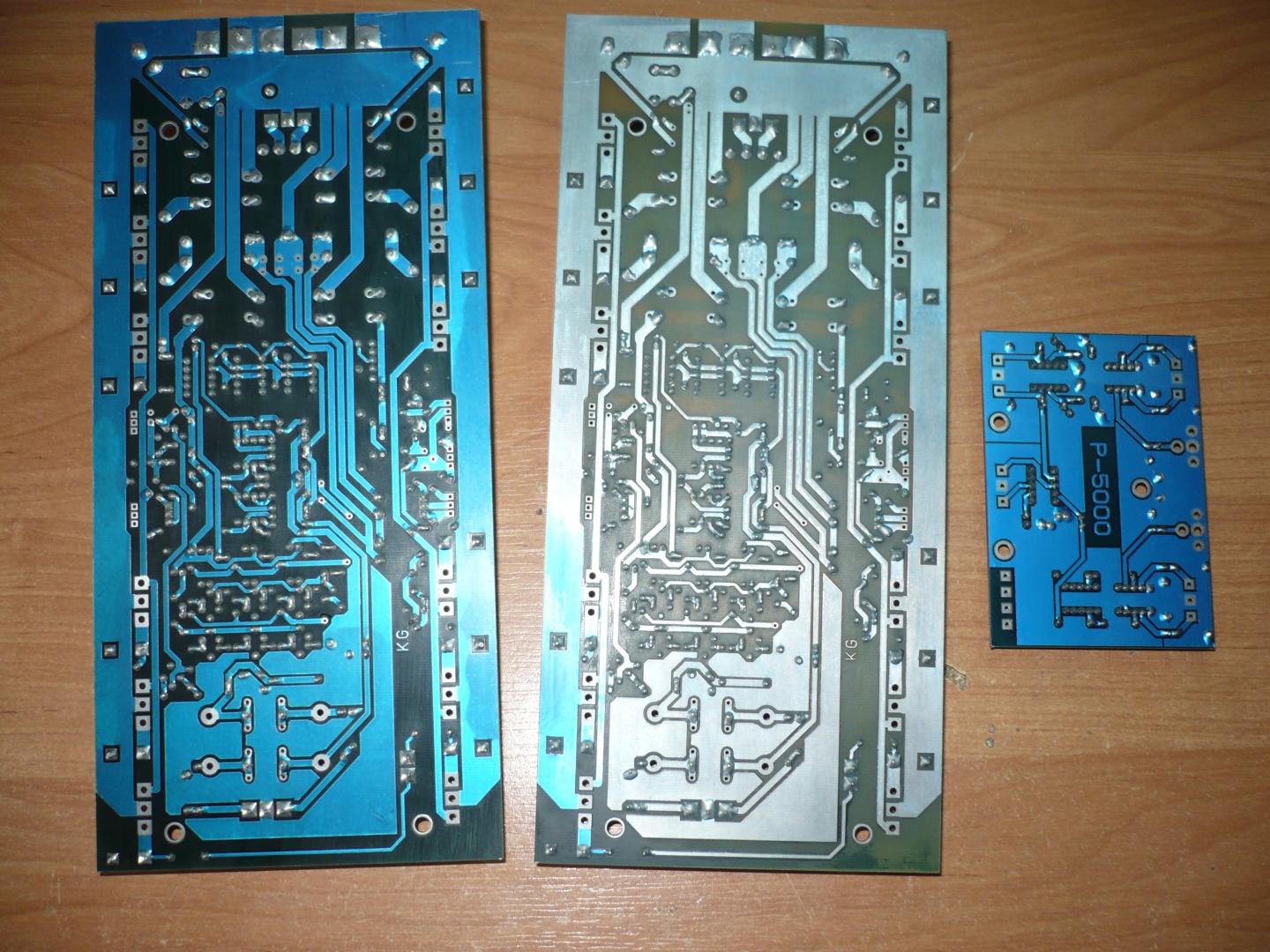

Aha na rewersie to nie wina aparatu tylko produkt firmy GAMA.

Ręce mi opadły i już dalej nie chce mi się robić na dziś.

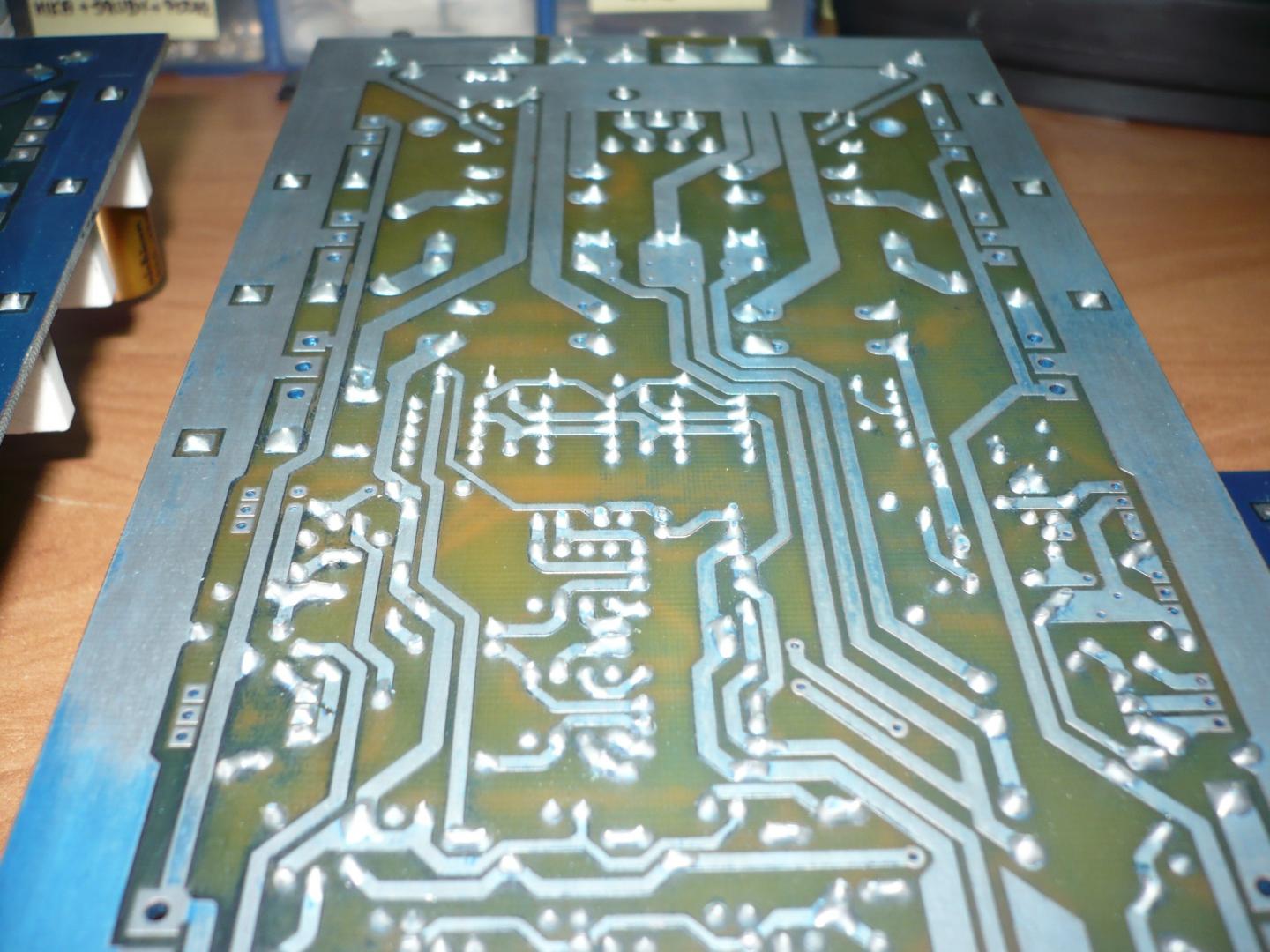

Z jednej pcb zlazła cała soldermaska po jednej stronie, teraz to paskudnie wygląda, a wyglądało jeszcze gorzej jak się rozpuściła.

Preparat ten co zwykle F-02 i izopropanol.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Marca 2013 przez adik82

[jaskiniowiec]

chmm czułem że za dobrze wyszło zwłaszcza pcb do 4100 , sprawdziłem faktycznie schodzi jak próbowałem czyścić nitrem po mojemu , w starych wersjach nic nie schodziło , pozostaje nie czyścic i dobrze lutować .

Ogólnie to mnie wkó.... i w poniedziałek sobie tam zadzwonię ,

Te pcb są cynowane w całości i na to nakładano solder maska .

Te co polutowałem to raczej już tak zostaną są dobrze zlutowane także nie trzeba niczego czyścic a resztę spróbuje im zwrócić do poprawy .

[PJT]

jaskiniowiec, miałbyś jeszcze kilka par do ugody??

[jaskiniowiec]

Soldermaska nie jest dobrze wygrzana i się dobrze nie utwardziła włożyłem jedna do piekarnika i trochę pogrzałem i potem spróbowałem czyścic nitrem i juz solder maski atom nie rusza , po prostu nie wygrzali dobrze pcb .



Zastanawiam się czy je sam grzać czy ?? , ich wina także powinni poprawić .



Wysłałem z połowę pcb barwy , tam tez to występuje , także jeżeli osoby którym wysłałem, będą chciały ją czyścić preparatami do czyszczenia kalafoni po cynowaniu . muszą włożyć te pcb do piekarnika temperatura 150 -170 st C na parę minut . To wszystko .Przepraszam że tak wyszło .



Co do tranów końcowych nie jestem za bardzo zadowolony z obecnej dostawy ponieważ tranzystory mają spory rozrzut pomiędzy npn a pnp i ok 300 par tranów ogólnie jest do bani .

II wysłałem dopiero ok połowę tego co miałem rozesłać .

Tych które przesegregowałem i można je dobrać ze znikomym rozrzutem jest za mało na wszystkie końcówki , Oczywiście dobieranych tak że jest po 6 identycznych par na kanał .

Także będę musiał domówić tylko z innej partii i nowej dostawy .

Ogólnie nieciekawie .

[muszegozrobic]

Odnośnie PCB - jestem za rozwiązaniem Grześka na pewno w moim przypadku. Niech zrobi jak uważa. Moje PCB mogę wygrzać u siebie jeśli Grzesiu nie zrobił tegu u Siebie już :) Skoro problem jest do rozwiązania można tak zrobić. JA tam wojny nie chcę. A do Gamy Grzesiu może oczywiście dzwonić i żądać ,,rekompensaty".

Odnośnie tranów końcowych - napisałem na PW.

[adik82]

Ja jestem w najgorszej sytuacji.

Choć i tak dobrze że wyszło zanim ktoś po zlutowaniu zaczoł myć swoje, a tak jeszcze do wygrzania i będzie ok.

Jeżeli gama nie zachowa się po ludzku to Grzesiu domówi mi pcb i z tąd moję pytanie:

czy wszyscy będą lutować od razu czy znajdzie się ktoś kto odkłada to na dalszy termin?

Chodzi mi o to że potrzebował bym tę jedną pcb "pożyczyć", a jak przyjdą nowe to od razu zostanie oddana.

[cezar504]

mogę Ci pożyczyć ale pod warunkiem że Grzesiu domówi dla mnie tę brakującą .

mnie się nie spieszy z lutowaniem.

[adik82]

Dziękuję Ci bardzo.

Poczekamy jeszcze tylko na oddzew ze strony GAMY.

Bo w razie wu będę musiał ponieść koszta, ale mam nadzieję że załatwią sprawę z honorem.

Bo na foto to aż tak źle nie wygląda jak na żywo.

Edytowane 2 Marca 2013 przez adik82

[Dr.M]

info - zamówione trafa są w porządku!

[jaskiniowiec]

Jeżeli byłby ktoś zainteresowany tranzystorami 5200 i 2sa1943 , raczej moimi odrzutami to wyprzedam każda ilość w cenie 7.5 zł para , to nie znaczy ze nie mozna ich dobrać , jeżeli ktos dokupi gdzieś indziej z innych partii ,

[EMiL]

DR. M,

co masz na myśli?



Grzesiu,

czy płytki do p4100 są ok? tzn czy np. odlutowanie jakiegoś elementu będzie możliwe bez problemów z soldermaska?

[muszegozrobic]

Emil.

Skoro PCB jest całe cynowane to odlutowywaqnie tylko z odsysaczem :) bo cyna i tak się roztopi pod soldermaską nawet jakby ona była z TYTANU.

[jaskiniowiec]

Emil to raczej zależy od osoby która będzie to robić i jej umiejętności , ja wy lutuje dany element kilka razy bez uszkadzania soldermaski i ścieżek a inna osoba za pierwszym razem zrobi tak ze pcb będzie wyglądało jak po wojnie . Cynowanie nie ma prawie żądnego wpływu na to .

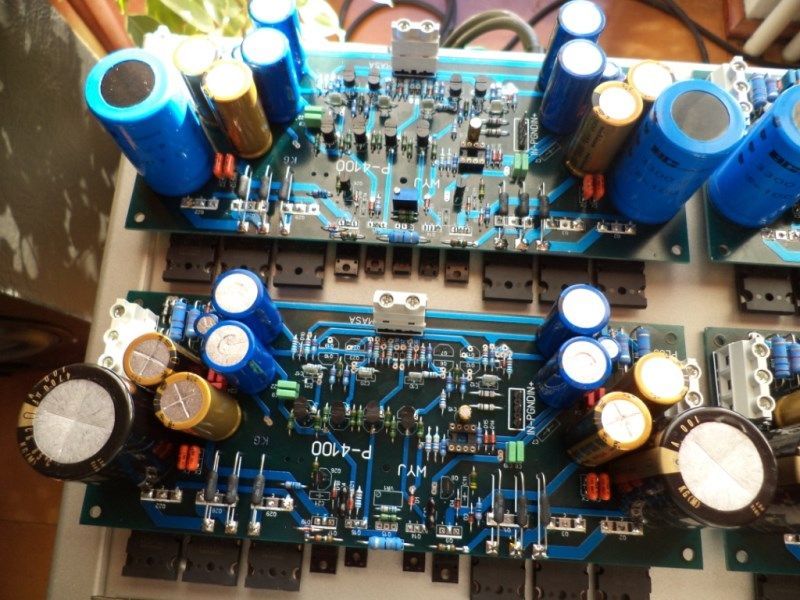

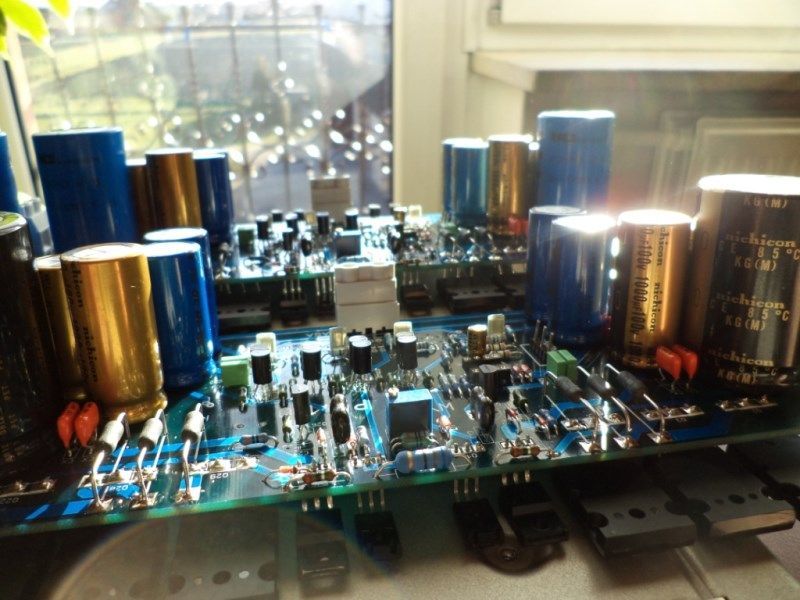

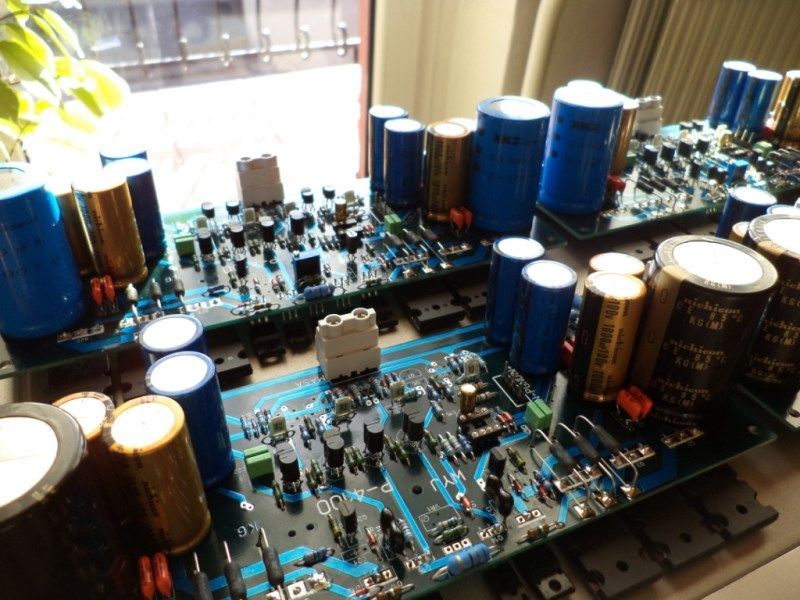

Tak będzie wyglądał zestaw do p-4100 na złożonych modułach , zestaw kondensatorów itp . Rezystory są jakościowe bardzo dobre , ciężko kupić na rynku cos lepszego o danych wartościach , tolerancje rzędu 1 proc , super niskie szumy .

Standardowo kondensatory w zasilaniu to będą te niebieskie , moim zdaniem lepsze od tych nichikonów .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Co do lutowania i tym podobnych operacji to nie ma żadnych różnic.

Lutuje się je jak wszystkie płytki z gamy, czyli mogło by być lepiej ale nie jest źle.

Myłem dziś z ciekawości pcb barwy i wejść, i nie jest źle, dobrze się myje ale nie można zbyt długo trzeć.

Zdecydowanie pcb końcówki mocy niemal natychmiast zaczęło się rozpuszczać, ale tylko od strony lutów, góra jest ok.

Edytowane 3 Marca 2013 przez adik82

[EMiL]

Grzesiu,

płytki piękne, zestaw kondensatorow taki jak rozmawialiśmy:)

[muszegozrobic]

Grzegorz rezystory jakie są? metalizowane niskoszumowe takie jak w omedze?

[jaskiniowiec]

Co do rezów większość .

Z lutowaniem jest ok , lutuje się jak każde inne pcb .



Co do pcb z 4100 tak sie zastanawiałem i załatwię kwestie soldermaski w moim piekarniku , akurat stopnie wejściowe są ok . Ogólnie żadna filozofia , tylko moja matka znowu będzie zrzędzić że śmierdzi - takie tam .

A z 5000 zobaczę jutro , mam tam zastrzeżenia do paru szt w innej kwestii .



Schemat zasilacza barwy

Zenerki to 15volt .



[muszegozrobic]

Mam 50szt podkladek pod TO218/247 o wymiarach dokładnie 25x20mm.

Czy wystarczą pod toshiby (obudowa 2-21F1A)?

Toshiby maja wymiary 20,5x26+-0,5mm z niewielkimi odchyłami.

Nie wiem dokladnie, jaki jest wymiar miedzianego radiatora w obudowie.

Ogólnie jest klopot z większymi podkładkami, ale widziałem na alledrogo takie o wymiarach 22x28mm.

Edytowane 4 Marca 2013 przez muszegozrobic

[muszegozrobic]

Mam pytanie i zarazem prośbe do Grzegorza.

Na wykazie części do PCB wejść od P-4100 (P-7100) znajdującym się na str.41 (post1228) i wstawionym przez ADIKA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jest 5 Przekaźników zettler i 4 diody 1N4148 !!

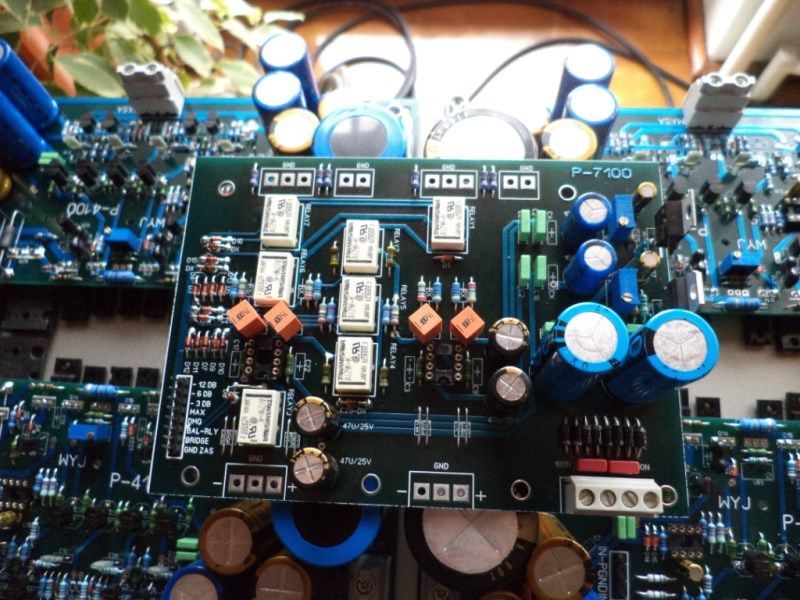

Natomiast na płytce pokazanej przez Grzegorza kilka postów wyżej jest 7 Zettlerów i widocznych 18 diód przełączajacych (być może 1N4148).

Rezystory i diody prostownicze chyba się zgadzają (na fotce widać ze 28szt a na BOM jest 32szt a diody 8szt)

Można więc wstawić aktualny BOM bo ludziska zamawiają części.

Proszę o odzew z Waszej str. Ja bazuję na tym PCB WEJŚCIA opublikowanym przez Adika:



5 x przekaźnik sygnałowy np. ZETTLER AZ850-(NP. 12V)

1 x lm7818 + 1 x lm7812 do zasilania przekaźników (wyżej – czyli 12V), stopniowo zbijać napięcie z 24V

2 x njm4580d lub lm833n

diody

4 x 1n4148

8 x sf17 lub 1n4007, MUR160 i inne prostownicze 1A 400-1000V

elektrolity

4 x 47uF/25V

4 x 10uF/25V

2 x 2200uF/35V

2 x 47uF/25V

foliowe

4 x 1,5nF/100V

2 x 2,7nF/50V

Ceramik

4 x 330pF/500V najlepiej mika, styroflex

Rezy

4 x 23,2k

4 x 464R

2 x 412R

2 x 649R

4 x 1k

2 x 1,27k

10 x 270k

2 x 82k

2 x 47k

2 x 1,5k

2 x 100R

Trany

1 x 2sc3902 lub 2sc4793 lub 2sc 5171

1 x 2sc1507 lub 2sa1837 lub 2sa1930

Zener

2 x 15V 1,3W

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Marca 2013 przez muszegozrobic

[adik82]

Was niedotyczy ten spis!!!

Niewiedziałem że wszyscy będą mieć w zestawie tą pcb wejść z 7100.

Ja miałem oryginalną do 4100 i tym się sugerowałem.
