Przedwzmacniacz lampowy RIAA

darek123br

Przez darek123br ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Matthew Stały bywalec

    Matthew

    Opublikowano
    Opublikowano

    Jest jeszcze jedna opcja do zrobienia...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Adam Współtwórca

    Adam

    Opublikowano
    Opublikowano

    A dlaczego akurat tak? Standardowa ECC83 szumi jak CB raio na kanale 19. ECC808 jest lepsza ma dodatkowe ekrany, E283CC "frame grid" podobnie jak Tesla E83CC. Tylko że cena tych specjalnych wersji to > 100$/parę co stawia pod znakiem zapytania ekonomiczny sens takiej konstrukcji. Niewiele dokładając można zastosować trafa wejściowe step-up + E88CC. Na takie rozwiązanie bym Kolegę namawiał.

    • 6 miesięcy później...
    Matthew Stały bywalec

    Matthew

    Opublikowano
    Opublikowano

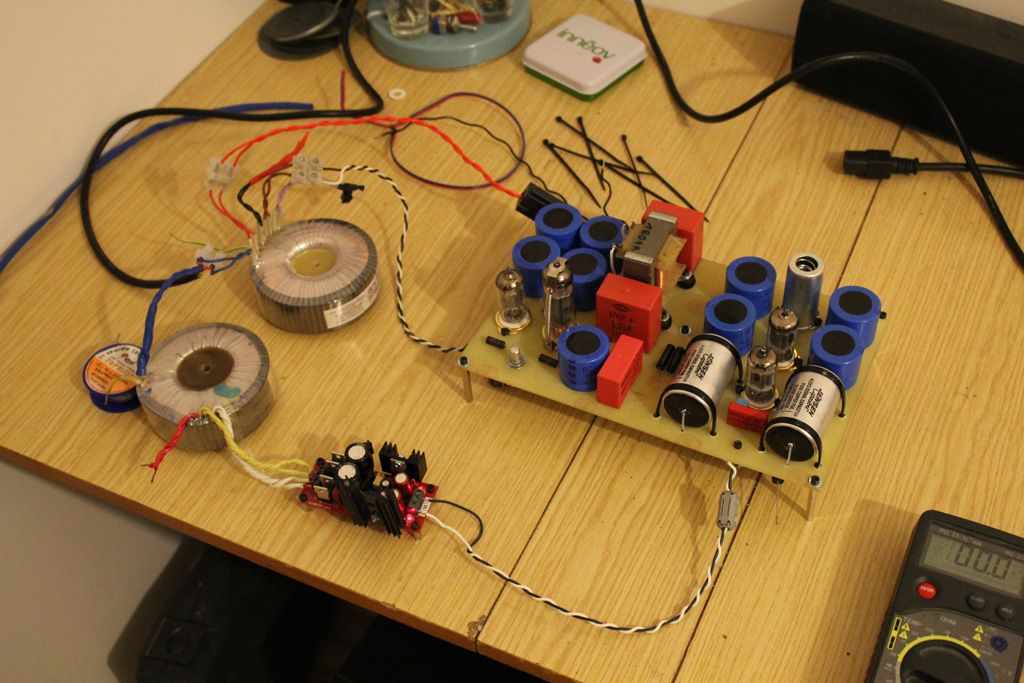

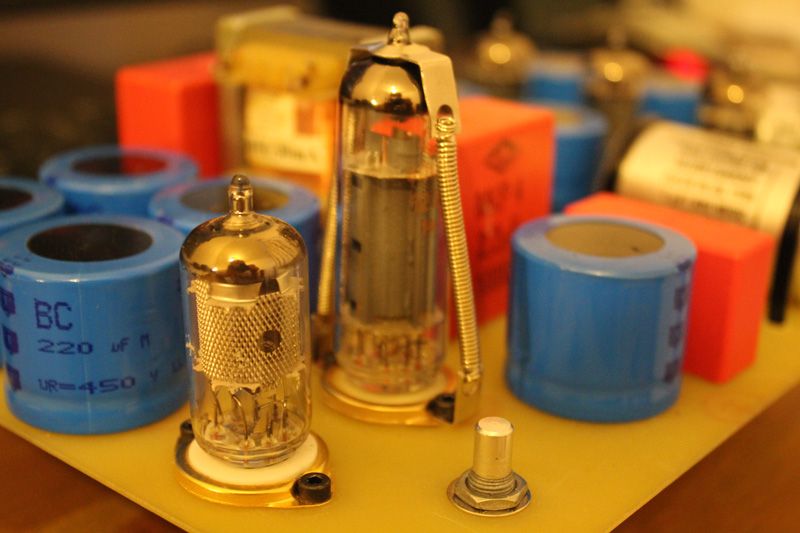

    Witam, zrobiłem w końcu EAR'a 834, układ wg schematu oryginału bez modów, zasilacz regulowany z Jadis'a, dziś uruchomiłem i obyło się bez niespodzianek.. napięcia dokładnie jak Ludwik napisał kilka postów wyżej ... niech się pogrzeje a na dniach wsadzę go w obudowę i posłucham.



    Pozdrawiam

    Matt

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    stern Poszukiwacz

    stern

    Opublikowano
    Opublikowano

    Na al....o jest para telefunkenów ECC808 jakby kogoś interesowały. To nie moja aukcja w każdym razie.

    "A little knowledge inclineth men's minds toward atheism, but greatness of knowledge bringeth men's minds back again to God" Lord Bacon

    mamel Kompan

    mamel

    Opublikowano
    Opublikowano

    Napięcia anodowe dla kolejnych lamp wynoszą odpowiednio: 107,5 V, 123 V i 276 V, prądy natomiast: 0,2893 mA, 0,4172 mA, 1,1176 mA. Oryginalne trafo zasilające daje: 109,7 V(AC) i 30,75 V (AC).

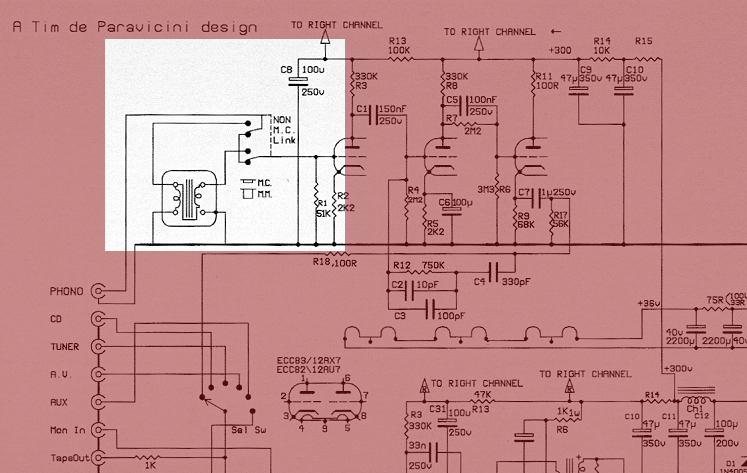

    paravicini mieszał w tym preampie jak dzik, pod tym samym symbolem, także delux można było spotkać różne różności (np. + 300V)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) post-10133-0-52365600-1330015131_thumb.gif

    a tu taka wariacja na temat ear


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    czniać to . . . jak mawia prawdziwy noblista - jadem na ryby

    Ludwik Igielski Poszukiwacz

    Ludwik Igielski

    Opublikowano
    Opublikowano

    paravicini mieszał w tym preampie jak dzik, pod tym samym symbolem, także delux można było spotkać różne różności (np. + 300V)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) post-10133-0-52365600-1330015131_thumb.gif

    a tu taka wariacja na temat ear


    Tak, widziałem te modyfikacje. Napięcia, które podałem zmierzyłem osobiście w egzemplarzu pochodzących z okolic 2000 roku, a pierwsze przedwzmacniacze wyprodukowano na przełomie 1993/94. W modyfikacji z J-Fetem na wejściu są nieco inne wartości niektórych elementów w dalszej części schematu, której tutaj nie widać. 2SK118 jest niestety bardzo trudny do zdobycia. Można próbować dać coś innego i prawdopodobnie usłyszy się potem... także coś innego niż EAR.



    Dość ciekawy "myk" jest zrobiony na wyjściu tej wersji z fetem, a mianowicie jest potek do regulowania poziomu a za nim jeszcze dwa oporniki dodatkowo dopasowujące EARa do współpracującej z nim końcówki mocy. Daje to bardzo płynną i miłą dla ucha regulację głośności. Podobna rzecz była w egzemplarzu z 2000 roku;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    mamel Kompan

    mamel

    Opublikowano
    Opublikowano

    ano jest

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) nie wkleję całego bo M. nic mi więcej nie da :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    czniać to . . . jak mawia prawdziwy noblista - jadem na ryby
