Wzmacniacz 'Ugoda'

[PJT]

jar1 pomoz jak wlutowac ten elektrolit ? plusem do wejscia ?

chodzi o silmic 4,7uf

[jar1]

Zgodnie z polaryzają napięcia, czyli zależy jakie będzie napięcie na na kondensatorze po wpięciu preampa.

[PJT]

czyli domyslnie plusem do we?

czy zle mysle

[jar1]

Zmierzysz sobie napięcie na wyjściu preampa oraz na wejściu Ugody i będziesz wiedział.

[PJT]

jar1 mam pytanko o kod w tme

chodzi o wtyk do tego gniazda MX-6410-03A



a moze koledzy juz rozpracowali

[drzejk0b]

MX-6471-031 i do tego styki na przewód MX-4809C-P914L

[PJT]

dziekuje dałem punkta

[Gotomik]

mihau_r



Na jakim etapie jest zamówienie na części do Ugody?

[PJT]

z tego co wiem to all juz zamowione

[mihau_r]

Wszystko zamówione. Sporo mam już u siebie. Myślę, że wszystko to co było zamawiane w PL będę miał do końca tego tygodnia. Na mundorfy będzie trzeba chwilę zaczekać ale są już zamówione.

[donmarciano]

Wiem, że zamiast bipolara każdy daje zworę ale pewnie część z was przechodziła przez różne kondensatory w tym miejscu układu. Dawał ktoś Mundorf Ecap 100uF/100V bipolarny?

Tego typu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audiophill666]

Wiem, że zamiast bipolara każdy daje zworę ale pewnie część z was przechodziła przez różne kondensatory w tym miejscu układu. Dawał ktoś Mundorf Ecap 100uF/100V bipolarny?

Tego typu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a ja jak daję zworę, to mi nie gra.. miał ktoś tak??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nowy18]

a ja jak daję zworę, to mi nie gra.. miał ktoś tak??

Potencjometrem R6 ustaw zero na wyjściu.

[jar1]

Mam nadzieję, ze zwierasz jedynie piny dla

a ja jak daję zworę, to mi nie gra.. miał ktoś tak??



Coś ta Twoja zwora chyba nie w tym miejscu ;)

[audiophill666]

Mam nadzieję, ze zwierasz jedynie piny dla





Coś ta Twoja zwora chyba nie w tym miejscu ;)

w tym, w tym ;)

ale może faktycznie rozjechało mi się DC, muszę sprawdzić.. gnębię go już od jakiegoś miesiąca i bawię się w podmienianie kondensatorów..

[jar1]

w tym, w tym ;)

ale może faktycznie rozjechało mi się DC, muszę sprawdzić.. gnębię go już od jakiegoś miesiąca i bawię się w podmienianie kondensatorów..



Albo gdzieś przerwałeś połączenie. Rozjazd DC na wyjściu nie powinien dać takiego efektu.

Jeśli jest cicho to znaczy, ze nie wzmacnia (przepuszcza) sygnału. Gdzieś jest przerwa.

Edytowane 20 Lutego 2013 przez jar1

[audiophill666]

Albo gdzieś przerwałeś połączenie. Rozjazd DC na wyjściu nie powinien dać takiego efektu.

Jeśli jest cicho to znaczy, ze nie wzmacnia (przepuszcza) sygnału. Gdzieś jest przerwa.

hmm.. myślę, że to jednak może być powód, ponieważ w ogóle nie załączają się przekaźniki..

a gram w takiej konfiguracji:

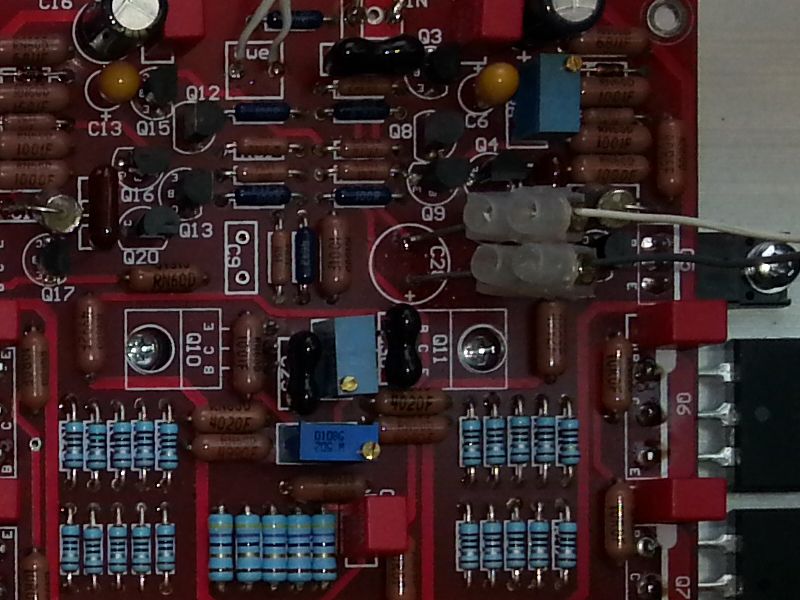

a tak podpinam C 28, bądź zworę:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PJT]

co to za elektrolity te duze?

[benek161]

Fajne zielone anteny do zbierania zakłóceń :)

[jar1]

hmm.. myślę, że to jednak może być powód, ponieważ w ogóle nie załączają się przekaźniki..

a gram w takiej konfiguracji:



a tak podpinam C 28, bądź zworę:



A to możliwe. Przekaźniki odcinają sygnał. Rzeczywiście, sprawdź napięcie na wyjściu i skoryguj.

[audiophill666]

Fajne zielone anteny do zbierania zakłóceń :)

niczego nie zbierają, poza tym to tylko próby kondensatorów..



A to możliwe. Przekaźniki odcinają sygnał. Rzeczywiście, sprawdź napięcie na wyjściu i skoryguj.

sprawdziłem.. w obu kanałach +/- 0,5mV.. to nie to..



co to za elektrolity te duze?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PJT]

fajne

[audiophill666]

fajne

szczerze mówiąc nic o nich nie wiem, trafiły mi się kiedyś takie i wlutowałem je w ugodę..

może ktoś takich używał i może coś więcej na ich temat powiedzieć??

[jar1]



sprawdziłem.. w obu kanałach +/- 0,5mV.. to nie to..

To czy na pewno przekaźniki się nie załączają?

[audiophill666]

To czy na pewno przekaźniki się nie załączają?

na pewno, wyrażnie je słychać(gdy się załączają).. dziwne to dość..

[PJT]

myślicie że opłaca sie parować małe tranzystory tanim multimetrem? bo nie wiem czy nie kupic wiekszej ilosci?



mógłbym poparować i rozesłać za friko ugodowcom ktorzy sie tu udzielaja

[jar1]

na pewno, wyrażnie je słychać(gdy się załączają).. dziwne to dość..

A z kondensatorami się załączają?

[audiophill666]

A z kondensatorami się załączają?

z kondensatorami się załączają, ze zworami nie..

podkreślam, że od ponad miesiąca słucham sobie z "UGODY" muzyczki..

[jar1]

z kondensatorami się załączają, ze zworami nie..

podkreślam, że od ponad miesiąca słucham sobie z "UGODY" muzyczki..



Bardzo mi się nie podoba sposób podłączenia tych kondenstaorów i długich przewodów je łączących. Pamiętaj, że to wszystko jest w pętli sprzężenia zwrotnego we wzmacniaczu, gdzie istotne sa minimalne indukcyjności i pojemności. Zasadą jest, by połaczenia dla sprzężenia zwrotnego były jak najkrótsze - jest to warunkiem prawidłwoej, bez wzbudzeń, pracy układu. Z tymi kondensatorami nie powinno się wyjeżdać poza pcb. Zwora powinna być pomiedzy pinami w pcb i jak najkrótsza.

[muszegozrobic]

Jakie wiec wrażenia odsłuchowe? Na jakim sprzęcie słuchasz? (napęd, DAC, przedwzmacniacz, głośniki)
