No dobra, będę się jutro bawił w radiowca.

A możesz mi zdradzić jeszcze do czego jest guzik "presence" we wzmacniaczu? Jak dla mnie coś miesza w stereo - jakby poszerzał bazę czy coś takiego.

[stern]

Presence podbija o kilka decybeli zakres średnich i wyższych tonów i jest przeznaczony do użycia w przypadku mikrofonu. Jego celem jest poprawa zrozumiałości mowy prelegenta np. jak coś łyknął przed przemówieniem;) Do słuchania muzyki raczej bezużyteczny chyba że ktoś tak lubi.

[konradskala]

Pytam, bo w kolumnach Telefunken TLX 3 mam takie pokrętło od -3 przez 0 i +3. Oprócz tego osobna regulacja wysokich

[stern]

Tak, w tych starszych kolumnach bywały takie regulacje, teraz natomiast kolumny są audiofilskie i nie wolno nic regulować. Jak źle grają to trzeba kupić inne:)

[konradskala]

Ja wolę kupować te starsze:)

[konradskala]

Witam z wieczora.



Sprawdziłem tuner i rzeczywiście miałeś 100% racji. Działa dokładnie tak jak napisałeś. Balans we wzmaku też zrobiłem wg recepty i też jest OK. Poskładałem, podłączyłem i działa. Właśnie dotarł kolejny klocek - deck 809.

Pozostaje mi jeszcze:

- dorwać żarówki do podświetlenia skali tunera

- w tunerze wymienić na nowy ten żółty kondensator znany z decka - chcę uniknąć kolejnego dymu

- we wzmacniaczu znalazłem jeden wylany kondensator, więc też go wymienię.



Właściwie do chętnie wymieniłbym jak najwięcej wrażliwych elementów, które jakoś tam degradują brzmienie, ale nie wiem które. Czytałem, że kondensatory mogą wysychać, szczególnie po tak długim czasie i znacząco psują dźwięk. Jeśli masz jakieś propozycje, na które zwracać szczególną uwagę - zamieniam się w słuch.



Ponaddto jutro po południu rozbiorę kolumny, bo też są pełnoletnie i wrzucę zdjęcia. Może też trzeba w nich coś wymienić na nowe? Wydaje mi się, że jeden głośnik średniotonowy gra lekko ciszej.

Tak to razem wygląda. Wybaczcie za wyjątkowo kiepskie zdjęcie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Sprzęt wygląda fajnie:)

W tunerze ten kondensator wcale nie musi wybuchnąć. Ale jak chcesz to wymień.

Który konkretnie kondensator we wzmacniaczu jest wylany?

We wzmacniaczu to w torze sygnałowym jest dużo elektrolitów. W oczach a raczej w uszach audiofili to niedopuszczalne. Jeżeli Ci dźwięk pasuje to chyba nie ma sensu ich ruszać. Chyba żeby to powymieniać np. na ELNA Cerafine.

Jest prawdą że elektrolity z czasem wysychają, ale też jest prawdą że w niektórych urządzeniach z dawnych lat pracują one do dzisiaj, jest też prawdą że niektóre współczesne elektrolity ulegają uszkodzeniu bardzo szybko. Inaczej mówiąc nie ma żadnej pewności że jeżeli wymienisz jakiś elektrolit to będzie pracował dłużej niż ten stary. Nie ma też pewności że będzie odwrotnie.

W kolumnach najwyżej kondensatory można wymienić na lepsze jeżeli oczywiście kolumny te grają ogólnie dobrze. Jeżeli nie to nic to nie pomoże.

Rozkręć je to zobaczymy co tam jest w środku.

[Manluk]

Pełen szacun dla mistrza i jego ucznia, to nie mogło się udać, a jednak się udało. :)

[stern]

Jakiego tam mistrza, daleko mi do mistrzostwa. Dostałem w darze od życia rozum więc staram się używać go jak potrafię również dla pożytku innych. Dziękuję w każdym razie:)

[arczi87]

Brawo :)

[konradskala]

Witam późnym wieczorem.

Nie udało mi się dzisiaj tknąć sprzętu - cały dzień byłem poza domem.

Jedno co zauważyłem, to w jednej z kolumn źle działa przełącznik od wysokich. Są pozycje -3, -1,5, 0, 1,5 i 3. Zamiast działać płynne to dużo wysokich mam na -1,5 i +3. Druga działa poprawnie

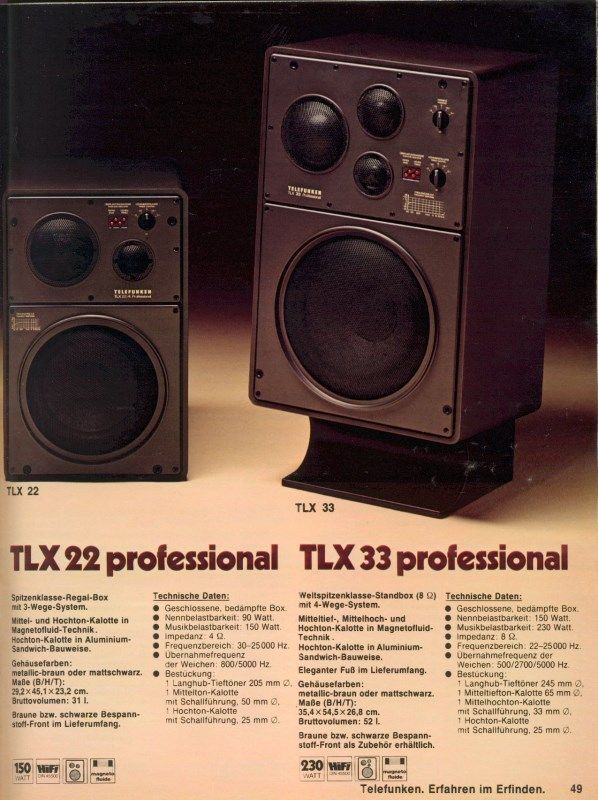

To takie paczki:



A tu link do pokręteł

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Niestety tym razem nie mam serwisówki, ale jutro z samego rana dobiorę się (jest wielka) do zwrotnicy i dam zdjęcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Wkoło tych przełączników też dużo elementów. Możliwe że jakiś jest spalony. Okaże się to jutro.

Ile za nie zapłaciłeś jeśli wolno spytać?

[konradskala]

Prawie 800 zł z przesyłką to wyszło.

Wciąż szukam kolumn z obudową zamkniętą i tak skaczę z jednych na drugie. Mam jeszcze inne, ale te są największe. Te mniejsze TLX2 też mam. Przerobiłem już kilka modeli Grundig Box, WHD, Bang&Olufsen.



Zainteresowały mnie te kopułkowe wysokie i średnie oraz bas na gumowym zawieszeniu.

[stern]

Fajne te stare sprzęty. Jak byłem w Anglii, widziałem w jakimś markecie z ciuchami całą wielką ścianę całą zastawioną starymi kolumnami. Od podłogi po sam sufit. Było na czym oko zawiesić, ucha niestety nie ponieważ były one nie podłączone. To był taki wystrój. Było tego setki dosłownie.

[konradskala]

Ja bym z tego sklepu nigdy nie wyszedł:)



A mogę zapytać jaki Ty masz sprzęt? W czym gustujesz? Czy tak jak niektórzy "na dzień dobry" poprawiasz coś w klockach?

[konradskala]

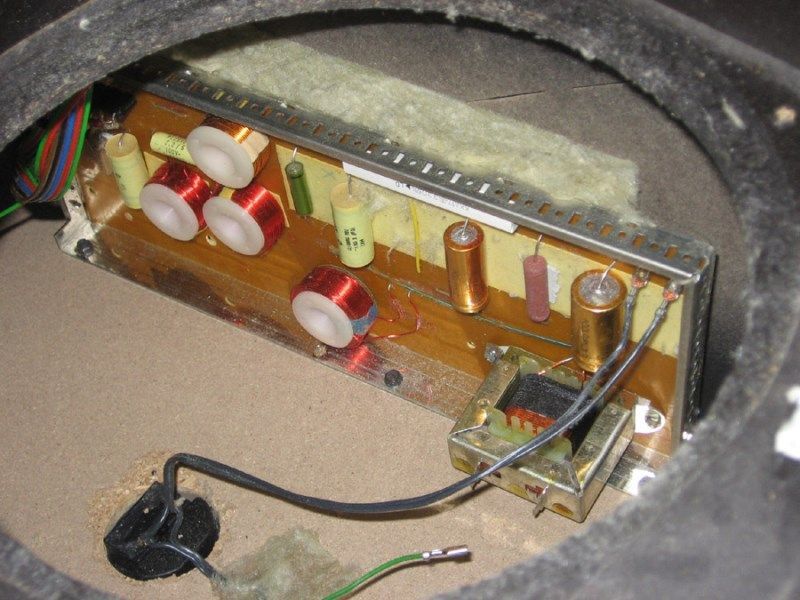

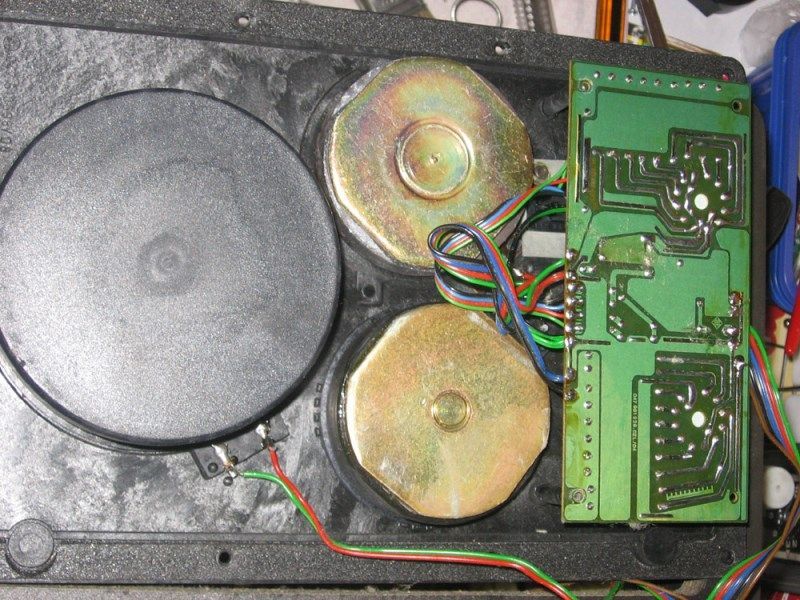

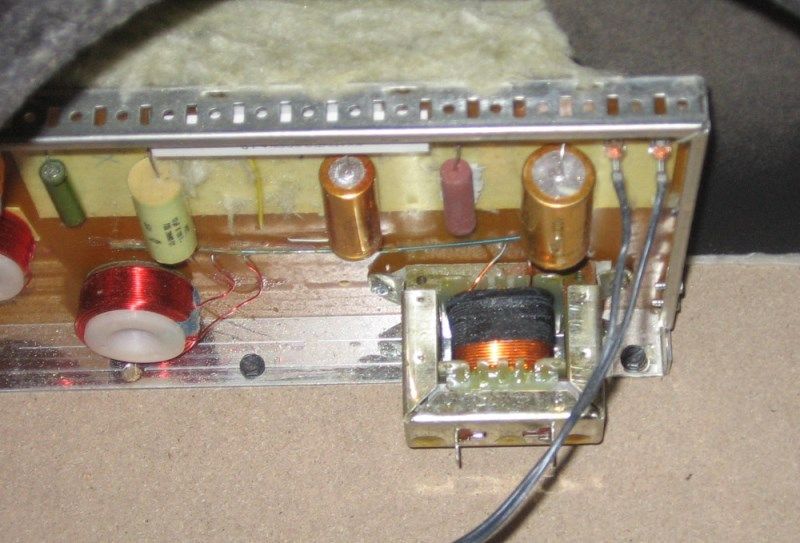

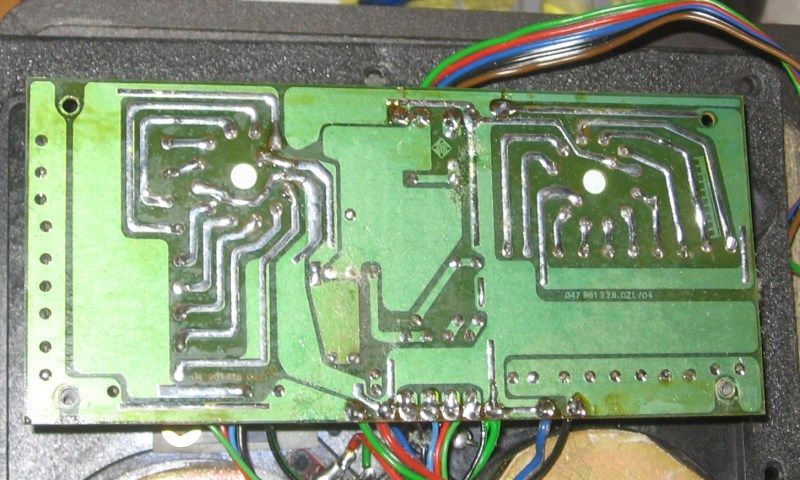

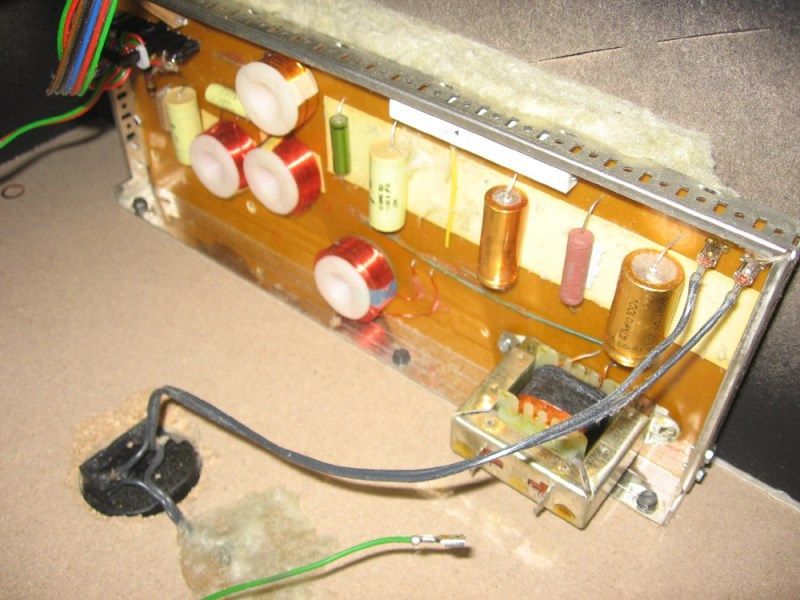

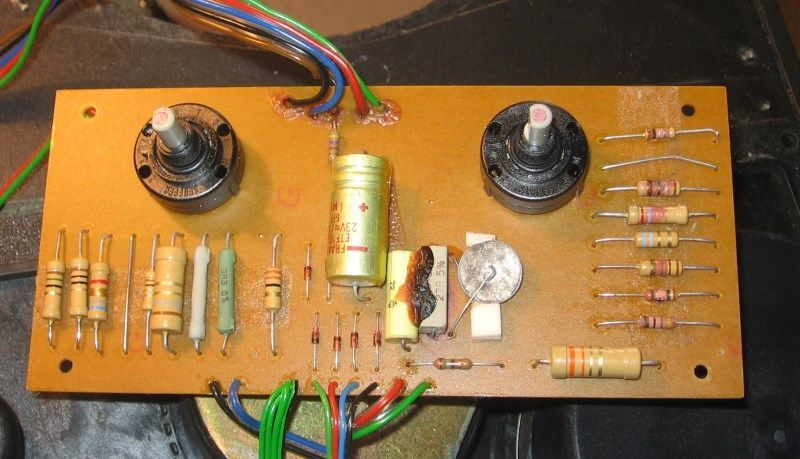

Stern już jestem. Ładuję zdjęcia. Coś tam chyba jest wylane na płytce, a zwrotnica jest ogromna.

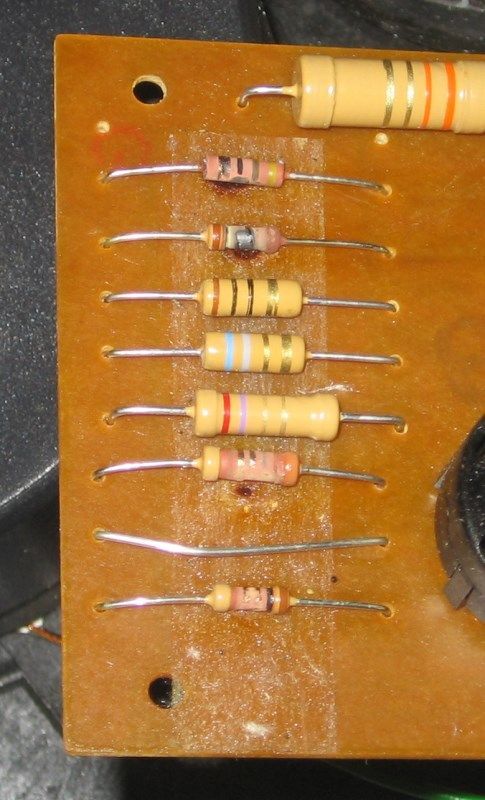

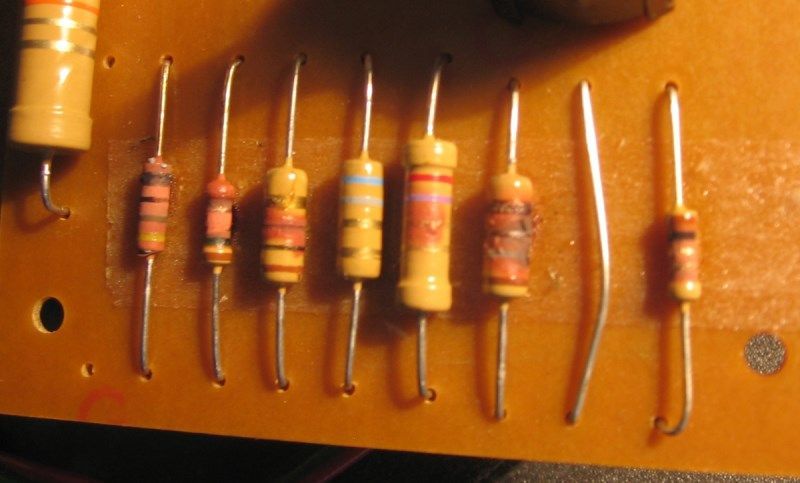

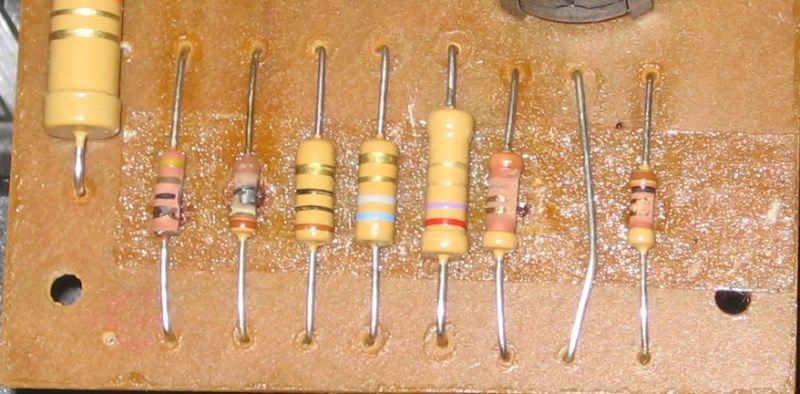

Na ostatnim zdjęciu jest rząd oporników. Mają na sobie bąbelki - pewnie przepalone

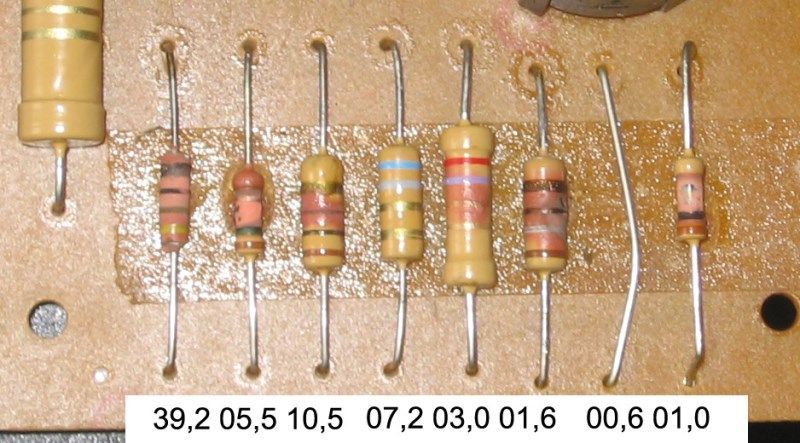

Pomierzyłem wartości dla jednej i drugiej kolumny. Dopisałem na zdjęciach (są tej samej płytki tylko inne wyniki) W tej co przełącznik działa nieprawidłowo dwa skrajne od prawej strony są po 0,0

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Ja bym z tego sklepu nigdy nie wyszedł:)



A mogę zapytać jaki Ty masz sprzęt? W czym gustujesz? Czy tak jak niektórzy "na dzień dobry" poprawiasz coś w klockach?



Ostatni mój sprzęt to był wzmacniacz który sam robiłem oparty o tę konstrukcję,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , ale nie dokładnie taki sam. Mój był na lampach 300B i różnił się kilkoma szczegółami. Kolumny też samoróbki oparte na głośnikach Audax 8 cali węglowych i Esotarach T330D Dynaudio i CD Cambridge zmodyfikowany dość znacznie. W tej chwili nie mam żadnego bo już nie jest mi potrzebny. Odnalazłem muzykę wewnątrz:)



Jeżeli pytasz o gust muzyczny to ostatnio jak jeszcze miałem sprzęt była to głównie klasyka.



Nie zajmuję się już tym w zasadzie, czasem naprawię coś na odległość;) Tak naprawdę byłeś pierwszy i pewnie na razie ostatni ponieważ za kilka dni znikam z internetu na dłużej. Za chwilkę przejrzę zdjęcia



Teraz zwrotnice. W zwrotnicach i na płytkach z przełącznikami dobrze byłoby wymienić kondensatory elektrolityczne na jakieś polipropylenowe. Powinny być one tej samej pojemności. Napięcia nie są istotne, np. jeżeli elektrolit jest 10uF/25V, to propylen powinien być 10uF ale może być np.63V lub ilekolwiek. Pomiar tych spalonych rezystorów jest bezużyteczny ponieważ z powodu przegrzania mogły one zmienić oporność. Możesz zrobić tak, zmierzyć wartości lub odczytać z kolorowych pasków na tej sprawnej płytce i po dokupieniu wymienić je w tej niesprawnej. Jeżeli wartości tych rezystorów będziesz mierzył to musisz przed pomiarem wylutować jedną końcówkę każdego ponieważ mogą one być w jakiś sposób połączone ze sobą za pomocą przełącznika i zafałszuje Ci to pomiar. Powinny być one odpowiedniej mocy. Trudno jednak wyczuć jakiej mocy są oryginalne więc możesz się kierować wielkością przy zakupie. To czarne przy białych prostokątnych rezystorach to nie jest wyciek, tylko klej który zmienił barwę na skutek temperatury. Może to tak zostać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[konradskala]

Dzięki, więc muszę rozpoznawać paski.

Teraz druga sprawa. W jednej kolumnie ciszej gra ten wielki głośnik średniotonowy. Czy jest to sprawa zwrotnicy, płytki z przełącznikami czy może wada samego głośnika?

[stern]

Wklej zdjęcie tej dobrej płytki to Ci powiem, kod paskowy mam na stałe w głowie. Aby sprawdzić czy to głośnik zamień te średniotonowce miejscami i będziesz wiedział wtedy czy głośni, czy szukać dalej w zwrotnicy



Jak będziesz je zamieniał nie pomyl biegunowości

[konradskala]

Wklej zdjęcie tej dobrej płytki to Ci powiem, kod paskowy mam na stałe w głowie. Aby sprawdzić czy to głośnik zamień te średniotonowce miejscami i będziesz wiedział wtedy czy głośni, czy szukać dalej w zwrotnicy



Jak będziesz je zamieniał nie pomyl biegunowości

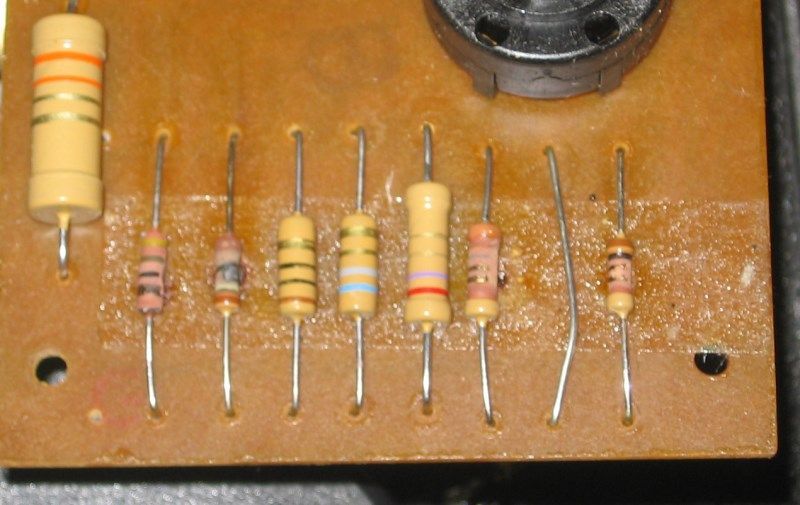

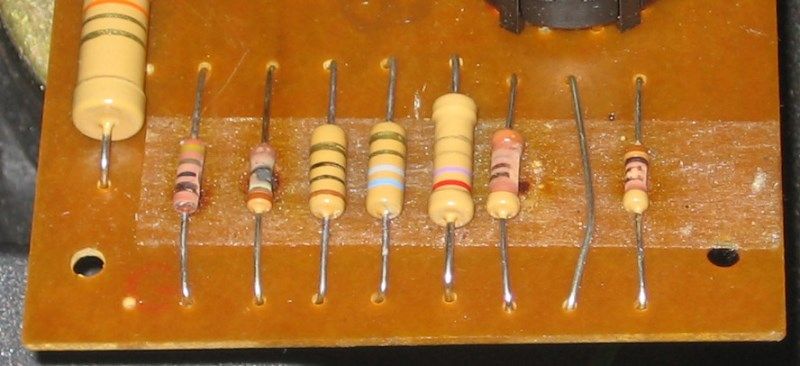

Oto zdjęcia tej kolumny, w której poprawnie działa przełącznik. Choć tez nie do końca jestem pewien bo różnica jest bardzo mała np pomiędzy 0 a +3. Tez są opalenia. Zrobiłem z lampą błyskową - jeśli nie będziesz mógł się dopatrzeć to idę na balkon.



A do głośnika trzeba się dobrać od zewnątrz - jest za siatką, ta z kolei przyklejona do obudowy. Jest trochę zabawy, ale dam radę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Wydaje mi się że masz niedokładny omomierz. Tak czy inaczej pomierz na tej płytce pozostałe oporniki i dopisz rezultaty. Te wartości które napisałem wynikają z pasków. Zmierz je również to zobaczymy czy się zgadzają z pomiarem czy rzeczywiście omomierz jest niedokładny.



a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[konradskala]

Wylutowałem z jednej strony i pomierzyłem jest 12,2; 7,2; 3,0 więc mój trochę dodaje do wyniku.

[stern]

Ok, pomierz też pozostałe te popalone

[konradskala]

Ok, pomierz też pozostałe te popalone



Akurat zmierzyłem te dobre...



A teraz wylutowałem pozostałe przepalone i miernik pokazuje dokładnie to samo co wcześniej - tak jak na poprzednich zdjęciach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

Czy to znaczy że pokazuje te same wartości co na drugiej płytce?

[konradskala]

Tak, prawie tak samo - zobacz wcześniej dałem dwa zdjęcia różniące się nieznacznie pomiarami. Te pomiary dotyczą jednej i drugiej płytki. Na jednej płytce dwa rezystory są chyba całkiem przepalone bo nic nie pokazuje - zero.

[stern]

W przypadku rezystorów zero oznacza zwarcie. Pomierz jeszcze te białe prostokątne rezystory 27R i te okrągłe płaskie elementy obok nich

[konradskala]

Źle się wyraziłem. Miałem na myśli to, że nic nie pokazuje.

Ten płaski ma 2. A biały prostokątny nic.



Tyle, że kolumna leży na stole, nie jest podłączona do wzmaka. Głośnik niskotonowy wyjęty.

[stern]

No to znaczy że pokazuje przerwę. Niskotonowym się nie zajmujemy,kolumny nie potrzeba podłączać



Źle się wyraziłem. Miałem na myśli to, że nic nie pokazuje.

Ten płaski ma 2. A biały prostokątny nic.



A w drugim kanale?



Skąd wogóle jesteś?

[konradskala]

Jak miernik nastawię na 200 Ohm to na wyświetlaczu wyświetla się 1 przy rozłączonych sondach.

Zmierzyłem jeszcze raz ten prostokątny ma 1,4, a ten przyklejony do niego 0,8



Podkarpacie, Przemyśl



W drugiej płytce też biały prostokątny ma 1,4



A może to trzeba nastawić na 200k ?
