Elac LK4100 vintage - jaka zwrotnica - HELP !

lowjack · 13 Marca 2012

WITAM WSZYSTKICH

Bardzo sobie cenię sprzęt "vinatge" i "trochę" go posiadam.

Ostatnio wszedłen w posiadanie kolumn, których wygląd obiecywał brzmienie jakie kocham. Niestety po otwarciu tylnych ścianek okazało się że ktoś już tam był przede mną... Brakuje mianowicie elementów zwrotnicy, zostały tylko 2 kondensatory - 32uf i 1,5uf.

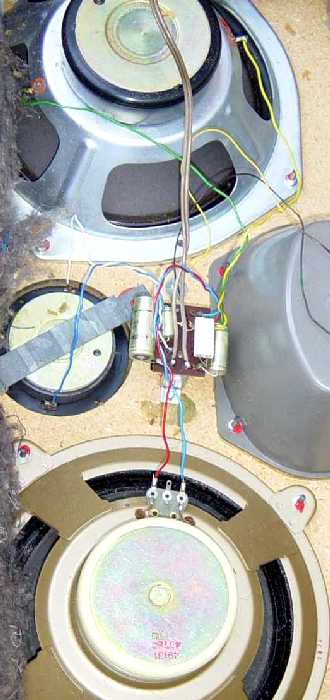

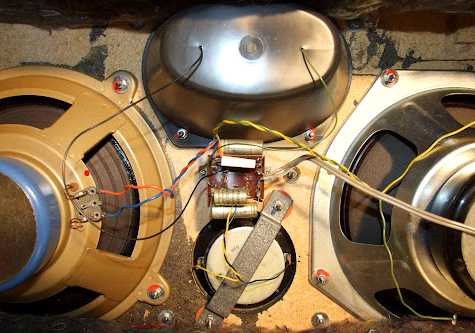

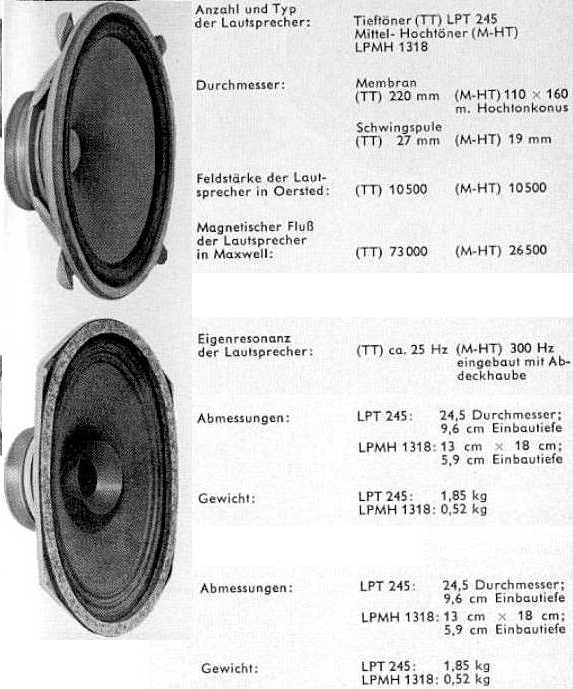

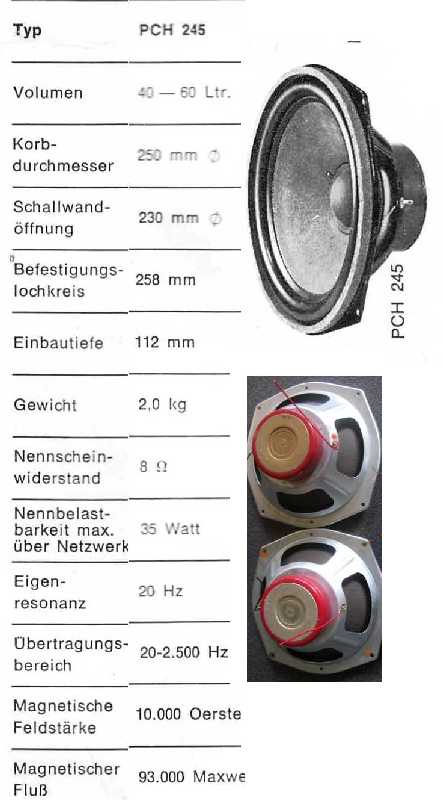

Jak widać na fotkach zwrotnica była prosta - cewka, 3 kondensatory, 2 oporniki. Po przewertowaniu sieci okazało się, że te kolumny to ELAC LK4100 ew. bliżniaczy model SIEMENS RL17 - rok prod. 1972, częstotliwość podziału 700Hz i 5000Hz, 4,5 Ohm. Podstawowa jednak kwestia to to, że za bas odpowiadają 2 głośniki po 245mm jednak różnego typu, jeden ma 4 a drugi 8 Ohm. Pytanie brzmi, jakie było ich połączenie, jakie wartości elementów zwrotnicy, jaki jej schemat ????

Więcej powiedzą zdjęcia, gorąco proszę ekspertów o sugestie.

Ps. fotki pochodzą z różnych zródeł więc kolory plastykowych oprawek magnesów się róznią.
