Ktoś jescze potrzebuje płytki do opampów

[tdrozd]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

cos takiego ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bitrate]

To jednak polecam stację , tylko trzeba uważać na te tanie ponieważ można nimi nie tylko nie wlutować/wylutować elementu ale jeszcze uszkodzić układ ,płytę itp. chyba najlepiej jak wejdziesz na elektrodę na forum GSM tam chłopaki powinni wiedziec co w trawie piszczy .Tylko nie daj się naciągnąć na opalarkę (taką z Castoramy) co prawda da się tym wyjąć układ ale wprawy trzeba mieć dużo.

[rekin]

Panowie, którzy chcieli te płyteczki. Mam apel. Jak piszecie, to podawajcie adres do wysyłki. Piszę na forum, bo nie jestem w stanie odpisywać na wszystkie maile. Z uwagi na fakt, że tak jak mówiłem zostało mi tylko kilkanaście sztuk płyteczek, a zapotrzebowanie jest wyższe - realizacja opóźni się nieco.

Czekam na dane adresowe. W odpowiedzi prześlę numer rachunku do wykonania przelewu.

Acha. Jeszcze jedno. Klotza LaGrange już nie mam.

Pozdrawiam

[tdrozd]

rekin maila wyslalem

[Dreamer_1]

Ja bardzo spóźnionego ale też. Mam nadzieje,że jeszcze się jakoś załapie:)

[msfalcon]

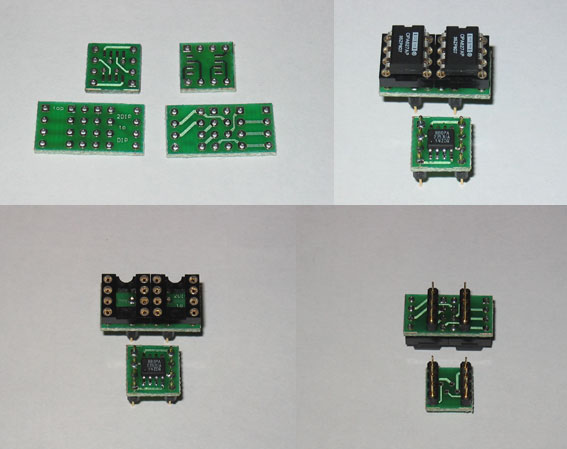

Dla tych, dla których nie starczy płytek przejściówek od rekina, mam także takowe i ja. Ostatnio zrobiłem sobie ich trochę, jednak by były w miarę tanie, wykonałem ich dużo więcej niż potrzebuję. Płytki są podobne do tych z

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Zostały pokryte zieloną solder maską z obydwu stron oraz niezależnie, czy ścieżki są z jednej strony czy z obu, pola lutownicze są po obu stronach, natomiast otwory są metalizowane, co znacznie ułatwia i przyspiesza montaż. Mam takie płytki przejściówki:

SO8->DIP8 - 1,5zł (np. OPA2604 w SMD -> DIP)

2*SO8->DIP8 - 1,5zł (np. 2 * AD797 w SMD -> DIP)

2*DIP8->DIP8 - 2zł (np. 2 * OPA627 w DIP -> DIP)

Także, jeśli ktoś będzie zainteresowany to proszę o kontakt na maila.

Ponizej zamieszczam zdjęcie, jednak nie wiem, jak ono właściwie wygląda, ponieważ siadł mi wzmacniacz RBG w monitorze, a dokładniej kolor niebieski. Co prawda to nie układ audio, ale może ktoś z Was posiada wzmacniacz LM2402T. Chętnie bym odkupił lub wymienił na poniższe przejściówki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

O widzę, że będzie więcej wytwórców płyteczek. Nic tylko się cieszyć. Ze swojej strony przepraszam za brak odzewu, ale niestety dopiero wróciłem z kilkudniowego wyjazdu i zabieram się powoli za czytanie zaległej poczty.

Dobrze się składa, że ktoś jeszcze będzie te płyteczki produkował, bo ja nie mam za bardzo na to czasu. Poprosiłem już nawet Veterana o przejęcie tematu, ale pewnie im więcej osób się tym zajmie tym szybciej będzie można otrzymać przejscióweczkę.

>msfalcon

Z tego co widzę, to wzór płyteczek jest bardzo podobny do tych moich, ale chyba wszystkie wyglądają tak samo - bo co tu wymyślać. Ładne są - muszę przyznać:)

[switchu]

msfalcon -> wysłałem Ci już mejla z zamówieniem. Pozdrawiam

[veteran]

Zgadzam sie, ladne przejsciowki ;)



Ja zastanawiam sie bardziej nad DIP8 -> SO8. Mogloby to wygladac jak na zdjeciu ponizej. Wylaczylem warstwe bottom. Laminat musi miec ok 3mm grubosci, rzad pinow po obu stronach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[msfalcon]

A właśnie, co do montażu. To wygląda on następująco.

Piny montujemy od spodu, układu od góry. Na płytkach 2*SO oraz 2*DIP na warstwie wierzchniej znajduje się napis "top", natomiast na płytkach SO8->DIP na górnej warstwie jest pole pod układ SMD. W przypadku układów SMD nóżka pierwsza jest oznaczona prostokątnym polem (pozostałe są zaokrąglone). Analogicznie w przypadku otworów pod piny, pierwszy jest kwadratowy, pozostałe okrągłe. Na płytkach 2*DIP->DIP pozostałe pola (wszystkie poza 1) pod podstawki są okrągłe natomiast pod piny ośmiokątne - choć trzeba się dobrze wpatrzeć, by to zauważyć:) To tyle:)

->rekin - wzór podobny, tak jak i na podanej wcześniej przeze mnie stronie, z drobnymi różnicami prowadzenia ścieżek zarówno wobec Twojego projektu jak i tego na stronie, choć właściwie nie da się tego inaczej poprowadzić:)

->veteran - jak byś robił kiedyś te przejściówki DIP8->SO8, to pomyśl przy okazji o 2*DIP8->SO8 - można np. po drugiej stronie płytki, tak ze 100 milsów wyżej, żeby pady się nie pokrywały, umieścić drugie pole pod DIP8.

[rekin]

Przepraszam za zwłokę, ale chyba dzisiaj udało mi się wysłać do pozostałych przejściówki pod opampy. Ze względu na zwłokę z mojej winy potraktujcie to jako prezent.

Płytki do soft-startów skończyły mi się zanim zdążyłem się zorientować, dlatego przepraszam kolegę magazyniera. Dorobię w następnej partii.

Pozdrawiam

[tdrozd]

dz rekin za plyteczki

dotarly cale i zdrowe ,wygladaja ok juz dzis jednej uzyje.

[rekin]

Nie ma sprawy. Nie są piękne, ale działają:)

[Dreamer_1]

Właśnie się u mnie grzeją:) Gdzie można zakupić takie nóżki jak ze zdjęcia powyżej (z zielonymi płytkami)??

[rekin]

W niektórych elektronicznych powinni mieć takie listwy z okrągłymi złoconymi pinami z obu stron. Cena około 10zł za listwę 40pin.

[tdrozd]

ja u nas kupilem cena podobna do tej jaka podal rekin

[rekin]

Oddzielanie pinów w żądanej ilości proponuję wykonać ostrym narzędziem (tapeciak) podgrzanym (np. zapalniczką) do takiej temp, żeby raczej topił niż ciął - wtedy piny odłamią się tak jak chcemy, a nie tak jak im przyjdzie ochota.

Lutowanie proponuję wykonać wsadzając piny z jednej strony do płyteczki (to chyba oczywiste), natomiast z drugiej w podstawkę - to pomaga:)

Osobiście używam stacji lutowniczej z b. ostrym grotem i cieniutkiej cyny, ale jak ktoś jest geniuszem lutowania, to transformatorówką też sobie poradzi ;o)

[bartezzz]

Czy ma ktos jeszcze ze dwie szt. przejsciowek 2*DIP8->DIP8. Chodzi mi o wpiecie pojedynczego OPA627 albo AD797 zamiast podwojnego OPA2134.

[Matthew]

tez bym chcial...

[bartezzz]

najlepiej takie żeby można wstawić po jednym pojedynczym na kanał

[elfan.]

tez potrzebuje 2 sztuki 2xDIP8 na 1xDIP8.

[damper]

Ja również potrzebuję 2 sztuki 2xDIP8 na 1xDIP8.

[bartezzz]

msfalcon>>



dzięki! Płytki dotarły.

Przejściówki nie mają nóżek.Czy mam sobie sam dolutować?

[Jenkins]

Ja również potrzebuję płyteczki DIP8 - 2xDIP8. Reflektuję na kilka, ale na gwałt potrzebuję choć jedną...

[Spacejack]

potrzebuje plytki:



2szt 2SO8->DIP8

2szt 2DIP8->DIP8



Czy ktos ma aktualnie na zbyciu?

[Spacejack]

Czy ktos ma jeszcze plytki?

[crategus]

czy sa jeszcze plytki 2xdip8>>dip8? potrzebuje 2szt.

[Jenkins]

Może cena niezbyt okazyjna, ale jak ktoś pilnie potrzebuje...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Jenkins]

Oj ledwo dałem info i już po aukcji...

[Uki]

Te z Allegro troche drogie, tutaj chłopaki sprzedawali dużo taniej.
