Ktoś jescze potrzebuje płytki do opampów

[rekin]

Tak sobie pomyślałem, że może ktoś potrzebuje jeszcze przejściówki do montowania opampów. Za kilka dni odbieram gotowe druki DIP8 -> SIP9, 2xDIP8 -> DIP8, 2xSO8 -> DIP8. Ta pierwsza działa u mnie z powodzeniem - pozostałe sprawdzę w przyszłym tygodniu. Zawsze robiłem takie druki samodzielnie, ale może komuś nie chce się bawić, to mogę tanio odsprzedać. Jedna płytka wyjdzie pewnie za 3 PLN.

[wrath]

przelotki do opampow wprawdzie mi nie sa potrzebne ale z mila checia nabylbym przelotki sot28 i inne wielonozkowe (np do DACów) masz moze jakies namiary?

[darkul]

>Rekin

Jestem zainteresowany...min.50sztuk!

[email protected]

[kapelli]

a można zobaczyć taką przelotkę?

[Walery]

rekin>

2xDIP8 -> DIP8 - 2szt. chętnie, a nawet bardzo.

pzdr

[darkul]

A ja tylko z soic 8[smd 8 pin] na DIL 8ke

[rekin]

Jutro rano wyjeżdżam i wrócę w poniedziałek. Płytki bedą do odbioru właśnie na poniedziałek. Jeszcze nie widziałem jak wyglądają w wydaniu tej firmy, tak jak pisałem dotychczas trawiłem sam w domu. Przejściówki z 2 x pojedynczych opampów są w dwóch wydaniach pod SO8 i DIP8. Dla SO8 robiłem pod AD8027, więc pod 8 nóżką mają SELECT PIN, w moim wydaniu (zasilanie symetryczne 5V)wyłączam tą funkcję tzn. zwieram ją z V-, ale jak kto woli, to można zrobić dowolnie. Dla wielu pojedynczych opampów ta nóżka jest niewykorzystywana, więc można bez przeróbek wlutowywać układy. Tak jak mówiłem są to płytki. Sprawa podstawek jest otwarta, a połączenie z płytą urządzenia odbywa się poprzez wlutowanie w płytkę przejściówki oddzielnych pinów (takich jak w podstawkach - więc można włożyć taką przejściówkę w podstawkę na urządzeniu np. CD), lub w przypadku obudowy SIP - występuje listwa SIP lutowana na krawędzi. SIP8 od SIP9 różni się tylko przesunięciem wyprowadzeń dla SIP9 o jedno tzn 1->2, natomiast na 1 jest wtedy plus zasilania połączony z wyprowadzeniem 9.

Dużo opisywania mało konkretów. Jak odbiorę druki, to pstryknę fotkę każdej płytki i załączę. Cena takiej usługi wynosi 12 PLN za 1dcm^2, czyli za 12 PLN można mieć około 10 płytek. Do tego podstawki (DIP) i sprawa załatwiona. U mnie działają DIP8->SIP9, a w poniedziałek/wtorek przetestuję 2xSO8 ->DIP8 z 2xAD8027 na pokładzie.

Jeszcze jedno SO są w dwóch wydaniach tzn. SOIC i SOIC L. Ta druga wersja jest szersza i dla niej nie robiłem płytki, no ale to przecież 5 minut roboty.

[rekin]

Pierwsze samoróbki DIP8-> SIP9 są w wątku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ale to było na szybko zrobione z podstawkami, które akurat były w domu, no i trochę toporniaste, bo nie wiedziałem jak wyjdzie druk po moim nowym wytrawiaczu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

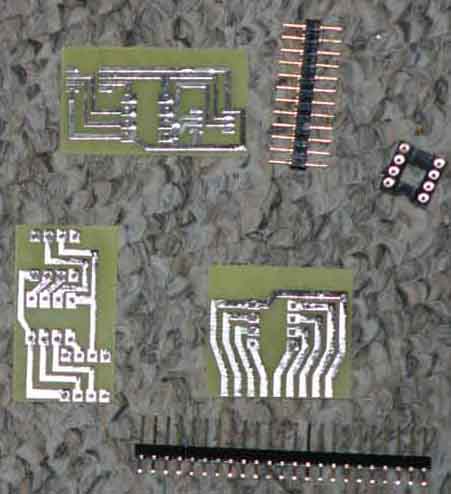

Odebrałem jednak dzisiaj te płytki. Co będzie potrzebne - fotka1. Po moim nieudolnym być może polutowaniu - fotka2.

Płytki są docięte tak, że zostaje miejsce na opis - jak będzie potrzeba, to zrobię z opisem. Cena jednej płytki (samej płytki powierconej) to 2 PLN. Złocona listwa do podstawek to 6 PLN za 20 pinów (zdziercy). Listwa z pinami o kwadratowym przekroju (do SIP) to 2,5 PLN za 26 pinów. Podałem ile mnie to kosztowało. Sprzedam bez zysku płytki, a jak ktoś będzie chciał, to w przesyłce mogą się znaleźć też listwy, podstawki ect. - nie trzeba biegać do sklepu. To nie ma być komercja, tylko uprzejmość, więc nie ochrzaniajcie mnie, że dałem to do forum DIY, a nie do ogłoszeń. Wykonanie jak widać jest jakie jest bez warstwy ochronnej i z drukiem jednostronnym, ale dlatego tanio.

Pozdrowionka

[obrazekLUKASZ-143496_1.jpg] [obrazekLUKASZ-143496_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

rekin- jestem zainteresowany dwoma sztukami 2X dip8 ->dip8

[darkul]

A ja musze swoje aprecyzowac!

50szt.. 2kan soic8pin na 2kan Dil 8pin....

[rekin]

Zapomniałem. Jak będziecie coś chcieli to piszcie na:

[email protected]

Po co zaśmiecać forum. Tak jak mówiłem wyjeżdżam i wszelki kontakt mailowy ze mną jest możliwy tylko dzisiaj do 2:00 w nocy i oczywiście od poniedziałku. Wstrzymam się jeszcze z wysyłaniem płytek, aż nie przetestuje wszystkich na moim sprzęcie. Muszę zakupić w tym celu jeszcze jakieś pojedyncze opampy w DIP8, resztę mam.

[rekin]

=> darkul

Płytki, które mam obecnie to 2 x 1 kanał SOIC8 => DIP8, ale zrobi się. Pewnie mają być b. małe, coby niewiele wystawały poza obrys podstawki DIP8 na płycie? Jak do wlutowania (bez możliwości wymiany) to jeszcze taniej, bo listwa kwadratowa jest tańsza.

[darkul]

Na ogol w soicu wsadzalbym w pionie druk z rozszyciem na dil/dile..

[rekin]

=> Darkul

Co masz na myśli pisząc pionowo?

[rekin]

=> Darkul

Powiedz mi czy coś takiego zadowoliłoby Ciebie. Cena powierconej płytki 1 PLN.

[obrazekLUKASZ-145382_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wrath]

rekin----->

a czy moglbys zrobic wzor druku przelotki soic28 na np dil 28(nie tylko)? jak tak to na maila napisze ci co dokladnie potrzebuje, a co do rewanzu to dogadamy sie

pozdrawiam

[darkul]

Racze o odwrotka...z soic 8 na dil 8....singiel/dual.

Jest to dosc trudne...

Najlepiej by bylo dac 2 plytki metalizowane,w tym jedna od soic [malutka]z 8 punktami na krawedziach,gdzie sciezki powinny byc wyprowadzone na wierzch...i do tego wierzchu 2 plytka dolutowana w pozycji pionowej z dilem 8ka...juz moze byc niemetalizowana...

[darkul]

Ale,ale mi chodzi o to by wyprowadzenie mozna bylo wlutowac w druk zamiast soica 8ki..a w sprzetach czasem na boki jest za malo miejsca..stad dila trza dac w pionie!

[rekin]

Teraz zrozumiałem. To faktycznie nie takie proste, szczególnie, że warto pomyśleć o trwałości mechanicznej. Całość miałaby utrzymać się na 8 punktach lutowania SOIC-a, a przy wymianie pojedynczych jak rozumiem opampów w dwóch DIL-ach mogłoby dojść do zniszczenia takiego połączenia z drukiem na płycie. Hmm.. Hand made jak nic. Zastanowię się czy jestem w stanie to zrobić. Szczególnie w większej ilości?

[Walery]

rekin - emalia dotarła???

[darkul]

>Rekin

Raczej biore pod uwage tylko soic dual na dil dual...

[darkul]

Raczej biore pod uwage soic8pin 2 amp/dil8pin 2 amp.....

[rekin]

Jeden DIL czy dwa to już nie problem. Gorzej z pomysłem na łączenie płytki z SOIC8. Mam pewien pomysł, ale zobacze, czy warto się za to zabierać. Jak coś osiągnę w tym temacie, to się podzielę informacją i oczywiście płytkami.

[Adrian]

--rekin

Masz jeszcze przejsciowki 2xDIP8 -> DIP8

potrzebuje podlaczyc OPA627 w miejsce 2604

[rekin]

Na początek przepraszam wszystkich, którym nie wysłałem płytek. Miałem nieplanowany 2 tygodniowy wyjazd i nie zdążyłem powysyłać płytek. To się zmieni już jutro. Sprawdźcie, czy jest tyle miejsca, coby wsadzić na płytę taką przejściówkę, gdyż są one "leżące". Co prawda można wsadzić DIL w DIL i wypada wyżej, ale to ostateczność. Przejściówki 2*SO8->DIP8 robiłem dla AD8027, jest tam oprócz zasilania i standardowych wyprowadzeń opampów coś co się zowie SELECT PIN. W tej chwili nie podłączone, ale gdyby w jakimś opampie SO8 było takie wyprowadzenie, to trzeba sprawdzić połączenie czy dać na + , - czy masę.

Płytek zostało mi 6 każdego rodzaju i w pierwszej kolejności wyślę osobom, które już długooo... czekają.

Jeszcze raz przepraszam za zwłokę.

Pozdrawiam

[Rambo]

przypominam się 2 szt. 2xDIP8->DIP8

[Adrian]

- Rambo

z tego co widze tylko 1 osoba chciala przejsciowke 2xdip8 na dip8

wiec jeszcze powinienem sie zalapac

Napisz mi cyz da rade na [email protected]

[Rambo]

dostałem płytki :)

Rekin to naprawdę świetna robota!



Co do reszty to już kontaktuję się na e-mail.

[Walery]

rekin>

puściłem emalię
