Wzmacniacz słuchawkowy HA-2013. Poskładaj razem z nami.

[jeremy]

Dokumentacja powstanie, nie wiemy jednak kiedy, ja osobiście nie mam swojej paczki jeszcze wiec jestem w nieco gorszej sytuacji niz wy,

Jak tylko dostane swoja paczuszkę wezmę się za proces dokumentowania tego wszystkiego, jednak będąc szczerym projekt nie jest jakiś kosmicznie trudny, wszystko zostało w zasadzie juz powiedziane, wiec każdy kto nie robi tego na czas, poświęci odrobinę czasu na przestudiowanie schematu i bomu nie powinien mieć najmniejszych problemów z uruchomieniem układu.

Czy dałoby się w tym wzmaku zrobić dwa wejścia audio z przełącznikiem?

Obowiązują te same zasady jak w każdym wzmacniaczu, do wyboru do koloru, od prostych mechanicznych selektorów do układów cyfrowych, to samo tyczy sie regulatorów poziomu głośności.

Jeszcze jedno - czy on ma wyjście na dwa jacki, czy tylko jeden?

Ja w wersji poprzedniej zastosowałem świetne podwójne gniazdo neutrik. wzmacniacz radzi sobie znakomicie z jedna jak i dwiema parami słuchawek, ze względu na b niska rezystancje wyjścia układu można śmiało podłączyć więcej niż jedne słuchawki, bez większego znaczenia, myślę ze prądu mu tez nie zabraknie.



Generalnie podczas uruchamiania i montażu proszę zwracać uwagę, pomyśleć odrobinę, mierzyć, sprawdzać co sie robi i nie powinno być najmniejszych problemów.

Edytowane 1 Lutego 2013 przez jeremy

[muuhau]

Czy takie gniazdo byłoby ok? Pytam, bo jest napisane mono. Producent Amphenol.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rayfe]

To jest mono, musisz mieć stereo. Jeremy, jeżeli będziesz testował układ uwzględniasz wyrzucenie zabezpieczenia na wejściu? W 2012 były to kondy C1 i C2, tutaj jeszcze nie przejrzałem.

Edytowane 1 Lutego 2013 przez rayfe

[jeremy]

Czy takie gniazdo byłoby ok? Pytam, bo jest napisane mono. Producent Amphenol.

No skoro mono to pewnie nie, no chyba ze masz słuchawki/kabel mono w co wątpię, to jest gniazdo do gitary czy mikrofonu, nie wiem z pewnoscia nie do sluchawek stereofonicznych,

Zastosuj dwa pojedyncze gniazda, wcale nie musisz stosować podwójnego, jeśli masz problemy z jego kupnem. Zdrówko

To jest mono, musisz mieć stereo.

To jest mono, musisz mieć stereo. Jeremy, jeżeli będziesz testował układ uwzględniasz wyrzucenie zabezpieczenia na wejściu? W 2012 były to kondy C1 i C2, tutaj jeszcze nie przejrzałem.

kondensatorów w sygnale na wejściu nie ma, nikt pewnie nie używał, kond jak kond, brak kondensatora jest lepszy niż nawet najlepszy z nich, co nie znaczy cze nie możemy sobie dorobić jakiegoś selektora wejść i tam zastosować cokolwiek, jeśli mamy kłopotliwe źródło sygnału z offsetem na wyjściu, lub testujemy orientalne zabawki od czasu do czasu i nie chcemy uszkodzić sobie słuchawek czy co tam jeszcze ...

Podyktowane jest to zarazem brakiem miejsca na pcb, miało być jak najmniejsze a te kondensatory są z reguły dość pokaźnych rozmiarów. Nie widzę sensu ich stosowania

uciekam popracować, Pozdrawiam

Edytowane 1 Lutego 2013 przez jeremy

[mihau_r]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



stereo, takie jak szukasz? 10,90 netto / szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Lutego 2013 przez mihau_r

[muuhau]

THX

[SebeQ]

Paczuszka doszła, świetnie spakowana i to logo :)

Dzięki Wielkie!

[Kajo]

Przesyłka dotarła :) profesjonalnie spakowana i z tym logiem :) pełen profesjonalizm :) podziękowania dla organizatorów :):):)

[kiku1]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) stosował ktoś takie gniazda?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mihau_r]

Kolejny uruchomiony, wyregulowany. Jutro pierwsze odsłuchy i dam jakieś zdjęcia.



Temperatura radiatora po 15 min bezczynnej pracy ok. 48-50st.C Tranzystory powierzchniowo rozgrzewają się do ok. 65-68st.C

[kiku1]

zarzuć jakieś foto

[jeremy]

dajcie mu sie wyspac :-)

[SebeQ]

Większość elementów polutowanych :) Ale mam kilka pytań (poziom pytań może dziwić, ale nie jestem elektronikiem:P ):

1) C1237 wlutowujemy nadrukiem "na zewnątrz płytki", N na scalaku ma być nad wyodrębnionym nadrukowanym kwadratem?

2) W poszczególnych paczuszkach tranzystory popakowane są w pary, wraz z cyframi na kartonikach. Dodatkowo na jednej z torebek mam napisane pary. Domyślam się, że każda para przeznaczona jest na poszczególną płytkę? Dodatkowo Q1 + Q4 to para więc bierzemy te z torebki z 4 sztukami spiętymi po 2 trany ze sobą, a Q12 bierzemy z torebki gdzie są tylko 2 sztuki? Na logikę tak to powinno być, ale proszę o potwierdzenie.

3) Do czego służy złącze X1?



Jeszcze raz dzięki chłopaki za piękny projekt. Jak wlutuję wszystkie elementy to dam foty, na razie brakuje mi radiatora...

[zibra]

Pytalem o to kilka stron wczesniej. Mowilem, ze sie przyda:)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



X1 sluzy do podlaczenia diod, nie jest konieczne do odpalenia raczej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robertinus]

Większość elementów polutowanych :) Ale mam kilka pytań (poziom pytań może dziwić, ale nie jestem elektronikiem:P ):

1) C1237 wlutowujemy nadrukiem "na zewnątrz płytki", N na scalaku ma być nad wyodrębnionym nadrukowanym kwadratem?

2) W poszczególnych paczuszkach tranzystory popakowane są w pary, wraz z cyframi na kartonikach. Dodatkowo na jednej z torebek mam napisane pary. Domyślam się, że każda para przeznaczona jest na poszczególną płytkę? Dodatkowo Q1 + Q4 to para więc bierzemy te z torebki z 4 sztukami spiętymi po 2 trany ze sobą, a Q12 bierzemy z torebki gdzie są tylko 2 sztuki? Na logikę tak to powinno być, ale proszę o potwierdzenie.

3) Do czego służy złącze X1?



Jeszcze raz dzięki chłopaki za piękny projekt. Jak wlutuję wszystkie elementy to dam foty, na razie brakuje mi radiatora...

Dokładnie tak.

Złącze X1 zasila podwójną diodę LED, pokazuje ona stan aktywności wyjścia słuchawkowego.

Ja teraz wszystko opisuję w instrukcji, ale to trochę potrwa.

[jeremy]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Mistycyzm złącza X1 został objawiony :-)

Czyli stosujemy diodę 2 kolorowa ze wspólną katoda lub dwie standardowe diody led połączone jak na schemacie.

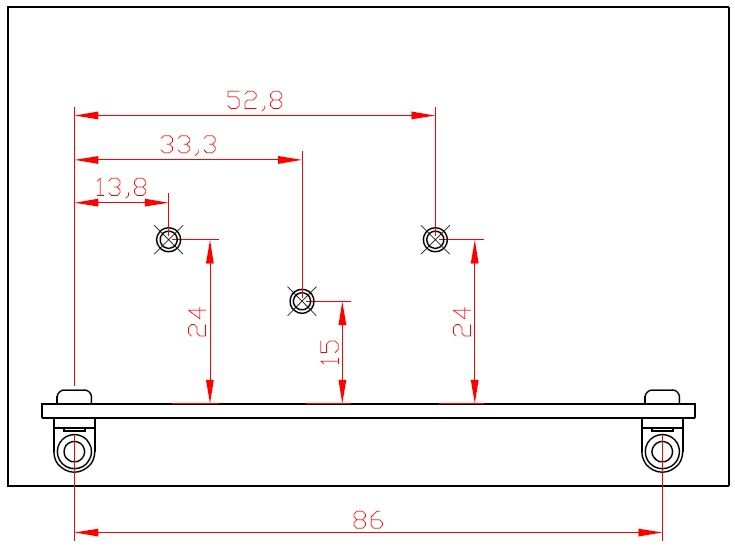

Robertinus pracuje nad dokumentacja, ja tworze dla niego "obrazki" wiec korzystając z okazji podzielę się jednym z nich,

Powinien ułatwić prace z przygotowaniem radiatora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Lutego 2013 przez jeremy

[audiophill666]

dzięki chłopaki za zapał i włożoną pracę :)

[jeremy]

Dzięki,

Ciekaw jestem pierwszych opinii tych którzy w tempie olimpijskim odpalili układy, :-)

[mihau_r]

dajcie mu sie wyspac :-)

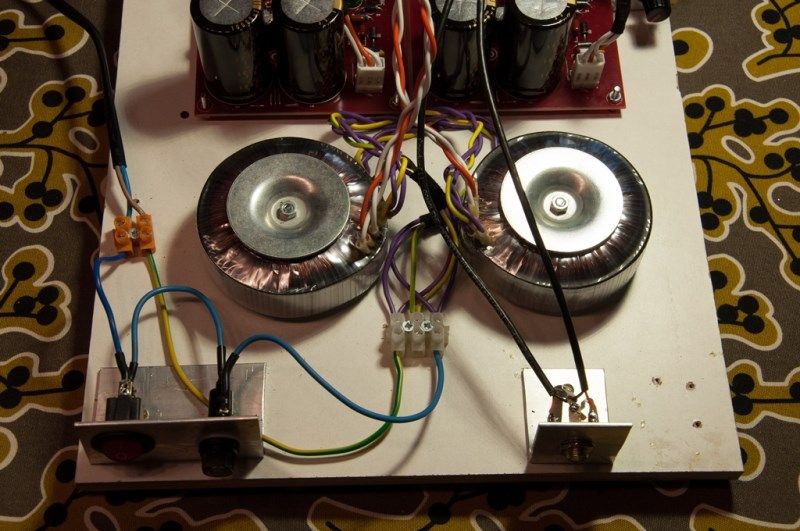

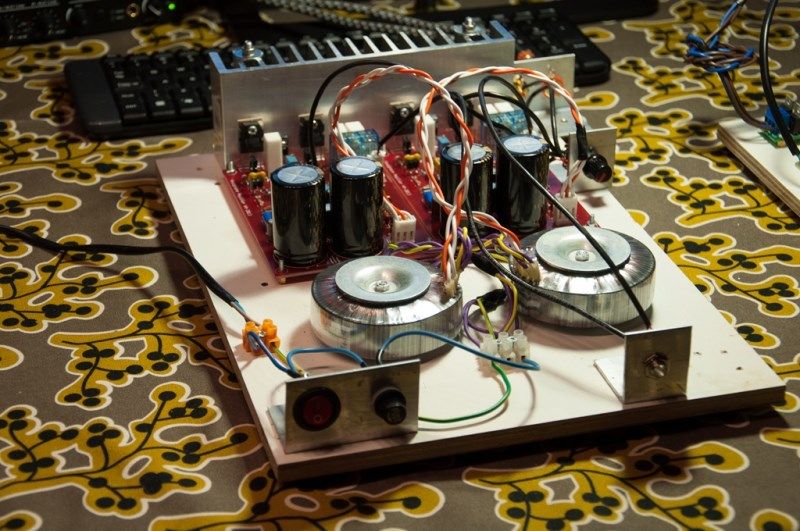

właśnie wstałem :) oto moja deseczka :) gra zajeb...cie :) Trochę jasno ale myślę, że jak się trochę wygrzeje to złagodnieje.



Powalczyłem z brumem ale już jest ok (prawie ok). Na początku dałem jako sygnałowe kabelki zaplecionego beldena kat. 6 ale zbierał niemalże radio maryje :) Wymiana na ekranowany kabelek (sonolene 3014) rozwiązała problem. Nie wiem tylko dlaczego na sennheiser-ech brumu nie ma a na CAL!-ach jest???? Fakt, że cal-e mają zmodowany kabelek.



Jako potek robi drabinka z ebaya:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Miałem pytania odnośnie tej drabinki, więc odpowiadam. Jak za taką kasę to ciężko wybrzydzać. Delikatnie słychać jak przeskakuje na kolejne stopnie, ale do końca jeszcze nie wiem czy to wina potka czy masy. Zakładam, że winna może być jeszcze masa ponieważ jak dotknę palcem wspornika od potka to słyszę delikatne cyknięcie.

Niebawem wymienię na alpsa i będę miał wtedy porównanie.



JAK TU WSTAWIĆ ZDJĘCIA??????



Właśnie żona wstała i mi się dostało, że nie może przeze mnie spać... a ja ze słuchawkami na uszach :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Lutego 2013 przez mihau_r

[SomekPoland]

Dzięki,

Ciekaw jestem pierwszych opinii tych którzy w tempie olimpijskim odpalili układy, :-)

W moim przypadku odpalenie do regulacji :) No ale my tu gadu gadu, a ja po trafa lece :)

[mihau_r]

chyba mi się już wczoraj myślenie wyłączyło... heh...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marek1627]

Paczka doszła. Wszystko Ok.



Dziękuję.

[SebeQ]

I kilka kolejnych pytań:

- Czy zalecacie układ chłodzić na jednym, wspólnym radiatorze, czy też można zastosować dwa oddzielne aby lepiej odprowadzić ciepło? tak sobie kombinuję jak ułożyć płytki w budzie i pomyślałem o postawieniu ich w pionie i wmontowaniu między nimi potka. Płytki przykręcone były by do radiatorów(ale tutaj mam wątpliwość gdyż trany były by przymocowane raczej na skraju radiatora a nie w jego centrum co mogło by zakłócać równomierne rozprowadzanie ciepła po powierzchni radiatora).

- Chciał bym zrobić budę ala Grado RA1 z drewna ale nie wiem czy nie będzie problemów z wentylacją, odprowadzaniem ciepła etc. Co o tym sądzicie? A może macie upatrzoną obudowę która od razu będzie pasować rozmiarem i nie powali ceną?

[Malongi]

Ja też właśnie ukończyłem lutowanie, skrobnie ktoś parę zdań na temat prawidłowej regulacji ? Odpalenie już o krok ...

[BoDeX]

Trafa za blachę i z dala od sygnałówek, bo to niby wersja 4Audio, a sieją aż miło .... warto o to zadbać.

[jeremy]

Czy zalecacie układ chłodzić na jednym, wspólnym radiatorze, czy też można zastosować dwa oddzielne aby lepiej odprowadzić ciepło?

Jak tobie wygodniej,

Trafa za blachę i z dala od sygnałówek, bo to niby wersja 4Audio, a sieją aż miło .... warto o to zadbać.

Trafa powinny byc ekranowane, zolty przewód to wlasnie ekran powinien byc uziemiony

Swoich traf jeszcze nie mam, jak dojda sprawdze co i jak z nimi,

[Robertinus]

Cały czas powstaje opis montażu i uruchomienia HA-2013.

Niestety, mimo założeń, że w weekend skończę - nie skończyłem.

Pracę mam o tyle utrudnioną, że nie poskładałem swoich modułów, więc cały opis i wszystkie zawarte w nim wskazówki są czysto teoretyczne.

Największym problemem jest dla mnie opisanie sposobu prowadzenia masy. Układ płytki został tak opracowany, że mamy do dyspozycji wiele różnych w tym względzie (prowadzenie masy) rozwiązań. Niestety, dopóki nie sprawdzę, nie zagwarantuję, że te najprostsze będą najlepsze. Ja swój teoretyczny sposób na prowadzenie masy mam, ale wszystko trzeba sprawdzić w praktyce. Jeśli ktoś z Was uruchomił swój wzmak niech podzieli się sposobem prowadzenia masy, będzie można wybrać te, najkorzystniejsze rozwiązania. Inna sprawa, że - jak uczy praktyka - co się sprawdzi w jednej obudowie, w drugiej może nie być już optymalne.

[mihau_r]

ja mam na razie połączenie mas przy gnieździe słuchawkowym. Jak widzicie nie mam podłączonych uziemiających przewodów od trafa i być może to jest przyczyną zakłóceń. Jutro to sprawdzę.

[miant]

Czy ktoś mógłby zapodać typ i producenta (lub zdjęcie) rezystorów 0,1R/5W ?

[Łysy76]

Panowie kilka pytań po wczorajszej nocy :)

- Czy udało wam się ustabilizować prąd spoczynkowy? U mnie po godzinie ciągle zmienia się mniej więcej o około 0,8mV (22.2mV-23.0mV). Czy to może być wina zbyt dużych radiatorów? Po godzinie temperatura na radiatorze to ok 36 st.

- Do czego służy VR4?

- Czy można zastąpić termistor TH1 rezystorem? Czy prąd spoczynkowy nie będzie wtedy bardziej stabilny? Przy dużych radiatorach raczej końcowe fety nie powinny sie upalić?
