Polkat WS-101 RENOWACJA - potrzebna pomoc

[caxap]

Heloł

Walczę ze wzmacniaczem j.w.t ->

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pomyślałem że w ostateczności zrobię od nowa płytkę WS-400/a. Ale widzę że sam nie dam rady. Czy mogę prosić Szanownych Kolegów bardziej biegłych w elektronicznych arkanach o zerknięcie na załączniki i wytknięcie błędów.

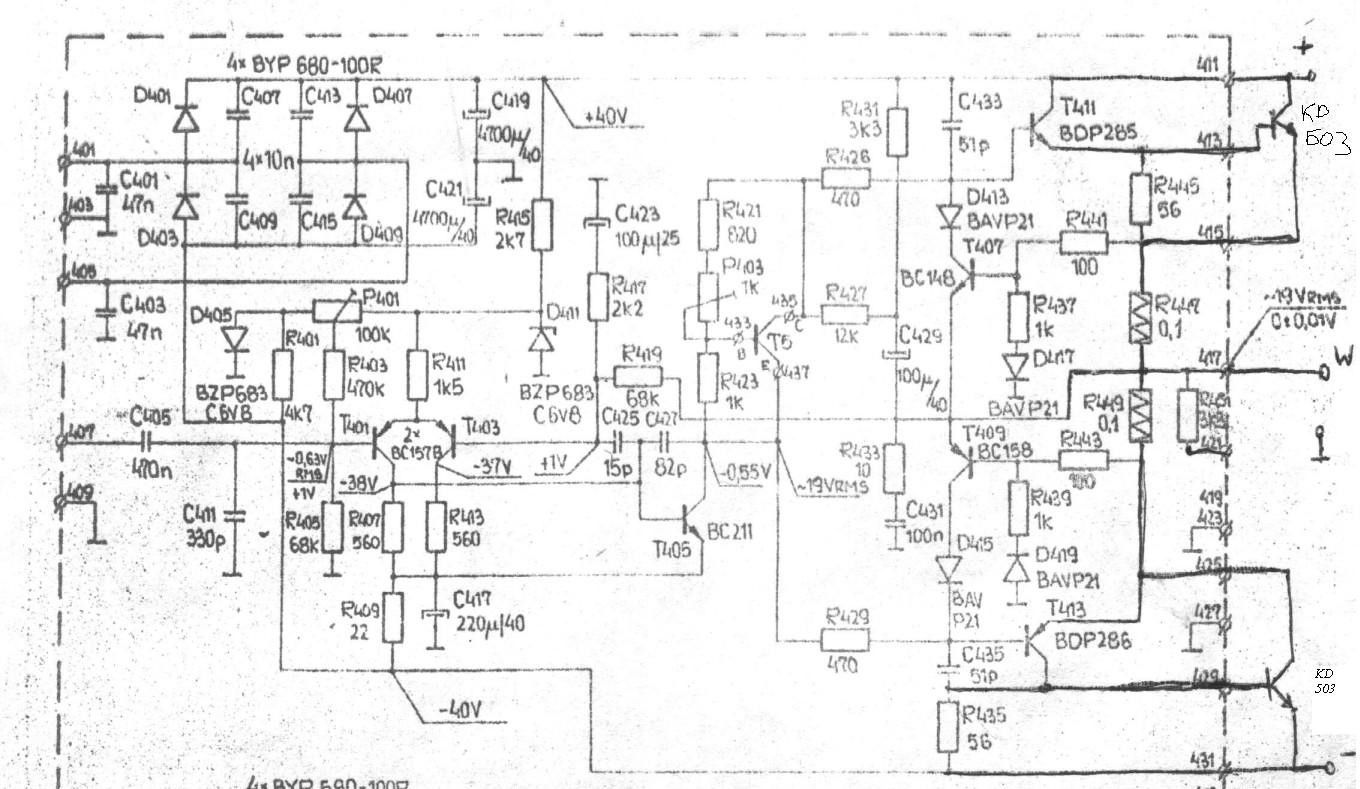

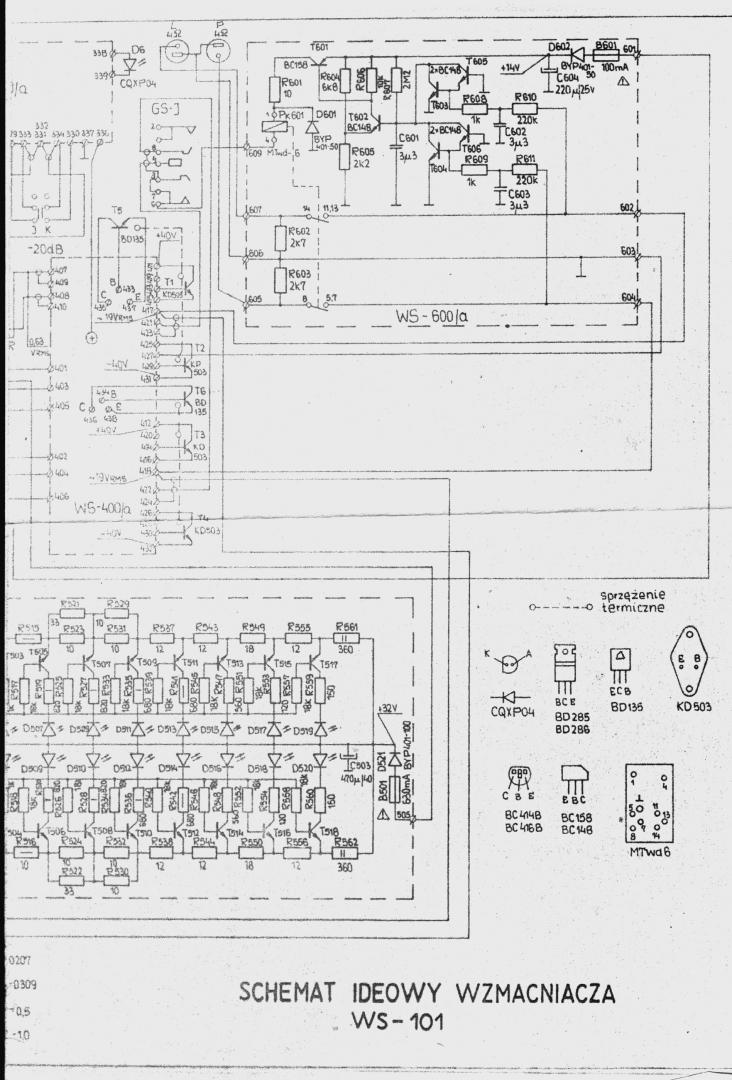

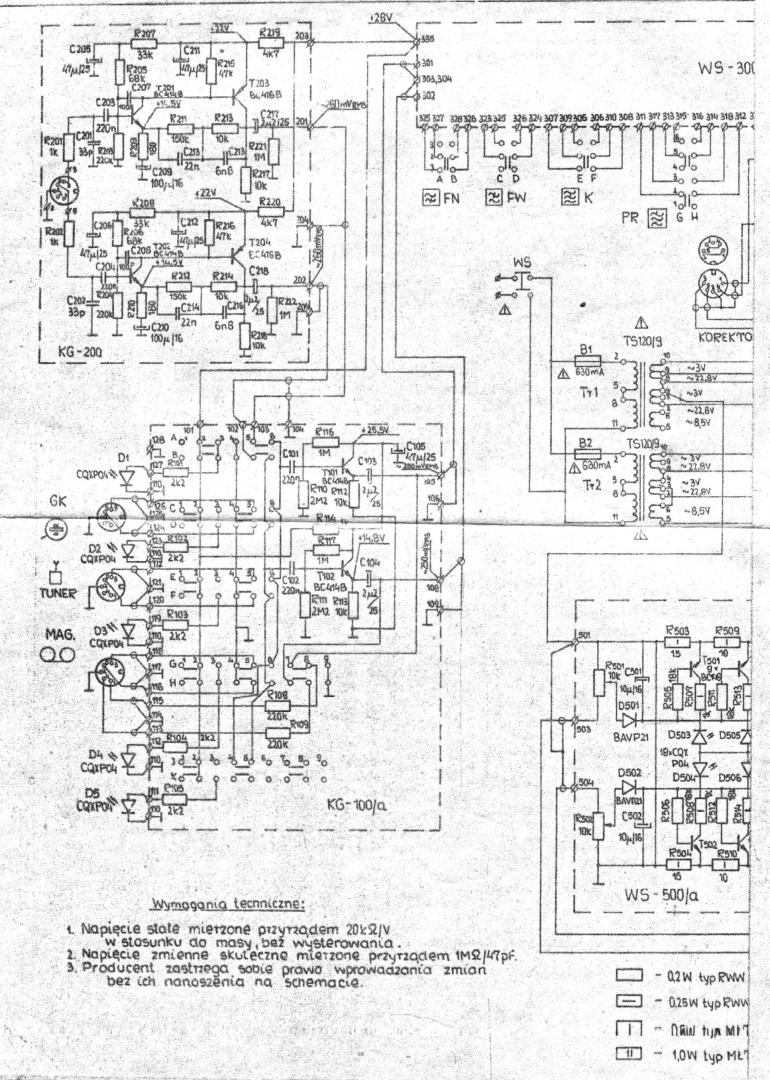

Chodzi najbardziej o zgodność schematów.

Czy wszystko dobrze przeczytałem i przerysowałem.

Czy ścieżki łączą się / nie łączą się w odpowiednich miejscach, bo ma tym skanie kiepsko widać, a ktoś bardziej biegły pewnie wyłapie jakieś zasadnicze błędy.

Czy diody śrubowe BYP680 można zamienić na jakieś 100v 5A w obudowie DO201-5.

Czy mogę podmienić tranzystory tak jak poniżej ( tak wynika z tego co znalazłem w necie):

BC157->BC307

BC211->BD139

BD135->BD139

BC148->BC547

BC158->BC557

BDP285->BD911

BDP286->BD912

No i stale aktualna prośba o zdjęcia oryginału od strony druku i ewentualnie schematy w lepszej jakości.

Jak ktoś zainteresowany pomocą to schemat w Eaglu wyślę na priv.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[utopia]

Po co mnozyć tematy ? mogłeś pisać w poprzednim .

Jaki sens budowania trupa ? dobrze wypowiadali się o nim tylko ludzi którzy słuchali poza nim wzmacniaczy Eltry i nic więcej .

Ale to tylko moje zdanie i przepraszam że nie na temat

[caxap]

Celem poprzedniego tematu było pozyskanie zdjęć. Celem bieżącego - pozyskanie pomocy (a nie nic nie wnoszących postów). Jeżeli Admin uważa inaczej - proszę scalić.

Sens budowania, a raczej odbudowania (jak kolega raczył nie zauważyć) jest wieloraki. Sentymentalny, edukacyjny, chęć przekonania się że faktycznie jest do niczego...

Przeprosiny przyjęte ale proszę więcej nie pisać nie na temat, podbijając tym samym sztucznie swoje statystyki.

[utopia]

o jakich statystykach mowa?

Jęsli z sentymentu ma być budowane to jaknajbardziej popieram

A co wzmacniacza - kiedyś serwisowałem toto i zachwytów nie wydawałem z siebie

Zwyczajnie nie widzę potrzeby budowania filozofii do starych gratów .

Ten post nie jest kierowany akurat do autora wątku i proszę nawet w postekstach tego nie łączyć jednak powstaje dziwny trend wychwalania wszystkiego co ma XXlat .

Dzieje się tak choćby z kilkoma seriami technicsa na których dawniej ci sami co teraz chwalą wieszali psy - cz przez lata sprzęt zaczał lepiej grać nie sądze ...
