Bypass regulacji balansu w Pioneer A-119

[Misiekskrzypek]

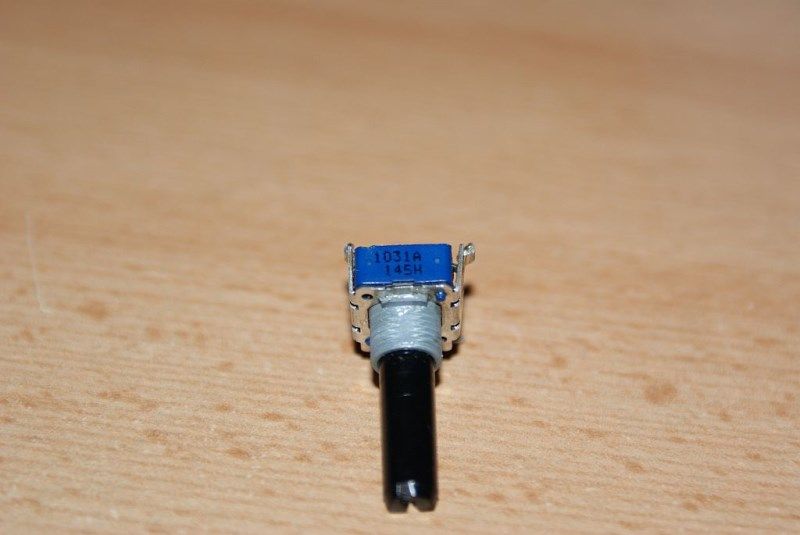

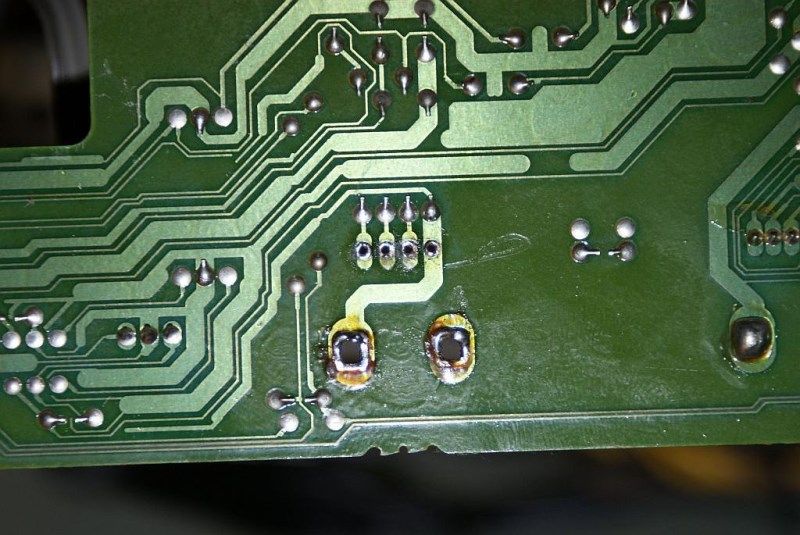

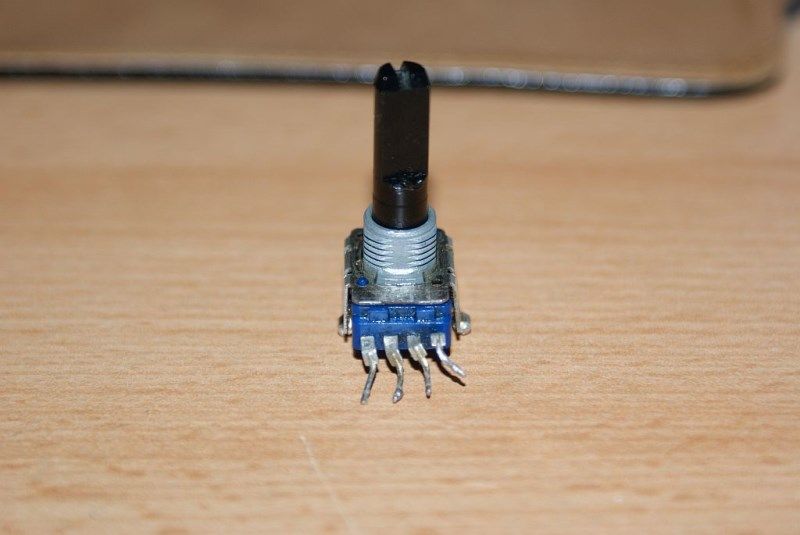

Witam. Poczta Polska zalatwila mi mechanicznie potencjometr balansu w tytulowym wzmacniaczu. Po wylutowaniu i rekonesansie w miejscowych sklepach elektronicznych (oczekiwanie na regulator 2 tygodnie, cena ok. 70zl!) oraz lekturze podobnych watkow w necie, doszedlem do wniosku, ze olewam ten temat i dla dobra wzmacniacza, a szczegolnie jego sonicznych wlasciwosci (o ile jakies sensowne sa:)) chce zrobic obejscie tego potencjometru bezposrednio na plytce. Najchetniej dokonalbym tego tylko za pomoca cyny, bez wlutowywania dodatkowych elementow, w zwiazku z czym na podstawie zamieszczonych zdjec prosze o tutorial co z czym polutowac, zeby gralo to z ominieciem tego regulatora. Zamieszczam takze zdjecia uwalonego regulatora alpsa. Z gory dziekuje za pomoc:)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stern]

To powinno chodzić bez żadnych kombinacji, nie jestem tego tego tak całkiem pewny ale sprawdź to najpierw. Jeśli coś będzie nie tak to pisz, wówczas przyjrzę się temu bliżej.

[stern]

Jeśli potencjometr będzie wylutowany to jak już wspomniałem będzie to działać bez żadnych zmian. Jeśli chciałbyś pozostawić ten potencjometr w płytce po to aby gałka się na czymś trzymała to też będzie to działać ale musisz wówczas wylutować dwa druciki w miejscach wskazanych strzałkami i pozostawić te wylutowane końce w powietrzu lub wylutować całkowicie te druciki. Nic więcej nie trzeba robić ponieważ wszystko inne od tego potencjometra jest przypięte do masy tak więc nie będzie w żaden sposób wpływać na tor sygnałowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Misiekskrzypek]

Dziekuje za pomoc, okazalo sie jednak, ze wzmacniacz jest powazniej uszkodzony i na dzien dzisiejszy nie nadaje sie w ogole do uzytku (podziekowania dla poczty).
