Tuning Amplitunera DENON DRA-275 RD

[darkul]

Pewien klient zechcial miec ztuningowany amplituner.pana tego interesowal wzmacniacz hybrydowy ktory zastapil by oryginalny tor w Denonie.

Najpierw zaproponowalem mostek na LM1875 i preamp na E88CC..[sa stopien mocy mial byc zasilany z zewnetrznego,umiejscowionego za obudowa trafa].oprocz tego w gre wchodzilo na zyczenie wymiana nedznej jakosci zaciskow glosnikowych..faktycznie badziewie..wyrabiajace harakter obslugujacemu..

po dluzszym czasie doszedlem do wniosku[po wstepnych probach] okazalo sie ze brumi ..jakos tak szumi..oczywiscie juz wiedzialem ze tak to sie nieda..

Wiec koncowke zrobilem na LM3886TF w singlach ze wzmocnieniem +38V/V i wtornik na PCC88... a dlatego na niej bo ma wyzsze napiecie zazenia i mniej pradu zre i ma troche wiekrzy Ik...

Wojowalem dosc dlugo ale warto bylo bo Denon gra w koncu normalnym przyswajalnym dzwiekiem ..i faktycznie lampka dale pewien niepowtarzalny urok ..choc o neutralnosci niema mowy...

z trafola zewnetrznego zrezygnowalem wykorzystujac oryginalny ..po Graetzu dawal +/- 40VDC..ale dodalem trafol [toroid]ktory pedzil lampke....

Polecam taki tuning.. bo te oryginalne fabryczne podejscie..masowe ma sie nijakdo dobrego brzmienia..

sciezki musialem poprawiac-pogrubiac! zwiekrzyc pojemnosci w zasilaczu.I by zachowac brzmienie musialem ominac cala galkologie...wychodzac bezposrednio po bardzo dobrym zreszta Alpsie z silnikiem.

Okablowanie dalem Cordiala i Hischmana i Jamo.....

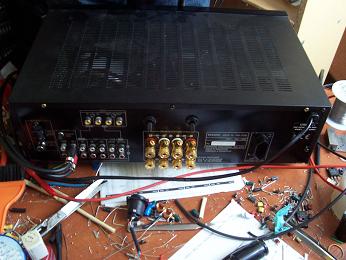

[obrazekLUKASZ-159367_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

I po robocie..

[obrazekLUKASZ-159368_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Nieszcesne przelaczniki wyboru glosnikow A i B...zenada!A zebyscie widzieli oryginalne okablowanie... padaka pierwej wady!!!

Ponizej troche nieostre...

[obrazekLUKASZ-159372_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

z lotu muchy

[obrazekLUKASZ-159374_1.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Nowe zaciski..

[obrazekLUKASZ-159375_1.jpg] [obrazekLUKASZ-159375_2.jpg]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

sieciowka zostala taka jaka byla...miala grube zyly....

[cynamon]

Darkul,



Sprawdź proszę maila. Potrzebuję pomocy przy tej hybrydzie.

[Piotreq23]

darkul, lm'ki dałeś chyba tylko na frontowe głośniki a resztę kanałów zostawiłeś jak były?

Z mostkiem na lm3875 - brumiło Ci cały czas, czy tylko jak się podkręciło gaz do dechy?

[krzych]

-> Piotreq23

... to jest amplituner stereo ;-)

[dudivan]

Troche dziwny pomysl... A jaki poziom dzwiekowy reprezentowal oryginalnie ten amplituner ? O ile nie jest to wielka tajemnica, napisz darkul jakie jest koszt takiego tuningu.

[cynamon]

Oryginalnie ten klocek reprezentował poziom 2/5. Był bardzo funkcjonalny, dobrze sprawdzał się jako wzmacniacz wielozadaniowy. Zaciski kolumnowe dramatyczne, ale reszta OK.



Dźwiękowo już tak dobrze nie było. Brzmienie wyrównane, niemęczące ale i bezwyrazowe. Nic się po prostu nie działo. Scena dźwiękowa słabiutka - albo z prawa, albo z lewa i nic więcej. Brak emocji - to najbardziej dokuczało mi w oryginalnym denonie.



Fajny wzmak do knajpy, kuchni, garażu itd.
