WZMACNIACZYK PX-3 . PX-4

[jaskiniowiec]

Możliwe że będę miał znowu do w domu w celach naprawczych te wzmaki ,to pokażę i omówię co miałem na myśli .

[woytl]

zniekształcenia zniekształceniami zero po przecinku w tę czy w tamtą nie robi tragedii, za to najbardziej mnie irytuje szum wydobywający się ze wzmacniacza, zwłaszcza że lubię wysokoefektywne kolumny, moim skromnym zdanie o to chyba warto powalczyć nawet bardziej niż o zniekształcenia.

[jaskiniowiec]

Pcb do prototypów są teraz lutować :)



[woytl]

ładniutkie, na ich widok uśmiech sam ciśnie się na usta :-)

[adik82]

ładniutkie, na ich widok uśmiech sam ciśnie się na usta :-)

A jak uruchomisz na pewno ten uśmiech zostanie :-)



Te kilka osób co go złoży to będzie zadowolone.

Jest kilka drobnych baboli ale do opanowania.

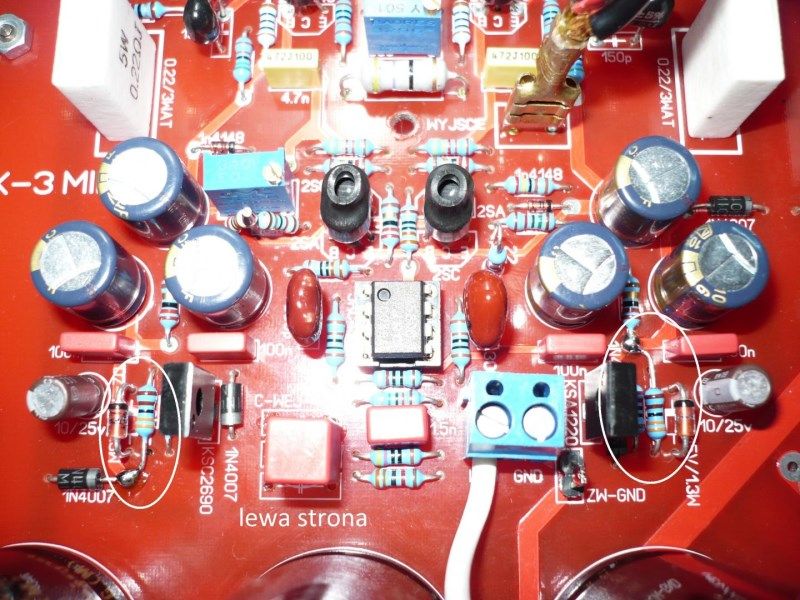

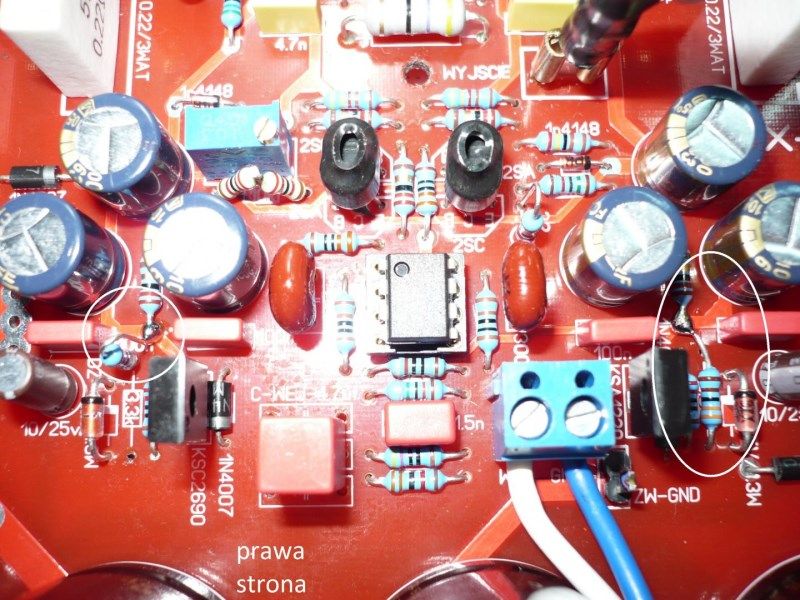

Trzeba cztery rezystory ze stabilizatora podać zamiast na kolektor to na emiter - na foto pokazane.

Co do offsetu to jest do ustawienia i trzyma dobrze, u mnie po ustawieniu 0 nawet po dobrym podgrzaniu trzyma max 1,5mV.

Ale trzeba dać np potencjometr zamiast 10k to 50k lub dopasować rezystor (10k) ten pod potencjometrem.

Po za tym rusza od kopa, a gra jak accu czyli czysto szczegółowo i pomimo "małej" mocy to u mnie przy zasilaniu 2x32Vac chce powyrywać membrany z koszy.

Jest miękki bas i to powiem że jest go dosyć, wzmacniacz też ma dosyć dobrą czułość.

Moja karta daje ok 0,7Vrms i przy poziomie głosu ok 60% jest dosyć głośno.

Bias ustawiłem 8mV.

Z zasilaniem nie ma co kombinować, max 2x32-35Vac z tym że trzeba się zaopatrzyć w radiator większy.

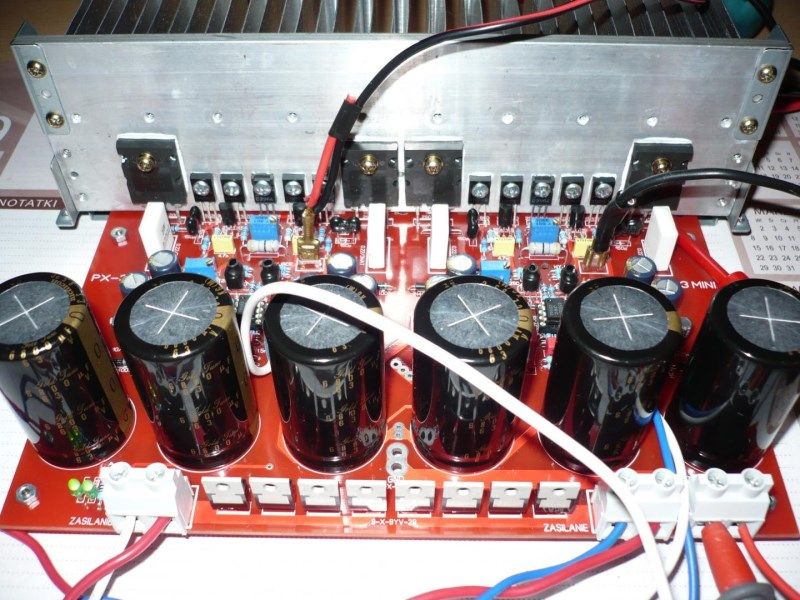

Kilka fotek:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

A ja osobiscie jestem ciekaw wersji na MOS-FET-ach. Jak z dostępnością tranzystorów w projekcie? Wygląda zacnie. Bias 8mA wydaje się dość niski... chyba 80mA?

[adik82]

Jak z dostępnością tranzystorów w projekcie?

Wszystkie dostępne bez ale, jedyne do kompensacji temperatury dostępny w np:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Na pcb jest pomyłka zamiast 2sc pisze 2sa3964.

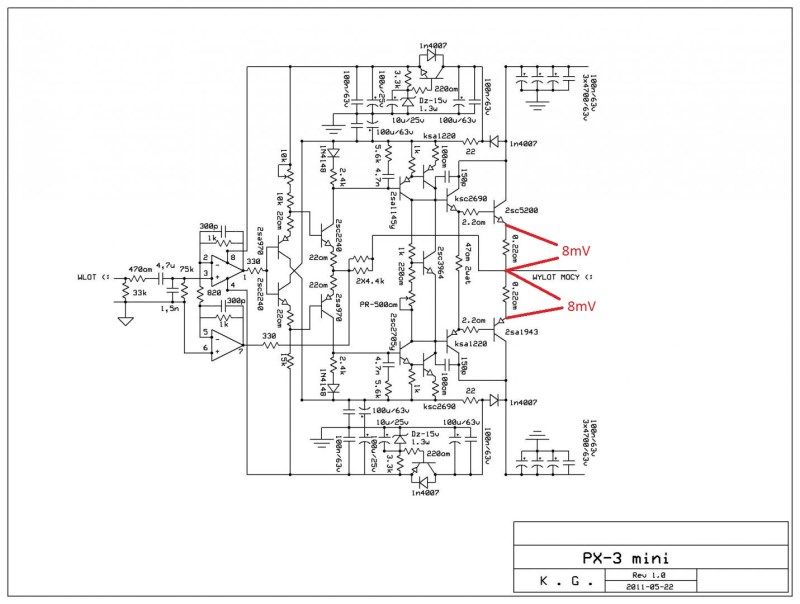

8mV mierzony na rezystorze emiterowym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Faktycznie, mój błąd. Jak cenowo wychodzi? :) PCB + części

[arkotic]

A ja osobiscie jestem ciekaw wersji na MOS-FET-ach. Jak z dostępnością tranzystorów w projekcie? Wygląda zacnie. Bias 8mA wydaje się dość niski... chyba 80mA?





mnie także interesuje ta końcówka MOS-FET-ach chętnie bym spróbował ;)



które tranzystory musza być parowane?

[adik82]

Jak cenowo wychodzi? :) PCB + części

Pcb 140zł - kawał grubego laminatu, kondy zasilacza - u mnie ok 130zł, reszta części ok 100-140zł.



które tranzystory musza być parowane?

Najlepiej wszystkie po kolei, choć nie tak dokładnie, pomimo że można ustawić offset ale wiadomo jak pod wpływem temperatury się to porozjeżdża.

Ja mam wszystkie max 20-30hfe różnicy, końcowe trochę więcej a zastosowałem 2sta2121/2stc5949 bo mi zostały po 450, reszta taka jak w opisie na pcb.



Jeszcze jest mały problem, najpierw trany do radiatora a na końcu kondensatory z zasilacza inaczej będzie problem przykręcić trany.

[SomekPoland]

Może gdyby było więcej osób płytka by staniała chociaż do 100 zł. Czekam na wyniki z FET-ami, choć bipolary też są ciekawe :)

[adik82]

Słyszałem wiele wzmacniaczy na fetach, wysokie i średnie są ok ale niskie są jak dla mnie za "twarde", takie pudełkowe.

[SomekPoland]

No to chyba nie pozostaje nic innego jak zrobic obie wersje i zobaczyć:) Trochę mnie zmartwiłeś, bo dla mnie niskie tony są bardzo istotne. Czaję się na wzmacniacz do JBL Studio 530 i taki FET(choć ja myślałem o dwóch parach i zasilacz poza płytką) wydaje mi sie kuszący. Jeżeli ruszy zamówienie na którąkolwiek wersje to i tak pewnie się skuszę.

[jurek]

Z zasilaniem nie ma co kombinować, max 2x32-35Vac z tym że trzeba się zaopatrzyć w radiator większy.



Myślę, że jeżeli komuś nie zależy na dużej mocy spokojnie może zastosowac niższe napięcia.

O ile dobrze pomiętam, np. accu A-35 ma zasilanie 2x24 V.

Otwartą pozostaje kwestia ustawienia prądu spoczynkowego.

[jaskiniowiec]

Adik ty już to poskładałeś :::))))), mi się jeszcze nie chciało .. Dobrze wiedzieć że działa , i nie jakiś poważnych błędów .

[gasolin]

Jaskiniowiec płytki dostał, Adik nawet złożył. Jaskiniowcowi się nie chciało ;),

A gdzie moja płytka... wysłana?.

[aqjaroslaw]

Czy jest szansa na płytki wykonane pod konfigurację z wejściem zbalansowanym?

[jaskiniowiec]

Można je bez problemu przerobić pod wejście zbalansowane .

Co do kosztów takich pcb do takich układzików , to najtańsza opcja by była w wersji mono bez zasilacza , czyli małe pcb i podciągnąć je pod ilość , wtedy koszt byłby najniższy . koszt jest zawsze zależny od ilości .

Ta wersja z mosfetami musi doczekać się jeszcze poprawek .

[jurek]

jaskiniowiec





Tradycyjne pytanie: jakie są wymiary płytek mono dla wersji z bipolarami?

Mozna już robic listę chętnych?



Zachęta dla mających wątpiwości czy ten wzmacniaczyk zagra-proszę popatrzec na schemat blokowy końcówki np. accu e260:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[aqjaroslaw]

wersji mono bez zasilacza , czyli małe pcb

I taka wersja byłaby chyba najbardziej uniwersalna, zalezy mi również aby ominąc kondensatory na wejściu w torze sygnału jednak czy nie wpłynie to na stabilność wzmacniacza czy filtr jest jedynie aby odfiltrować ewentualne dc z źródła?

[jaskiniowiec]

Wymiary tej pcb w wersji nono to 10cm na 10 cm , można by ją zawęzić ale kosztem otworów mocujących .

Muszę jak pisałem zrobić trochę poprawek i dopracować ta kompensację temperaturową w Px-4 . Juz tak na to wszystko poświęcam sporo czasu a i tak nie wyrabiam z tym wszystkim , nie tylko samymi wzmacniaczami człowiek żyje .



Mogę jeszcze raz zamówić pcb do tych układzików , koszt jest zależny od tylu czynników że obecnie nie jestem go wstanie podać .

Jeżeli są osoby chętne to proszę sobie zrobić listę , na jej podstawie można zacząć dywagować o cenie . Jak będę chętne 3-4 osoby to wiadomo że to tanio nie wyjdzie przy takim detalu .

[SomekPoland]

1. SomekPoland- jeżeli cena za stereo <100zł

[niemand]

Kurcze chetnie bym sie skusil,ale na razie za malo feedbackow... ciekawi mnie jak to rzeczywiscie gra w porownaniu do innych accu.

[jurek]

1. SomekPoland- jeżeli cena za stereo <100zł

2. jurek - komplet stereo (2 x mono)

[arkotic]

1. SomekPoland- jeżeli cena za stereo <100zł

2. jurek - komplet stereo (2 x mono)

3. arkotic 2sz.PX-3 2szt. PX-4

[jaskiniowiec]

Powiem że powiem iż ten układzik px-3 gra lepiej niż przewidywałem ::))

Złożyłem go jw końcu jako jego twórca ::)))) .

Moim zdaniem będzie dla tych paru osób niezłym zaskoczeniem .

[SomekPoland]

Nada się do dynamicznej, muzyki? Typu rock, metal

[adik82]

Ja słuchałem różnej muzyki i raczej tak.

Ale to kwestia słuchu i gustu.

Rock na basie jak dla mnie zaj...ście.

Po za tym wzmacniacz jest bardzo szybki.

[SomekPoland]

Na mój gust najbardziej działa średnica i mocny punktowy bas, ośmielę się stwierdzić, że granie ala JBL :)

[aqjaroslaw]

Zamówienie jest pod płytki z wejściem zbalansowanym czy standardowe ?

1. SomekPoland- jeżeli cena za stereo <100zł

2. jurek - komplet stereo (2 x mono)

3. arkotic 2sz.PX-3 2szt. PX-4

4. aqjaroslaw - 4x mono
