Non-Oversampling DAC

[Matthew]

w jakichś cd widziałem ze dają jakimiś ceramikami w tym miejsu...



PS. Tylko w tym miejscu podłączona jest obudowa? a nie lepiej z masy zasilacza z płytki? tak miałem w kambodży ;) przez 100R

[shark700]

W tym DAC masa jest dość krótka, może i można połączyć poprzez rezystor 100ohm też tak widziałem, widziałem też cyfrowe urządzenia w granicie czy drewnie bez ekranu i różne inne wynalazki.

[Peter Daniel]

Nie podlaczam masy DACa do obudowy, na obudowie jest tylko Earth Ground.



Nie uzywam tez nigdzie filtrow sieciowych, w wiekszosci przypadkow psuja dzwiek. Ale mam dosc dobra jakosc sieci, trudno powiedziec jak to bedzie gdzie indziej.



Kiedys porownywalem transport Marantza na I2S z NOS DACiem i CD-Pro podlaczony do NOS przez SPDIF. Oczywiscie sa to 2 rozne transporty ale CD-Pro na SPDIF gral lepiej.

[Matthew]

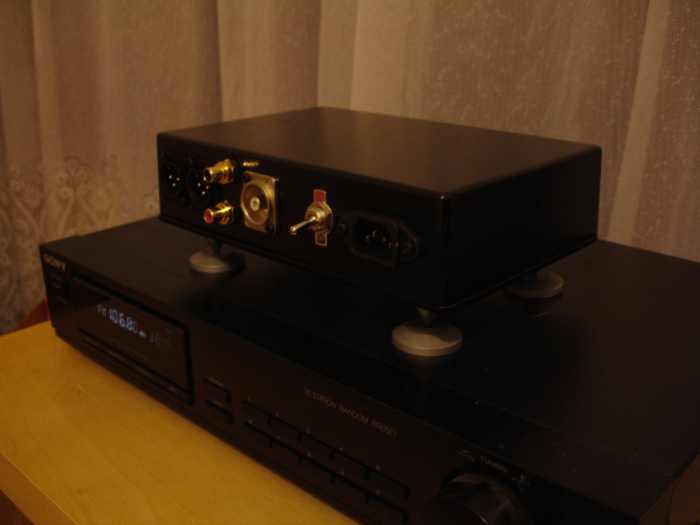

no dobra, po tygodniu walk, wreszcie skończyłem... ;D

nowa odsłona NOSDAC'a ;D pierwszy w pełni skończony przeze mnie klocek, jestem dumny ;) taka mydelniczka wyszła ale dla mnie piękna ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nedj]

A ten powróz z Furutech'em nie ściąga Ci DAC-a ze stołu? ;)

[Matthew]

tez się bałem o to ;) ale kolce trzymają, pozatym dość ciężkie to wyszło

[jacekw]

matthew mam przykre doświadczenia z tymi wyłącznikami, wymień go, po kilkudziesięciu włączeniach przestają działać, to jakiś chiński badziew z odrzutu

[Matthew]

no też za bardzo nie zapłaciłem za niego ;) jak sie zepsuje to wymienię

[nedj]

-> Matthew

Wrzuć proszę zdjęcie środka Twojej finalnej wersji.

[Matthew]

oj, ni erozkręcam bo na styk okablowanie i nieźle się musiałem nagimnastykować by to polutować, sugerowałem sie projektem Sharka, tylko ze, dałem na gniazdo IEC rez 1M i kon WIMA 100n równolegle do zył roboczych, uziemienie połączone przez 10 oh mz obudową... i wsio, wyklejone matą bitumiczną, trafa nie ekranowałem b onie miałem czym..

[Kajo]

>Matthew



A jak teraz gra z Shigaklonem ??? teraz jak masz nos-daca w obudowie ??? czy dzwięk się zmienił na lepsze czy może reszta systemu psuje efekt ??? daj znac jak wyszły odsłuchy ???



Pozdrawiam



Kajo

[Matthew]

jest lepiej zdecydowanie, zabieram się za shigaklona ... rozdzielenie pomogło

[Kajo]

>Matthew



To OK bo już się bałem że nie za bardzo Shigaklon się polubi z nos-daciem , a na tą chwilę Shigaklon jak dla mnie jako Transport jest rewelka ( jakość/cena ) .

Wychodzi na to że nie można wszystkiego pchać do jednej obudowy.



Pozdrawiam



Kajo

[Molibden]

A ja niedawno uruchomiłem SPDIF NOS DAC na odbiorniku STA120 + 2x PCM56 i niedługo pochwalę się projektem :)

Chwilowo gra na słuchawkach podpiętych wprost pod wyjście DACów i dwóch bateriach 9V.

[kubedes]

Matthew, 1 Lis 2007, 00:55



>no dobra, po tygodniu walk, wreszcie skończyłem... ;D

>nowa odsłona NOSDAC'a ;D pierwszy w pełni skończony przeze mnie klocek, jestem dumny ;) taka

>mydelniczka wyszła ale dla mnie piękna ;)



Maciek!

Ta obudowa to jednaz tych z Elfy co pokazałeś na poprzedniej stronie?

[Matthew]

tak, tylk ooszlifowana, pomalowana podkładem i pomalowana na czarno wszysztko farbami w spraju...

[marosik]

Czy ktos moglby napisac jak zdobyc KIT takiego NOS'a?

Ile to kosztuje?

[Kajo]

>marosik



Pisz do Petera > sprzedawał gotowe kity w wersji standard i premium a także zmontowane-gotowe z trafem . Najlepiej do niego chyba że wpiszesz się w wątek " potrzebuję " może ktoś z forumowiczów się osłuchał i ma na sprzedaż .

Możę uda tobie się załapać na zamówienie - tomant-a > czeka z zamówieniem dziś do 24:00



Pozdrawiam



Kajo

[Bacek]

Czy SN75179BP to jest to samo co SN75179?

[Bacek]

Ok już wiem

[Bacek]

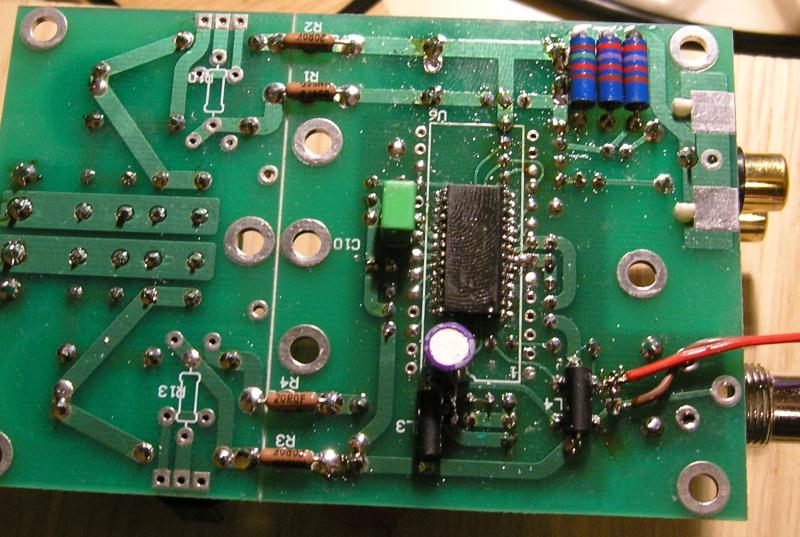

Złożyłem daca na płytce veterana no i mam problem. Podłączyłem to do słuchawkowa a tam cisza. Sprawdziłem napięcia zasilające na wszystkich scalakach i jest OK. Przelutawałem płytkę a szczególnie CS'a (i posprawdzałem miernikiem czy jest dobrze przylutowany i nie ma zwarć między nóżkami). Podmieniłem TDA1543 na inną sztukę z innego źródła (koszmar z wylutowaniem). Podlutowałem od spodu gniazdo chinch jak by z tym BNC coś było nie tak. Podłączyłem pod inne źródło. I dupa nadal cisza, no może cichy szum na maksymalnym pogłośnieniu. Może ktoś z Was mi podpowie co jeszcze mogę zrobić bez oscyloskopu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Sprawdź czy masz dobre napięcia zasilania i masę na odbiorniku i czy reaguje na sygnał spdif (zero na wyjściu 28). Jak nie - to raczej uwalony odbiornik.

[Mateusz_W]

a ta zworka na gorze nie zwiera do masy, czy tak mabyc?

[Bacek]

Zworka na górze zwiera pin 24 do zasilania. Nie zwiera do masy sprawdziłem.



Molibden

Na 28 od CS mam zawsze 0 nieważne czy z sygnałem czy bez.

Miałeś na myśli podanie spdif bezpośrednio na CS?

[Bacek]

Masy i napięcia na CS sprawdzone

[Molibden]

>Na 28 od CS mam zawsze 0 nieważne czy z sygnałem czy bez.



No to niedobrze. Nie wiem czy to wyjście jest podciągnięte pod + zasilania czy nie, ja tam podłączam diodę LED przez rezystor do + zasilania i od razu wiem czy odbiornik się synchronizuje i działa PLL (dioda świeci gdy jest OK).



>Miałeś na myśli podanie spdif bezpośrednio na CS?



O tym nie myślałem ale też można spróbować. Chociaż jak się podłączy sygnał spdif to nawet zwykłym miernikiem na zadresie napięć DC można stwierdzić czy działa ten SN - wtedy napięcie się zmienia.

[Bacek]

To była wina SN'a, niby obydwa były z TME obydwa miały takie same nadruki, ale ten uwalony miał je bardzo bladziutkie ledwo widoczne. Wylutować scalaka z tej płytki to horror, jedyną metoda jaka mi się udała bez destrukcji płytki to poobcinanie nóżek scalaka od góry i potem wylut po jednej. Za ten czas to bym pewnie z sześć CS w wersji SMD wylutował.

[tallica]

Bacek, 17 Lis 2007, 12:21



>To była wina SN'a, niby obydwa były z TME obydwa miały takie same nadruki, ale ten uwalony miał je

>bardzo bladziutkie ledwo widoczne. Wylutować scalaka z tej płytki to horror, jedyną metoda jaka mi

>się udała bez destrukcji płytki to poobcinanie nóżek scalaka od góry i potem wylut po jednej. Za ten

>czas to bym pewnie z sześć CS w wersji SMD wylutował.



A od czego są podstawki? ;P

[Bacek]

Jakoś nie mam zaufania. Gdzieś bodajże w datasheecie od PMD100 czytałem że nie są polecane, zwiększają impedancję przez to mogą zwiększać jitter.

[Luiis]

:((

Padł mi kolejny SN...

Niestety z mojej winy, w czasie odłączania NOSa od źródła sygnału przy włączonym zasilaniu! - zapewne zwarłem koniec kabla do masy?

- Poprzednie też tak "załatwiłem" niestety pośpiech jest złym doradcą ;(



Objaw jest taki, ze DAC nie gra, szkoda że żadne zamienniki nie wchodzą w rachubę, próbowałem kilku (Linear, Maxim), grał tylko oryginał z TI. Na szczęścia miałem jeszcze jednego w drugim DACu,



...uważajcie na "padające" SN'y...



p.s. może ma ktoś na zbyciu wolnego SN'a?
