Wzmacniacz 300B SE AVT5392

[Piotrek83]

Witam

Złożyłem kit AVT5392 i mam problem. Pierwsze uruchomienie wzmacniacza bez lamp w celu sprawdzenia wszystkich napięć w porządku. Następnie uruchomiłem wzmacniacz z lampami 6SN7 EH i 300B EH i tu pojawia się problem. Wzmacniacz gra bardzo cicho z różnicą głośności między kanałami. Napięcia mierzone na lampie 300B między anodą a masą 375V w obydwóch lampach, z tym że na jednej lampie na rezystorze katodowym jest napięcie 45V a na drugiej 72V. Zamiana lamp między kanałami nic nie zmienia , ta sama lampa ma większe napięcie na rezystorze katodowym bez względu w którym kanale pracuje. Jasność żarzenia tej lampy jest większa co można łatwo zauważyć.

Lampy 6SN7 i 300B są nowe.



Pomożecie ?

[bikerbo]

Wygląda na to, że jedna 300B jest uszkodzona.

[Gość traxman]

Sprawdź czy stabilizatory żarzenia dają 5V, ale nie względem masy tylko na H1/2 300B, najlepiej bez lampy, wartość rezystorów katodowych też sprawdź.

[Piotrek83]

Napięcia na stabilizatorach po 4.98V. Wartość rezystorów katodowych 880ohm (4x220ohm). Wadliwy okazał się potencjometr przez który wzmacniacz cicho grał. Jednak jedna lampa gra ciszej. Napięcie na rezystorze katodowym tej lampy to 27V. Druga lampa ma napięcie na rezystorze katodowym 50V. Zamieniałem lampy w kanałach i problem dotyczy cały czas tej samej lampy. Wiec doszedłem do wniosku że wina leży po stronie lampy którą będę musiał zareklamować.



Dziękuje wszystkim za pomoc.

[Goky1]

Witam,

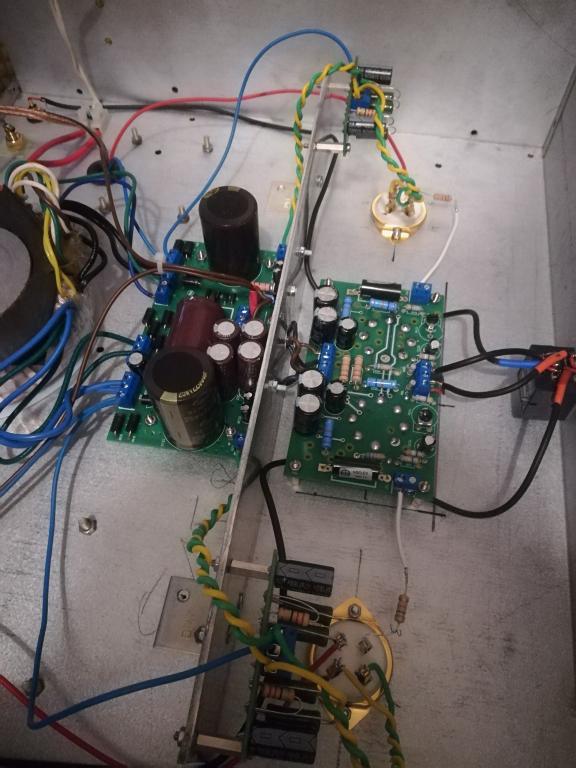

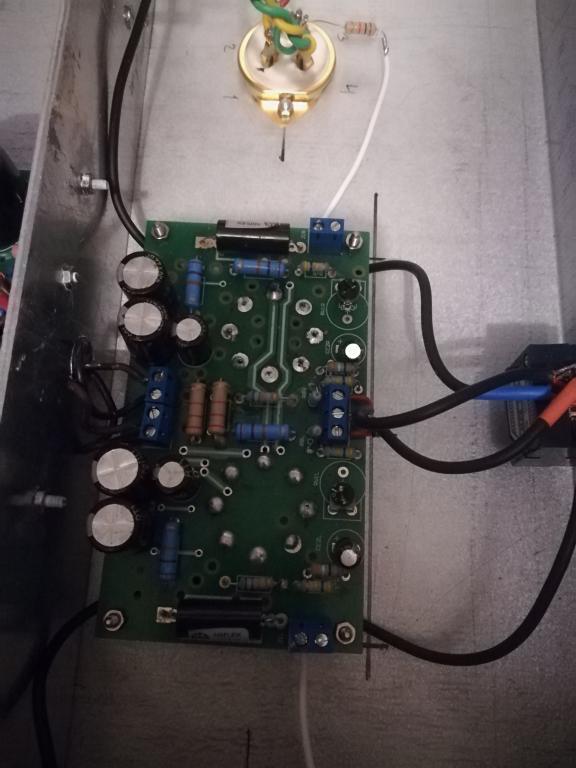

Również złożyłem ten układ , niestety mam problem z brumem 100hz , jakieś wskazówki ? coś z masą skopałem ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość traxman]

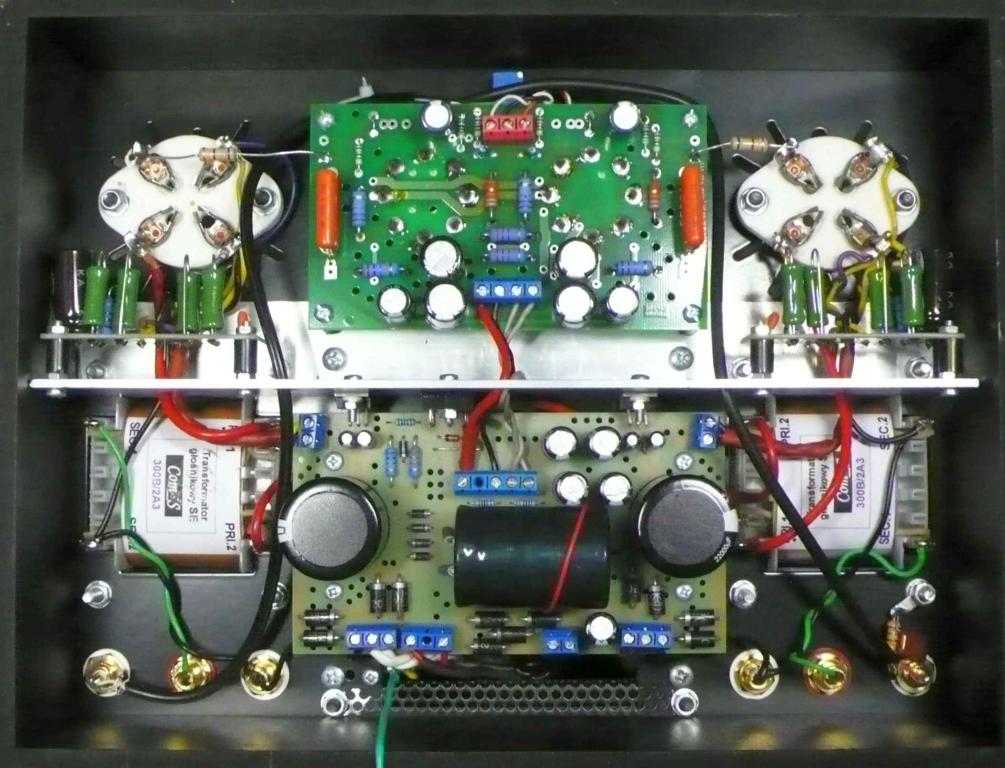

Taki konkurs, znajdź 3 różnice...

[Gość dakar]

Taki konkurs, znajdź 3 różnice...



Co to za konstrukcja ? Proszę podaj firmę.

[Copper_Lucas]

To egzemplarz autora-konstruktora, w ten delikatny sposób chciał zwrócić Twoją uwagę na spaghetti z przewodów jako prawdopodobną przyczynę problemów.

[Goky1]

Taxman czy masz więcej fotek? Wydaje mi się że jest problem z masą

[Gość traxman]

Co to za konstrukcja ? Proszę podaj firmę.

Żadna firma, to mój prywatny egzemplarz opisany w artykule.

Tam są wszystkie zdjęcia i opisy.

Wydaje mi się że jest problem z masą

Masz całkowitą rację z "wydaje mi się", ja tam widzę tylko jeden problem - całość.

[Gość dakar]

Żadna firma, to mój prywatny egzemplarz opisany w artykule.

Tam są wszystkie zdjęcia i opisy.





Bardzo ładnie wykonana konstrukcja.

[Goky1]



Żadna firma, to mój prywatny egzemplarz opisany w artykule.

Tam są wszystkie zdjęcia i opisy.



Masz całkowitą rację z "wydaje mi się", ja tam widzę tylko jeden problem - całość.



Dziękuje za rzeczowe wskazówki. To nie jest wersja skończona tylko testowa do uruchomienia
